Улучшенная BA15MKII Evolution версия KSA100
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Пара пустых плат печатных плат (версия V1), Комплект (V1 версия), Готовая доска (версия v1), Одна пара пустых печатных плат (версия V2), Комплект (V2 версия), Готовая доска (V 2 версия) |

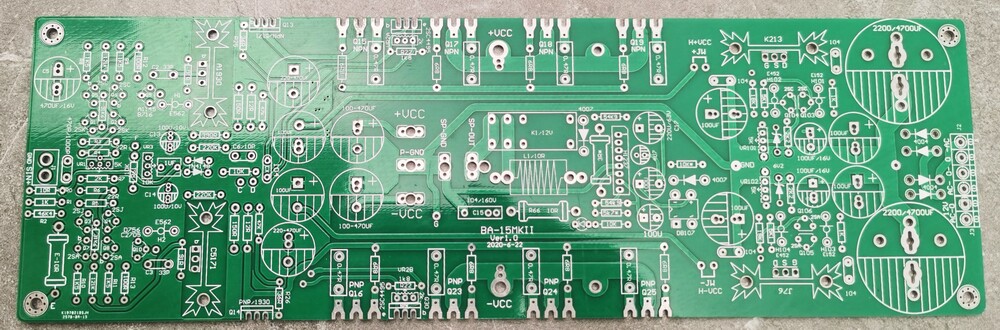

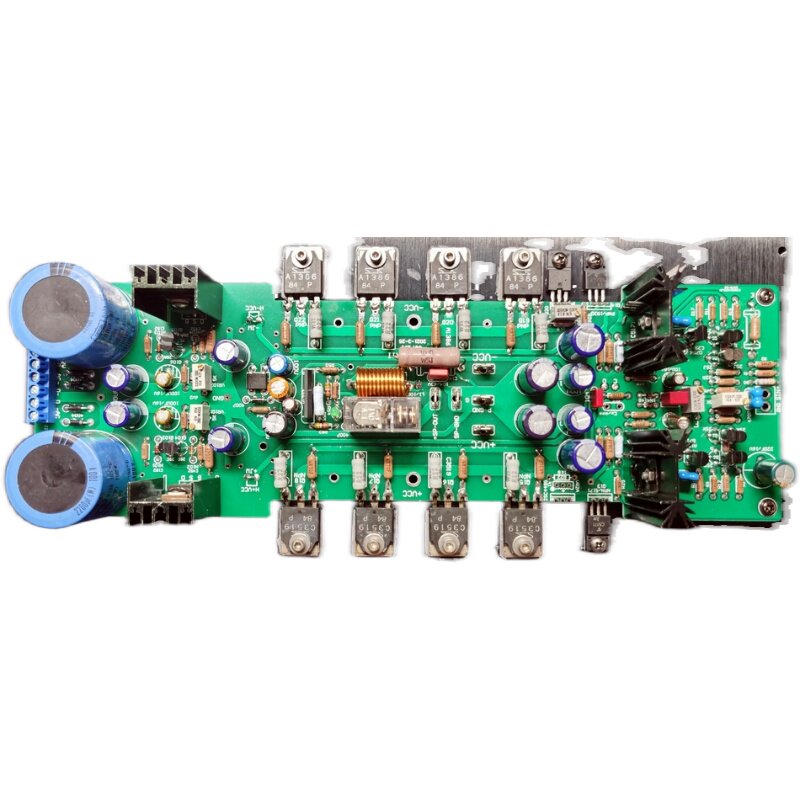

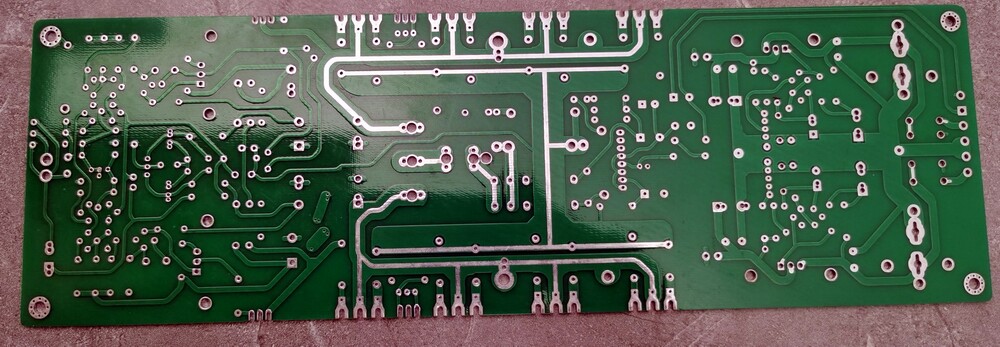

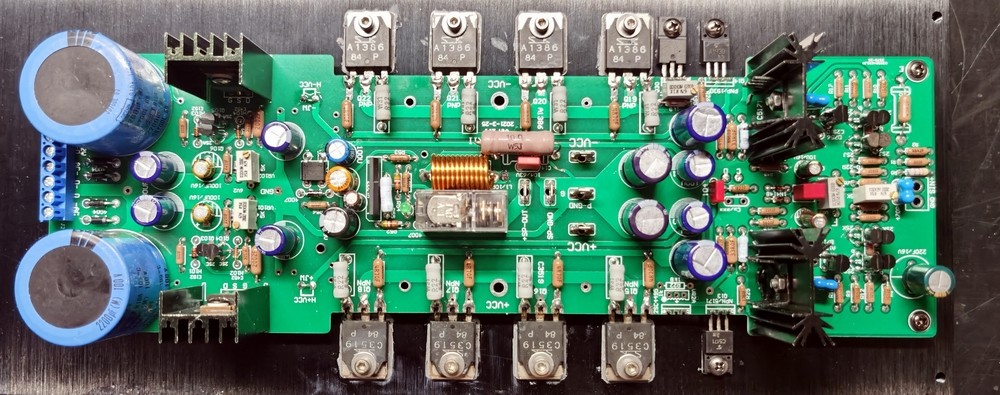

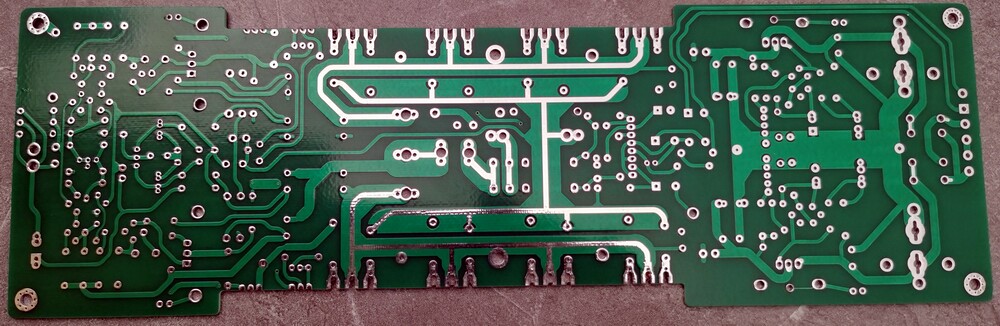

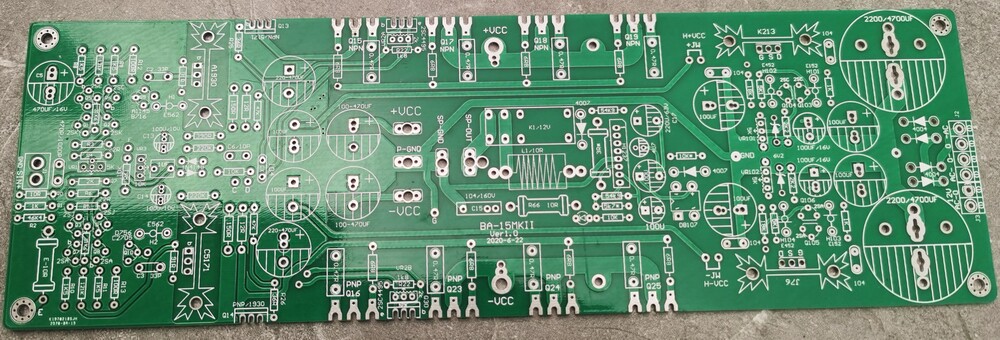

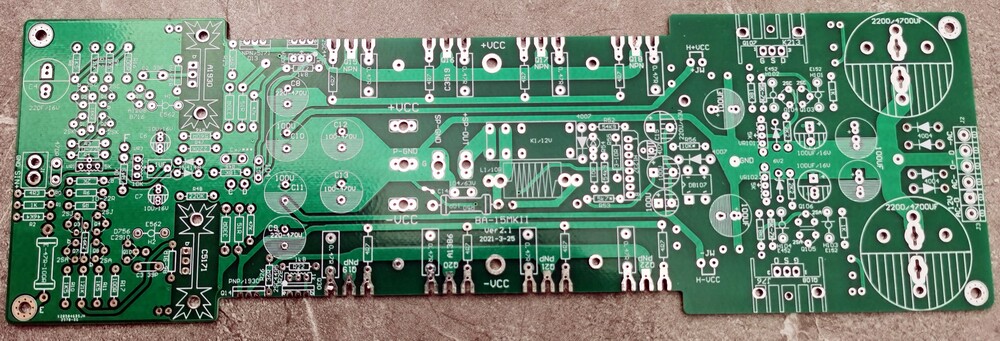

Размер составляет 300*97 мм, плата V1 имеет большую трубку без какого -либо вогнутого, а высокий ток будет толще, поэтому ее можно установить только в шасси с внутренней высотой 160 мм, а труба смещения находится между двумя большими трубками.V2 oardБольшая трубка вогнута, а плата может быть установлена в шасси в пределах 145 мм.Труба смещения находится между толчкой и большой трубойПолем Нет разницы в других.Текущая линия источника питания является верхней, а дно подключено, с общей шириной линии 30 мм, и она строго заземлена. Точка выбора отрицательной обратной связи, точка выбора выходной линии, дифференциальная тепловая связь труба и т. Д. Полностью рассмотрена во время проводки., Плата имеет полную оригинальную стадию усиления напряжения питания WATAНезависимый фронт питания.Схема оснащена схемой защиты динамиков UPC1237 и оснащена полной задержкой отключения и цепью защиты средней точки.При чрезвычайно высоком соотношении сигнал / шум необходимо поставлять окисление с двойным моно-независимым источником питания.Пока ваш силовый трансформатор и конденсатор фильтра имеют хорошее качество и строгое производство, звук определенно удовлетворит вас.В зависимости от направления звука, который вам нравится, и различного напряжения питания/последних тока, вы можете выполнять чистое усиление класса A или класса A и класса B в течение 50 Вт.Напряжение питания может работать от +-35 В до +-70 В. Рекомендуется использовать высокий в начале и низкий уровень на конце, с уровнем напряжения 6-12 В выше, чем уровень тока, а уровень усиления напряжения регулируется напряжением.
2. Вход BA-15KMII использует схему движения алмазного алмаза FET Diamond.JFET использует K246/J103, а верхняя трубка использует 992/1845, а рабочий ток на пробирку составляет 1,8-2MA.Стадия усиления основного напряжения: цепь улучшенного эзотерического A-100: метод соединения Дарлингтона эмиттер плюс постоянный ток (Источник постоянного тока имеет лучший низкочастотный контроль и более деликатный звук. Друзья, которые играют в цепях KRELL, могут попробовать его. После добавления источника постоянного тока напряжение должно быть увеличено на 5-10 В.) Возникайте низкое выходное сопротивление схемы общего сбора, что может значительно улучшить линейность стадии усиления напряжения. Передняя труба может использовать больший ток, который может дополнительно заряжать и разряжать конденсатор соединения основной трубки усилителя, значительно улучшая высокочастотные характеристики.Передняя труба (Q9Q10) этой стадии использует рабочую ток C2705/A1145 5,6 мА, а задняя трубка может использовать ток C5171/A1930 18MA. Из -за высокого напряжения и большого тока, эта стадия имеет статическое энергопотребление около 1,5 Вт, необходимо добавить больший радиатор.В источнике постоянного тока используется парная трубка постоянного тока E562. После экспериментов: эта схема имеет характеристики толстой среды и низкой частоты средней частоты и низкочастотной мощности контрольной мощности низкочастотной схемы или высокочастотной прозрачности цепи амплификации заземления выбритой кадена и схема совместной сборки KRELL (метод подключения Дарлингтона), а толстая средняя частота цепь с цепью-цепью в цепи, что относительно тонкая.Недостатком является то, что напряжение должно быть увеличено на 5-10 В после того, как передняя труба добавляется к источнику постоянного тока, а цепь источника питания более сложна.
3. Текущая стадия амплификации: Обычно, на последнем этапе мощных машин с 150 Вт/8R обычно используется Дарлингтон 3-го уровня. Текущая способность усиления уровня 3 Darlington сильна, а высокие и низкие частоты простираются хорошо, но недостаток заключается в том, что используется слишком много труб, и стабильность будет плохой, если это не будет хорошо.Относительно высокие и низкие частоты уровня 2 -го уровня не так хороши, как уровень 3, но схема будет немного более стабильной, а плотность средней частоты будет лучше.Используйте одну меньше пары трубок, чтобы уменьшить сложность изготовления.Эта схема использует двухуровневый Дарлингтон, чтобы восполнить нехватку 2-уровневого усиления тока Дарлингтона за счет увеличения тока на этапе вождения. Постоянный ток на стадии усиления напряжения в этой схеме имеет 20 мА, что еще больше компенсирует нехватку двухуровневого Дарлингтона.Таким образом, Дарлингтон второго уровня может полностью управлять четырьмя пар высоких трубок. Пока источник питания достаточно, он может вывести 200 Вт/8R и 400 Вт/4R.Рабочий ток приводной трубки (Q13Q14) 5171/1930 на этом этапе составляет 30 мА, а текущая стадия - четыре пары2SA1386A 2SC3519AТок на пробирку составляет 186 мА.
4: Целью нуля и обратной связи В средней точке: Регулировка с нулевым –ZER не полезна для сервопривода источника, который боится сложности. Один запуск трубки в большом или главном электроде используется для мелкой настройки ноля.Вместо этого изучение цепей Kas100 больше, R39, R40, R41, D1, D2 и т. Д. Преимущества нескольких компонентов производятся. Сущность
Пока установка верна, а источник питания достаточно хорош, эта плата уже имеет хорошую низкочастотную мощность, толстую, теплую и гладкую среднюю частоту, а также прозрачную и протекающую высокую частоту.
