Высокий рецидив микрововороволярного напряжения шланга. Размещение большего сигнального прибора AD620 передатчика
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Усиление напряжения с высоким уровнем Усилитель небольшого показателя сигнала AD620 передатчик
AD620 используется в качестве основного усилителя, способного усиливать напряжения микровольт и милливольт.Увеличение 1,5-1000 раз.
Регулируемый.Высокая точность, малое смещение и лучшая линейность.Регулируемый ноль для повышения точности.доступен для общения
Модели постоянного тока усиливают.
Высокая точность, малое смещение, усилитель напряжения переменного и постоянного тока в микровольтах и милливольтах

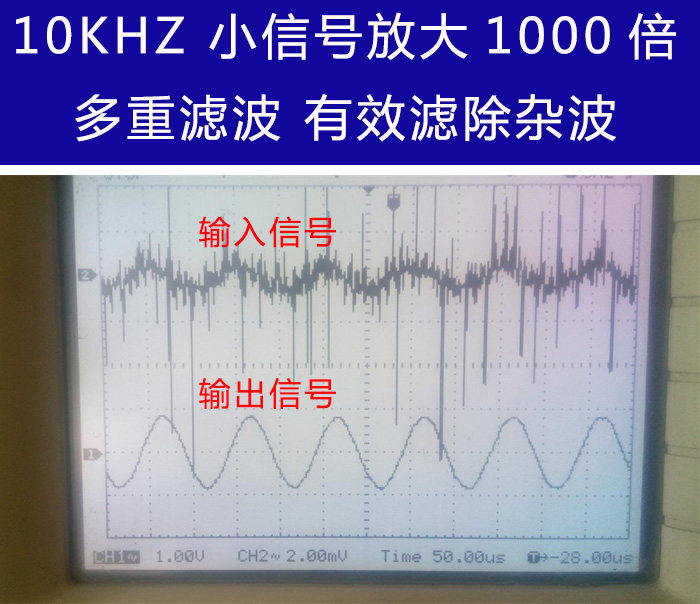

Его можно использовать для усиления малых сигналов переменного и постоянного тока, усиления напряжения в микровольтах и милливольтах.
(Использование модулей требует определенного электронного фундамента. Если нет основных клиентов, пожалуйста, купите его внимательно. Этот магазин не предоставит техническую поддержку.)
Основные моменты продукта:
1: широкий входной диапазон В этом продукте используется усиление AD620, которое может усиливать микровольты и милливольты.
По сравнению с представленным на рынке LM358 он имеет более высокую точность усиления, лучшую линейность и максимальный диапазон выходного напряжения.±9В.
2: амплификация множества Используйте потенциометр для усиления входного сигнала с коэффициентом усиления до 1000 раз.
Его необходимо регулировать только потенциометром.
3: Регулируемая нулевая точка Отрегулируйте нулевую точку с помощью потенциометра регулировки нуля, чтобы повысить точность.
Не будет смещения нулевой точки, что позволит удовлетворить потребности клиентов.
4: Есть отрицательное выход давления Модуль использует микросхему отрицательного напряжения 7660A для вывода отрицательного давления (-Vin).
Может быть предоставлен клиентам для управления другими нагрузками двойной мощности.

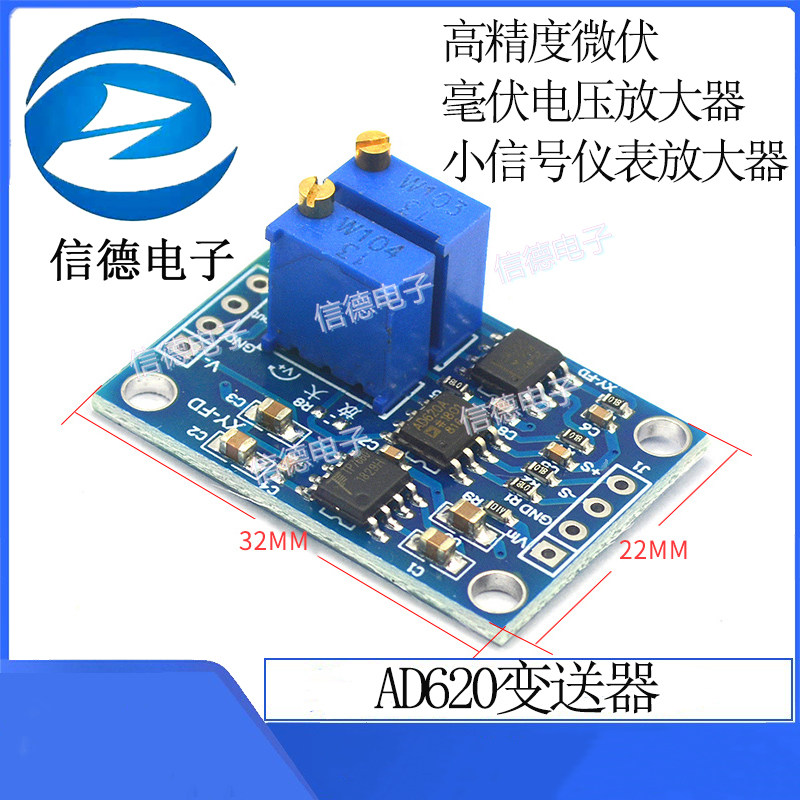

5: мини -тип Размер 32*22 мм, вокруг него равномерно распределены 4 позиционирующих отверстия диаметром 3 мм.
Расположение с обеих сторон составляет стандартное расстояние 2,54 мм.
Параметры продукта:
1. Входное напряжение: 3-11VDC.(Индивидуальная партия)
2. Можно отрегулировать увеличение нескольких: 1,5-1000 раз, регулировка с нулевой точкой
3. Входное напряжение сигнала: 100uv-300 МВ
4. Диапазон выходного сигнала:±(VIN-2V)
5. Отрицательное выход давления: Больше, чем -Вин.Из-за внутреннего сопротивления выхода микросхемы отрицательного напряжения,
Фактический выходной сигнал больше, чем -Vin, чем больше мощность нагрузки, тем больше отрицательное падение напряжения.
6. Распределимое напряжение: 50 мкВ.
7. Входной смещение ток: 1.0nA (Максимум).
8. Общий коэффициент подавления модели: 100 дБ
9. Разрешенное дрейф напряжения: 0,6 мкВ/℃ (Максимум).
10. Стабильность, время: 2 мкВ/месяц
11. Вес модуля: 4G
12. Размер: 32*22 мм
Инструкции:

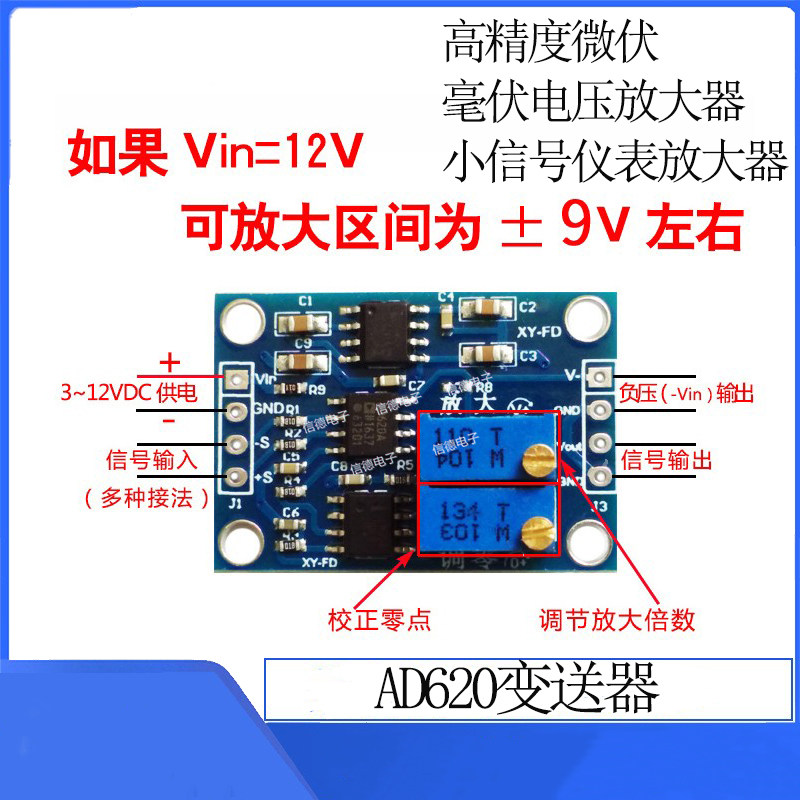

Примечание:+s : Клемма входного сигнала, -S: Минусовая клемма входного сигнала (может быть подключена к GND),
Vout Выход сигнала, V- выдает напряжение -Vin (может использоваться для питания датчика)
.Вход сигнала, выход сигнала, входная мощность,
3 сигнала должны быть вместе.

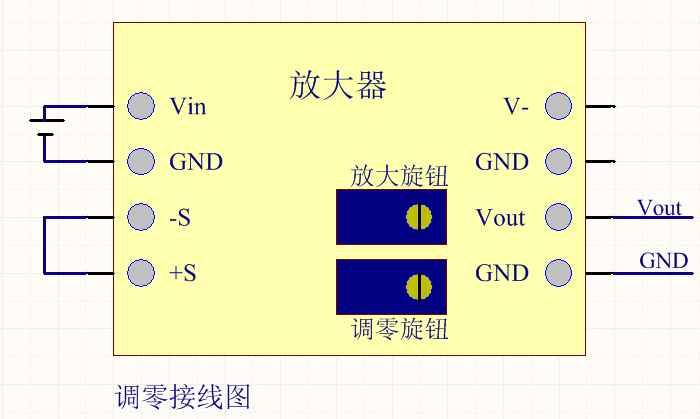

1. Схема нуля -проводка
Перед использованием подключите и обнулите проводку, как показано на схеме.
+S и -S закорочены,
Отрегулируйте ноль ручки, чтобы сделать выходной vout 0v.
2. Диаграмма проводки ввода однопольна Эта схема подключения подходит для сигналов, датчиков, кремниевых батарей и т. Д. Выхода из одного модуля.
3. Схема подключения дифференциального входа. Эта схема подключения подходит для датчиков давления дифференциального выхода, мостов и других датчиков.
