Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

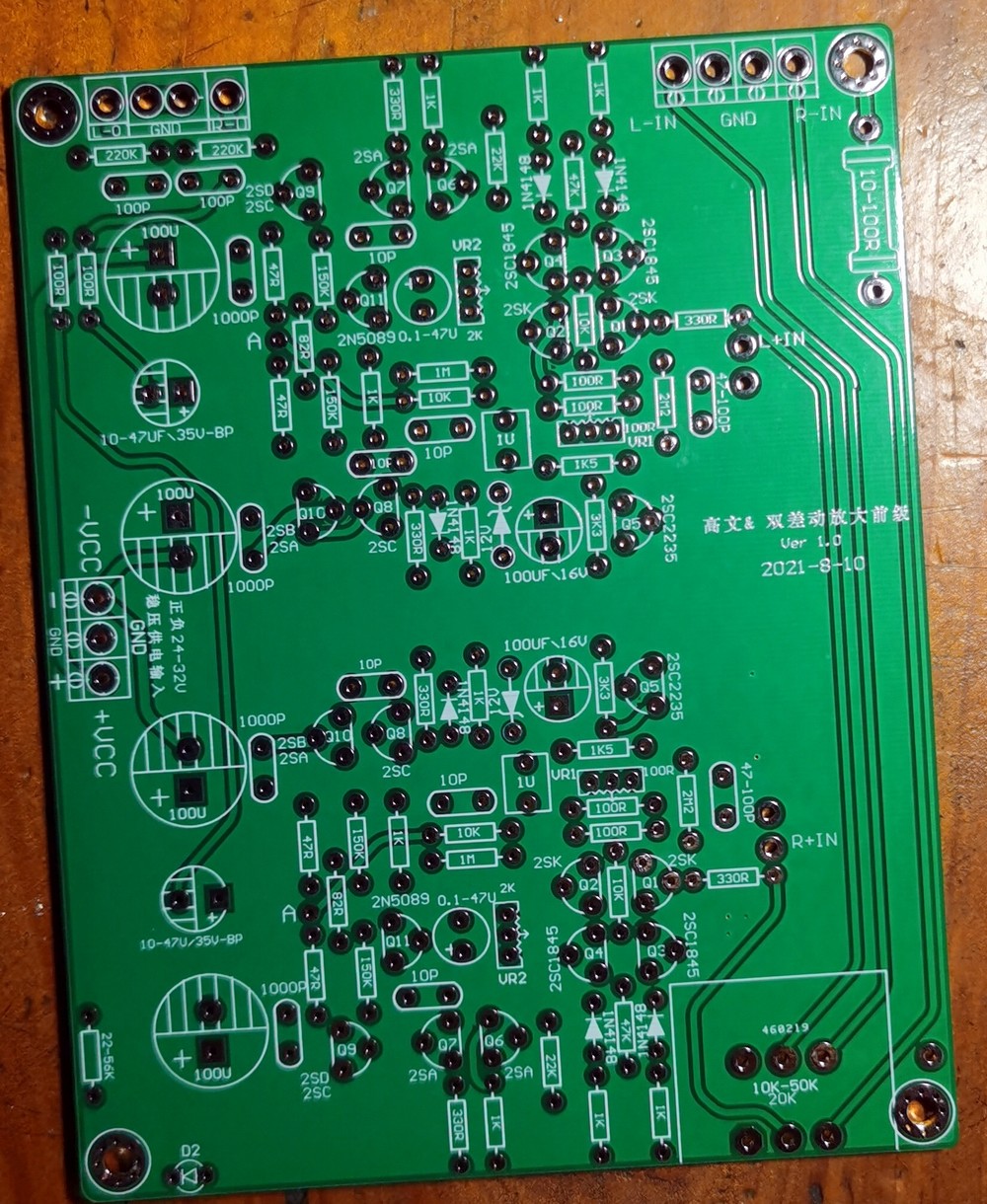

- Пустая плата печатных плат
- Комплект (исключая объемный потенциометр)
| Цвет: | Пустая плата печатных плат, Комплект (исключая объемный потенциометр) |

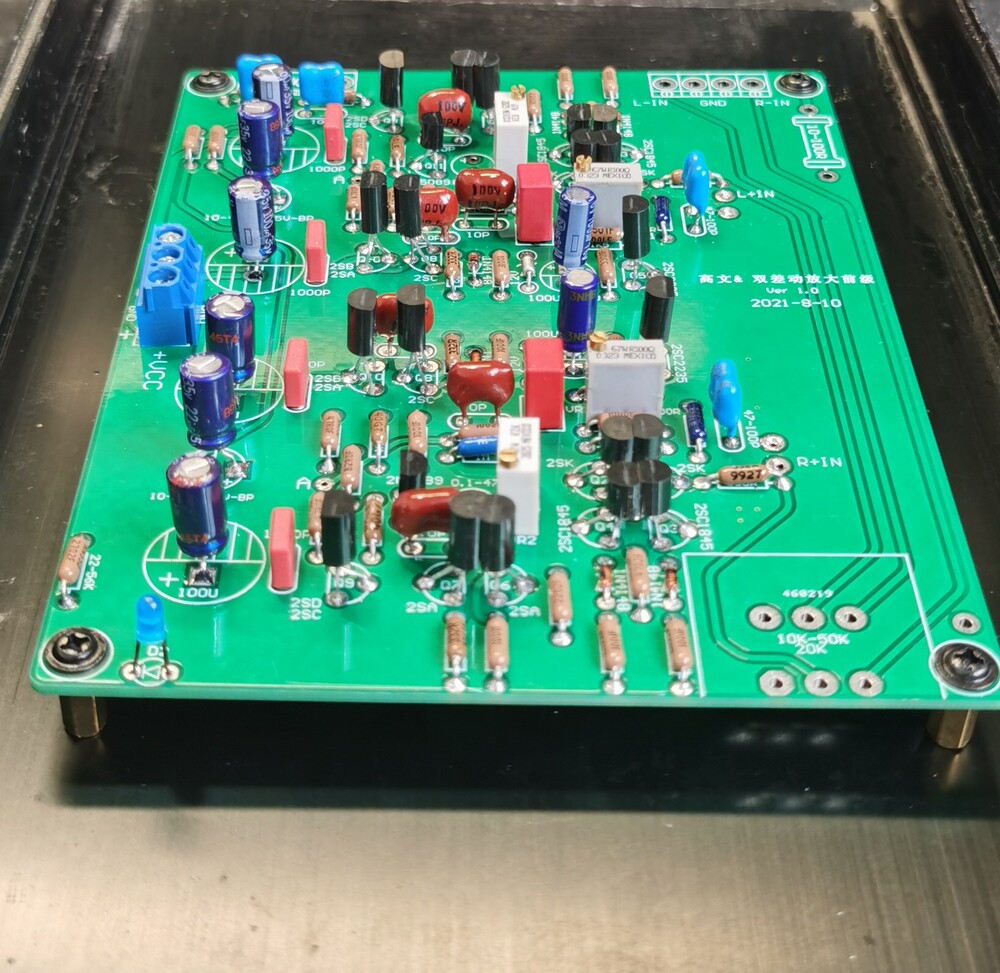

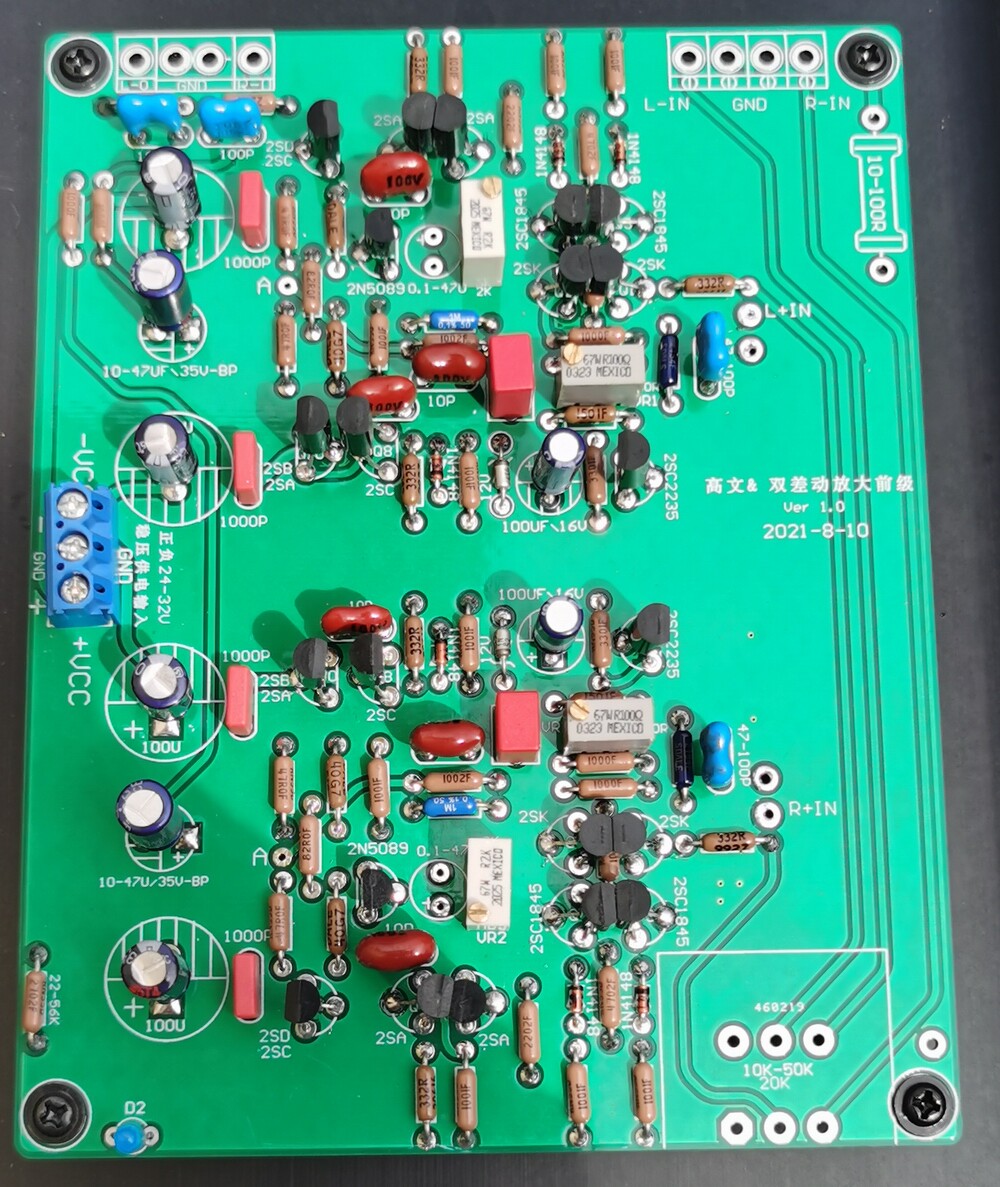

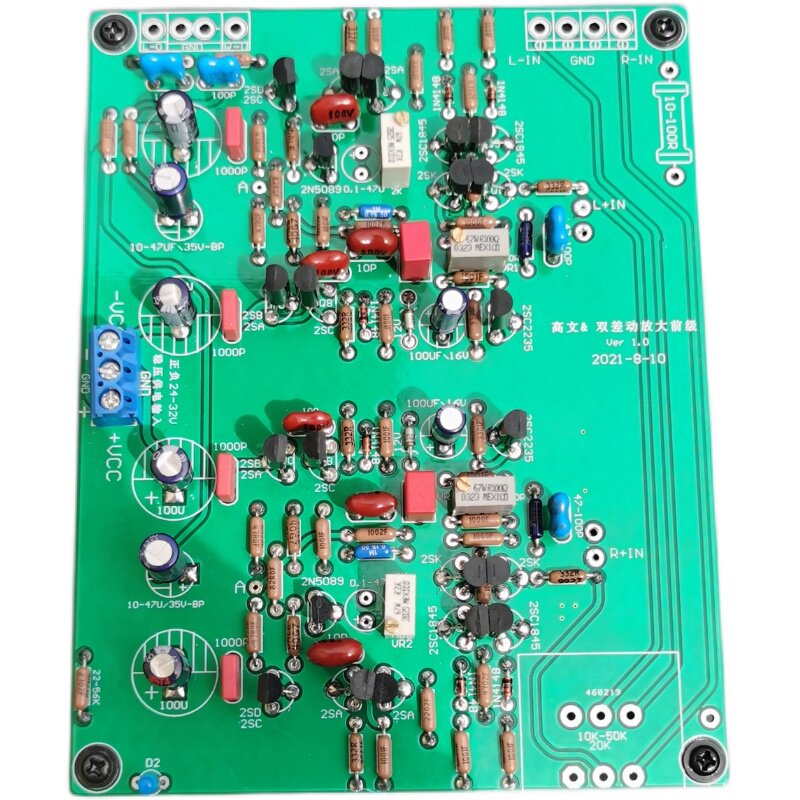

Классический двойной дифференциальный усилитель схемы переднего уровня пустой печатной платы 25 Юань/Блок.Комплект: 180 Юань/набор (Объем потенциометр не включен) Комплект, используя резистор Dale, точность в парной оригинальной трубке, аудиоконденсатор с лихорадкой, звуковые характеристики являются хорошими и низкочастотными расширением и хорошей консистенцией.Список компонентов показан в таблице ниже.
Плата печатной платы представляет собой двухканальный дизайн, который строго заземлен и такой же тихий, как глубокое море.Увеличение этого предшественника в 7,5 раз, а усиление составляет 17,5 дБ. (10K/1,5K)+1 = 7,5.Диапазон источника питания может быть внутри плюс или минус 24-32 В.
Под 28 В питания, регулируемой напряжением: трубы хорошо спарены, а фактический выход-1K&1 В-RMS: THD: 0,0022%, отношение сигнал / шум A Вес: 110 дБ, частотная характеристика: 10 Гц-220K+-0,3 дБ.
Размер доски: 100 мм*140 мм
Простая отладка: тщательно проверить, есть ли какие -либо сварки и т. Д.Пока доска отмечена без каких -либо сварных ошибок:Подключите выпрямитель между плюсом и минусом 24-32 В (рекомендуется 28 В)После фильтрации и стабилизации платы питания,1. Сначала измеряйте, находится ли выход (точка A) почти 0В (+-100 мВ) на землю, отрегулируйте VR1 (100R тонкий настройка), так что выходная средняя точка составляет около 0 В (+-1-2MV), отрегулируйте VR2 (2K тонкая настройка), чтобы напряжение на E-Electrode Cestistor (47R) выходной трубки-это тока выходы.Затем отрегулируйте VR1, чтобы сделать выходную среднюю точку 0В.Завершенный.
