Классическая пара -к земной схеме усилителя передней платы PCB PCB Class A Front Poard
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Пустая печатная плата
- Комплект (без потенциометра громкости)
| Цвет: | Пустая печатная плата, Комплект (без потенциометра громкости) |

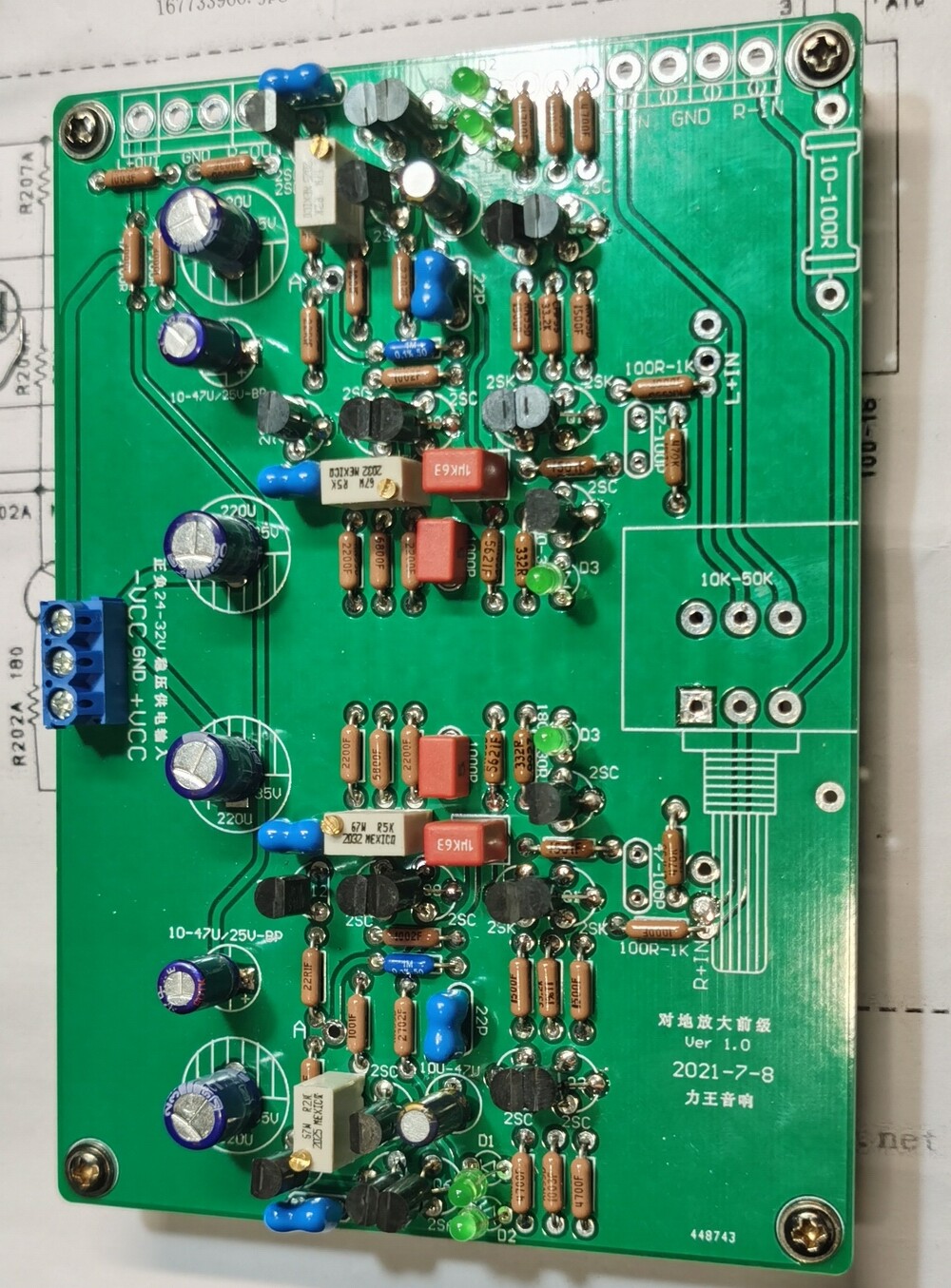

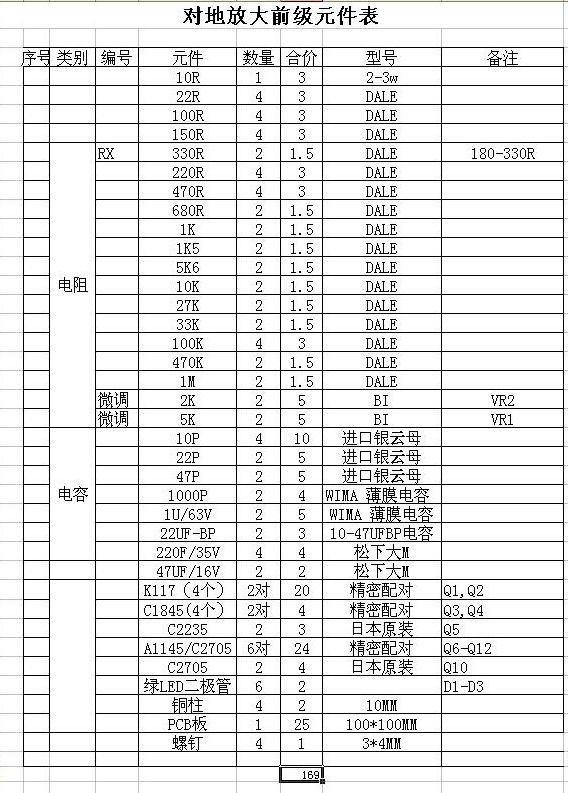

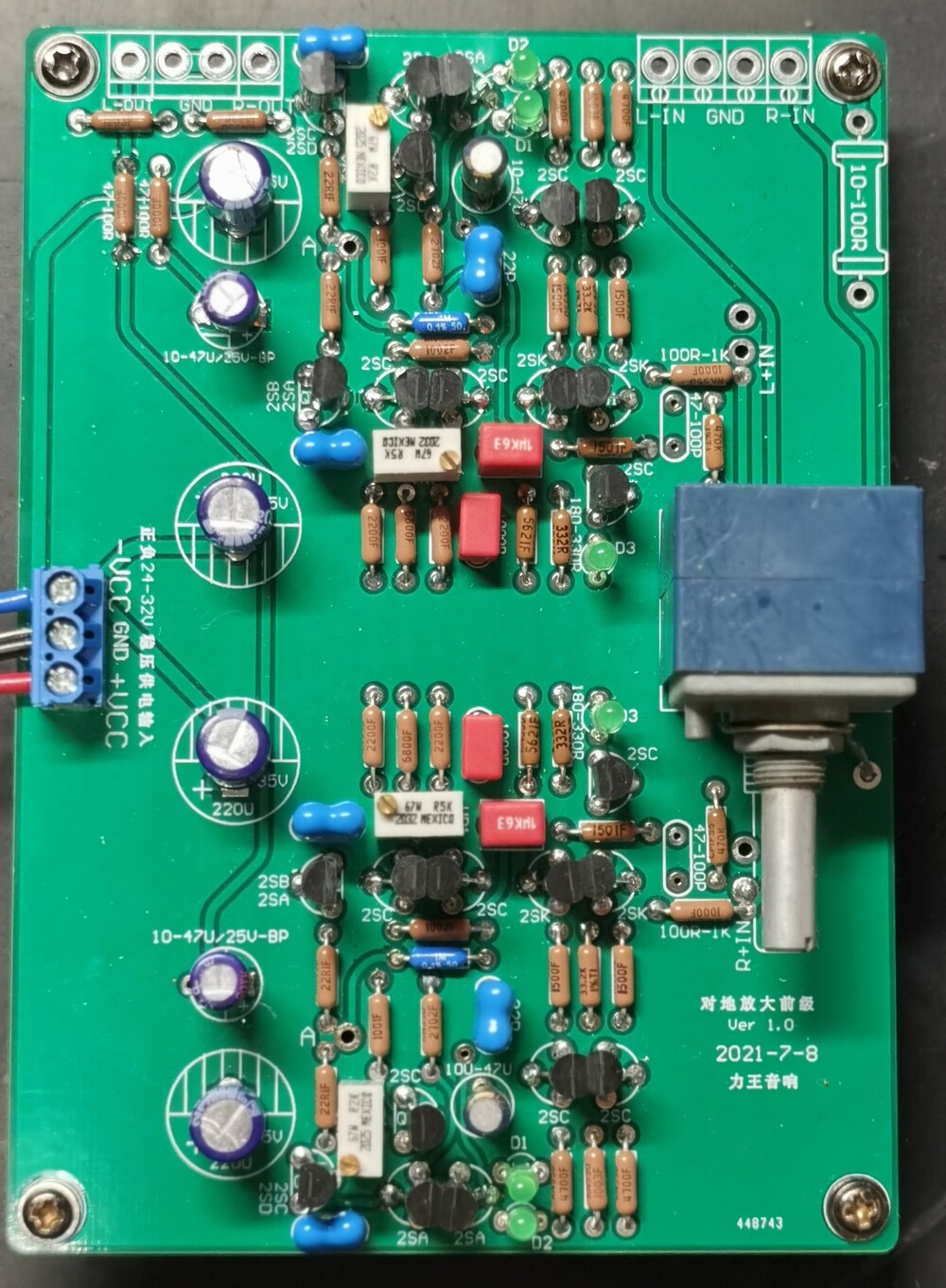

Классическая схема усилителя заземления, предварительная плата, пустая печатная плата, 22 юаня/шт.Комплект: 169 юаней/комплект (Объем потенциометр не включен) Комплект, используя резистор Dale, точность в парной оригинальной трубке, аудиоконденсатор с лихорадкой, звуковые характеристики являются хорошими и низкочастотными расширением и хорошей консистенцией.Список компонентов показан в таблице ниже.

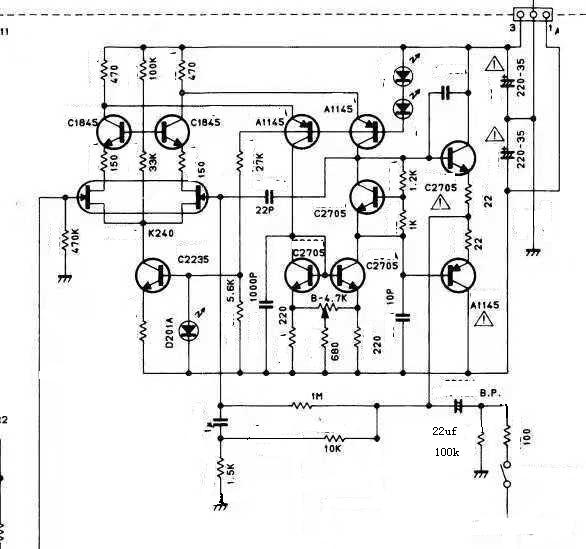

Плата печатной платы представляет собой двухканальный дизайн, который строго заземлен и такой же тихий, как глубокое море.Увеличение этого предшественника в 7,5 раз, а усиление составляет 17,5 дБ. (10K/1,5K)+1 = 7,5.Диапазон источника питания может быть внутри плюс или минус 24-32 В.
Регулируемый источник питания 24 В: лампы хорошо спарены, а измеренный выходной сигнал составляет 1 кОм.&1 В-RMS: THD составляет: 0,0012%, отношение сигнал/шум, взвешенное по шкале А: 116 дБ, частотная характеристика: 10 Гц-330 К+-0,3 дБ.

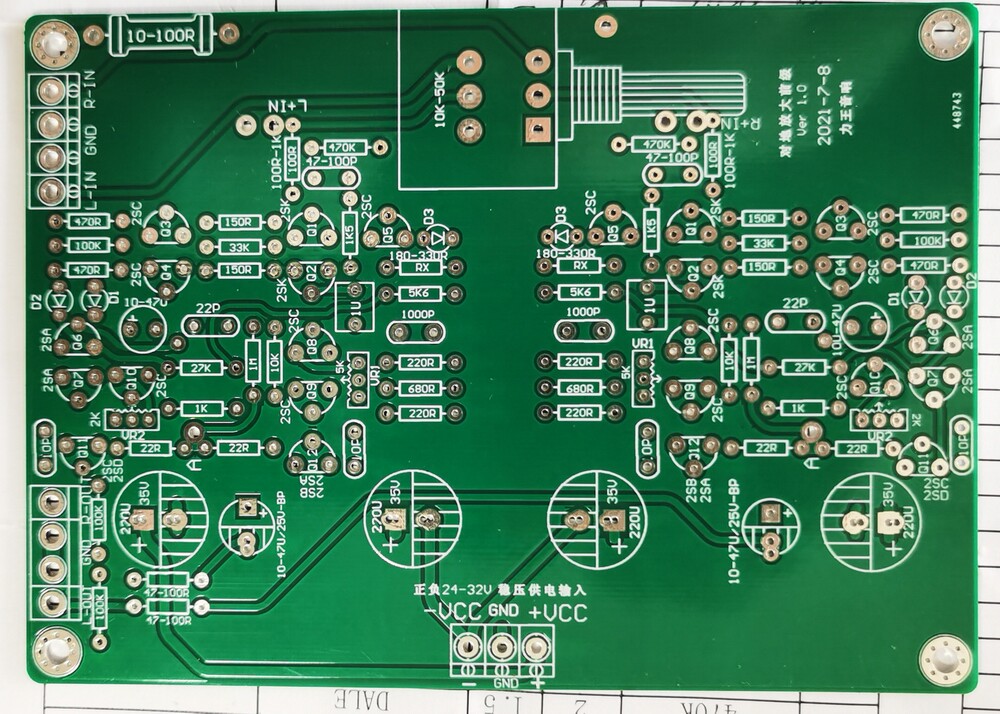

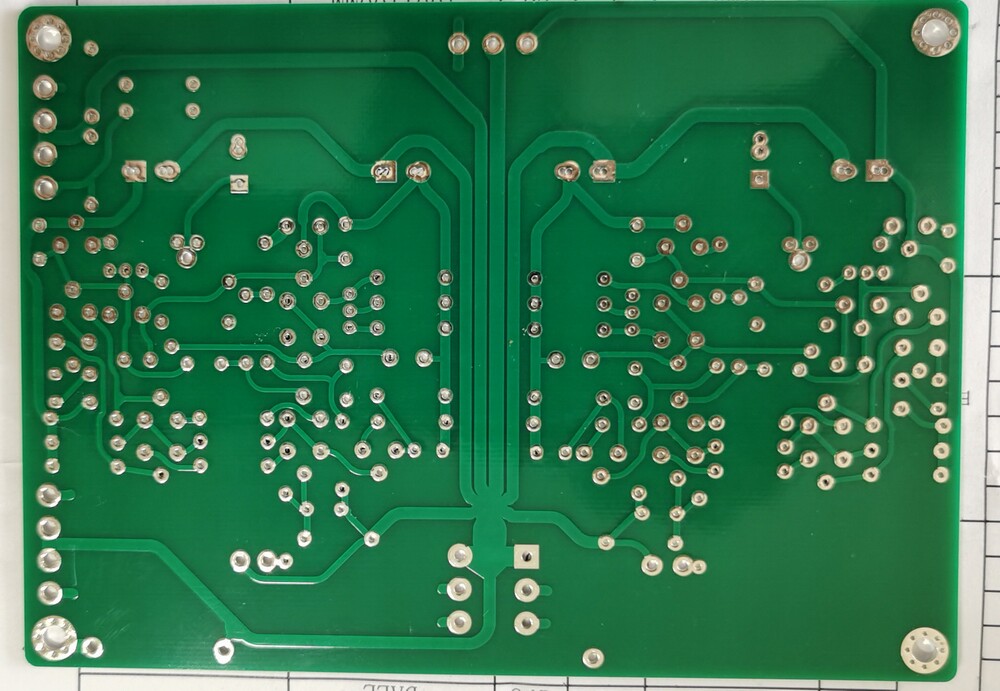

Размер доски: 100 мм*140 мм
Простая отладка: тщательно проверить, есть ли какие -либо сварки и т. Д.Пока доска отмечена без каких -либо сварных ошибок:Подключите к выпрямителю в диапазоне плюс и минус 24-32В (рекомендуется 31-32В).После фильтрации платы регулируемого источника питания шесть зеленых светодиодов на плате могут светиться нормально (для общей яркости можно использовать только зеленые и красные светодиоды), не используйте синие и другие светодиоды высокой яркости).1. Сначала проверьте, находится ли выход (точка A) вблизи 0 В (в пределах +-100 МВ) относительно земли. Отрегулируйте VR1 (тонкая настройка 5K), чтобы средняя точка выходного сигнала была около 0 В (в пределах +-1–2 МВ). Отрегулируйте VR2 (тонкая настройка 2K) так, чтобы напряжение на обоих концах резистора полюса E выходной лампы (22R) составляло 110–140 МВ, а ток выходной лампы составлял 5–7 мА.Снова отрегулируйте VR1, чтобы средняя точка выхода была равна 0 В. Завершенный.
