5A CNC против модуля мощности DCDC Регулируемое постоянное напряжение постоянное напряжение
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

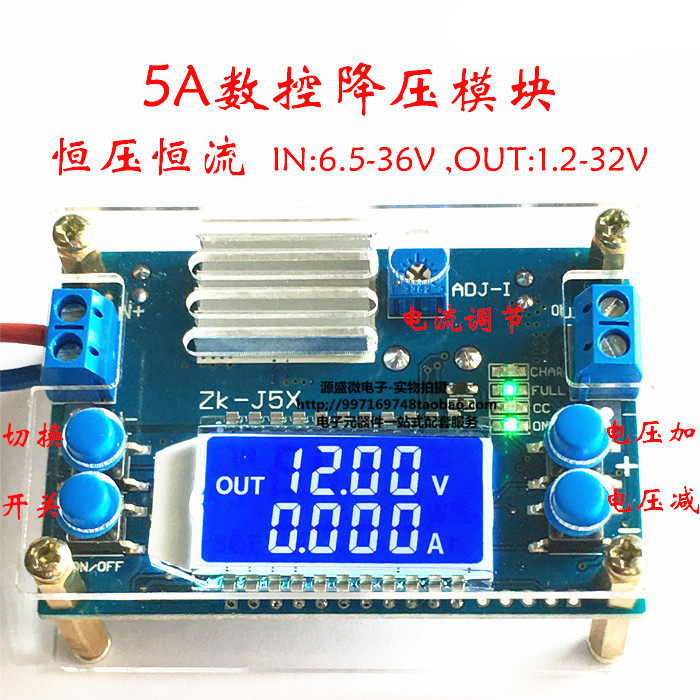

5A CNC антигипертензивный модуль(Постоянное напряжение и жидкокристаллический дисплей постоянного тока с кристаллической оболочкой)
Уведомление!ПересечениеПересечениеДоставка прикреплена к акриловому наборочному стойкому винту медного колонны и другими аксессуарами. Вам нужно собрать его самостоятельно;Модуль представляет собой DCDC DC DC -анти -напряженное модуль уменьшения напряжения. Не вводите трансформатор, непосредственно снижая мощность переменного тока напряжения; при зарядке аккумулятора убедитесь, что выходной конец модуля подается сначала, а затем подключает батарею. (Лучше всего выходить Большой ток диод в выходе модуля, чтобы предотвратить заливку.).
1. Основные моменты ребенка:
1.1. Кристаллическая оболочка, красиво оформленная, ключ, чтобы прикоснуться к текстуре,Ключ устанавливает выходное напряжение, устраняя проблемы с использованием ножаПредметы
1.2.Контролировать выход и выключить отверстие,И вы можете установить электрический по умолчанию поверить или выключитьПредметы
1.3. ЖКД может отображать входное выходное напряжение, выходной выходной сигнал выходного тока;
1.4. Введите защиту от анти -Анти -Анти -Коннекции, и анти -соединение не будет сожжена;
1.5. Высокоэффективность более 93%, большой ток, небольшой нагрев, выходное напряжение 1,2-32 В произвольно регулирует, постоянное значение потока примерно 0-4,5A, подходящее для источника питания в офисе, мощный привод постоянного тока светодиода, Зарядка лития батареи!
2. Параметры продукта:
Входное напряжение:6.5-36V (Входное напряжение меньше 6,5 В, точность тока является неточной, а дисплей ЖК -дисплея не является нормальным)
выводНапряжение:1.2-32V, вывод 5 В по умолчанию с завода.
Выходной ток: может стабильно работать в течение длительного времени в3.5A , Усиление рассеивания тепла может достигать около 4,5А (максимально регулируемый ток предельного тока составляет около 4,2-4,5А)
Выходная мощность: естественное рассеяние тепла 50 Вт (в пределах 3,5А), укрепите рассеяние тепла 75 Вт
Дисплей напряжения:Разрешение0,05 В, диапазон 1,2-32 В, точность±Около 0,1 В (Тщательная стрельба для клиентов с строгой точностью!)
Текущий дисплей:Разрешение0,005A, диапазон около 0-4,5А,Точность±Около 0,05А (Тщательная стрельба для клиентов с строгой точностью!)
Эффективность конверсии: около 94%
Работа Текущий: около 30 мА
Введите защиту против соединения: да
Выходное окончание анти -внедренное орошение: нет (нет (Если батарея заряжена, сначала включите модуль, а затем подключитесь к батарее и убедитесь, что напряжение аккумулятора ниже выходного напряжения; если условия являются условиями)
Защита от короткого замыкания: Да

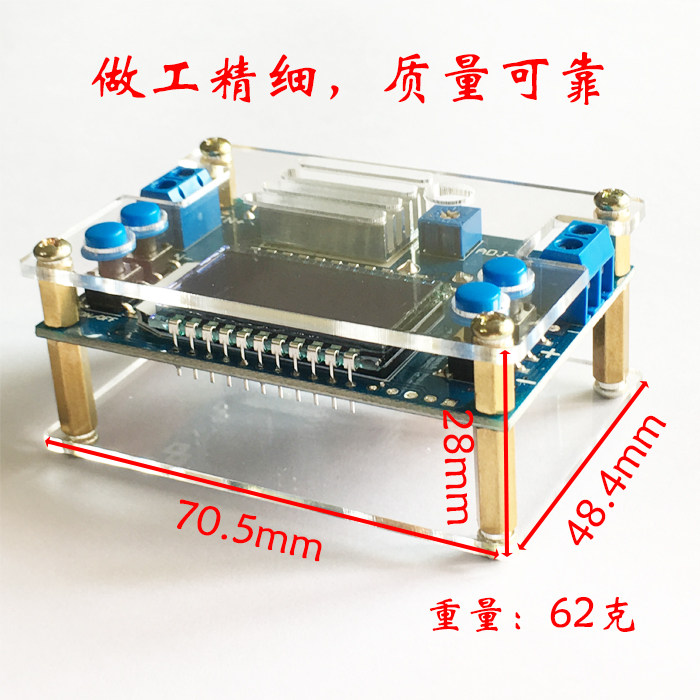

Размеры: длина*ширина*высота 70.5*48.4*28mm
масса:62g
3. Описание функции:

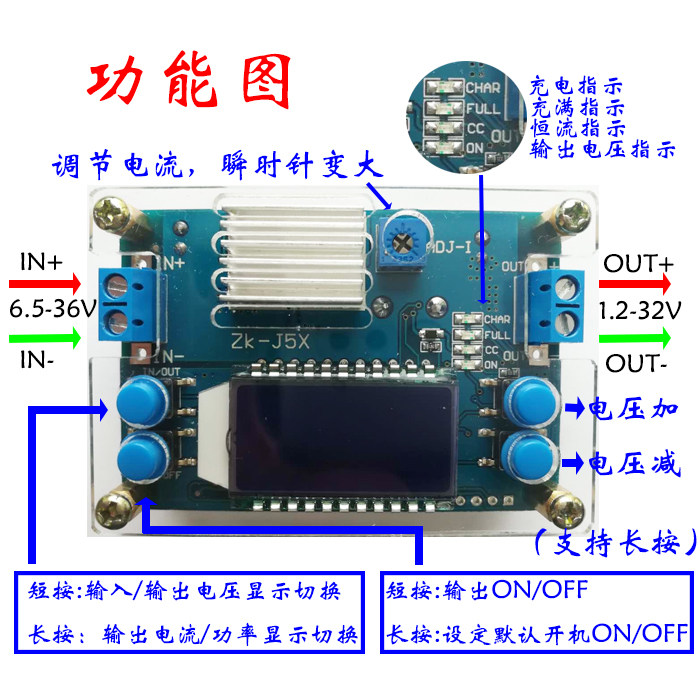

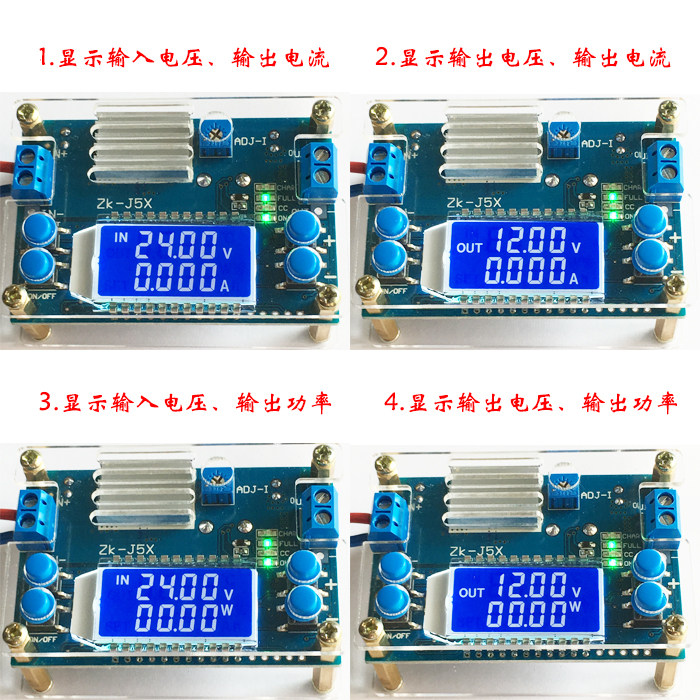

3.1. В левой стороне модуля есть две клавиши: in/out, ont/off :: in/out кнопка для переключения входного напряжения и отображения выходного напряжения. Длительное нажатие может переключить выходной выходной сигнал выходного сигнала тока;Кнопка ВКЛ/ВЫКЛ управляет включением или выключением выхода. Нажмите и удерживайте, чтобы установить состояние выхода по умолчанию на ВКЛ или ВЫКЛ при следующем включении.
Есть+,-два клавиша на правой стороне модуля:+кнопка Нажмите выходное напряжение на 0,05 В, длительное нажатие может быть увеличено непрерывно, а затем длительное осаждение может непрерывно составлять на 0,1 В и 1 В;-Она клавиша нажимайте выходное напряжение на 0,05 В, длительное пресс может быть уменьшен непрерывно, а затем длительное блюдо может быть непрерывно медленным и медленным, чтобы уменьшить на 0,1 В и 1 В.
3.2.ADJ-I предназначен для установки потенциометра на ток, который можно повернуть по часовой стрелке для увеличения установленного тока. Когда ток нагрузки достигает установленного тока, введите постоянное ток и индикатор постоянного тока CC (красный) огни вверх.Индикатор Out - это индикатор выходов. 0.2a, свет переворачивается, полный индикаторный свет включен, а индикатор Чана разрушается.
4. Как использовать:
4.1. В качестве нормального антигипертензивного модуля с возможностями защиты от перегрузки
(1) Выходное напряжение настройки клавиши может достигать желаемого значения напряжения.
(2) Сначала поверните ток Adj-I, чтобы отрегулировать потенциометр до конца, а затем использовать мультиметровый ток 10A-тока для измерения тока короткого замыкания (непосредственно на выходной конец двух таблеток) и отрегулируйте прил. Я постоянный ток потенциометр по часовой стрелке сделаю выходной ток к значению защиты от перегрузки, которое вы хотите установить.(Например, текущее значение, отображаемое мультиметром, составляет 2A, поэтому при использовании модуля максимальный ток может достигать 2A. Только когда ток достигает 2A, красный индикатор постоянного потока, в противном случае индикатор будет погашен) )
4.2. Используйте в качестве зарядного устройства аккумулятора
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный зарядный ток составляет 1С, что составляет 2200 мА)
(2) В условиях воздушной нагрузки выходное напряжение клавиш достигает плавающего напряжения зарядки;
(3)Сначала поверните ток Add-I, чтобы отрегулировать потенциометр до конца, а затем использовать мультиметровый ток 10A-тока для измерения выходного тока короткого замыкания (две таблетки могут быть непосредственно получены на выходной конец) и Adx-I Потенциометр постоянного тока является по часовой стрелке, чтобы выходной ток достигЗапланированное текущее значение зарядки;
(4) Подключите аккумулятор и зарядите его.
(Установка шагов 1, 2 и 3: выходной конец пуст и не подключает батарею)
4.3. Используйте в качестве модуля с высокой мощной постоянным током постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях воздушной нагрузки выходное напряжение настройки клавиши достигает наивысшего рабочего напряжения светодиода;
(3)Сначала поверните ток Add-I, чтобы отрегулировать потенциометр до конца, а затем использовать мультиметровый ток 10A-тока для измерения выходного тока короткого замыкания (две таблетки могут быть непосредственно получены на выходной конец) и Adx-I Потенциометр постоянного тока является по часовой стрелке, чтобы выходной ток достигБронирование привело к работе текущего;
(4) Подключите светодиод и проверьте машину.
(Установка шагов 1, 2, 3: Вывод не подключен к светодиодному свету.)
5. Примечание:
5.1. Вход модуля в Forbidded для вывода вне-короткого соединения, в противном случае функция постоянного тока потерпит неудачу.
5.2. Убедитесь, что источник питания питания больше, чем мощность, необходимая для выходной нагрузки. Когда модуль горячий, пожалуйста, уменьшите использование питания!
5.3. Пожалуйста, внимательно прочитайте описание продукта перед его использованием..
