CD74HC4067 Hawthorn 橀 烠 MOS 16 阃氶 ℃ ℃ 嫙澶氲 嫙澶氲 澶 敤鍣 敤鍣 敤鍣 Analog/Digital
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта
Это очень удобная 16 -канальная аналоговая/цифровая многодольчащая повторная/разблокированная плата CD74HC4067.Он также подходит для цифровых и аналоговых сигналов (напряжение не может быть выше, чем VCC), а соединение составляет два.Чтобы управлять им, подключите 4 цифровой вывод к адресу чипа, чтобы выбрать PIN (S0 -S3), и отправьте двоичный адрес канала, который вы хотите (см. Подробную информацию о таблице данных).Это позволяет вам подключаться к 16 датчикам к вашей системе и использовать только 5 контактов!
Поскольку Mux/Demux также может использоваться для цифровых сигналов, вы можете использовать его для трудоустройства последовательных данных TT1 на несколько устройств или с нескольких устройств.Например, вы можете использовать его для подключения контакта TX из 16 устройств к контакту RX на микроконтроллере.Затем вы можете выбрать любое из этих 16 устройств для прослушивания.Если вам нужна двухэтажная связь, вы можете добавить вторую плату для маршрутизации кабеля TX вашего микроконтроллера в линию RX из 16 устройств.Используя несколько плат, вы можете создать аналогичные меры для 12C, SPI и т. Д.
Внутренний переключатель -это два.Плата также нарушает «включить» штифт чипа.
Функции
Работа от 2 В до 6 В
«Открыть» Сопротивление: 70 Ом (@4. 5 伏)
Открыть перед подключением (@4,5 В)
Широкий диапазон рабочей температуры: от -55 до 125 ℃

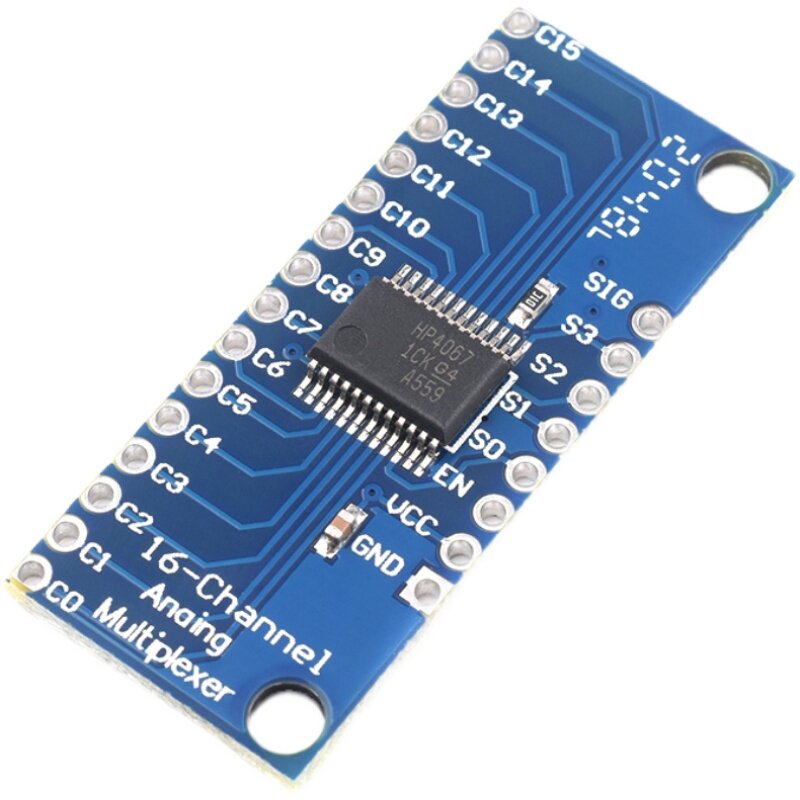

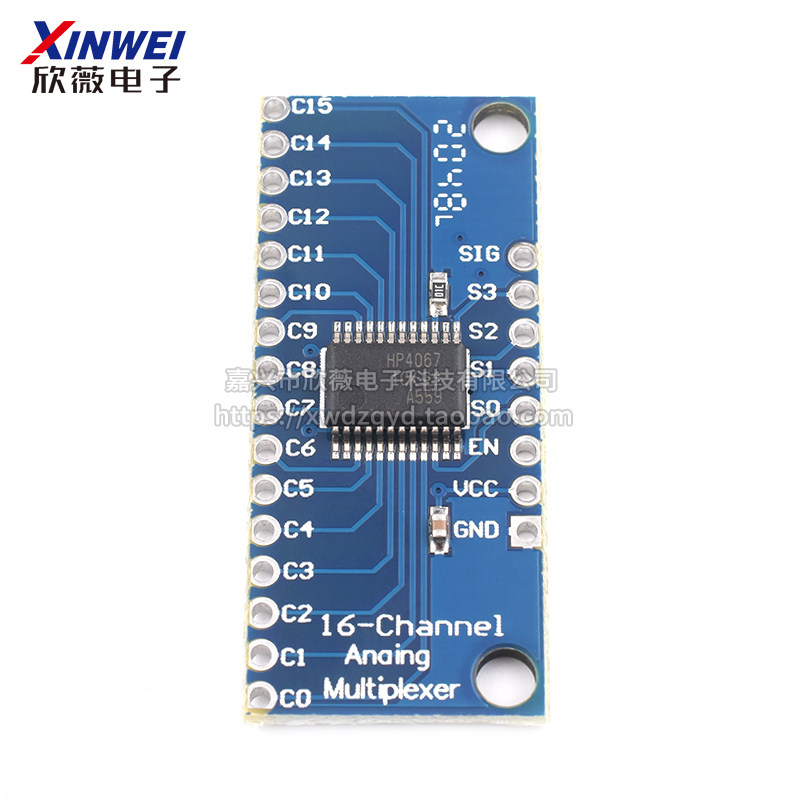

Определение вывода
Функция: Используйте АЦП для сбора 16 аналоговых сигналов.
Используйте 16 -канальный аналоговый сигнал CD74HC4067
Вход сигнала SIMS: CO-C15 16 канал
Выход моделирования: раскопать
Управление каналом: SO -S3
