JDY-33 Double Model Bluetooth SPP Bluetooth SPP-C Совместимый с HC-05/06 Condor Bluetooth 3.0
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка скачать информацию: https://pan.baidu.com/s/1ovkq8rkm2wvwsa1- Vxdjpq Extract Code: IQGR
1. Введение продуктаПрименяемый

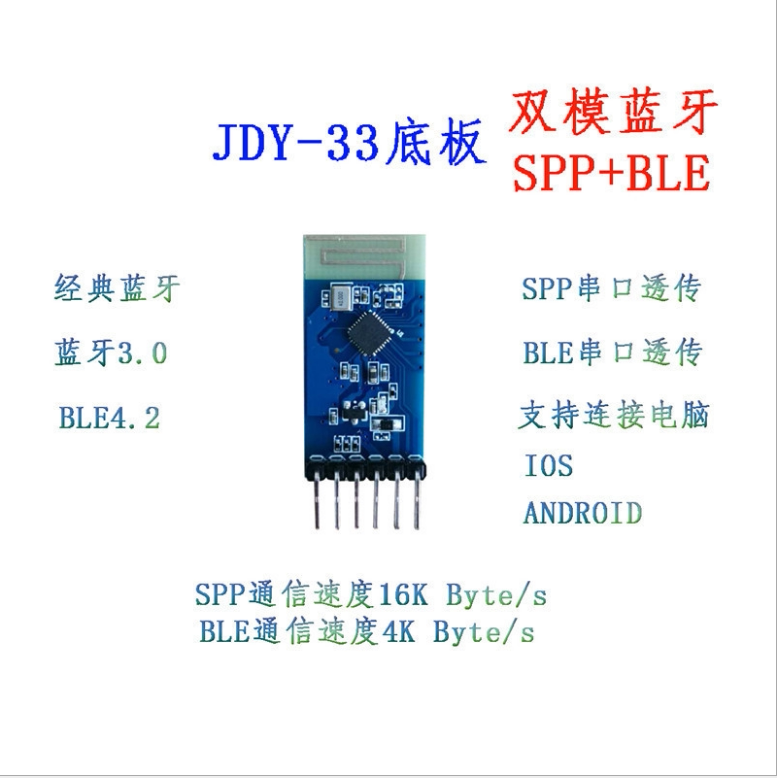

JDY-33Bluetooth основан на дизайне Bluetooth 3.0 SPP+BLE, чтобы вы могли поддерживать Windows, Linux, Android,IOSПрозрачная передача данных, полоса рабочей частоты 2,4 ГГц, метод модуляции GFSK, мощность выбросов 6DB, расстояние запуска 30 метров, поддержка пользователей для изменения имени устройства, скорости бодского и других инструкций через команду AT, что является удобным и быстрым.
JDY-33Преимущество очень очевидно. Он поддерживает SPP и компьютерную связь Bluetooth, поддерживает мобильное приложение или мини-программы WeChat, а также может поддерживать связь с хостами JDY-18.
2. Применение продукта
JDY-33дляКлассический Bluetooth+BLEДвойной Bluetooth, Компьютеры AC (настольный компьютер, ноутбуки), мобильные телефоны (настольные компьютеры, ноутбуки) поддерживают Bluetooth (настольный компьютер, ноутбук), мобильный телефон (android) ,,,IOSКоммуникация.Может быть применен к
◆ Bluetooth POS Machine
◆ Принцифический принтер тепла
◆ Умный управление домом
◆ Оборудование для обнаружения Auto ODB
◆ Различные применения продукта передачи Bluetooth
◆ Сокровища об зарядке.
Четыре, булавкиФункция и приложение

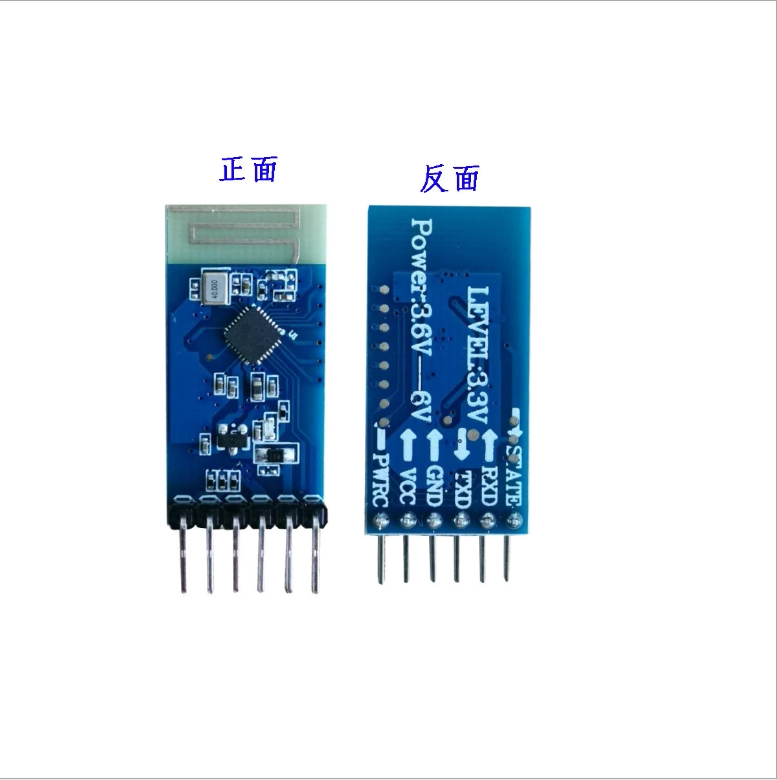

JDY-33Обычно приложения должны подключить только 4 контакта: VCC, GND, RXD и TXD, например, в состоянии соединения
Откажитесь от соединения, отправьте AT+Disc \ r \ n, и нужно отправить AT+Sleep \ r \ n в глубоком сне, когда непрерывное состояние,
После глубокого сна, вы можете проснуться через пин -код, или вы можете разбудить данные через последовательные порты. Как правило, построить
С учетом последовательного порта отправлять AT+версию \ r \ n инструкции для пробуждения
Пять, описание функции PIN
Штифт | FIN -функция | Описание функции PIN |
1 | TXD | Серийный выходной штифт (уровень TTL) |
2 | RXD | Входной штифт последовательного порта (уровень TTL) |
3 | CTS | PIN -контакт CTS -штифт серийного потока |
4 | RTS | Серийный контроль потокаRTSШтифт |
5 | GPIO1 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
6 | GPIO2 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
7 | EXC | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
8 | GPIO3 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
9 | GPIO4 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
10 | GPIO5 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
11 | RST | Сбросить (низкий уровень эффективно) |
12 | VCC | Сила (1,8-3,6 В) |
13 | GND | земля |
14 | NULL |
|
15 | EN | Введите штифт, для сна, пробудить (допустимый падающий край) |
16 | ALED | Выводы состояния вещания (неоткрытая вспышка, вывод высокого уровня после подключения) |
17 | STAT | PIN -штифт состояния соединения (не подключенный низкий уровень, выходной выходной уровень после подключения) |
18 | GPIO6 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
19 | GPIO7 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
20 | NULL |
|
21 | GPIO8 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
22 | GPIO9 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
23 | GPIO10 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
24 | GPIO11 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
25 | GPIO12 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
26 | GPIO13 | По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом) |
шесть,PCBИнкапсуляция
Семь, серийный портATНабор инструкций
JDY-33Модульный последовательный порт Посылка должна добавить \ r \ n
последовательность | инструкция | Функция | по умолчанию |
1 | AT | тест |
|
2 | AT+VERSION | номер версии | JDY-33-V1.1 |
3 | AT+STAT | Статус подключения запроса | 00 |
4 | AT+SLEEP | Спать | - |
5 | AT+BAUD | Настройки и запроса скорости гонча | 9600 |
6 | AT+NAME | Настройки и запрос трансляции | JDY-33-SPP |
7 | AT+NAMB | BLEНастройка имени вещания запрос | JDY-33-BLE |
8 | AT+PIN | Подключить настройки пароля и запрос | 1234 |
9 | AT+LADDR | Запрос MAC -адрес модуля |
|
10 | AT+RESET | Мягкий сброс | - |
11 | AT+DEFAULT | перезагрузить | - |
12 | AT+DISC | Скидка подключения (действительное в состоянии соединения) | - |
13 | AT+TYPE | Установите переключатель пароля сочета | 0 |
14 | AT+ENLOG | Выход состояния серийного порта включен | 1 |
15 | AT+UUIDLEN | Установите длину запроса uuid | 0 |
16 | AT+SVRUUID | BLEСервис UUID настройка запроса | FFE0 |
17 | AT+CHRUUID | BLEФункция UUID настройки запроса | FFE1 |
18 | AT+CRXUUID | BLEФункция UUID настройки запроса | FFE2 |
