Находящаяся в холле Culun Power Power на основе лития литий -лития каталог батарея заряда батареи и детектор по нанесению детектора
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 100А
- Модель 300A
| Цвет: | 100А, Модель 300A |
1. Введение в инструмент

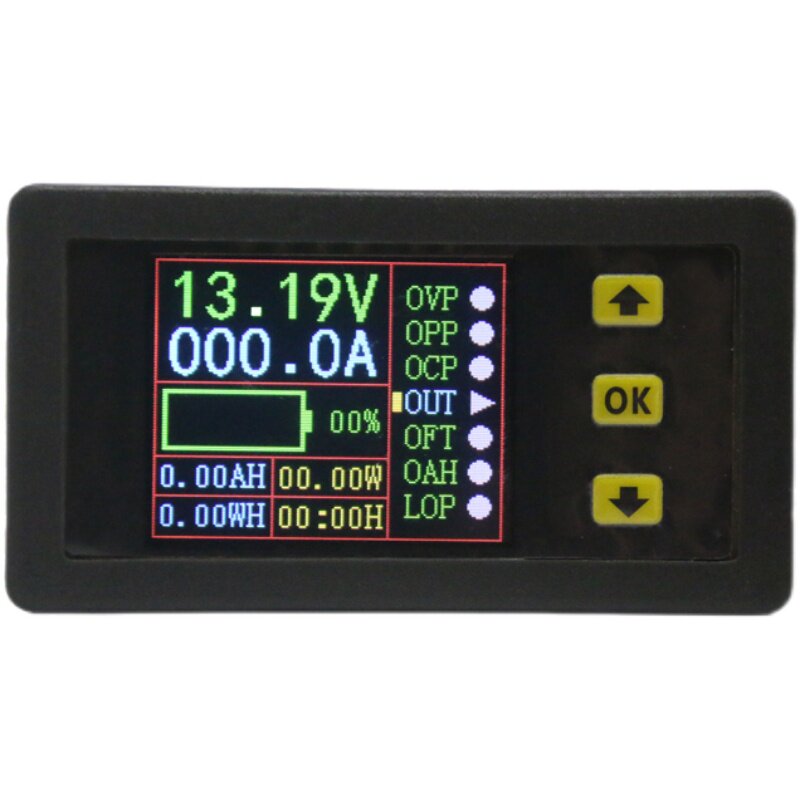

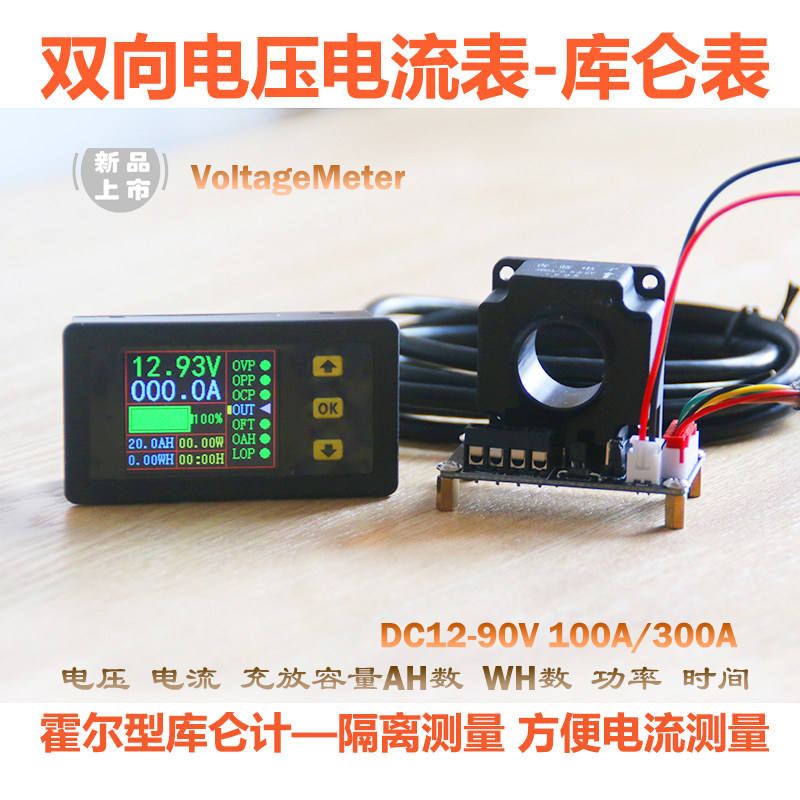

VAC9010H Ток напряжения -это новый счетчик тока напряжения, который может измерить напряжение, ток, зарядную способность, время, мощность и другие физические величины.Прибор использует цветные данные дисплея ЖК -дисплеев для отображения полной информации и гуманной.Этот инструмент использует ток обнаружения датчика зала, который является удобным и простым.
2. Основные особенности
1. С помощью тока обнаружения направляющего пользователи, которые обнаруживают заряд и разряд, могут автоматически идентифицировать и обнаруживать два тока без изменения направления проводки.
2. Функция питания от памяти, может запомнить номер AH до выключения питания после выключения питания, что удобно для наблюдения и измерения.
3. Время и AH CLEAR нулевая функция не повлияет на следующее измерение.
4. Ах может быть полностью заполнен, не влияя на измерение прямого разряда.
5. Напряжение, ток, зарядная емкость AH, WH, время и дисплей энергии В одно и то же время информация отображения является полной и ясной.
6. С помощью функциональных ключей функции вывода гибко включите или выключите выход (необходимо оборудовать реле).
7, выполняют функции защиты, такие как перенапряжение, перегрузка, сверху, ограниченное время, перезарядка и другие функции защиты.
8. может быть откалиброван онлайн, чтобы облегчить клиентам исправлять ошибки во времени.
9. Дисплей ЖК -экраны можно вручную погасить, или он может быть автоматически погасить через минимальную стоимость одной минуты.
10. Чтобы обнаружить ток через датчик зала, пересекайте проволоку через круглое отверстие датчика, и ток может быть обнаружен в передней и задней направлении, что безопасно и удобно.

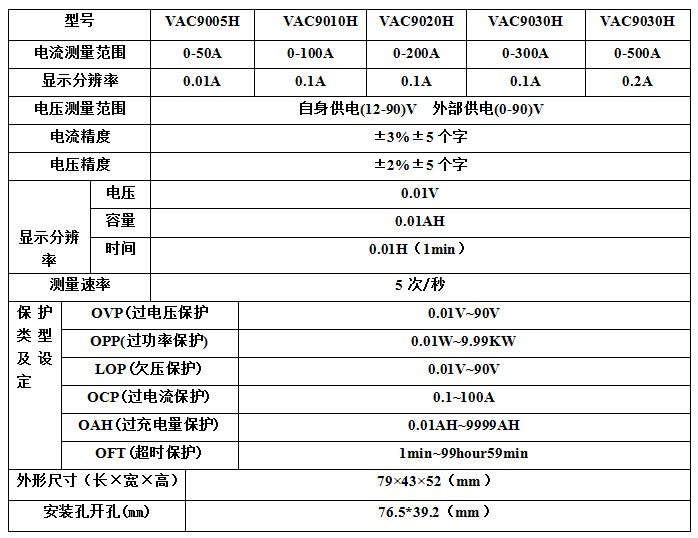

3. Технические индикаторы

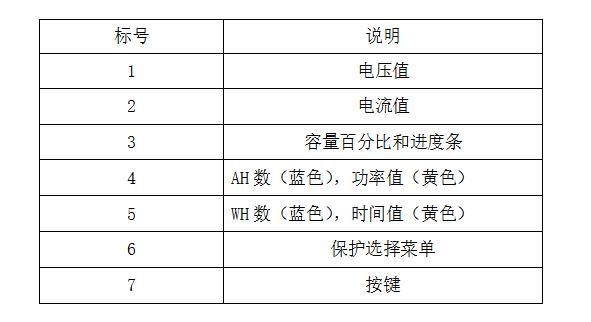

В -четвертых, функция интерфейса заголовка и размер заголовка

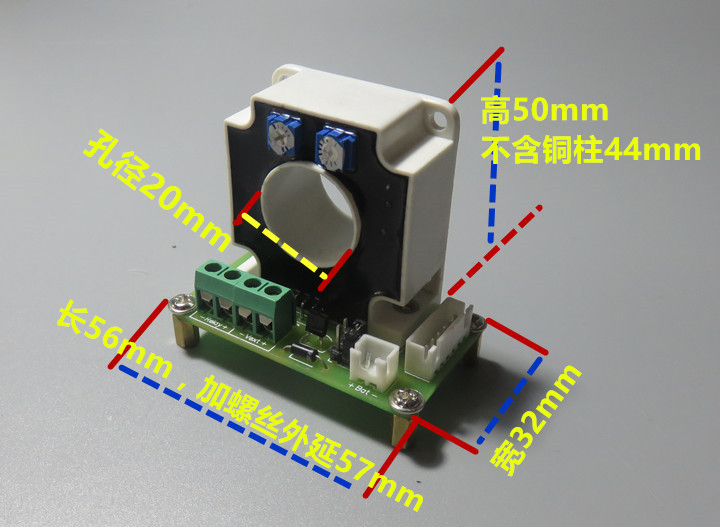

В сочетании с четырьмя медными столбцами, поскольку дно может быть изолирована в нижней части сварка и поверхности поверхности, размер составляет 57*32*50 мм; 56*32*44 мм.
5. Инструкции по проводке

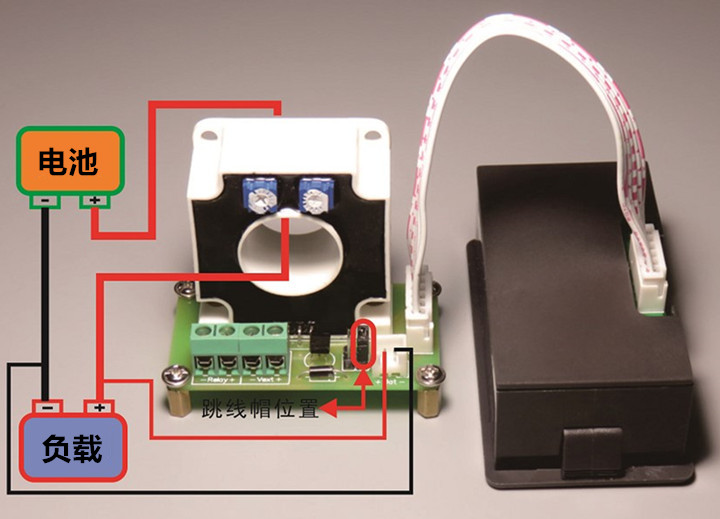

Диаграмма схемы ниже - это схема в режиме разряда.Текущее направление входит от передней части трансформатора, и ток является отрицательным, то есть оставшаяся сила инструмента уменьшается;
1. Рис
Рисунок 1 VAC9010H
В использовании положительный электрод аккумулятора соответствует положительным и отрицательным полюсам «летучей мыши» на расширении.Одно из круглых отверстий, которое передает батарею на положительный электрод или отрицательную линию нагрузки, а затем подключите крышку прыжка к J4 и, наконец, вставьте клемму положительного и отрицательного электрода аккумулятора к «летучей мыши», расположенной , просто позвони.
2. На рисунке 2 представлена проводка источника питания независимых источников питания.
Рисунок 2 Vac9010H
При использовании положительный и отрицательный полюс батареи должен соответствовать положительным и отрицательным полюсам «BAT» на плате расширения.Будьте осторожны, чтобы не вступить во владение.Прежде всего, одно из круглых отверстий батареи с положительным электродом или отрицательной линией нагрузки проходит через трансформатор зала, а затем подключите крышку прыжка к J3 и, наконец, вставьте конец положительного и отрицательного электрода аккумулятора и отрицательного электрода К "" "BAT";
3. Рис

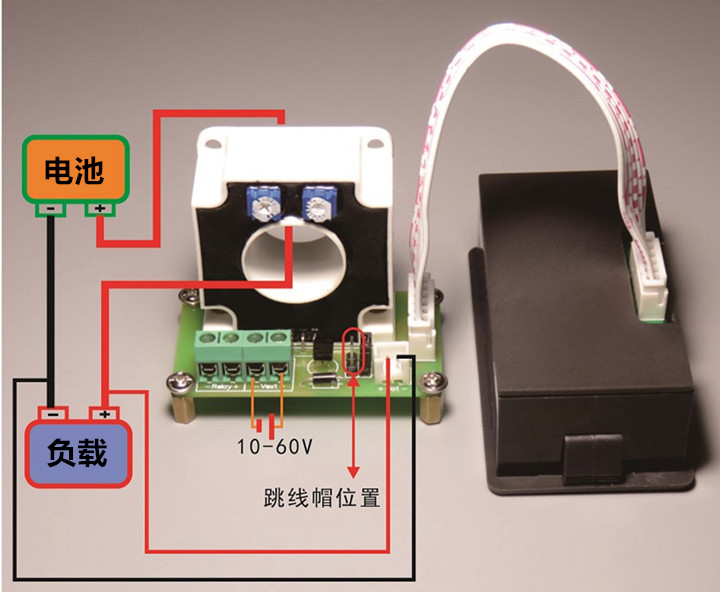

Рисунок 3 VAC9010H Описание проводки проводки расширения питания
В использовании обратите внимание на положительный и отрицательный полюс «летучей мыши» проводки батареи.Прежде всего, одно из круглых отверстий, которое проходит через положительный электрод или отрицательную линию аккумулятора, а затем нажмите на прыжок в J3, затем подключите реле. Поставка подключена к «VEXT», а диапазон напряжений внешнего источника питания составляет 10-60 В.(Примечание: независимое напряжение реле соответствия питания)
ПРИМЕЧАНИЕ. Реле должны быть оборудованы пользователем сами по себе, стандартным без реле.
6. Изображение теста на электронную нагрузку

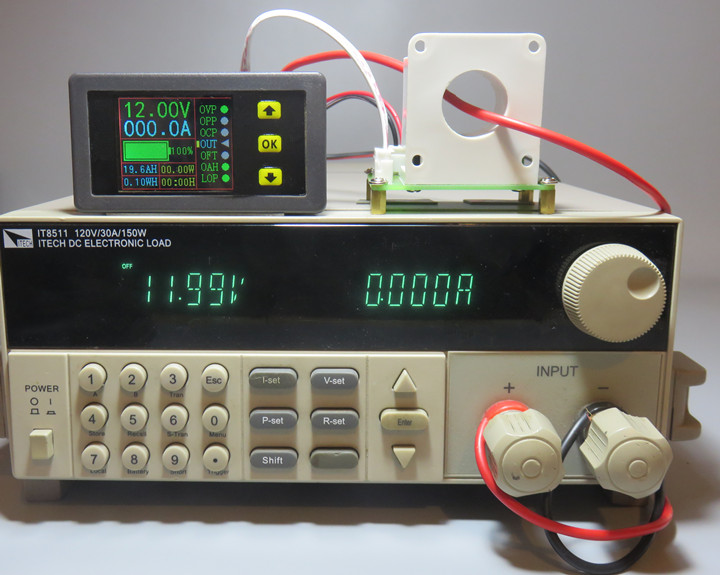

(1) Проверка напряжения 12,00 В во время пустой нагрузки, прибор соответствует тестовому значению профессионального инструмента.

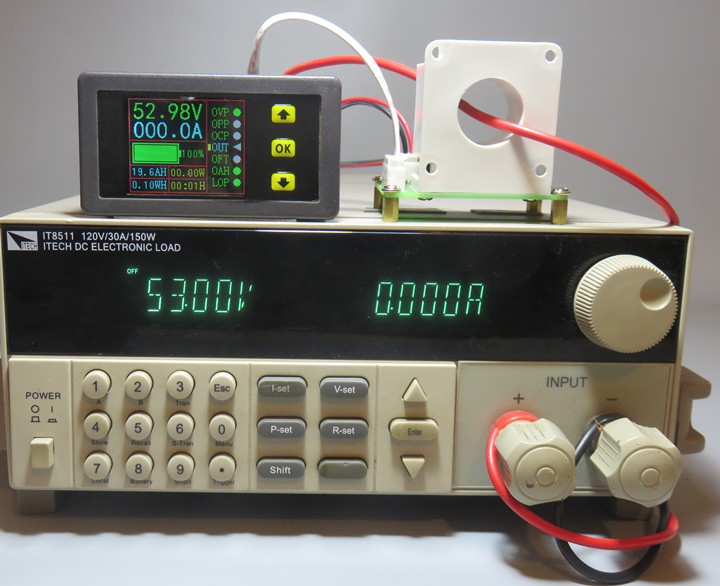

(2) Проверка 53,00 В напряжение во время пустой нагрузки.

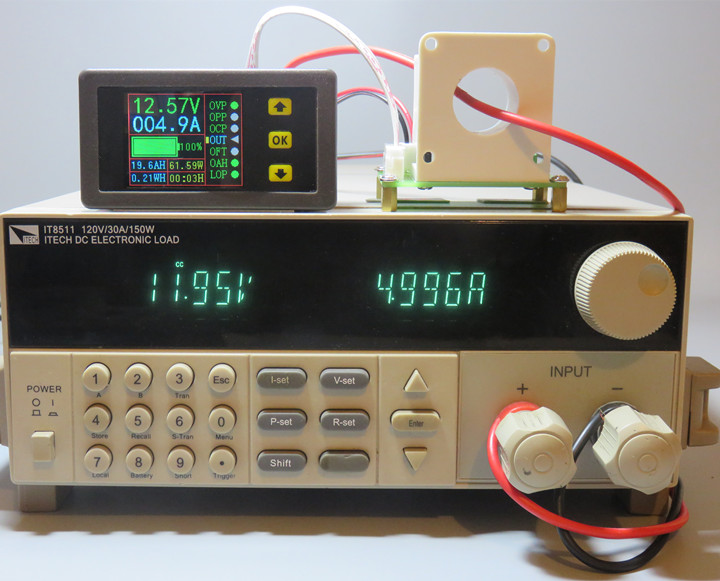

(3) Ток нагрузки составляет 5А, прибор соответствует значению испытательного профессионального прибора, а значение напряжения отличается из -за падения напряжения на проводе.

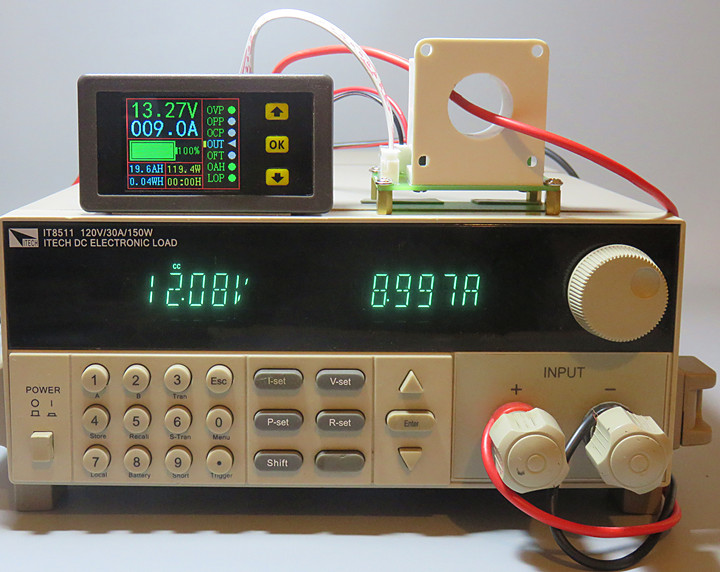

(4) Ток нагрузки составляет 9A.
