SYM6 200W Portom Asplifier Board Xiangsheng Classic Division Diy Kit Kit MJ15024
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

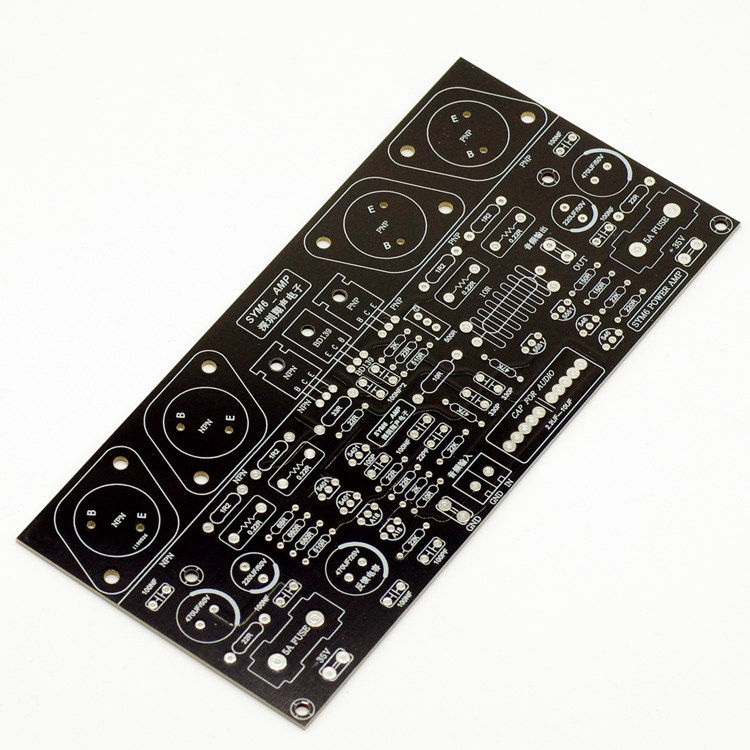

- Одиночная пустая печатная плата
- Одиночная пустая пластина+тепло -проводящий угол алюминий (не открытый отверстие)
- Единственная пустая плата+поддерживающая тепловая алюминиевая алюминий
- Комплект отдельных частей (включая все детали)

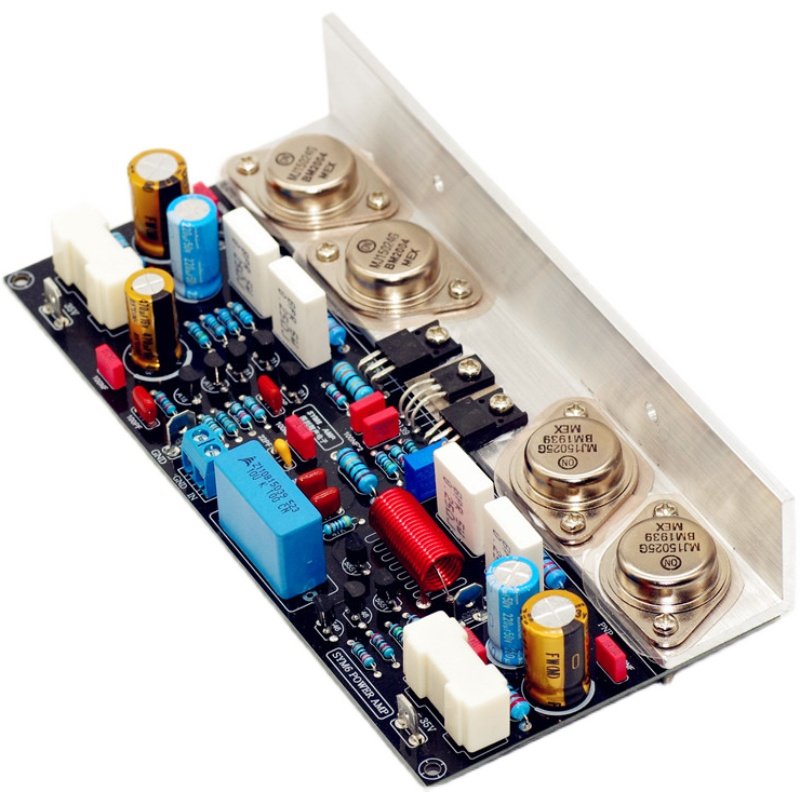

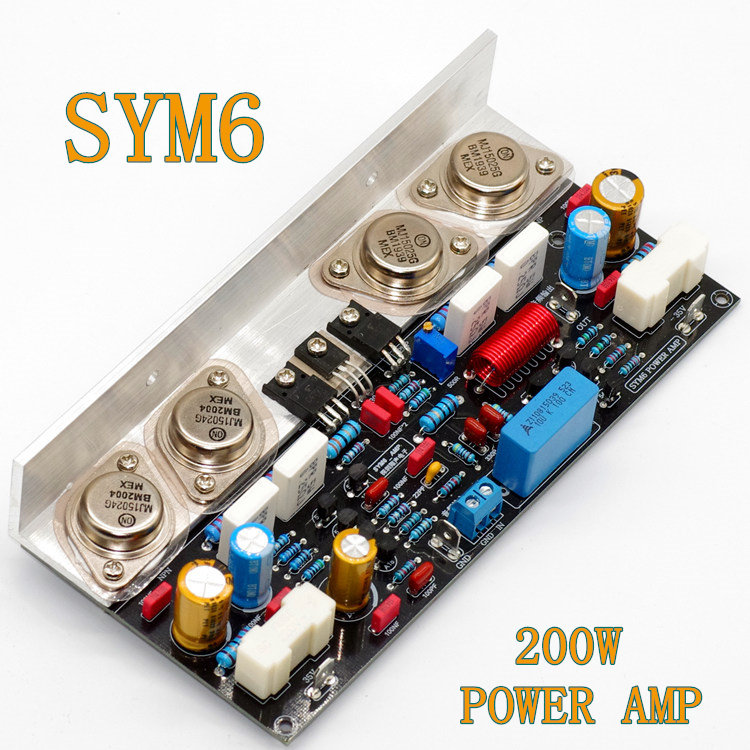

- Одиночная готовая доска
| Цвет: | Одиночная пустая печатная плата, Одиночная пустая пластина+тепло -проводящий угол алюминий (не открытый отверстие), Единственная пустая плата+поддерживающая тепловая алюминиевая алюминий, Комплект отдельных частей (включая все детали), Одиночная готовая доска |
Audio Amplifier Sym6За границейdiyaudioОчень известный на форумеЛиния, до сих пор щелчки схемы по -прежнему очень активны, 200WСила подходит для домашнего использования. Маршрут используется на американском Metan Management Collosed King MJ15024/15025 2 пары пар пар. , его твитер яркий, средняя и низкая звуковая энергия достаточно, а мгновенная динамика хороша.
Электрические характеристики:
Рабочий статус: класс A и B
Выходная мощность: 200W*(8ΩПолем<* V=±45v>
Рабочее напряжение:+-20V-----+-45V
Искажение :THD составляет 0,002% в 1 килохерц и полная мощность
THD составляет 0,005% в 10 килохерц и полная мощность
Введите интерфейс: вход в одноканальный сигнал
Выходной интерфейс: вывод динамика с одним каналом
Метод питания: метод работы с двойной мощностью
PCBТехнические характеристики:FR4 170X80X1.6MM, Двойная олова
Спецификация теплового алюминия: 30x30x170mm необходимо открыть 21 отверстия

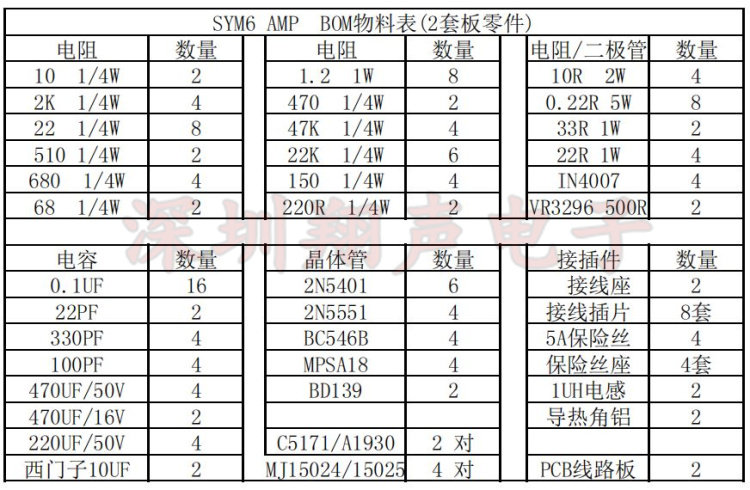

Материалы комплекта:
Конденсатор: принятЯпония Ничикон НиконFW Золотая лихорадка лихорадки Япония Ничикон Никон FG Fine Gold Signature версияАудио -конденсаторы дают обратную связь. Маленькие тонкоплентные конденсаторы используют конденсаторы с высокой точностью коррекции. PF -конденсаторы используют высококачественные конденсаторы Panasonic CBB.Конденсатор с связью составляет MKT 100V 10 UF в Сименсе, Германия
Кристаллическая трубка: небольшая сигнальная транзистор принимает небольшую импортируемую на небольшую трубку Motorola, 5551 2, 5401 3, 2 MPSA18, 2 BC546B, толкая трубу к Toshiba 4793 1837 Большая труба использует на золотую трубу King MJ15024 /15025 каждый канал 2
Сопротивление: используется бытовая высокая оценка 1%металлической мембраны.
Хороший дизайн, добавление материалов, только для высококачественного качества звука. Ниже приведены рисунки дизайна для благодарности друзей.
