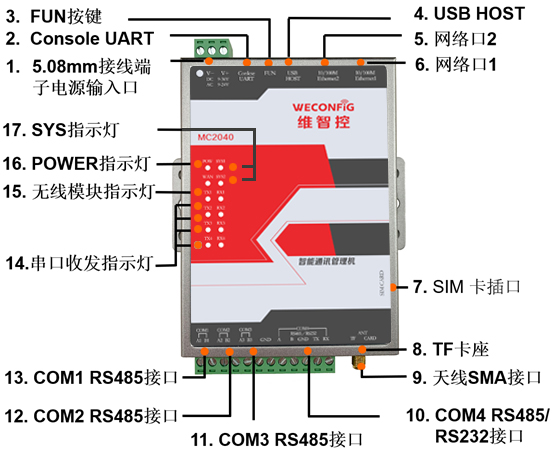

维智控 IoT Gateway Management Machine IEC103 61850 104MODBUS485 Спецификация конвертер
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
# Драйвер для пересылки IEC-61850
Обрати внимание на"Циркуляция объекта"
# Установите драйвер установленного значения, запустите службу, загрузив файл (model.cfg file) в формате CFG
# Файлы формата CFG генерируются Java -Jar geenconfig.jar, конкретное поведение команды
# java -jar genconfig.jar xxx.cid model.cfg
Иногда могут быть сгенерированы ошибки.
После того, как файл model.cfg генерируется, если драйвер пересылки не удастся, вам необходимо вручную изменить файл model.cfg, и вам необходимо удалить несколько строк.
GC(goMeasure01 goMeasure01 dsMeasure01 0 0 -1 -1 );
# 在 在”“
# xxx.icd -файл в файл ICD, который генерирует файл model.cfg
Все в терминале отобразит все в файле CID"Циркуляция объекта"имя
# java -jar modelviewer.jar xxx.icd -a
Все”“
# java -jar modelviewer.jar xxx.icd -a>> point.txt
Имя файла CFG
порт
Для получения подробного описания работы, см. 03 Конфигурация шлюза IEC61850 Описание сервера
1. Конфигурация канала
1)
"Метод связи"Нет конфигурации
2) Конфигурация атрибута диска
Имя файла CFG
порт
Во -вторых, конфигурация оборудования
1) Основная информация
Нет конфигурации
2) вперед
Соберите имя
Имя переменной
Переменная описание
Переменный номер
Циркуляция объекта


коэффициент
База
*1 Настройки точки дистанционного управления
Если связанная точка является точкой дистанционного управления,"Циркуляция объекта"Он должен быть настроен на dcmonitordcm1/gapc1.yk01.per.ctlval (фокусировка на open.ctval)
Когда значение CTLMOL точки дистанционного управления Do составляет 1 или 3, выполните его напрямую, то есть значение Open.CTLVAL можно напрямую управлять для управления успехом.
Когда значение CTLMOL точки дистанционного управления DO 4 равен 4, вам необходимо выполнить выбор SBOW (сначала изменить sbhoby.ctval), а затем выполнить открытое выполнение (изменить open.ctval)
*2 Установленные настройки точки обычно настройки
Если связанная точка является отдаленной точкой,"Циркуляция объекта"Он должен быть настроен на dcmonitordcm1/ggio20.bhdz01.setmag.f (фокусировка на setmag.f) Тип функции FC должен быть SP
*3 Настройки точки фиксированного значения
Если связанная точка является точкой фиксированного значения,"Циркуляция объекта"Он должен быть настроен на dcmonitordcm1/lln0.templmt.setmag.f
