Низко -температурная вакуумная очистка плазма
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

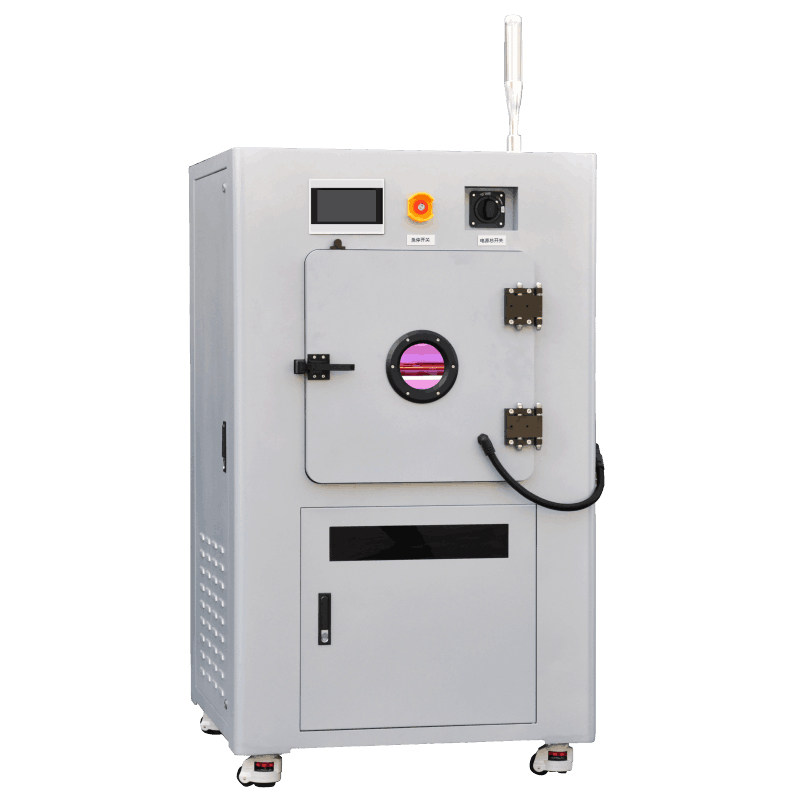

- Плазменная чистящая машина
| Цвет: | Плазменная чистящая машина, Полностью автоматический прибор измерения угла контакта, Плазменная чистящая машина (индивидуальная) |
Краткое введение
1.1 Резюме
Вакуумная плазменная очистка (Plasma Cleaner). Газ использует пионера, чтобы стать плазменным состоянием путем мотивации источника питания, а плазма действует на поверхность продукта. Промывание загрязняющих веществ на поверхности, улучшая активность поверхности и усиление прикрепления. производительность.Очистка плазмы - это новый, экологически чистый, эффективный и стабильный метод обработки поверхности.
1.2 Характеристики продукта
Расположение продукта гибкое и изменение, что может адаптироваться к нерегулярным продуктам
Горизонтальный дизайн электрода может удовлетворить потребности мягких продуктов.
Низкоэнергетическая и газовая продукция.
Удобная доска для выпуска
Интеграция вакуумной системы, небольшая оккупационная зона

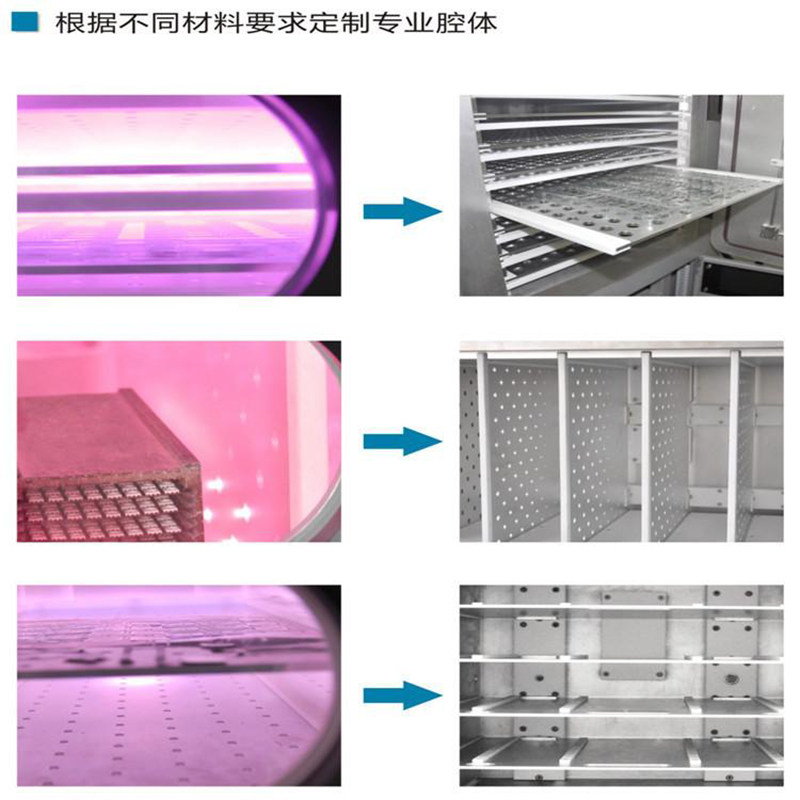

Разумное пространство реакции плазмы, чтобы сделать обработку более равномерной
Интегрированная конструкция системы управления делает операцию более удобной
1.3 Отраслевое применение
Индустрия мобильных телефонов: TP, средняя рама, задняя крышка очистка и активация
Промышленность PCB/FPC: бурение и очистка поверхности в отверстии, грубо и чистая поверхность
Полупроводниковая промышленность: полупроводниковая упаковка, модуль камеры, светодиодная упаковка, упаковка BGA, проволочная связь перед обработкой
Керамика: упаковка и пластик до -модер
Богатая поверхностная травление: грубая поверхность PI, травление PPS, полупроводниковая кремниевая пластина
Пластиковые материалы: тефлоновая тефлоновая активация поверхности, активация поверхности АБС и другие пластиковые материалы очистка и активация
Мыть перед покрытием ITO
Технические характеристики
2.1 Технические характеристики оборудования
Энергетические системы | источник питания | Американская электроэнергия Ceres RF |
власть | 0~600W | |
частота | 13.56MHz | |
Вакуумная система | Двойной класс спиновой насос (масляный насос) | Германия Лайбао 60 м3/ч |
Вакуумный трубопровод | Полный трубопровод из нержавеющей стали и высокие вакуумные ряды | |
Материал | Алюминиевый сплав (пострадавшая полость из нержавеющей стали) | |
толщина | 25mm | |
Запечатывание | Сварочная печать военного уровня | |
Внутренний размер полости | 450×450&Раз; 500 мм (ширина&раз; высокий&Раз; | |
Эффективный размер платы электродов | 420&Раз; 411 мм (ширина&Раз; | |
Доступное расстояние между пространством | 22.5mm | |
Метод макета электродной пластины | Горизонтальная планировка, можно извлечь | |
Рабочий поднос | Стандартный набор, материал может быть необязательным (алюминиевый, стальный проволока) | |
Рабочая среда | 8 -й этаж | |
Газовая система | Диапазон расхода | 0~300SCCM |
Крафта газовой дороги | Стандартные две дороги, индивидуальные | |
Система контроля | Управление системой | PLC |
метод оплаты | 7 -INCH SPOCK ECREEN | |
Другие параметры | Размеры | 900×1750&Раз; 1000 мм (ширина&раз; высокий&Раз; |
масса | 200KG | |
Цвет оборудования | Серебристо-серый |
2.2 Требования к фабричным спецификациям
Заводские требования | |
Спецификация мощности переменного тока | Мощность: AC380V, 50/60 Гц, 5 линий, 50a |
Заводской выхлоп | Трафик: 2,0 м³/min |
Требования к заводскому рабочим газам | Трафик: 1 ~ 10 л/мин Давление: 3 ~ 7 кг/см² Диаметр трубы: 6×4 mm Материал: PU Tube Чистый: 99,99%или более |
Требования к воздуху завода | Трафик: 1 ~ 10 л/мин Давление: 3 ~ 7 кг/см² Диаметр трубы: 8×5 mm Материал: PU Tube Решения: -40 ° C ниже Частица> 0,3Μ m: 10pcs/ft³ |
2.3 Общие спецификации
Общая спецификация | |
Опасность | Высокая опасность |
Используйте среду | Температура: 15 ~ 30 ℃ Влажность: 30 ~ 70% |
Другие меры предосторожности | Не иметь легковоспламеняющихся газов, коррозионных газов, взрыва или реактивной пыли Газовый цилиндр должен быть зафиксирован |
3. Список конфигурации
Список конфигурации | ||||
Серийный номер | имя | Описание | единица | количество |
1 | Хозяин | Размеры: 900×1750&Раз; 1000 мм (ширина&раз; высокий&Раз; | Тайвань | 1 |
2 | Вакуумная полость | Вакуумная полость алюминиевого сплава Внутренний размер 450×450&Раз; 500 мм (ширина&раз; высокий&Раз; | индивидуальный | 1 |
3 | Стимулирующая сила | Американская электроэнергия Ceres RF | набор | 1 |
Частота: 13,56 МГц; Мощность 0 ~ 600 Вт Или 0 ~ 1000 Вт опция; Полностью автоматическое вакуумное конденсаторное устройство | ||||
4 | PLC | Siemens, Германия, S7-200 | индивидуальный | 1 |
5 | сенсорный экран | Вейлун, семинологичный экран, mt6071ie | индивидуальный | 1 |
6 | Расходомер | Британский бренд Wawick | индивидуальный | 2 |
7 | Вакуумная насосная группа | Двойной класс Germany Laibao (масляный насос): 60 м3/ч | Тайвань | 1 |
8 | Вакуум | Ингфуканг | индивидуальный | 1 |
9 | руководство | Вакуумная плазма очищающая машина SPV-100 Руководство по эксплуатации | делиться | 1 |
В -четвертых, техническое обслуживание
обслуживание | |||
проект | Инспекционный контент | жизнь | Проверьте частоту |
Масляный насос | Элемент фильтра | Использовать время 2000H | 15 дней |
Насос масла | Использовать время 2000H | 15 дней | |
5. Обеспечение качества и службы после -салса
1. Срок годности составляет 1 год, за срок годности, а поврежденные детали и части заменяются без компенсации при нормальном использовании.
2. Если операция не может соответствовать диапазону, а соответствующие детали и компоненты повреждены, компания не несет ответственности за компенсацию.
3. В случае землетрясения, огня, тайфуна, цунами, цунами и других неотразимых бедствий оборудование повреждено, и компания не несет ответственности за обязательство по компенсации
4. Когда исходные части исходных частей прямо или косвенно вызваны повреждением оборудования, компания не несет ответственности за обязательство по компенсации
5. Если оборудование повреждено или дефектным из -за неправильной конструкции, компания заменит недостатки или запасные части без компенсации
6. После гарантийного периода ваша компания должна нести ответственность за замену расходных материалов и расходов на обслуживание, необходимые для запчастей.
6. Чертежи размера оборудования

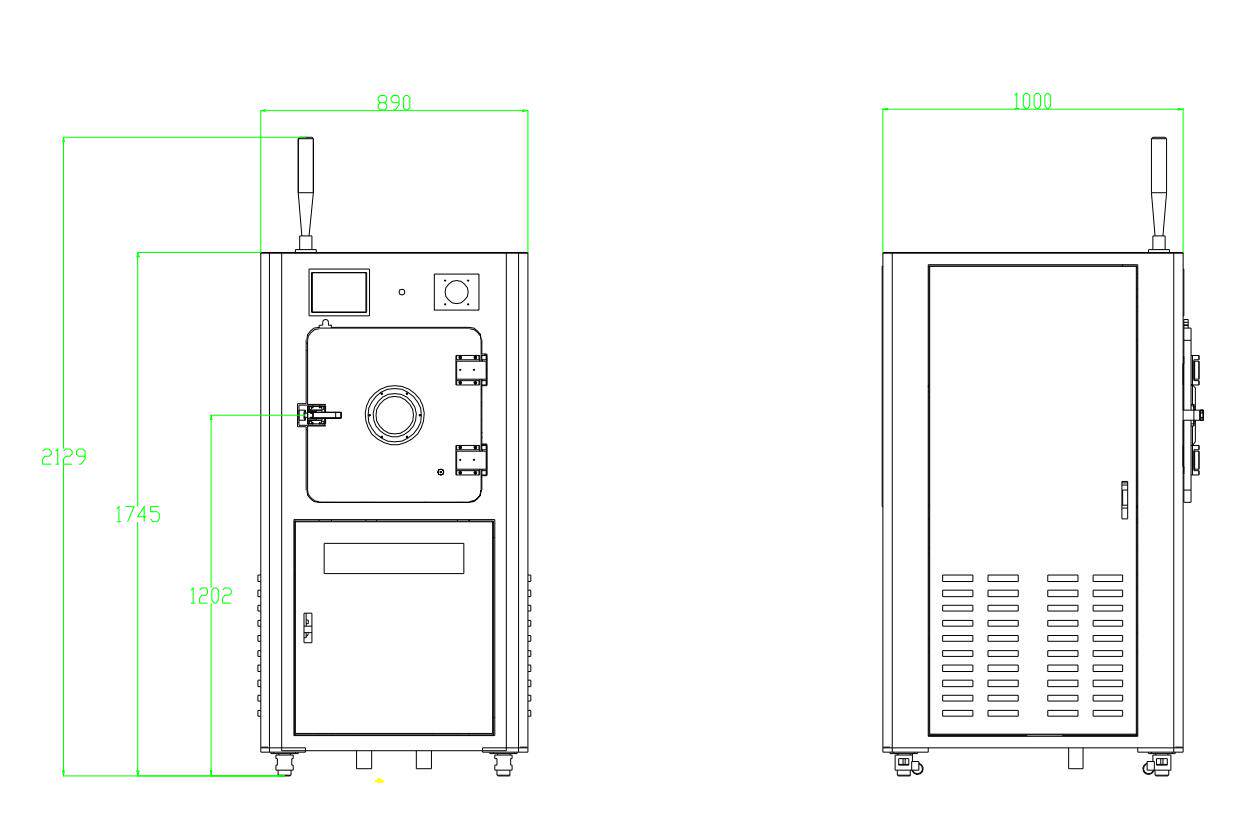

1. Рисунок размер консоли

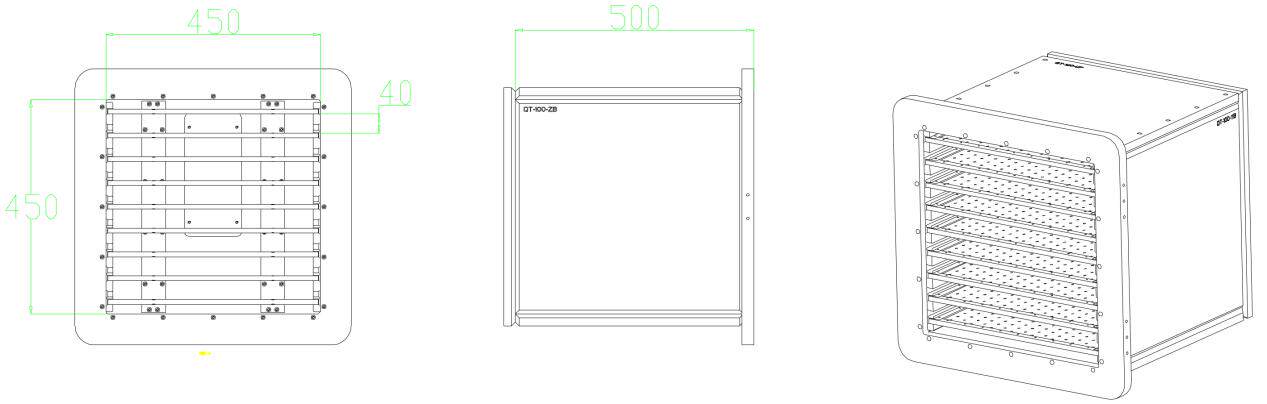

Плазменная полость рисунок
