Super Parallel Type A Стабилизирующая электроэнергия не нуждается в большом комплекте конденсаторов
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
ПРИМЕЧАНИЕ. Используется текущая плата, NEC Daily Original A992 C1845,5171, 1930 Пары теперь 12 юаней пары
Схема комплекта (нефинансированный продукт): 133 Юань/набор, не нужны два больших конденсатора, чтобы быть 100
Готовый продукт: 155 Юань (отлаживание напряжения в соответствии с требованиями клиента)
Air PCB: 20 юаней
При покупке, пожалуйста, объясните выходное напряжение и рабочий ток, чтобы распределить сопротивление.
Не имею двух больших конденсаторов: уменьшить 32 юаня.
Третья доска, макет и проводка более разумны,Основной коммутатор конденсатора - 8200 UF/69 ВНовая оригинальная коробкаAnqiao Custom Elna для аудио -оригинального электролитического электролизаЗвук более влажный и толстый

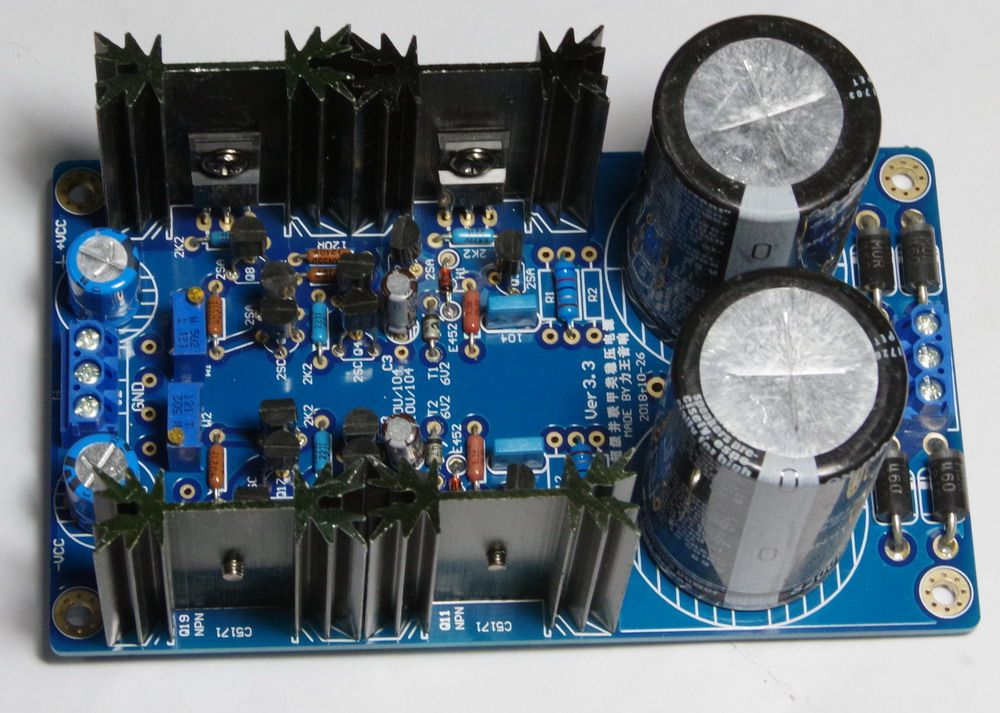

Двойная плита с золотой, наполненной FR4 2 мм толстой.Размер: 12,8x7,5 см
Пропускная способность тока нагрузки: регулировка 50-500 мА (когда выходное напряжение высокое, не используйте большой ток, чтобы избежать большого теплового энергопотребления) Выходной ток регулируется на 1/3 рабочего тока, больше, чем вы увеличиваете плату Ток вашей платы составляет 100 мА, а выходной ток параллельной платы доступен 130-150 мА.
При высоком напряжении и большого тока обязательно установите большой радиатор, как на рисунке 4! Или установите нижнюю пластину.
Чрезвычайно низкий шум<35uv (в напряжении на выходе+-15 В ток составляет около 100 мА) (не сравнимо с TL431 в качестве эталона), чрезвычайно высокая стабильность напряжения.<0.1%,
Входное напряжение:+_ с 12 В до+_70V (слишком высокое напряжение, чтобы рассмотреть способность емкости)
Выходное напряжение:+-8 В до+_60V
Особенности:Внутреннее сопротивление является низким, точность высока, а точное опорное напряжение используется в качестве диода постоянного тока и высокой стабилизации золотого уплотнения с высокой стабилизацией (M не записано).Создано с помощью трубки с высокочастотной и высокой многократной множественной кратной, плата не требует какой -либо компенсационной емкости (C4, C8 на рисунке, не устанавливайте), отличный переходной отклик,Он может быть использован для полировки ЦАП Частота и тонкая, высокая сушильная машина для волос, после использования этой платы она станет лучше улучшить эффект, и отладка очень проста.
Элемент комплекта является следующим списком.
Параметры отладки:
** Выходной ток составляет около = 0,65 В/R1 или 0,65 В/R11 (на плате существует три позиции сопротивления, а сопротивление 1-3 может быть подключено к требуемому сопротивлению.
Обычно с помощью передней стадии или уровня разряда.
Метод корректировки
1. Два принципа регулировки: во-первых, разность напряжений постоянного тока между входом и выходом лучше при 6-12 В.Разница давления большая, эффект напряжения напряжения хорош, звук заполнен, и его сильнее.Но разница давления не слишком большая, слишком большой Q1, потребление энергии Q1 велика, а лихорадка сильна.Второе состоит в том, что ток нагрузки и пустой ток в основном равны или при 1/2-1/3, что означает, что рабочий ток вашей передней платы составляет 100 мА. ПолемОставшийся ток большой, звук полон, сильный, теплый.Оставшийся ток меньше, звук будет более деликатным и слегка освежающим.Тем не менее, свободный ток не должен быть слишком большим.Если оставшийся ток слишком мал, звук будет казаться сухим, монотонным, эффект стабилизации не будет хуже или даже вообще.Для снабжения и использования текущие расчеты каждого OP AMP составляют 8-10 мА, и сколько OP-усилителей можно добавить.
2. Во время отладки доказательство воздушной нагрузки должно быть плавно отрегулировано до установленного напряжения, а падение напряжения при сопротивлении, ограниченном входом, составляет около 0,63 В (это очень важно).Если пустая нагрузка не может быть отрегулирована, или падение давления на входном сопротивлении серьезно отклоняется от 0,6 В, она должна быть ошибкой в установке компонентов, и сначала она должна быть исключена.
3. Загрузить отладку.После загрузки, если выходное напряжение остается неизменным, это означает, что значение сопротивления сопротивления, ограниченное входом, в основном разумно.
Если напряжение сильно уменьшается, этот выходной ток меньше, чем ваш ток нагрузки.Однако, если входное сопротивление было заменено очень мало, напряжение не может быть отрегулировано, проверьте, является ли нагрузка короткометражным, или ток вызывает слишком большой ток. ПолемЕсли нет проблем с нагрузкой, это означает, что существует проблема с самим источником питания, и проверьте трубы в части питания в трубе.Значение сопротивления правильно?
Если ток регулировки тока меньше или равен току вашей платы нагрузки, плата напряжения напряжения не может работать нормально (снижение напряжения после добавления нагрузки, распределение нестабильного напряжения) может только рассеивать мощность 2,5-3W, пожалуйста, делайте Не превышайте это энергопотребление на основе фактического напряжения и значения тока.Сделайте расчет: метафора: напряжение, полученное после выпрямления, составляет 65 В, выходной пластинку напряжения напряжения составляет 50 В, регулируемый ток составляет 200 мА, рабочий ток вашей нагрузочной пластины составляет 150 мА, Q1, Q11 Потребление энергии = энергосбережение = потребление энергии. Q11 = энергопотребление Q11 = энергопотребление Q11 = энергопотребление Q11 = энергопотребление Q11 = энергопотребление = энергопотребление Q11 = энергопотребление Q11 = энергопотребление Q11 = (65V-50V)*200MA = 3W, Q9, Q19 Потребление мощности = 50 В*(200 мА-150 мА) = 2,5 Вт, пустая нагрузка: Q9, Q19 = 50 В*200 мА = 10 Вт.Это значительно превысило энергопотребление радиатора.Потребляемая энергопотребление станет ниже после добавления стабилизации платы, но энергопотребление всей машины не изменяется.(Вход напряжения более 45 В переменного тока должен быть переключен на конденсатор высокого напряжения).Разница в давлении ввода и выходных данных минимальна 4 В, предпочтительно 8-12 В.Кроме того, текущая настройка платы электрического источника меньше или эквивалентно току тока, а плата питания не может быть напряжением.
Список компонентов параллельной стабилизации:
Примечание. Когда выходное напряжение составляет 12-30 В:R7, R17 использует 4,12K-5,11K, R3, R13 с 4K-11,8K.
Когда выходное напряжение составляет 30-50 В:R7, R17 Использование .11K-12K, R3, R13 за 16,9K.
Когда выходное напряжение составляет 50-70 В:R7, R17 использует 12-16K, R3, R13 за 20 тыс.
Выходной ток=0.65V/R1или0.65V/R11(На доске есть три позиции сопротивления,Доступный1-3Прошло сопротивление для достижения требуемого значения сопротивления.
При покупке, пожалуйста, объясните выходное напряжение и рабочий ток, чтобы распределить сопротивление.
