Tianjin Fullmusic Quanzhen Электронная трубка 211 Графический экран Электронная трубка Гарантия качества.

Цена: 43руб.    (¥2)
Артикул: 626682182526

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:凤之舞办公专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 1368 1080.7222 620руб.
¥ 39 30.81652руб.
¥ 199 157.213 322руб.
¥ 200 1583 339руб.
  • Информация о товаре
  • Фотографии


2450.00RMB

2500.00RMB

1200.00RMB

650.00RMB

1699.20RMB

790.00RMB

1785.00RMB

240.00RMB

750.00RMB

Компания имеет Tianjin Quanzhen Fullmusic Factory официально отметила сертификат лицензии, чтобы гарантировать, что каждая электронная трубка является совершенно новой оригинальной подлинной.

Новая оригинальная подлинная электронная трубка Tianjin Quanzhen fllmusic

211 Electronic Tube Graphite Screen Золотые ноги, подарочная коробка (2 штуки),

Оригинальное точное сочетание, обеспечивая параметры спаривания.

Год гарантии!ПересечениеВ

Последняя и последняя модель керамика сиденья Золотые ножки, базовое золото, графитовая экрана, совпадение экспорта подарочной коробки

Прямая замена 211 электронных трубок каждого бренда

Цена - это цена.

Tianjin Quanzhen

Chen 13728690703, 13728716755.



&Император Императора&Rdquo; 845, 211, 805 Series

Чтобы обеспечить надежность и стабильность этого продукта, катод специально изготовлен из импортированного вольфрамового проволочного материала, а фабрика электронных трубки в Пекине на протяжении десятилетий производит большие трубки.&Ldquo; карбонизация” обработка обеспечивает надежное качество катода в качестве сердца электронной трубки.
В дизайне матрицы улучшенная структура принимает комбинированный катод типа консольного типа, тем самым получая богатое гармоническое содержание и достигая влияния улучшения качества звука.Ворота принимает процесс золотого покрытия для точной обмотки.
Комбинированный электрод экрана с использованием графитового материала устраняет шумил Spark, когда работает электрод экрана, что приводит к чистую музыкальную фон, когда трубка работает.
Улучшите посадку между стеклянной оболочкой и кубиком, чтобы матрица была твердой и надежной.
Из вышесказанного не сложно увидеть, что под руководством инновационных идей фабрика Tianjin Quanzhen подчеркивает инновации в дизайне и инновации в процессе, постоянно инновации и создает первоклассные электронные трубки средней мощности.Электронная трубка имеет хорошую производительность и последовательные параметры, которых можно избежать при использовании. При выборе материалов материалы с высокой чистотой вакуумной характеристикой используются для обеспечения того, чтобы материалы были выбраны с научной точки зрения для обеспечения того, чтобы“вакуум внутри трубки”, катод не загрязнен.

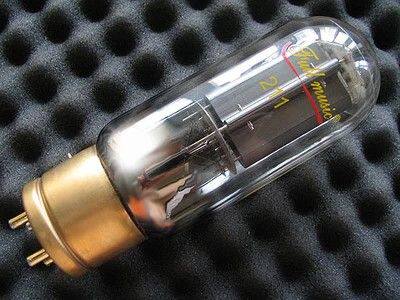

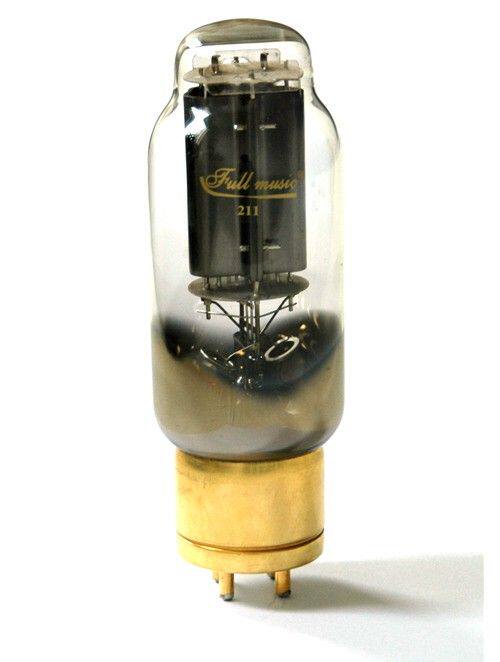

Физическая карта съемки

211 вакуумная трубка

особенность:Это стеклянная оболочка в форме купола, четыре из золота, медные фарфоровые основания, катод вольфрама с карбидом торие, транзистор с графитовой пластиной.
использовать:Используется для усилителей мощности класса A, класса B или класса C.

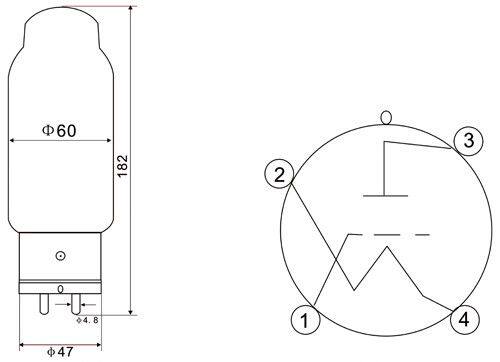

Карта символов и карта проводки трубопровода:Диаграмма формы показана на рисунке 1, а диаграмма подключения показана на рисунке 2.

      Рисунок 1                                  Рисунок 2

Стандартный статус работы и параметры:
Напряжение нити*………………………………………………………………………10V
Ток накаливания………………………………………………………………………3.2A
Напряжение доски…………………………………………………………………………1250V
Напряжение сетки…………………………………………………………………………-70V
Полюс полюса…………………………………………………………………………100mA
прирост…………………………………………………………………………12
Выходная мощность………………………………………………………………………10W
Сопротивление нагрузки………………………………………………………………………7kohms
Крест -Гиданс……………………………………………………………………………3.8mA / V

*Источник питания переменного тока или поставки филаментов DC
** Галерея питания земли или экстремальное кружок доски подключена к центральной головке трансформатора филаментов.

Рекомендованное рабочее статус и параметры

Усилитель мощности в одном трубке (A-F)

Напряжение доски
750
1000
1250
V
Напряжение сетки
-46
-61
-80
V
Сопротивление нагрузки
8.8
7.6
9.2
kohms
Полюс полюса
34
53
60
mA
Напряжение сигнала (PK)
41
56
75
V
Сопротивление тарелки
4.4
3.8
3.6
kohms
Выходная мощность
5.6
12
19.7
W


Категория B усиление мощностиустройство(A-F)

Напряжение доски
1000
1250
V
Напряжение сетки
-72
-95
V
Сопротивление нагрузки
6.9
9
kohms
Ток пластины (0 сигнал)
20
20
mA
Ток пластины (максимальный сигнал)
320
320
mA
Напряжение сигнала (PK)
380
410
V
Выходная мощность
200
260
W


Усилитель мощности одно трубки класса B (максимальный коэффициент модуляции составляет 1)(R-F)

Напряжение доски
1000
1250
V
Напряжение сетки
-72
-95
V
Полюс полюса
130
106
mA
Напряжение сигнала (PK)
125
125
V
Выходная мощность
40
42
W
Ток затвора (приблизительно)
5
1
mA
Ток затвора (вход) (приблизительно)
10
7.5
W


Усилитель единой трубки класса C (максимальный коэффициент модуляции составляет 1)

Напряжение доски
750
1000
V
Напряжение сетки
-200
-260
V
Полюс полюса
150
150
mA
Напряжение сигнала (PK)
350
410
V
Выходная мощность
65
100
W
Ток затвора (приблизительно)
35
35
mA
Ток затвора (вход) (приблизительно)
12
14
W


Средняя характерная кривая:

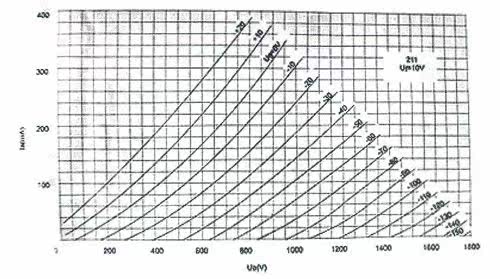

На рисунке 3 представлен ток полюса пластины, а напряжение полюса пластины соответствует нескольким наборам кривых характеристик напряжения затвора.(Источник питания напряжения накаливания переменного тока)

                          Рисунок 3



Экстремальная рабочая ценность:



категория
Класс A (A-F)
Push-Pull Class B (A-F)
Класс B (R-F)
Категория c

Максимальное напряжение полюсного полюса
1250
1250
1250
1000
V
Максимальное энергопотребление
75
100
100
67
W
Максимальный ток пластины (максимальный сигнал) (каждая трубка)

175
150
175
mA
Максимальный ток сетки



50
mA
Максимальное потребление платы (максимальный сигнал) (на трубку)

220
150
175
W
Максимальное напряжение затвора



-400
V
