Tianjin Quanzhen TJ FullMusic 101D/N Электронная сеть -экрана Сетча
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Бакелитная база Tianjin 101d/n одно цена |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Компания имеет Tianjin Quanzhen Fullmusic Factory официально отметила сертификат лицензии, чтобы убедиться, что каждая электронная труба является новой оригинальной подлинной.

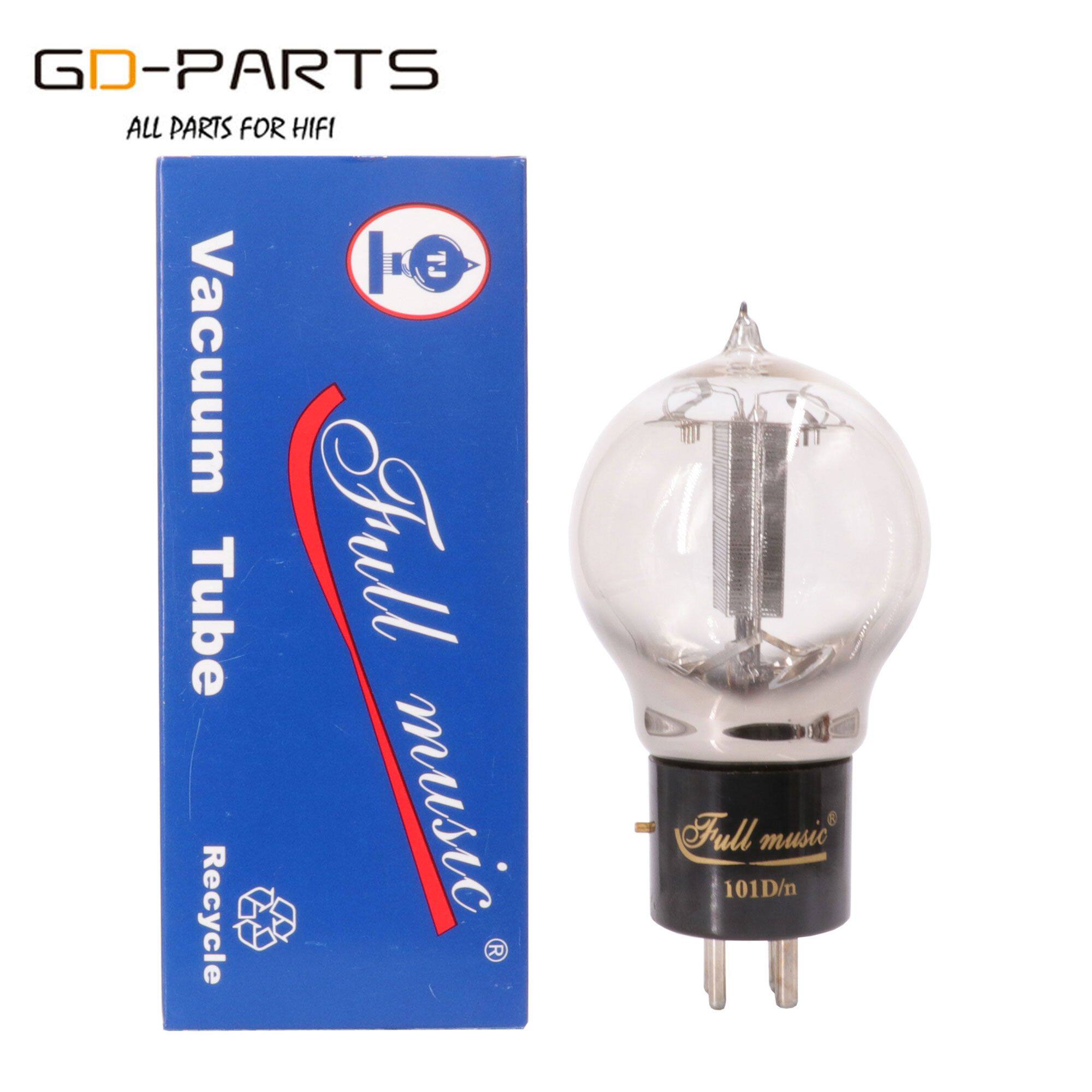

Новая оригинальная подлинная электронная трубка Tianjin Quanzhen fllmusic
Модель: 101d/n
Пекарня сиденье, сетчатый экран, тип мяча, оригинальное точное соответствие.
Основание трубы: держатель виниловой пекарни (та же цена)
Оригинальное сочетание точных, оригинальная заводская гарантия на один год!ПересечениеВ
Теплое напоминание: для особых требований, пожалуйста, свяжитесь с обслуживанием клиентов или покупателем, чтобы оставить сообщение
Непосредственно замените 101D электронные трубки каждого бренда, а модель 101D Electronic Tube универсальна.
Цена цена
Tianjin Quanzhen
Chen 13728690703, 13728716755.
Волшебная карта Цзяо Вуда

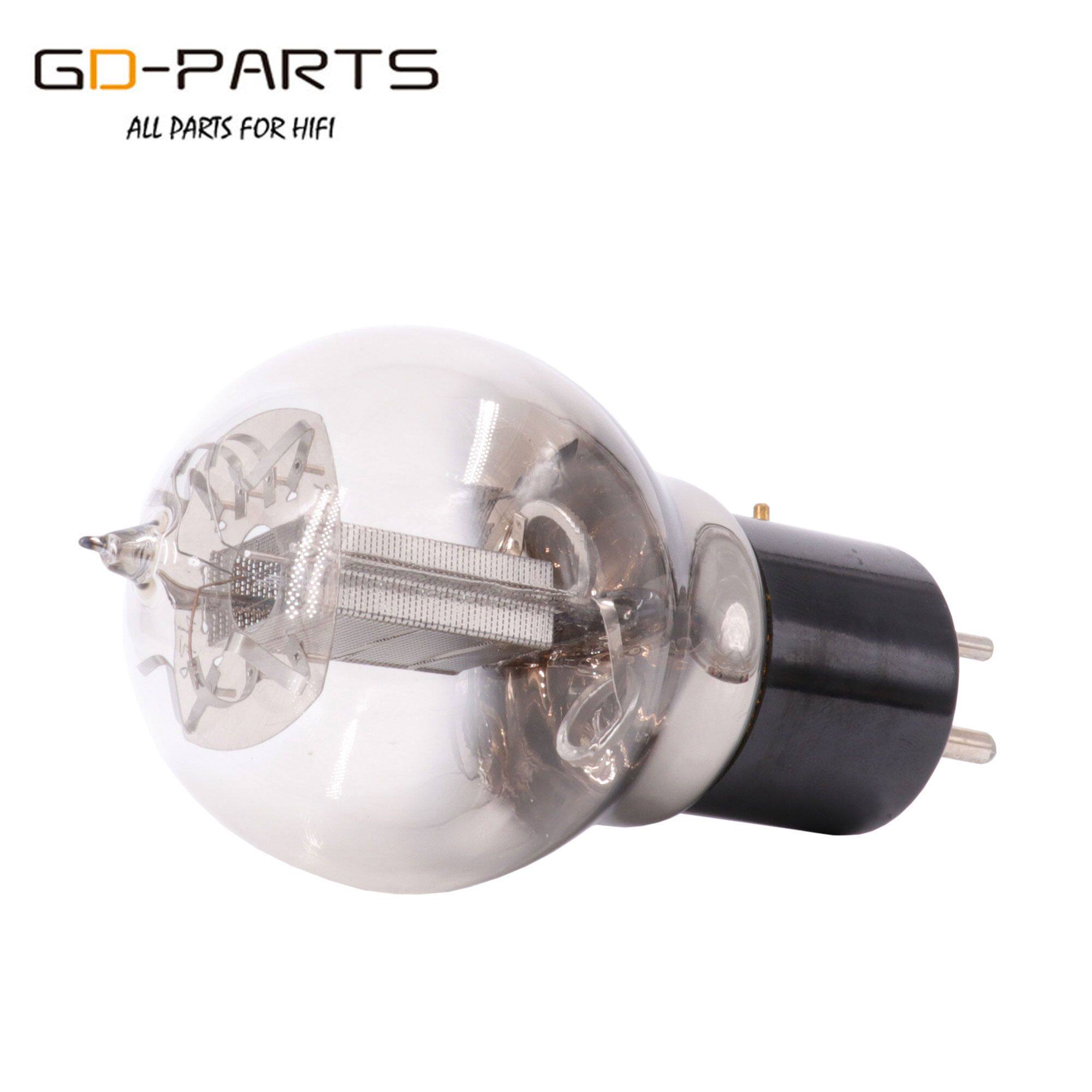

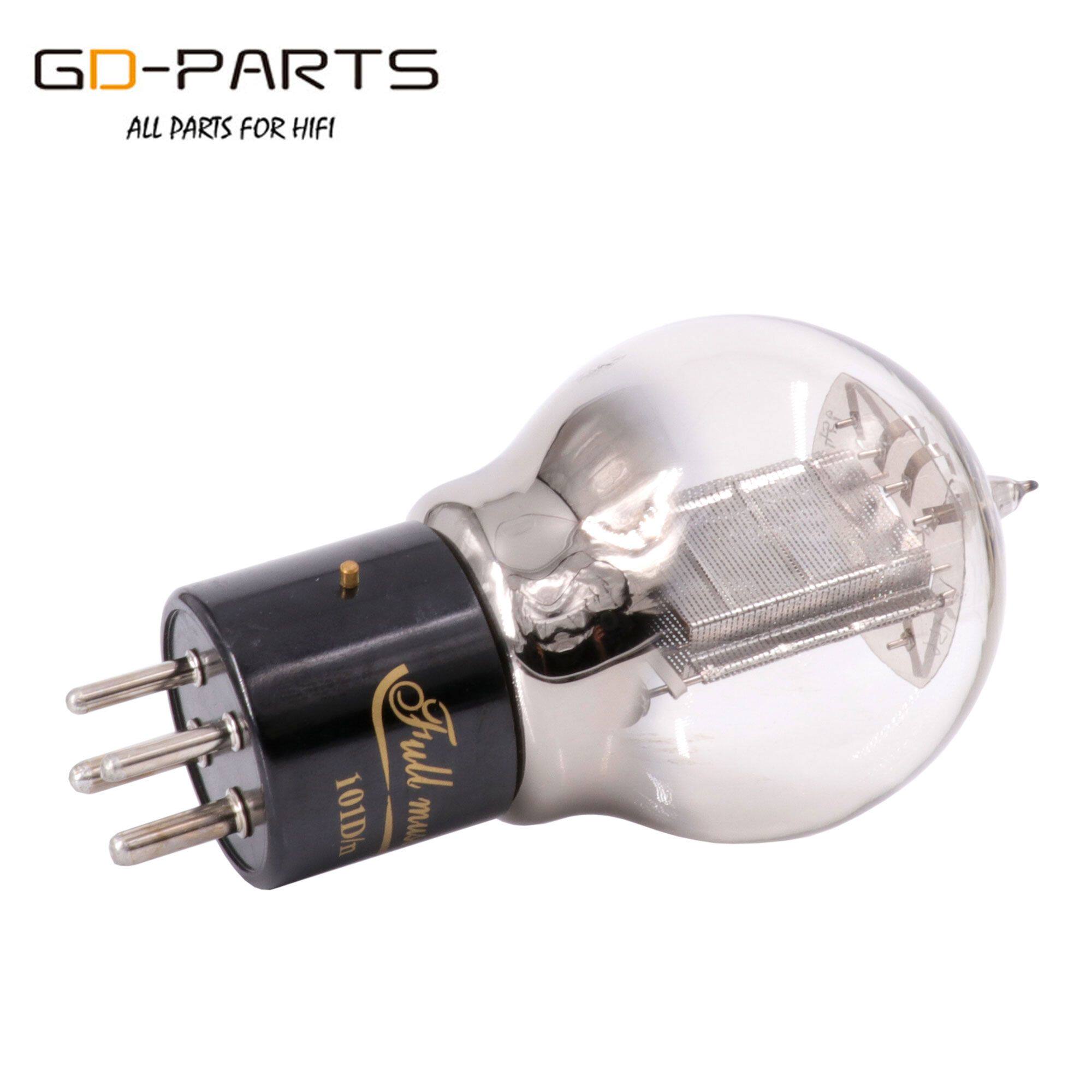

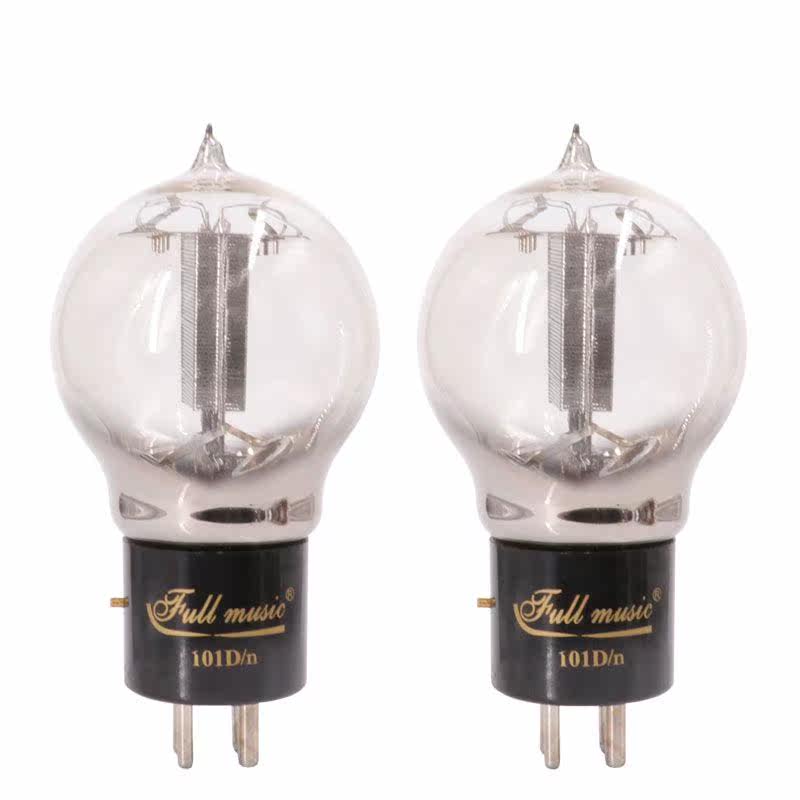

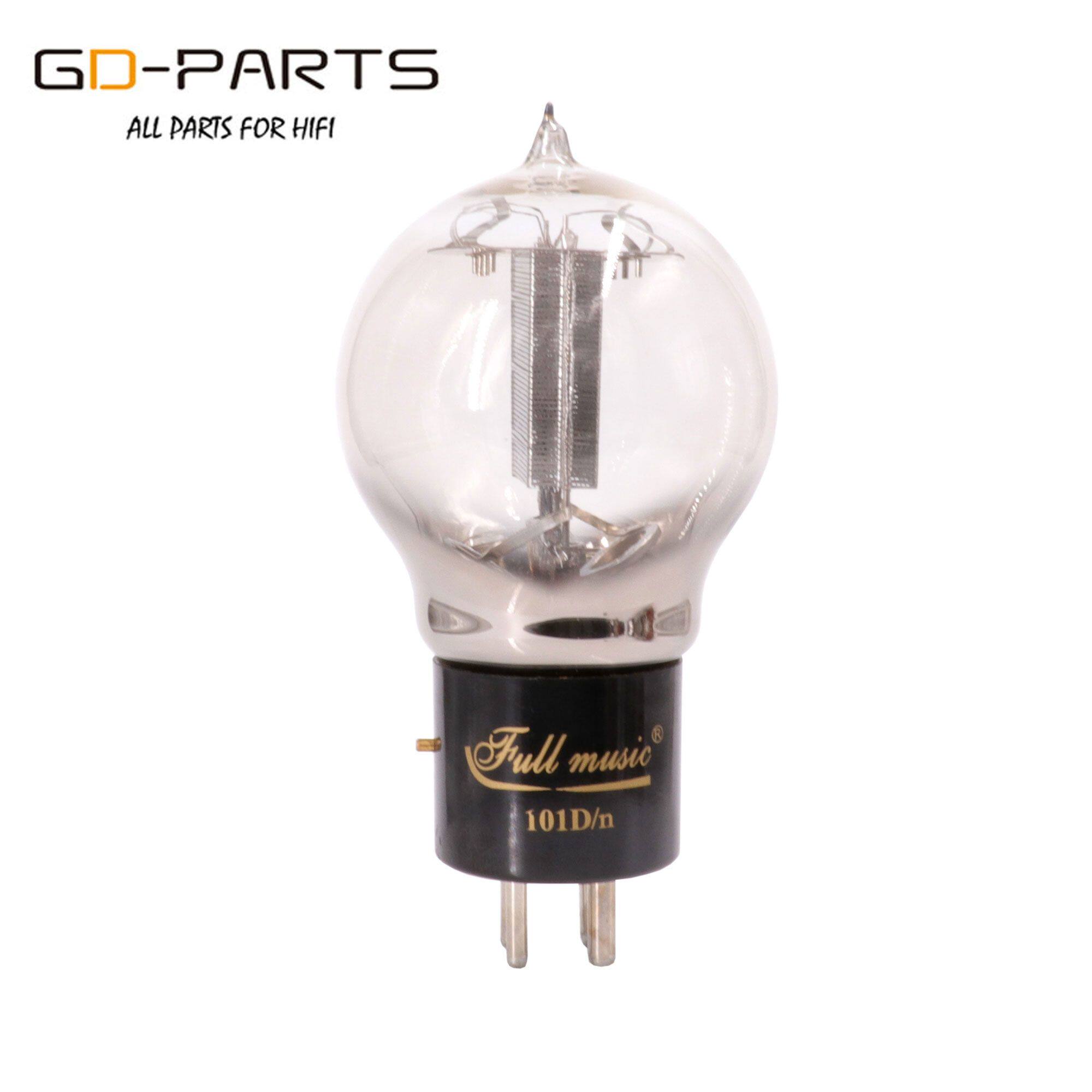

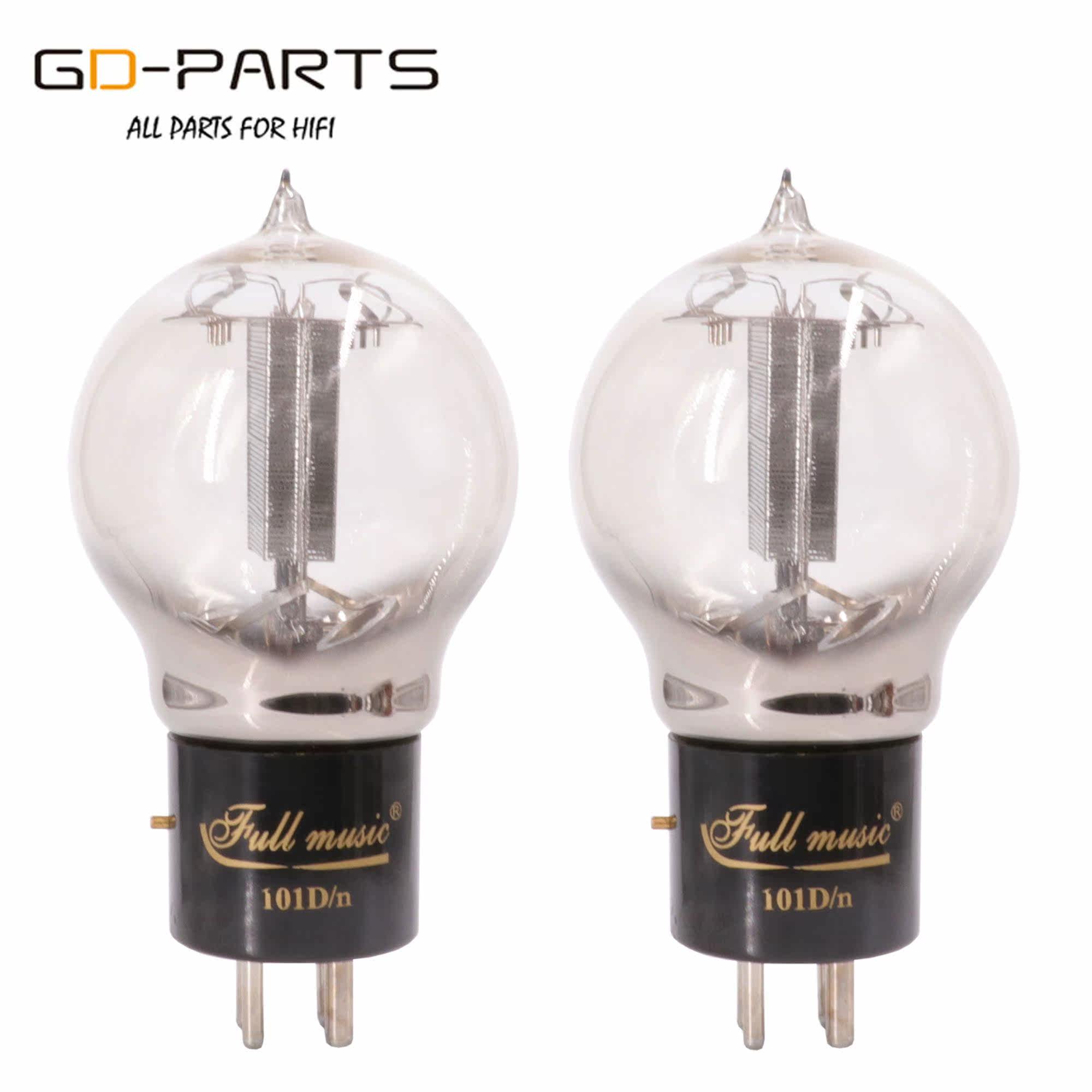

101d/n настоящая вакуумная трубка
Особенности: это сферическая стеклянная оболочка, белое фарфоровое основание с четырьмя золотосеированными булавками, катод прямого оксида, сплошной и сетчатой пластинчатой транзистором.
Цель: Используется для усилителей звука напряжения и усилителей с низким энергопотреблением.

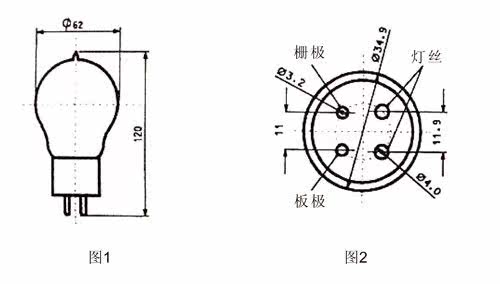

Диаграмма формы и подключаемость трубопровода: диаграмма формы показана на рисунке 1, а диаграмма проводки показана на рисунке 2.
Стандартный статус работы и параметры:
Нагревание напряжения*………………………………………………………………………4.5V
Ток нагрева………………………………………………………………………1.0A
Напряжение доски…………………………………………………………………………160V
Галерея напряжение **…………………………………………………………………………-12V
Полюс полюса…………………………………………………………………………9.9mA
прирост…………………………………………………………………………6.2
Сопротивление тарелки………………………………………………………………………9.3kohms
Средняя характерная кривая:

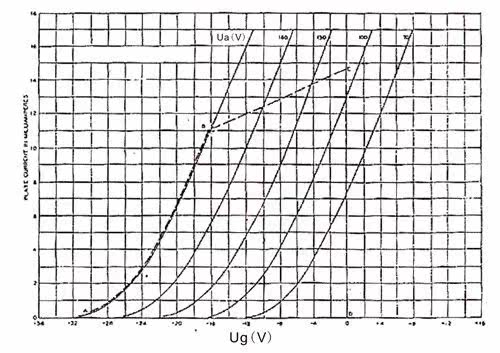

На рисунке 3 представлен ток полюса пластины, а напряжение полюса пластины соответствует нескольким наборам кривых характеристик напряжения затвора.(Источник питания напряжения накаливания переменного тока)
Экстремальная рабочая ценность:
Максимальное напряжение полюсного полюса……………………………………………………………………190V
Максимальный ток пластины……………………………………………………………………15mA
Классификация-густого типа лампочка стекла, белое керамическое основание с четырехвосточным байонетным золотыми булавками, оксидная нить, сплошная пластинка, сетчатая плита триод.
Частота приложений и усилитель частоты носителей. Другие приложения, где требуется небольшая выходная мощность.
Размеры-дименсии, схемы контура трубки и оснований, а также расположение электронедных соединений с базовыми терминалами показано на рисунках 1 и 2.
номинальные условия работы и параметры
Filament voltage……………………………………………………………4.5 V*
Nominal filament current……………………………………………………1.0 A
Plate voltage…………………………………………………………………160 V
Grid voltage………………………………………………………………… -12 В
Plate resistance…………………………………………………………5.3 kohms
Plate current………………………………………………………………9.9 mA
Amplification factor…………………………………………………………6.2
* Используется предложение прямотовой нити. Возврат сетки и блюда связана с отрицательным концом нити.
Characteristics-Average characteristics
Рисунок 3. Показывают типичные кривые токов пластины напряжения сетки для нескольких значений напряжений пластины. Это поставка чередования.
Ограничение условий работы для безопасных норно-нор одновременных оценок
Maximum plate voltage……………………………………………… 190 volts
Maximum plate current……………………………………………………15mA
