TJ Tianjin Fullmusic Quanzhen 805 Электронный труб

Цена: 42 785руб.    (¥2054)
Артикул: 626681238245

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:凤之舞办公专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 1368 1080.7222 620руб.
¥ 39 30.81652руб.
¥ 199 157.213 322руб.
¥ 200 1583 339руб.
  • Информация о товаре
  • Фотографии


2450.00RMB

2500.00RMB

1200.00RMB

650.00RMB

1699.20RMB

790.00RMB

1785.00RMB

240.00RMB

750.00RMB

Компания имеет Tianjin Quanzhen Fullmusic Factory официально отметила сертификат лицензии, чтобы гарантировать, что каждая электронная трубка является совершенно новой оригинальной подлинной.

Новая оригинальная подлинная электронная трубка Tianjin Quanzhen fllmusic

805 Электронный графит -экраны Золотые ноги, подарочная коробка (2 штуки),

Оригинальное точное сочетание, обеспечивая параметры спаривания.



Год гарантии!ПересечениеВ

Керамическая основа, золотые ноги, база с золотыми трубками, графитовый экран, сопоставление экспорта в форме шляпы и иностранные обзоры гудят !!

Прямая замена 805 электронных трубок каждого бренда

Цена - это цена.

Tianjin Quanzhen

Chen 13728690703, 13728716755.





&Император Императора&Rdquo; 845, 211, 805 Series



Чтобы обеспечить надежность и стабильность этого продукта, катод специально изготовлен из импортированного вольфрамового проволочного материала, а фабрика электронных трубки в Пекине на протяжении десятилетий производит большие трубки.&Ldquo; карбонизация” обработка обеспечивает надежное качество катода в качестве сердца электронной трубки.
В дизайне матрицы улучшенная структура принимает комбинированный катод типа консольного типа, тем самым получая богатое гармоническое содержание и достигая влияния улучшения качества звука.Ворота принимает процесс золотого покрытия для точной обмотки.
Комбинированный электрод экрана с использованием графитового материала устраняет шумил Spark, когда работает электрод экрана, что приводит к чистую музыкальную фон, когда трубка работает.
Улучшите посадку между стеклянной оболочкой и кубиком, чтобы матрица была твердой и надежной.
Из вышесказанного не сложно увидеть, что под руководством инновационных идей фабрика Tianjin Quanzhen подчеркивает инновации в дизайне и инновации в процессе, постоянно инновации и создает первоклассные электронные трубки средней мощности.Электронная трубка имеет хорошую производительность и последовательные параметры, которых можно избежать при использовании. При выборе материалов материалы с высокой чистотой вакуумной характеристикой используются для обеспечения того, чтобы материалы были выбраны с научной точки зрения для обеспечения того, чтобы“вакуум внутри трубки”, катод не загрязнен.

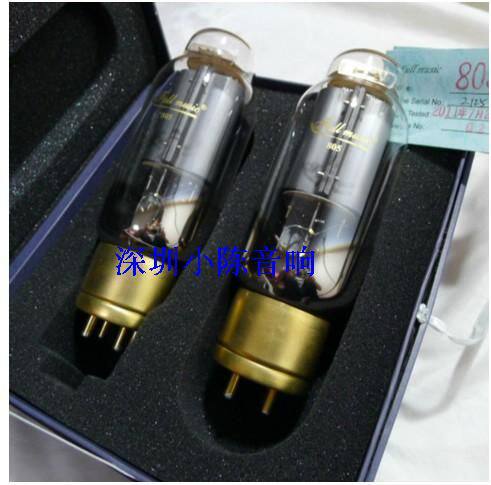

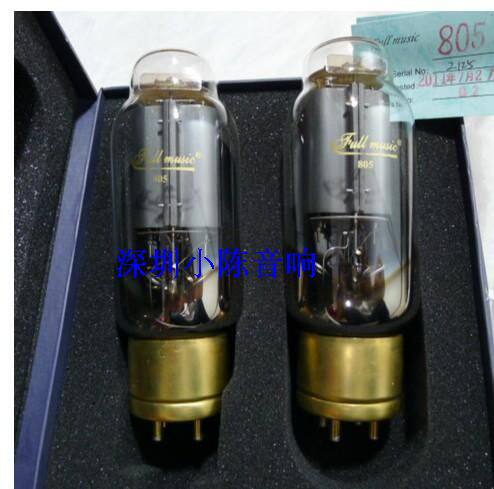

Физическая карта съемки

805 вакуумная трубка

особенность:Это стеклянная оболочка в форме купола, четыре из золота, медные фарфоровые основания, катод вольфрама с карбидом торие, транзистор с графитовой пластиной.
использовать:Используется для усилителя мощности класса B, R-F, усилитель мощности класса C R-F, усилитель мощности класса C R-F и H-F осциллятор.

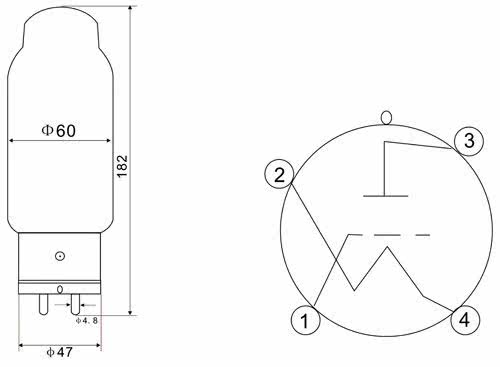

Карта символов и карта проводки трубопровода:Диаграмма формы показана на рисунке 1, а диаграмма подключения показана на рисунке 2.

       Рисунок 1                                Рисунок 2

Стандартный статус работы и параметры:
Напряжение нити*………………………………………………………………………10V
Ток накаливания………………………………………………………………………3.2A
Напряжение доски…………………………………………………………………………900V
Напряжение сетки…………………………………………………………………………20V
Полюс полюса…………………………………………………………………………110mA

*Источник питания переменного тока или поставки филаментов DC
** Галерея питания земли или экстремальное кружок доски подключена к центральной головке трансформатора филаментов.

Рекомендуемый усилитель мощности класса B с двумя трубками (две трубки)






Предельное значение

Напряжение доски
1250
1250
1500
V
Ток пластины (максимальный сигнал на трубку)


2100
mA
Входная мощность (максимальный сигнал на трубку)


315
W
Потребление совета (за трубку)


125
W
Напряжение сетки

-16

V
Напряжение сигнала затвора (PK)
235
280

V
Ток пластины (без сигнала)
148
84

mA
Ток пластины (максимальный сигнал)
500
600

mA
Входная мощность (сигнал)
6
7

W
Сопротивление нагрузки (AA)
6.7
8.2

kohms
Выходная мощность (максимальный сигнал)
300
370

W

R-F Class B-усилитель мощности



Предельное значение

Напряжение доски
1250
1250
1500
V
Полюс полюса
135
115
150
mA
Сетка ток шеста
15
15

mA
Напряжение сетки

-10

V
Напряжение сигнала (PK)
70
70

V
Выходная мощность
55
57.5

W
Протолкнуть силу
11
7.5

W
Потребление питания платы (входной сигнал)


85
W

R-F Class C усилитель мощности и генератор (максимальный коэффициент модуляции каждой трубки в условиях носителя составляет 1,0)



Предельное значение

Напряжение доски
1000
1250
1250
V
Полюс полюса
160
160
175
mA
Сетка ток шеста
60
60
70
mA
Напряжение сетки
-155
-160
-500
V
Напряжение сигнала (PK)
295
300

V
Выходная мощность
110
140
85
W
Протолкнуть силу
16
16

W
Потребление питания платы (входной сигнал)


125
W

R-F Class C усилитель мощности и осциллятор (условия клавиши на силос, если не модулируют)



Предельное значение

Напряжение доски
1000
1250
1500
1500
V
Полюс полюса
200
200
200
210
mA
Напряжение сетки
-95
-100
-105
-500
V
Напряжение сигнала (PK)
225
230
235

V
Выходная мощность
130
170
215

W
Протолкнуть силу
8.5
8.5
8.5

W
Потребление питания платы (входной сигнал)



125
W

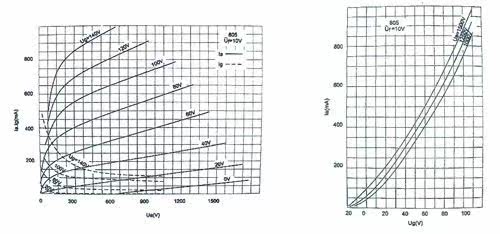

Средняя характерная кривая:
На рисунке 3 представлен ток полюса пластины, а напряжение полюса пластины соответствует нескольким наборам кривых характеристик напряжения затвора.(Источник питания напряжения накаливания переменного тока)

                               Рисунок 3

Экстремальная рабочая ценность:


категория
Push-Pull Class b
Одиночный класс B.
Односторонний класс c

Максимальное напряжение полюсного полюса
1250
1250
1250
1000
V
Максимальное энергопотребление
75
100
100
67
W
Максимальный ток пластины (максимальный сигнал) (каждая трубка)

175
150
175
mA
Максимальный ток сетки



50
mA
