TJ Tianjin Fullmusic Quanzhen 274B/N/+ Электронная трубка 274B Выпрямители 5U4G/GZ34/5AR4
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Компания имеет Tianjin Quanzhen Fullmusic Factory официально отметила сертификат лицензии, чтобы гарантировать, что каждая электронная трубка является совершенно новой оригинальной подлинной.
Новая оригинальная подлинная электронная трубка Tianjin Quanzhen fllmusic

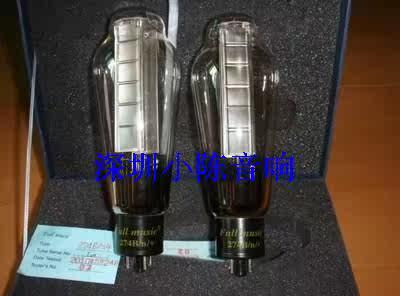

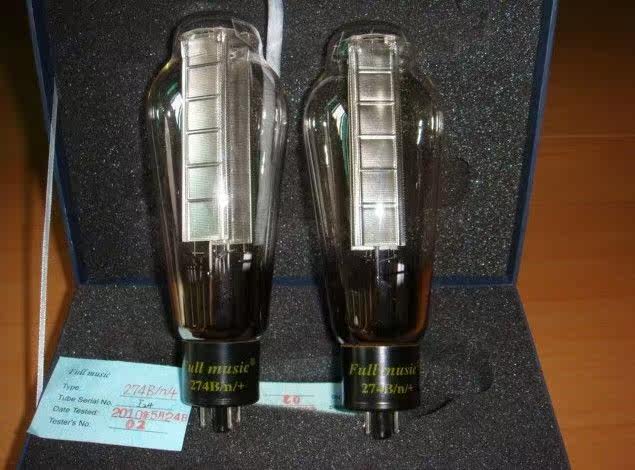

Выпрямительная трубка 274b/n/+ Сетчатый анодЭлектронная трубка (оболочка типа купола), подарочная коробка (2 штуки)

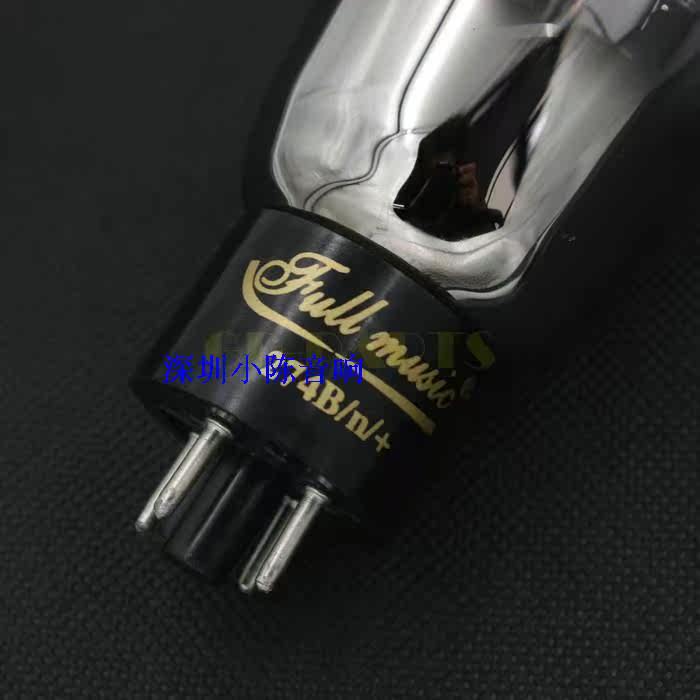

Позолоченные ноги, оригинальное точное соединение (подарочная коробка),Гарантия на один год.
Существует два типа баз труб: черная пекарня и белая фарфоровая основа.(Цена продажи отличается, цена - черная пекарня, а белая фарфоровая база - на 50 юаней, а заводская плата за нее взимает)
прямойЗаменить 5U4G/5Z3P/GZ34/5AR4/274B Электронные трубки каждого бренда
Теплое напоминание: для особых требований, пожалуйста, свяжитесь с обслуживанием клиентов или покупателем, чтобы оставить сообщение.
Если не будет подсказки, отгрузка по умолчанию - это сиденье виниловой пекарни, белое фарфоровое сиденье будет на 50 юаней больше.
Цена по одной (черная пекарня).
Tianjin Quanzhen
Chen 13728690703, 13728716755.

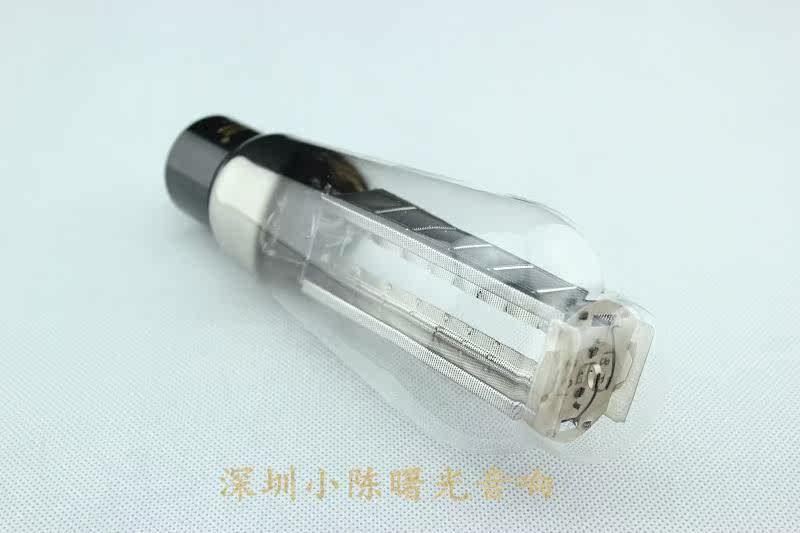

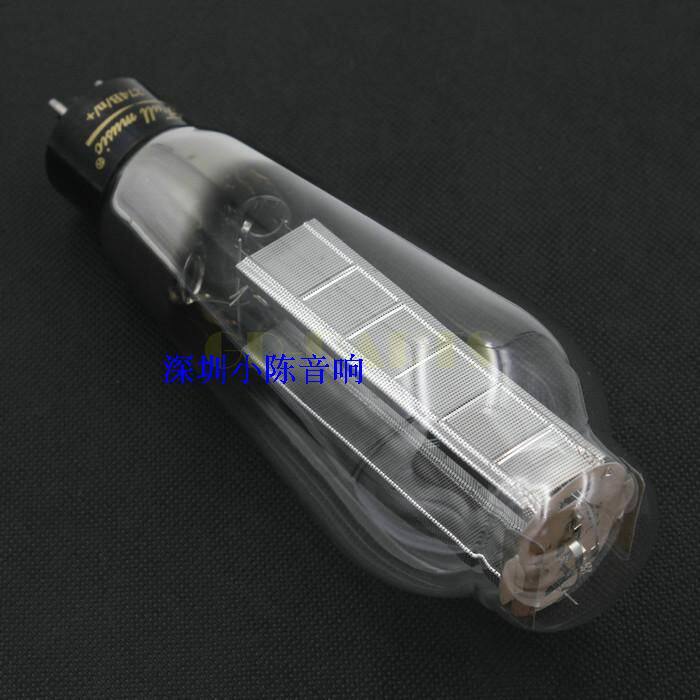

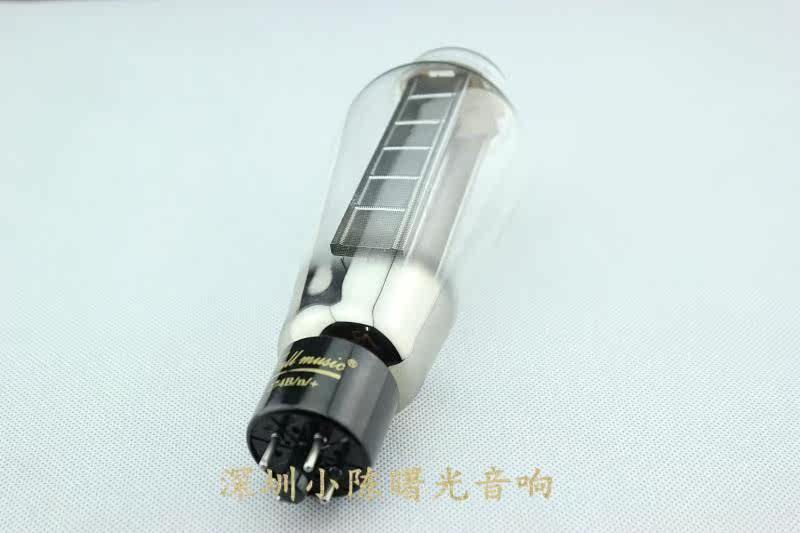

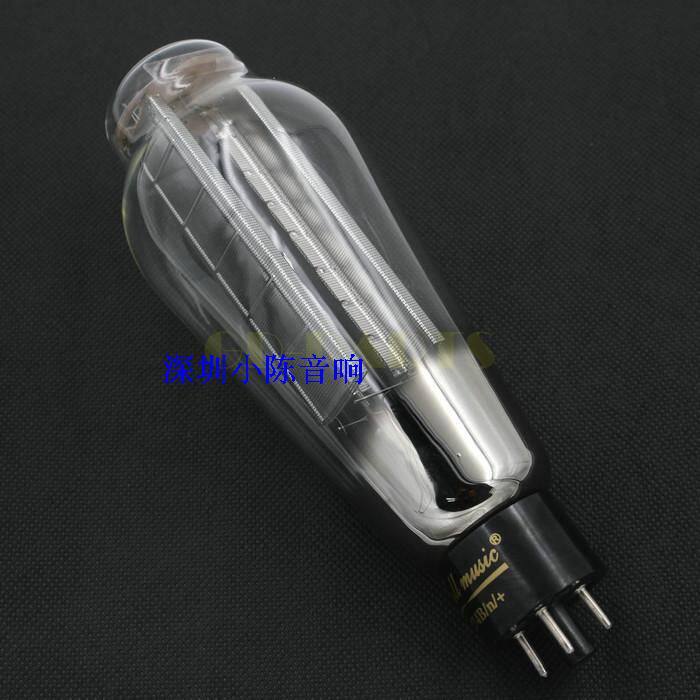

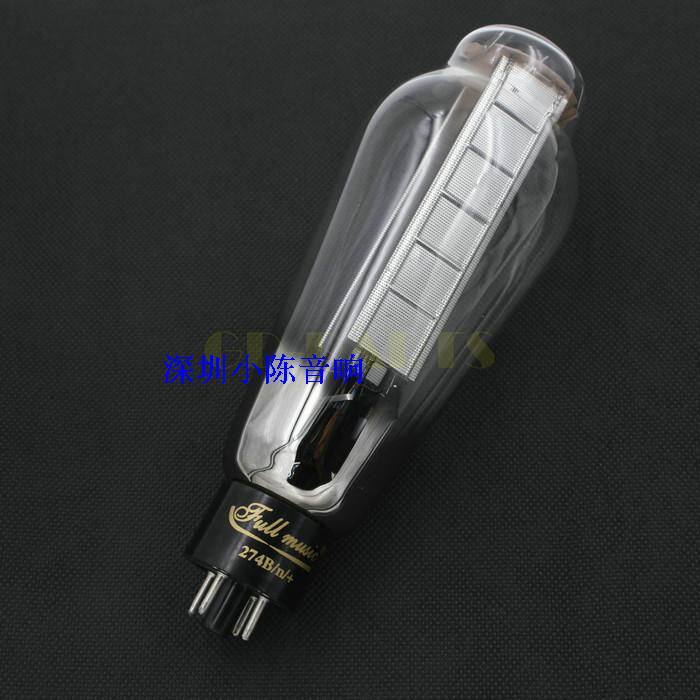

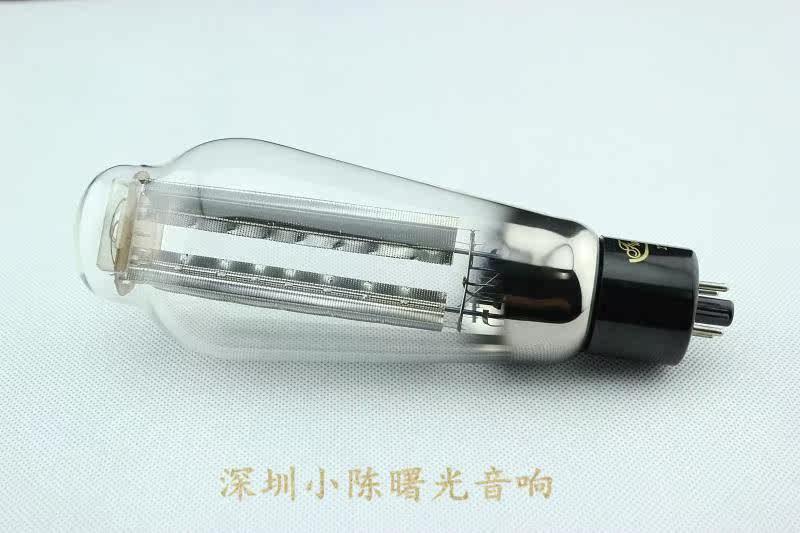

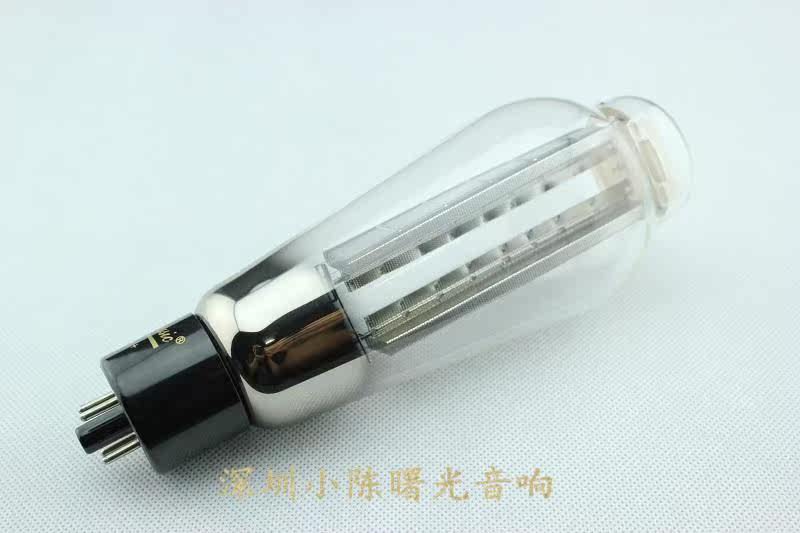

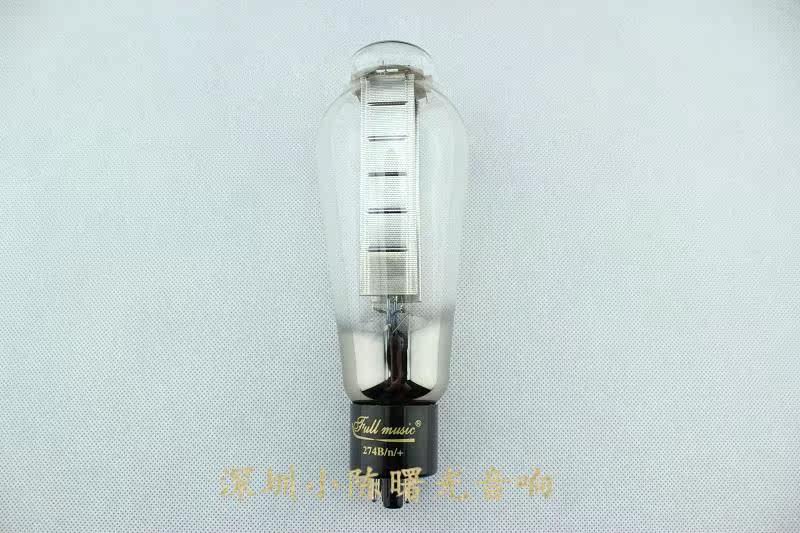

Физическая карта съемки
 |
274b/n/+вакуумная трубка

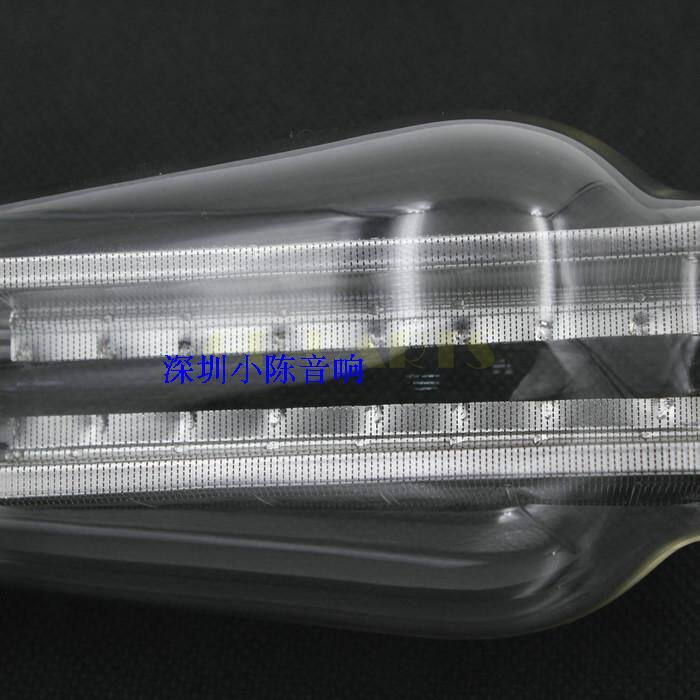

особенность:Это купольная стеклянная оболочка, четвероногий пекарня или фарфоровое основание с золотом, твердый, сетчатый полюс, двойной диод с прямым оксидом.
использовать:Он используется для полного волнового питания питания, с током выпрямителя до 200 мА.

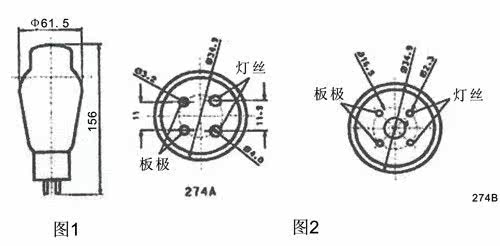

Карта символов и карта проводки трубопровода:Диаграмма формы показана на рисунке 1, а диаграмма подключения показана на рисунке 2.
Стандартный статус работы и параметры:
Напряжение нити*………………………………………………………………………5.0V
Ток накаливания………………………………………………………………………4.0A
Filter L-C
R-M-S AC Plate напряжение……………………………………………………………550V
Общее ток исправления………………………………………………………………………200mA
C-L-C Фильтр
R-M-S AC Plate напряжение………………………………………………………………450V
Общее ток исправления…………………………………………………………………………180mA
*Ак или постоянный источник питания.
Средняя характерная кривая:

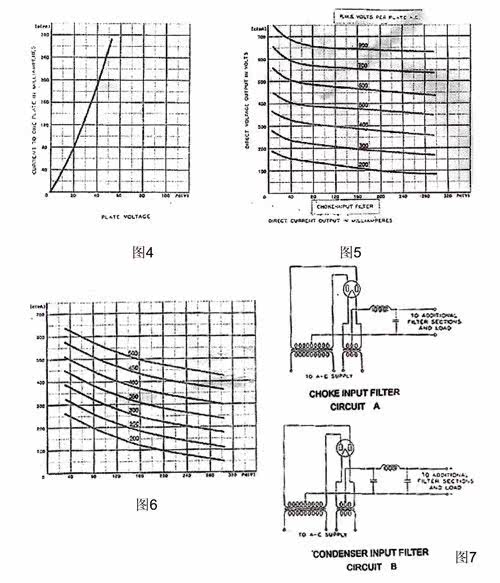

Текущие характеристики напряжения 274a и b/n отдельных диодов показаны на рисунке 4, характеристики выходного напряжения постоянного тока показаны на рисунке 5 и на рисунке 6, а схемы рисунка 5 и рисунка 6 показаны на рисунке 7.
Экстремальная рабочая ценность:
LC входной фильтр
1. Максимальное напряжение связи R-M-S каждый анод………………………………………………550V
Максимальный ток исправления…………………………………………………………………250mA
2. Максимальное напряжение связи каждого анода R-M-S………………………………………………660V
Максимальный ток исправления…………………………………………………………………200mA
Входной фильтр C-L-C
Максимальное напряжение связи R-M-S каждый анод………………………………………………450V
Максимальный ток исправления…………………………………………………………………200mA
Примечание. Входной конденсатор фильтра должен быть меньше 4μ f.
