Описание товара

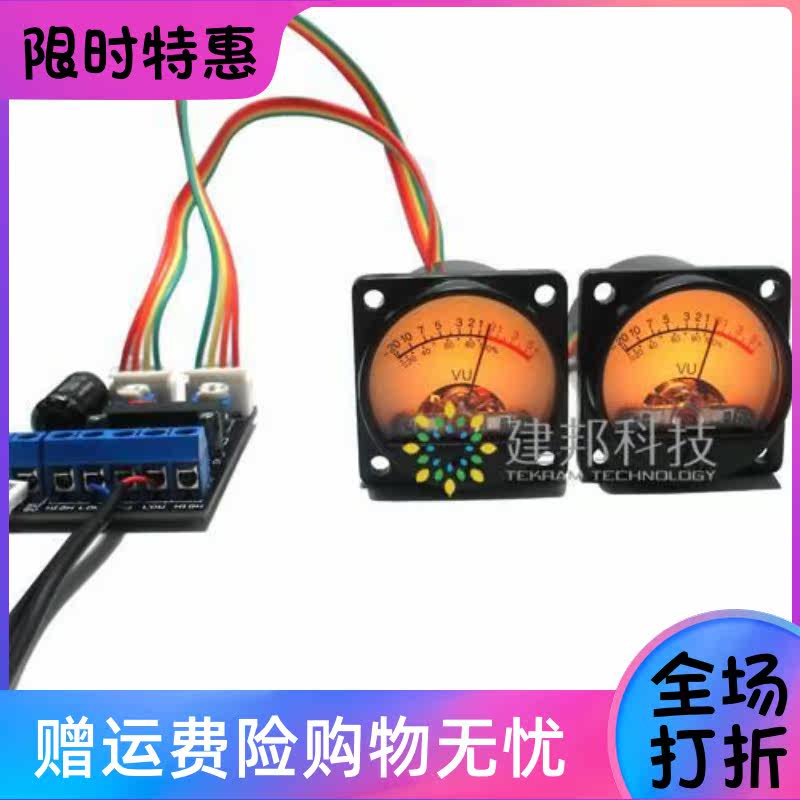

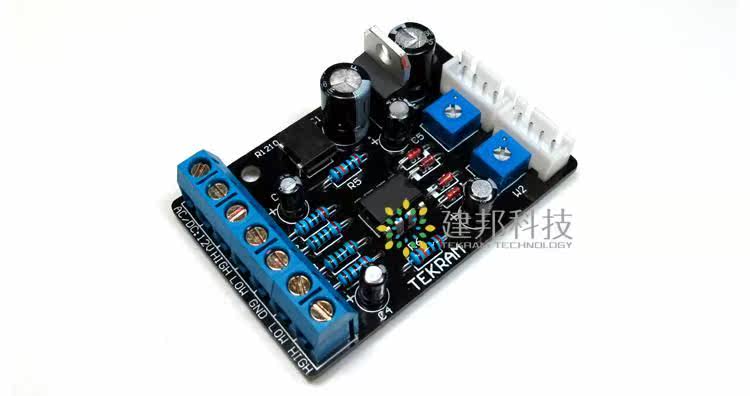

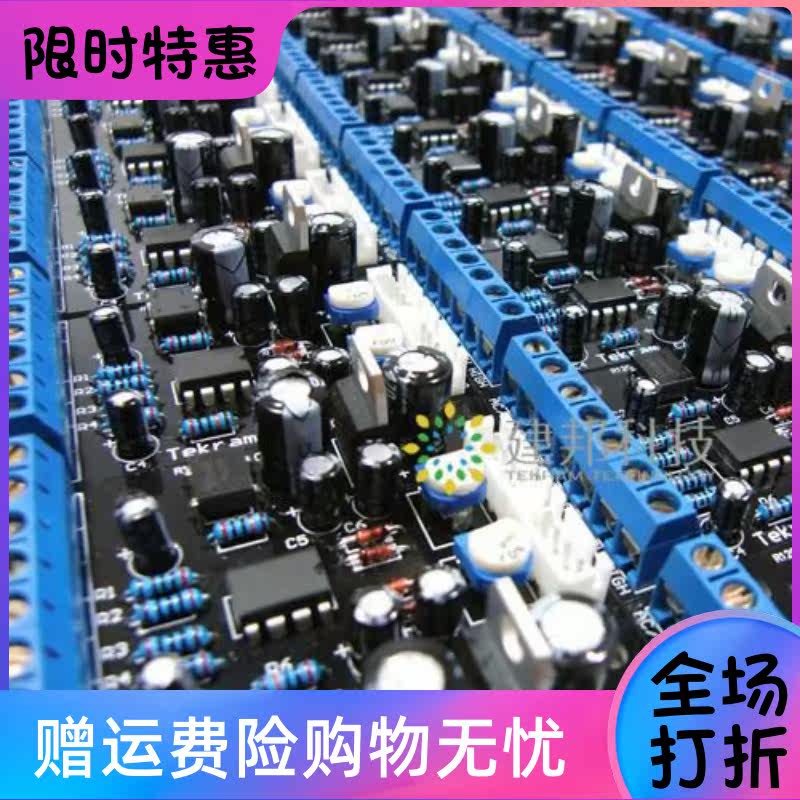

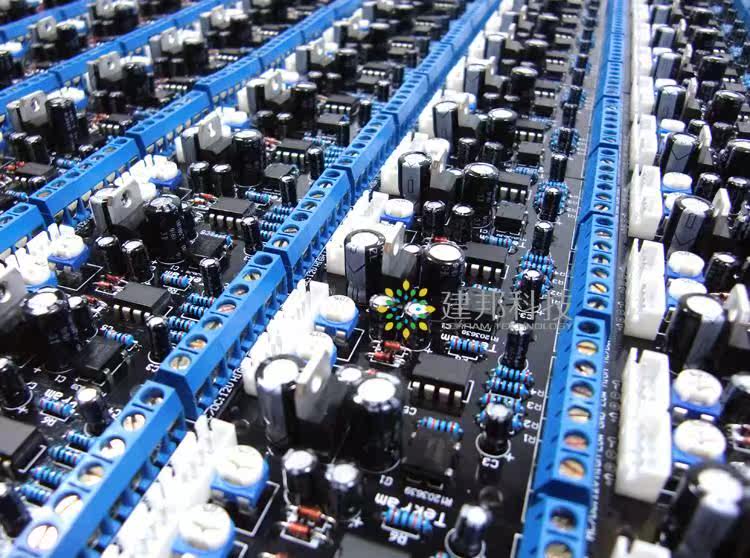

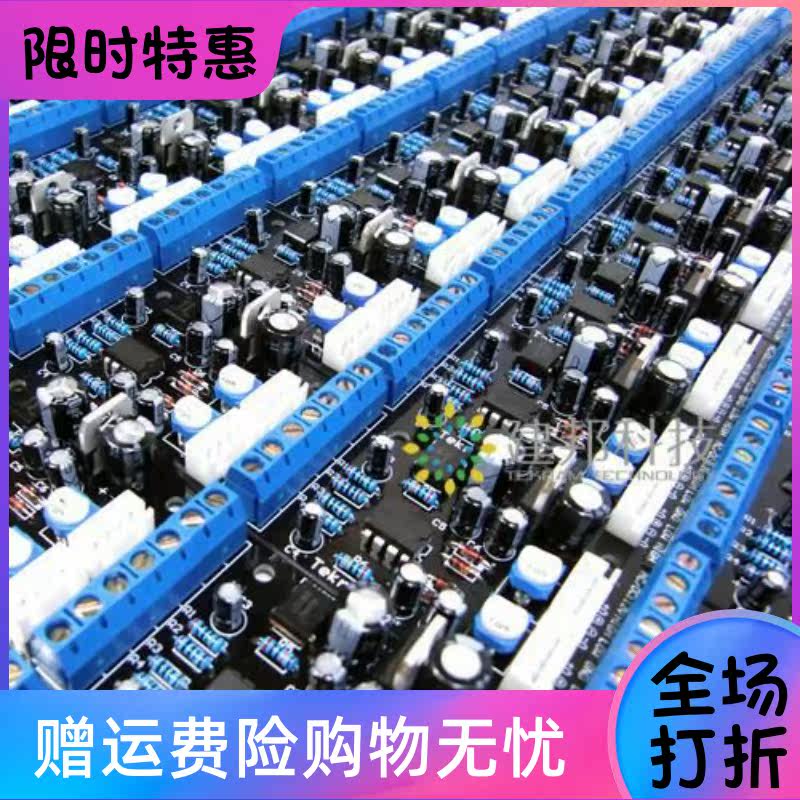

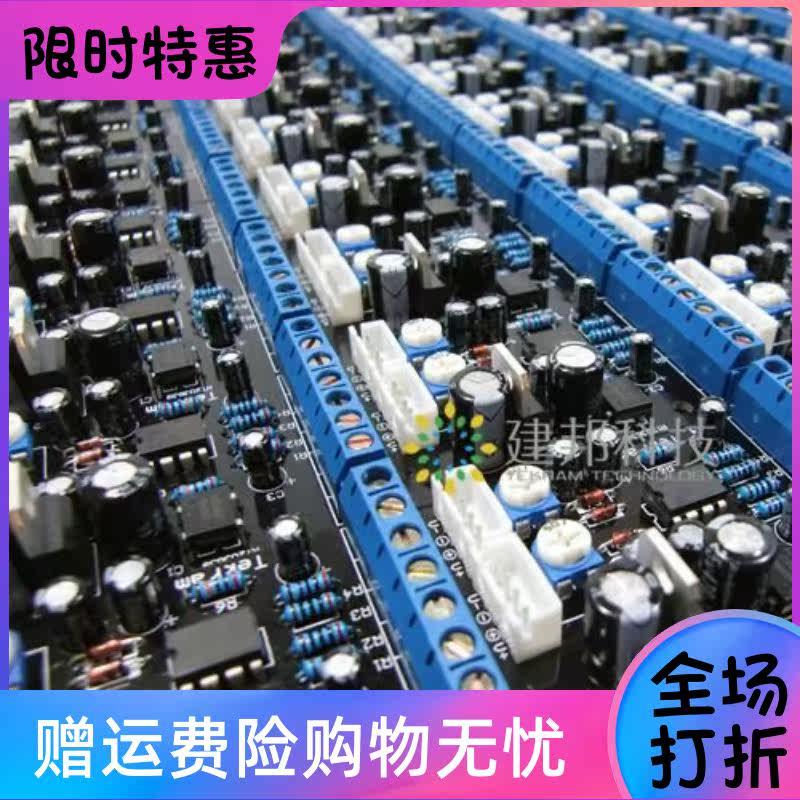

Новая доска для драйвера уровня VU заменяет прекращенный IC драйвера TA-7318P. На головке драйвера лучше влияет, игла быстро поворачивается и чувствительно реагирует и дополнительно увеличивает выходной сигнал на основе цепи 7318. Он может управлять головкой измерителя, которая не может быть управляется предыдущей цепи 7318. Новая модель добавила широкую цепь стабилизации напряжения диапазона, а рабочая производительность более стабильна.Общая планировка оригинальных частей продолжает использовать оригинальный стиль классического дизайна, с красивым внешним видом, изысканным и практичным!Его также можно объединить с цепью расширения, чтобы увеличить функцию пикового индикатора! (Также примечание. Поскольку некоторые недобросовестные торговцы часто копируют, ради прав и интересов, схемы, созданные нашей компанией, будут обработаны конфиденциально в будущем. Пожалуйста, поймите! Ваша!“Всемогущий”Это очень светло и показывает, что мы должны потратить много времени, энергии и денег! )
Дворная доска отображает короткое видео
http://www.tudou.com/v/ehbg2g4m9x4/&rpid=2593318/v.swf
Скопируйте URL в адресную строку, чтобы играть
Инструкции по использованию:

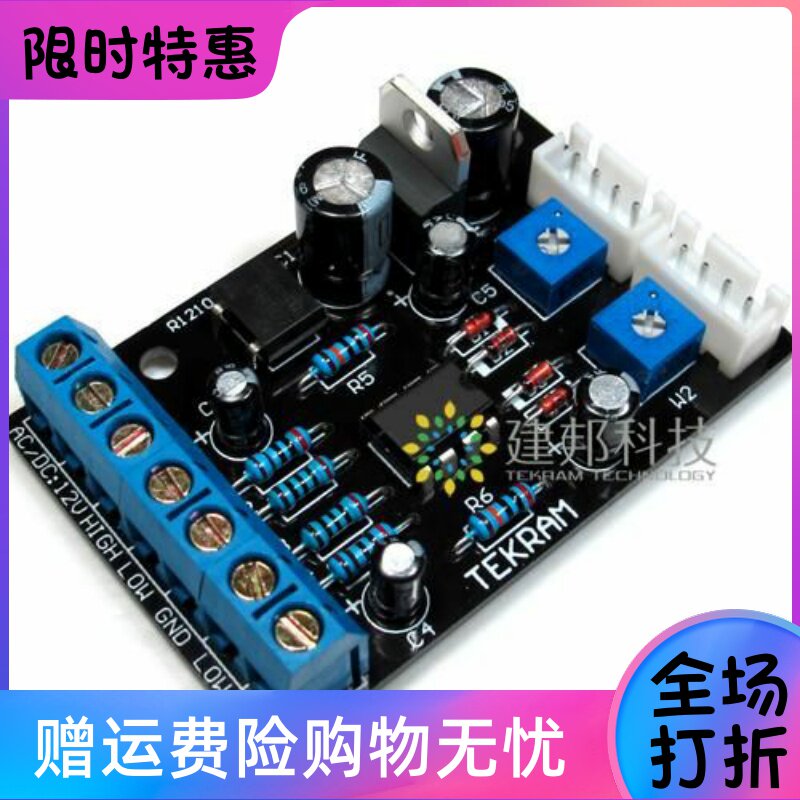

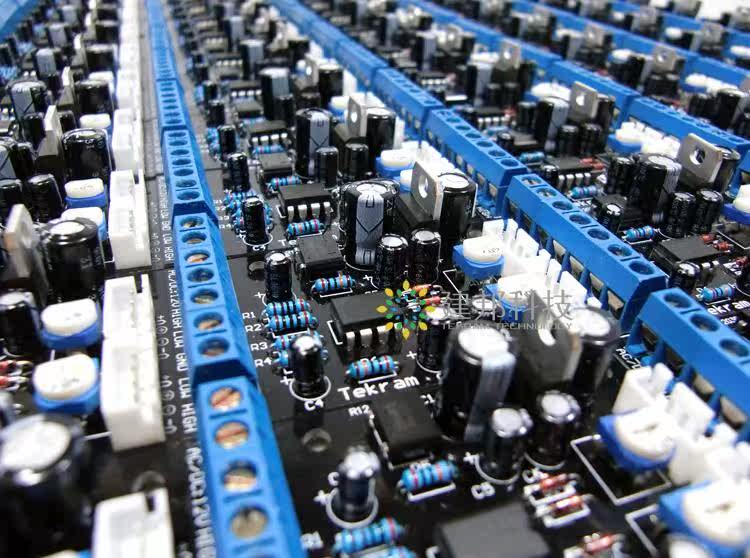

1. Вход сигнала:Плата драйвера предоставляет два метода ввода сигнала, и вы можете выбрать любой из них в соответствии с вашей ситуацией!(Совет: если вы возьмете сигнал на заднем конце объема -потенциометра или выходном конце усилителя мощности, то качание указателя будет управлять потенциометром громкости, то есть указатель колеблется много громкости, и указатель немного разворачивается, если объем невелик.)
① Low, GND, низкий:Это низкоуровневый входной терминал платы драйвера, который используется для подключения аудиосигналов машин CD, компьютерных звуковых карт, предварительных уровней и т. Д. И низкого, GND, низкого при проводке.Соответствует: слева, земля и правые каналы.
(регулироватьДва потенциометра на приводной плате могут управлять размером размер качания иглы.Если сигнал заполнен, указатель колеблетсяЕсли значение, которое вы ожидаете, не соответствует или объем становится меньше, вы можете удалить резисторы R2 и R3 на плате водителя. R2 и R3 являются резисторами ослабления земли при подключении входных сигналов высокого уровня к плате водителя. Они будут использоваться только при использовании входов высокого уровня. Поскольку нет никакого способа определить, какой метод ввода сигнала вы используете, сопротивление припаяется во время производства, и снять резистор гораздо проще, чем припаять. В конце концов, не у всех есть сварочное оборудование. Ха -ха, конечно, это очень особая ситуация, и нет необходимости удалять ее в обычное время!)
High, GND, High:Это высокоуровневая входная терминал платы драйвера, которая используется для подключения сигнала мощности после усиления усилителем. Схема затухания внутри платы водителя ослабляет выходной выход высокого уровня усилителем, а затем отправит его в IC Driver. Схема ослабления включает в себя упомянутые только что упомянутые резисторы R2 и R3. При подключении выходного терминала усилителя два высоких терминала платы водителя подключены к двум красным терминалам усилителя и двумя черными терминалами усилителя. Выберите любой из них, чтобы подключиться к доске водителя.GND терминалСущность

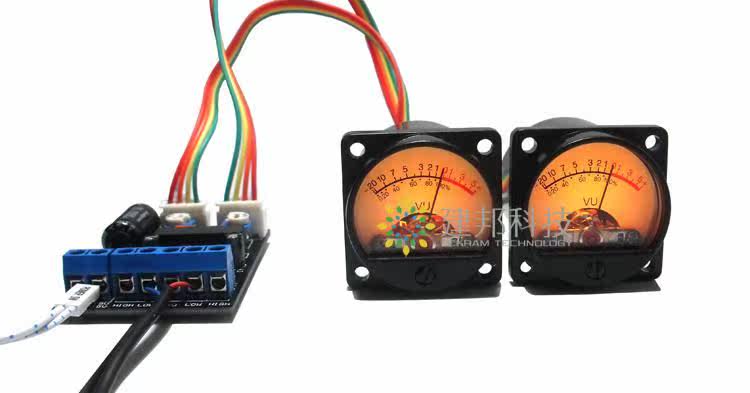

2. Вывод драйвера:

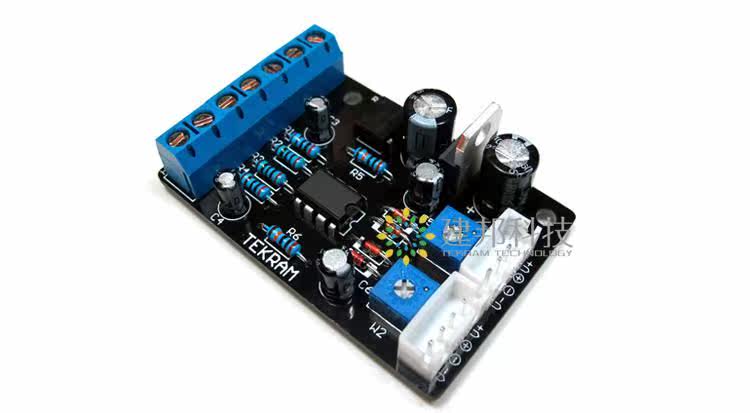

V+, V-, терминалы:Это плата водителя, которая является подсветкой часовой головки, и предоставляет два набора выходных сигналов питания подсветки 12 В. Пожалуйста, обратите внимание на сопоставление напряжения и положительного и негативного направления источника света для часов при подключении.

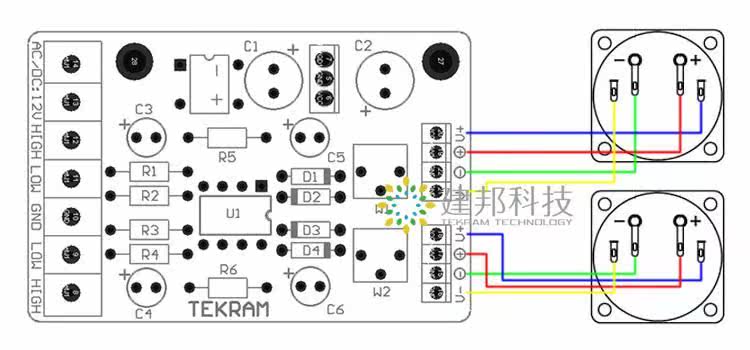

＋, -, терминал:Это выходной терминал головки драйвера драйвера, подключенной к двум показателям соответственно“+”“-”При подключении терминалов обратите внимание на положительные и отрицательные направления полюса.
3. Параметры питания:
Рабочее напряжение:AC/DC 12-15V AC/DC Широкий диапазон рабочих напряжений переменного тока и постоянного тока (для их питания рекомендуются независимые трансформаторы или независимые обмотки.ПересечениеПолем
Рейтинг мощности: 3 Вт
4. Размер платы:60*39mm
5. Случайные вложения:Кабель подключения заголовкаПоловина метра, разделенная на два.
Готовые изделия были протестированы для включения и старения и точно скорректированы в соответствии с головой модели выбранной модели!

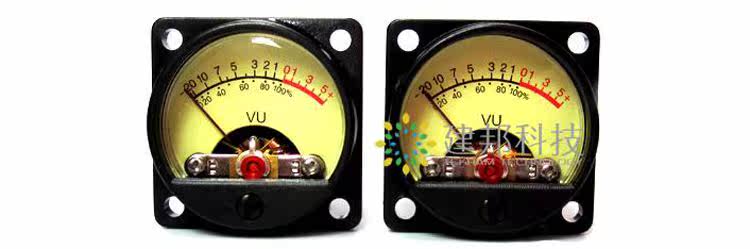

Vu Surface Connection:http://item.taobao.com/item.htm?id=5622298189

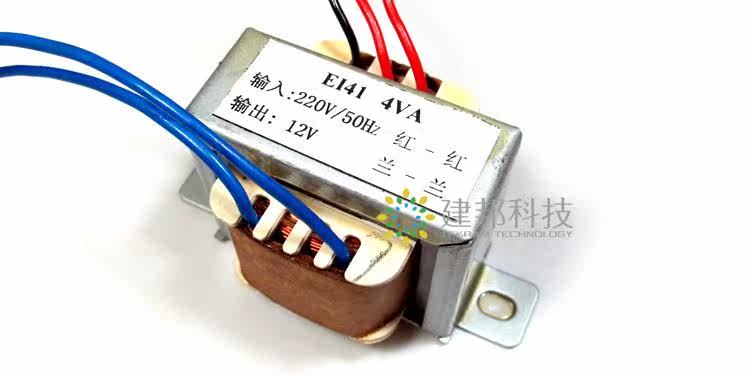

Power Transformer AC 12V, подготовленный нашим магазином, специально разработан для источника питания на эту доску!
Соединение трансформатора:http://item.taobao.com/auction/item_detail.htm?item_num_id=8523696545
