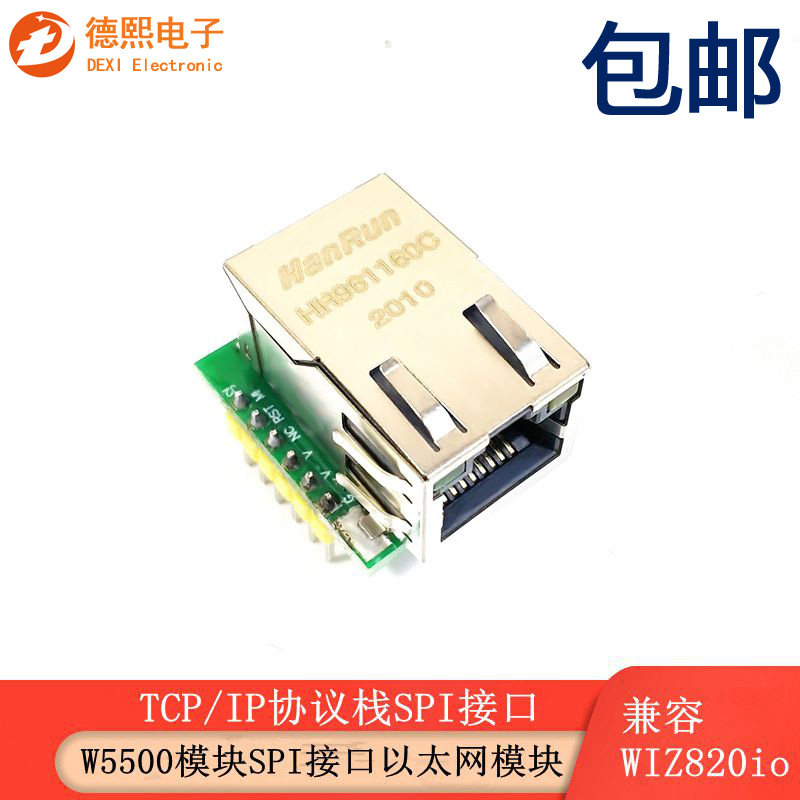

W5500 Ethernet Network Module Interface/Ethernet/TCP/IP -протокол совместим с Wiz820IO
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка на данные: https://pan.baidu.com/s/1rotnblz7oyqjgwuhpsrga Извлечение кода: BQRA
ПРИМЕЧАНИЕ. Этот модуль не является прозрачным прозрачным модулем передачи SPI. Он требует использования единичных микрокомпьютеров с заглушкой - -хип. Пользователи должны понимать, как использовать чип W5500.
Функции:
80 МГц высотой скорость SPI интерфейс
Встроенный -В аппаратном стеке протоколов TCPIP пользователи практически не нуждаются в освоении сложных знаний о сетевом протоколе
Поддержка до 8 подключений
Поддержка TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPOE Protocol
Интегрированный уровень канала данных, физический слой
Поддержать пробуждение потери мощности
Поддержка интерфейса последовательного интерфейса с высокой скоростью (режим SPI 0 ~ 3)
Внутренние 32 -километровые байты
Встроенный 10baset/100basetx Ethernet Physical Layer (PHY)
Поддержка автоматических переговоров (10/100 на основе полной двойной работы/полудажного работы)
Не поддерживайте IP -осколки
3,3 В.
Отображение состояния светодиода (полная двойная работа/полуавчарка -Work, сетевое соединение, скорость сети, состояние активности)
Небольшие корпусы, что удобно для встроенных применений
Предоставьте рутину применения C
Особенности продукта:
Метод источника питания: 3,3 В.
Форма интерфейса управления: Уровень TTL 3,3 В, интерфейс SPI; 2*Игла с одной -мощностью
Размер печатной платы (мм): 23 * 25 мм
Механический размер (длина * ширина * высота): 28,5 * 23 * 24 мм
