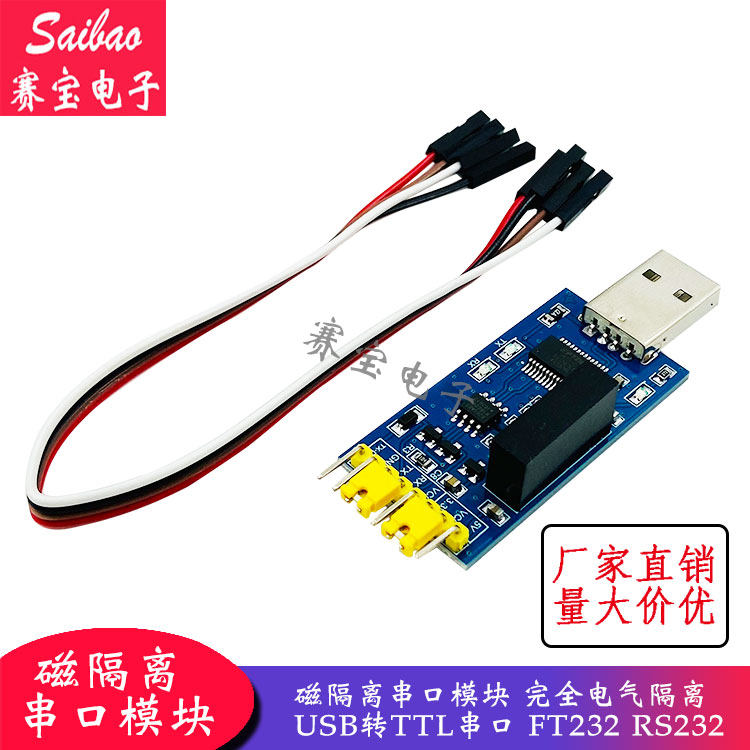

FT232 Изоляция серийного порта модуль USB до TTL USB к магнитной изоляции FT232RL Электрическая изоляция
Цена: 846руб. (¥40)
Артикул: 622691682416
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
|
Бесплатная судоходная зона: Ляонинг, Джилин, Хейлонгццзян, Пекин, Тяньцзинь, Хэбэй, Шаньси, Шаньдун, Шанхай, Цзяньгсу, Анхуи, Чжэцзян, Цзянси, Хунан, Хенан, Гуанг, Гуанси, Хайнан, Фуцзянь Гуаджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гиджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гидж.
Информация о продукте:
https://disk.baidu.com/YES/1NZYES_Не боимся неудач - Возможно в PT D6 -A7sea
Пожалуйста, не принимайте чип CP2102 и этого модуля, чем цена, стоимость чипа более чем на десять юаней выше.И этот модуль является зрелым и стабильным, хорошо продается в течение 2 лет, средний уровень сигнала и источник питания можно переключаться между 3,3 В до 5 В. Хотя некоторые продукты отключенного CP2102 имеют выходной сигнал 3,3 В, уровень сигнала не может быть переключен. Сказать, что это совсем не так. Зрелый и доступный модуль.
Используется оригинальный импортированный чип FT232RL, и решение превосходного слова преобразования USB -порта отрасли -устойчиво и надежно. Он лучше, чем старые модные чипы, такие как CP2102/CH340/PL2303.
1500V является полностью электрическим, интегрирует независимый источник питания, защищает диод, стабильность с высокой скоростью, полностью защищает внешнее воздействие, урон USB с коротким циклом, а также сбой компьютера и синий экран, вызванный сильным помехи.
Независимо от того, является ли оборудование отладки с высокой силой, сильными вмешательствами или обычными платами с низким напряжением, таких как однопроизводительные микрокомпьютеры, рекомендуется использовать серийный порт изоляции, который может эффективно избегать таких проблем, как повреждение USB, синие экраны и другие проблемы, вызванные случайным коротким замыканием, что значительно улучшается, что значительно улучшается. Безопасность.
Возможности модуля
1. Оригинальный импортированный FT232 Основной контроль, лучший чип USB -TTL в отрасли, стабильность с высокой скоростью, предельная скорость 2 Мбит / с (максимум 1843200 бит / с)
2. Интегрированная схема изоляции, хорошая стабильность, быстрая скорость, низкая код ошибок.
3. Интегрированная мощность изоляции кирпичного типа, для части изоляции не требуется внешний источник питания. Он легко использовать. Его можно напрямую использовать в качестве обычного последовательного порта TTL.
4. Увеличьте зону отделения изоляции с шириной более 4 мм, сохраняя достаточное расстояние скалолазания.
5. Выведите конец TX RX, чтобы интегрировать защитный диод, чтобы улучшить сопротивление сопротивления.
6. На выходе электрического соединения нет электрического соединения, что полностью гарантирует, что порт USB компьютера не будет поврежден из -за внешнего короткого замыкания и воздействия.Избегайте сбоев компьютера и нестабильной связи, вызванной вмешательством.
7. Уровень выходного вывода может быть переключен, чтобы адаптироваться к системе 5 В/3.3 В, которая является гибкой и простым в использовании.
8. Поддержите источник питания внешнему малочному электроэнергию, максимум 150 мА.(Как правило, вы не можете подключить его при общении)
9. Эндорфитический изоляционный диод, поддерживая запись однократного микрокомпьютера STC (программа записи одного машины STC STC в настоящее время должна быть отключена и холодно. Скачания не удалась, только серийный порт с карантинным диодом может быть использован. )
10. Интегрированная питание, отправить и получить три светодиодных индикатора.
Основные параметры:
Тип модуля: магнитная изоляция USB к серийному порту TTL
Номинальная связь: 600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230800/460800/921600/1843200BPS (2M)
Максимальная скорость связи аппаратного обеспечения: 2304000bps (2M, нужна поддержка программного обеспечения)
Выход уровня: 5 В/3.3 В может быть переключен
Выход мощности: 5 В/3.3 В может быть переключен (модуль мощности изоляции)
Выходная мощность изоляции: 150 мА (полностью изоляция с USB)
Светодиод: синяя инструкция USB Power, 1 индикатор красной отправки и 1 зеленая инструкция по получению.
Защита от портов USB: предохранители 200 мА полностью изолированы от выхода.
Вспомогательная функция: привлечение обратного диода, поддерживая ход микроконтроллера STC, не будет неполного сбоя питания.
Специальная записка:
1. На рынке есть некоторые модули изоляции, которые требуют внешнего источника питания. Этот модуль не требует внешнего независимого источника питания. Его можно использовать в качестве обычного USB для последовательного порта TTL!
2. Выход модуля-уровень TTL (5 В/3,3 В), а не RS232 (+-15V).
Объяснение трубки
1,5 В/3,3 В выберите контакты: переключите короткую крышку -циркут, чтобы выбрать выходное напряжение.(Должен быть подключен)
2.tx/rx: нога трубки последовательных данных (ссылаясь на TX/RX модуля, RX/TX, соответствующий внешнему устройству)
3.VCC/GND: мощность/заземление (GND должен быть подключен, VCC может быть приостановлен)
4.P30: при написании однократного микрокомпьютера STC STC подключен здесь штифт P30 MCU (нога трубки P31 от MCU подключена к RX).Его также можно использовать в качестве ноги TX Tube.
Во время поставки короткая крышка для ног TX/RX -трубки напрямую подключена к тестовым функциям, которые можно удалить при использовании.
Какие среды должны быть изолированы USB -интерфейс?
USB -интерфейс уже является электронным инженером, одним из самых распространенных интерфейсов ежедневной работы сотрудников и жизни.С растущей конкуренцией между компьютерной отраслью и более низкой ценой продукта, заставив большинство продавцов упростить защитную часть интерфейса материнской платы компьютера, которая может быть упрощена, и она может его сохранить.Интерфейс USB не только часто связывается с человеческим телом, внешним контактом, но также много раз он также питается для внешнего оборудования.Внешнее сильное электричество и сильное помехи вызывают большое давление на USB -порт.Это привело к USB -интерфейсу многих ударов по компьютерам заранее, и даже материнская плата повреждена.
1. Электрическое оборудование, содержащее сильное электричество
Оборудование содержит сильное электроэнергию (например, высокое напряжение, инвертор, двигатель и т. Д.), Соединение интерфейса USB, может сжечь интерфейс USB.
Он должен быть изолирован для обеспечения USB -порта, материнской платы и личной безопасности компьютера, что может эффективно избежать повреждения порта USB и личного повреждения.
2. Электрическое оборудование с сильным вмешательством
Такие как двигательные драйверы, инверторы и т. Д.Интерфейс USB может быть разделен через это устройство, чтобы избежать помех от компьютера.
3. Оборудование чувствительного к шуму
Сам компьютер также является источником шума. Благодаря изоляции USB -порта в конфиденциальном устройстве можно избежать высокочастотных помех компьютера, чтобы лучше получить данные, такие как аудио оборудование, точное оборудование измерения и медицинское оборудование.
4. Обычное электронное оборудование
Для обычных электронных устройств, благодаря проблемам, которые могут эффективно избежать эксплуатационных ошибок, короткие поврежденные компьютерные USB -порты, синие экраны и другие проблемы, что значительно повышает безопасность работы.

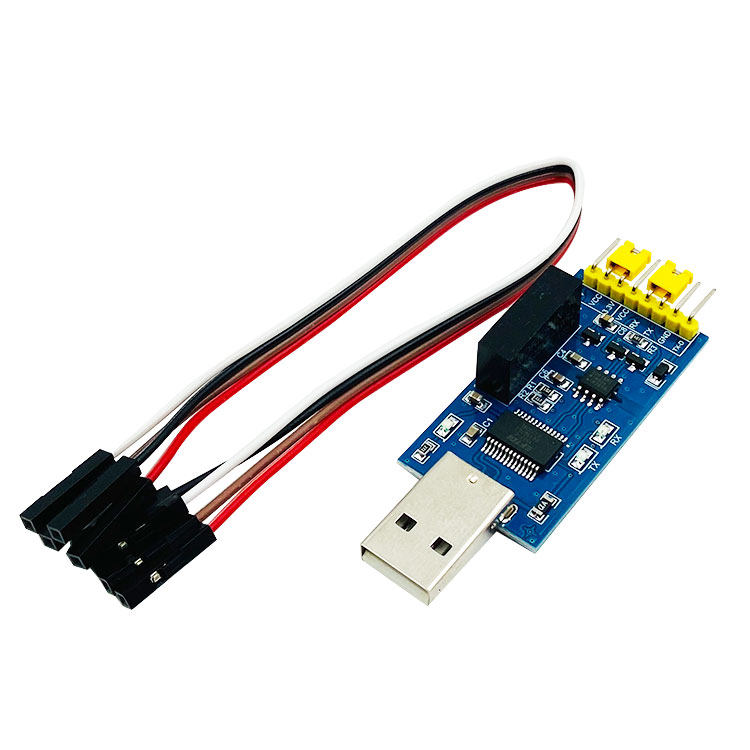

Реальная съемка:
