USB USB v1.3 Полный набор адаптерных автомобильных программистов

Цена: 2 139-5 134руб.    (¥101.22)
Артикул: 622126302736
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:汽车诊断工具之家
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥190039 767руб.
¥9500197 885руб.
¥4008 424руб.
¥12254руб.
  • Информация о товаре
  • Фотографии
Классификация цветов: Хозяин, Полный набор хоста + небольшие доски, MANICFRAME + большой набор плат

Language: English.

Version: HW:V2014;
SW:V1.3

Product Information

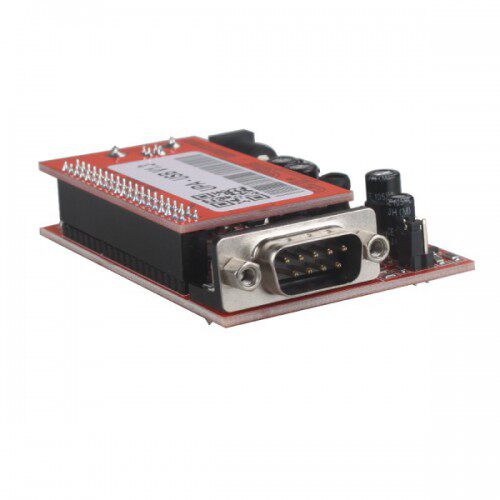

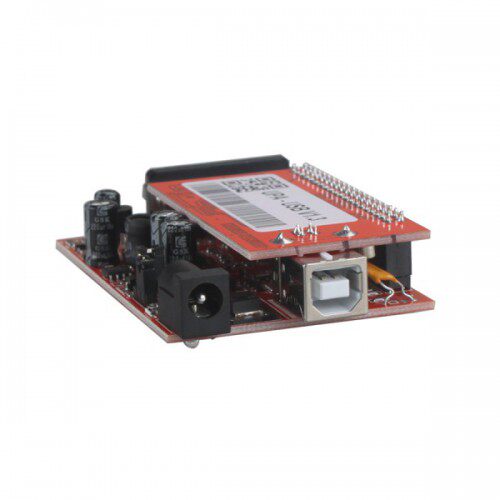

Upa-usb 2012 представляет собой полный комплект со всеми адаптерами. Основное устройство можно напрямую подключить к Elrasoft.com UUSP (последовательный программатор UPA-USB) или с помощью дополнительного удлинительного кабеля DB9 «папа/мама» 1:1. Он оснащен 40-контактным разъемом ZIF для всех узких и широких устройств DIP/DIL, а также 16-контактным разъемом SOIC ZIF (150 мил, узкий) для подключения наиболее часто используемых устройств.
Конфигурация устройства выполняется по специальным ключам конфигурации, которые делают работу удобной и безопасной составной для проводки всех вручную.
Дополнительные пакеты могут быть покрыты часто доступными адаптерами, подключенными к 40 -контактным гнездам ZIF.
Основное устройство также включает в себя 10 -контактный разъем ISP, где включенные адаптеры ISP могут быть подключены к кабелю пользователя 1: 1 (входит в комплект). и безопасно по сравнению с пайком или использованием клипов, соединяющих все вручную.

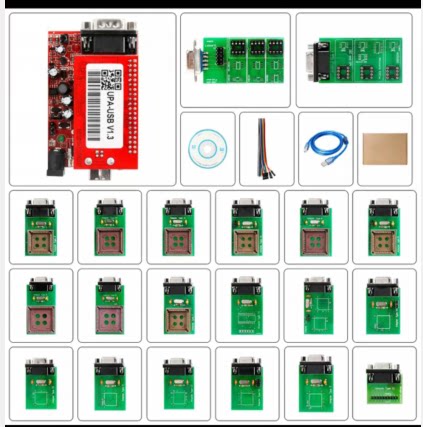

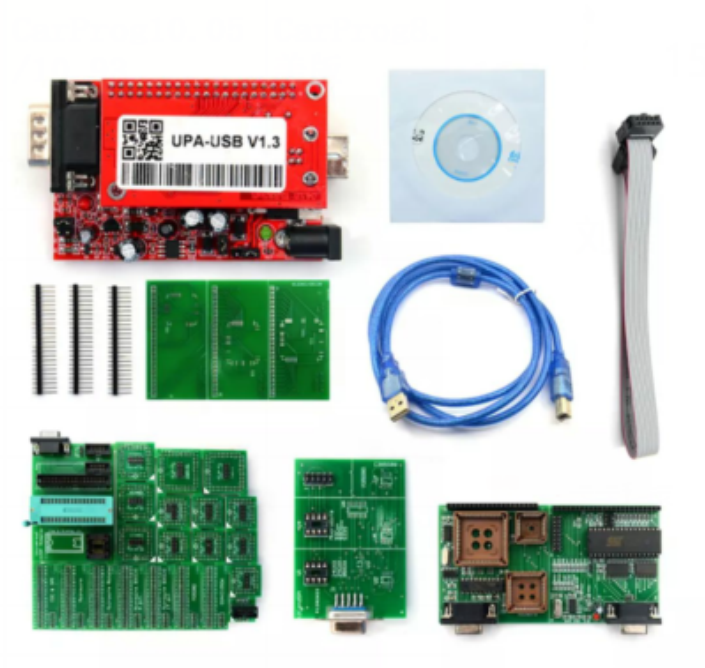

Package contains:

1x UPA programmer
1x USB cable
1 x мэйнборка с 40 -пексовым разъемом (600 миль) и 14 -футовый сокет (150 млн) 14PIN SOIC (150 млн)


Config Keys: (For Device configuration)
1 x I2C& SPI Config Key
1 x Microwire Config Key
1 x Microwire Rotated Config Key
1 x Microwire 93(C)S   8 pin Config Key
1 x Microwire 93(C)S 14 pin Config Key
1 x M35080 Config Key
1 x SDA(E)2506 Config Key


PLCC52 ISP Adapters:
1 x CR16MES& CR16MFS ISP Adapter
1 x MC68HC05B ISP Adapter
1 x MC68HC08AS20 ISP Adapter
1 x MC68HC705B16 ISP Adapter
1 x MC68HC11A8/E9 ISP Adapter
1 x MC68HC05H12 ISP Adapter
1 x MC68HC11EA9 ISP Adapter


PLCC68 ISP Adapters:
1 x MC68HC11F1 ISP Adapter
1 x MC68HC11KA2/4& MC68HC11KS ISP Adapter
1 x MC68HC11L6 ISP Adapter


PLCC84 ISP Adapters:
1 x MC68HC11P2& MC68HC11PH8 ISP Adapter
1 x MC68HC11K ISP Adapter
1 плоский разъем DIL на 10-контактный разъем (для использования зажимов или зажимов IC)
1 x Flat-ribbon cable 10pin


EEproms
Просто подключите материнскую плату к программисту UPA напрямую или с помощью DB9-удлинителя (1: 1). , поместите его внутрь Zif Solket и подключите SOIC -зажим или зажимы для пользователя ISP оттуда.
Motorola MCU's

Pick the Adapter you want to use, attach the flat cable to the Adapter (PIN1 is always indicated, on both the cable and also the Adapter) and also to the main board's 10pin ISP connector. Select the VCC supply source by the jumper on the mainboard next to the ISP connector (on = target supplied from upa, off = target got own supply). Slide the Adapter over the soldered PLCC MCU on the target PCB. (Noпайки, без обзора распиновки, без подсчета булавок, экономит много времени и хлопот, и пусть вы делаете свою работу быстрее, точны и проще)
Как только ваш мастерская оснащена нашим набором адаптеров, у вас есть новый опыт UPA.

STMicroelectronics ST62*:
ST6240, ST6245, ST6249
NSC CR16*: CR16HCS5 (9), CR16MCS5 (9), CR16MES5 (9), CR16MFS5 (9), CR16MCT5/9, CR16HCT5/9
Для Motorola HC05*: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC05H12, MC68HC05L28, MCSC05P3HC05H12, MC68HC68, MC68, MC68, MC68, MC68, MC68, MC68, MC68 5x16, MC68HC05X32
Для Motorola HC08*: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC (9) 08AZ32A, MC68HC908AZ60, MC68HC908AZ60A, MC68HC908AZ60, MC68HC908AZ60A.
Для Motorola HC11*: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68H C11L6, MC68HC11P2, MC68HC11PA8, MC68HC11PH8
Для Motorola HC12*: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A
Для Motorola HCS12*: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256
Atmel 8051 Архитектура: AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253
Atmel AVR 8-Bit Risk: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8535, atmega8, ATMEGA16, ATMEGA8, ATMEGA8, ATMEGA16, A TMEGA161, Atme162, Atmega163, Atmega323, Atmega64, Atmega103, Atmega128, Attiny12, Attiny15, Attiny2313
Microchip PIC12: PIC12F508, PIC12F509, PIC12F629, PIC12F675
Microchip pic16: pic16f627 (a), pic16f628 (a), pic16f648a, pic16f72, pic16f73, pic16f74, pic16f77, pic16f818, pic16f819, pic16f889, pic166 (pic16f81, pic166 (pic16f87, pic16 1, pic16f872, pic16f873 (a), pic16f874 ( A)), PIC16F876 (A), PIC16F877 (A)
EEPROMS I2C: 24C1, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C82, 85C92, BAW574252, GRM-003, GRM-008 1 , PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01
Microwire Eeproms: 7002, 93C06, 93C14, 93C46, 93C56, 93C66, 93C76, 93S46, 93S56, 93S66, GRO-002, KKZ-01, S2907, ST61907, XLS93C46
EEPROMS SPI: M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25p105, M25P20, M25P80, ST95010, ST95010, S T95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04 , ST95P08, X5043, X5045
Eeproms Разное: CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102
*EEPROM Only
Nec ..UDP780828A UDP780948 UDP780949 UDP780973 UDP780974
TMS ... TMS370CX02 TMS370CX32 TMS370CX36 TMS370CX42 TMS370CX56 TMS370CX56 TMS370CX56 78K0/HC912
TMS370CX58 TMS370CX58 78K0/HC912 TMS375C006
