Super Si4432 Беспроводной модуль/длинный беспроводной модуль/Wall King/Wireless Persopiver Module/1000 метров
Цена: 339руб. (¥16)
Артикул: 621635946614
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
 | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
|
Бесплатная судоходная зона: Ляонинг, Джилин, Хейлонгццзян, Пекин, Тяньцзинь, Хэбэй, Шаньси, Шаньдун, Шанхай, Цзяньгсу, Анхуи, Чжэцзян, Цзянси, Хунан, Хенан, Гуанг, Гуанси, Хайнан, Фуцзянь Гуаджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гиджоу, Хенан, Гуандун, Гуанси, Хайнан, Фуцзянь Гидж.
【Особенности модуля】

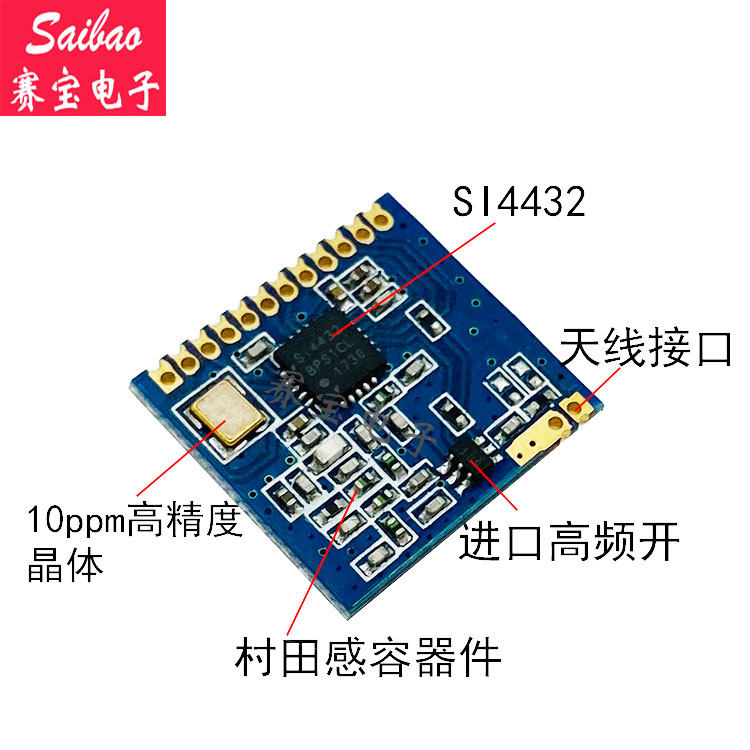

XL4432-SMD производится на основе оригинальной дизайна оригинальной информации кремния. Это наиболее характерный из припева SI4432.
Модульные устройства представляют собой индуктор с высокими характеристиками в деревне. Спецификации высокой оценки 10 ч / млн в кристалле гарантируют, что беспроводные характеристики модуля полностью отражены.
Он обрабатывается заводом Professional OEM Shenzhen Professional OEM с использованием экологически чистой сварки ведущих с высокой категории.

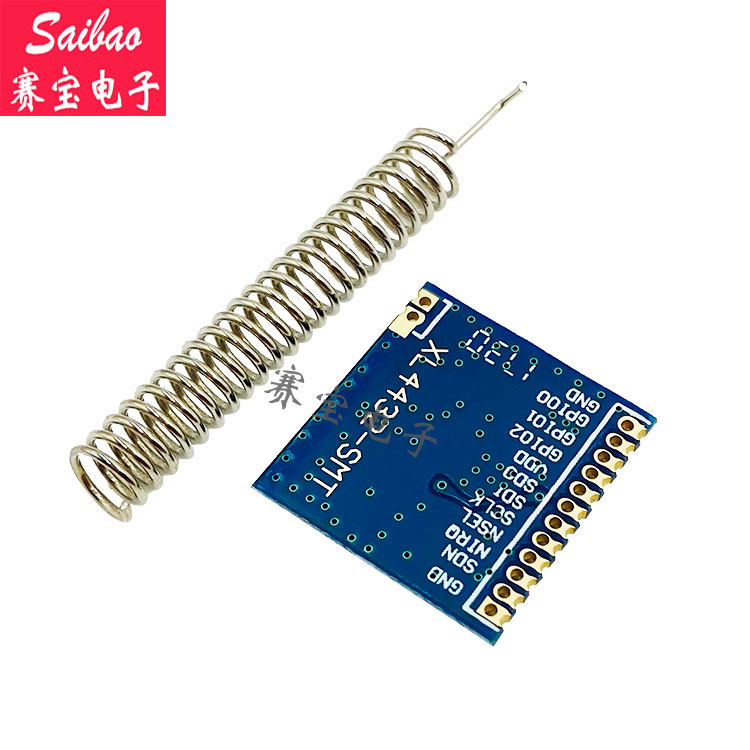

Интерфейс SPI, небольшой размер громкости, интерфейс отверстия штампа удобен для встроенной конструкции, полностью расширить расстояние и повысить производительность вашего оборудования.
【Список доставки】

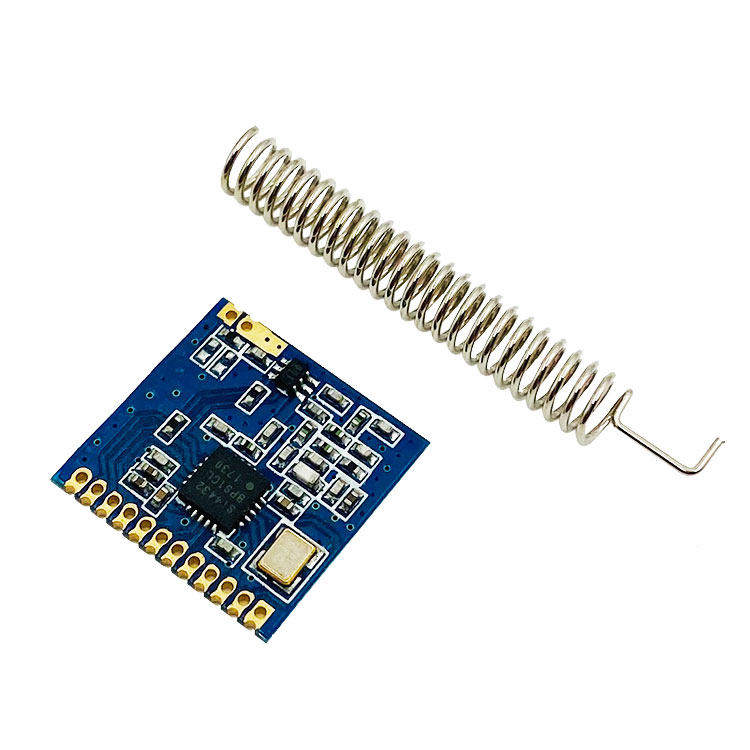

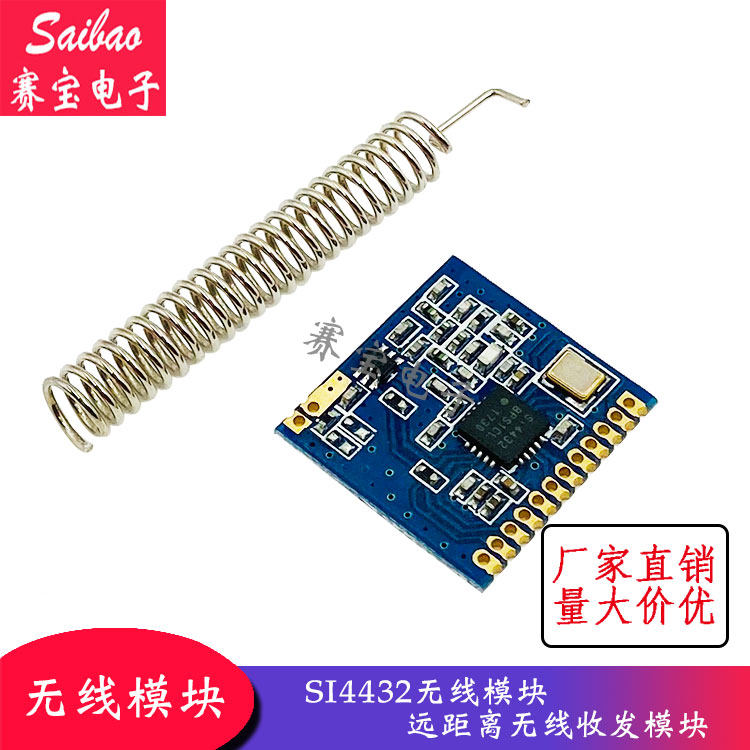

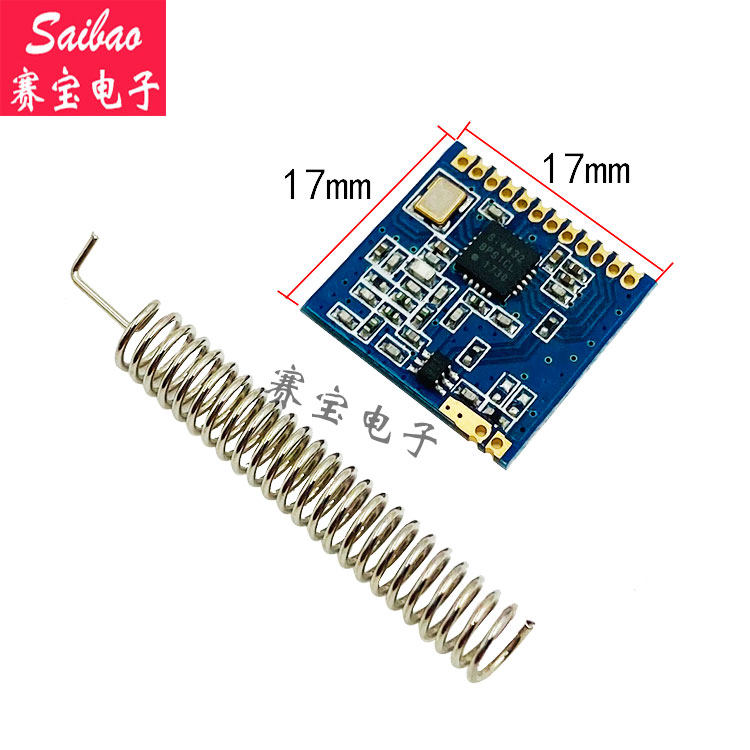

XL4432-SMD Беспроводной модуль (размер 17,2*164.*0,95 мм)
Одна серебряная антенна 433 м
【Подробные инструкции модуля】
1, Частотный диапазон: 410-440 м (антенна, соответствующая лучшему диапазону, а домашняя группа-бесплатная полоса частот ISM)
2, Чувствительность: Gundam -120 ~ -121DBM (1,2 Кбит / с)
3, Беспроводная запуск Максимальная выходная мощность: 20 дБм (1,2 Кбит / с, 433 м)
4, Скорость передачи данных: 0,123-256 кбит / с.
5 Режим модификации: FSK, GFSK и OOK
6 Питание: 1,8-3,6 В
7 Ультра -плавное энергопотребление составляет 10NA (4,21 мс), режим резервного режима составляет 300 ВНА, режим сна составляет 600 На (1,21 мс);
8, Цифровое индикация силы приема (RSSI)
9, Функция Timing Wake -Up, функция беспроводного следа (WUT)
10. Автоматическое сопоставление и два управления переключателем.
11. Настроенная структура пакета данных
12. Предыдущее обнаружение сигнала синхронизации
13. 64 -blete и получение регистра данных (FIFO)
14. Интегрированное обнаружение мощности с низкой батареей в пленке
15. Датчик температуры и преобразователь модуля 8 -бита в пленке
16. Диапазон рабочей температуры: -40 ~ +80°C (температурные характеристики и консистенция продукта намного лучше!)
17. Интегрированный регулятор
18. Функция частотного прыжка
19. Функция сброса мощности мощности
20. Встроенная функция регулировки кристаллической ошибки
21. Чип автоматически рассчитывается и проверяет CRC-16 и поддерживает три 16-битных полинома CRC
22. Может быть доступно максимум 4 -байт головы. Используйте фильтр куколок на приемном конце, чтобы вы могли установить его по адресу.
【Меры предосторожности приложения】
1. Антенна должна быть расширена, вдали от батарей, металлов и т. Д., Печата вокруг антенны запрещено наносить медь. Когда необходимо, части перекрывающейся печатной платы и антенны должны быть выдолблены или перфорированы.
2. Когда спроектированные продукты помещаются в металлическую оболочку и металлический шкаф, сигнал должен использоваться для вытягивания сигнала из внешней антенны SMA или антенны всасывающей чашки из линии подачи антенны. Используйте антенны с высокой гнезкой.
3. Дизайн питания.Питание является сердцем всей системы. Он должен быть сосредоточен на проектировании при проектировании.Беспроводной модуль SI4432 рекомендую рабочее напряжение 3.3 В, а переходной ток может обеспечить более 200 мА.
4. Используя DCDC и LDO для снижения артериального давления, мы также должны рассмотреть влияние ряби и волнового тока.Ворота можно обработать сетями ЖК, где подключен источник питания;
5. Если батарея используется, переходной ток аккумулятора следует рассматривать достаточно. Рекомендуется использовать гидридную батарею литий -батареи без сухих аккумуляторов.
6. При разработке программного обеспечения вы должны максимально использовать связь с пакетами данных. Чем ниже скорость настройки связи, тем дальше расстояние.
7. При общении со скоростью связи вне демонстрационной программы примените инструмент расчета параметров, чтобы повторно рассчитывать параметры связи.И в соответствии с требованиями к коммуникациям вашего продукта скорректируйте надлежащим образом.
