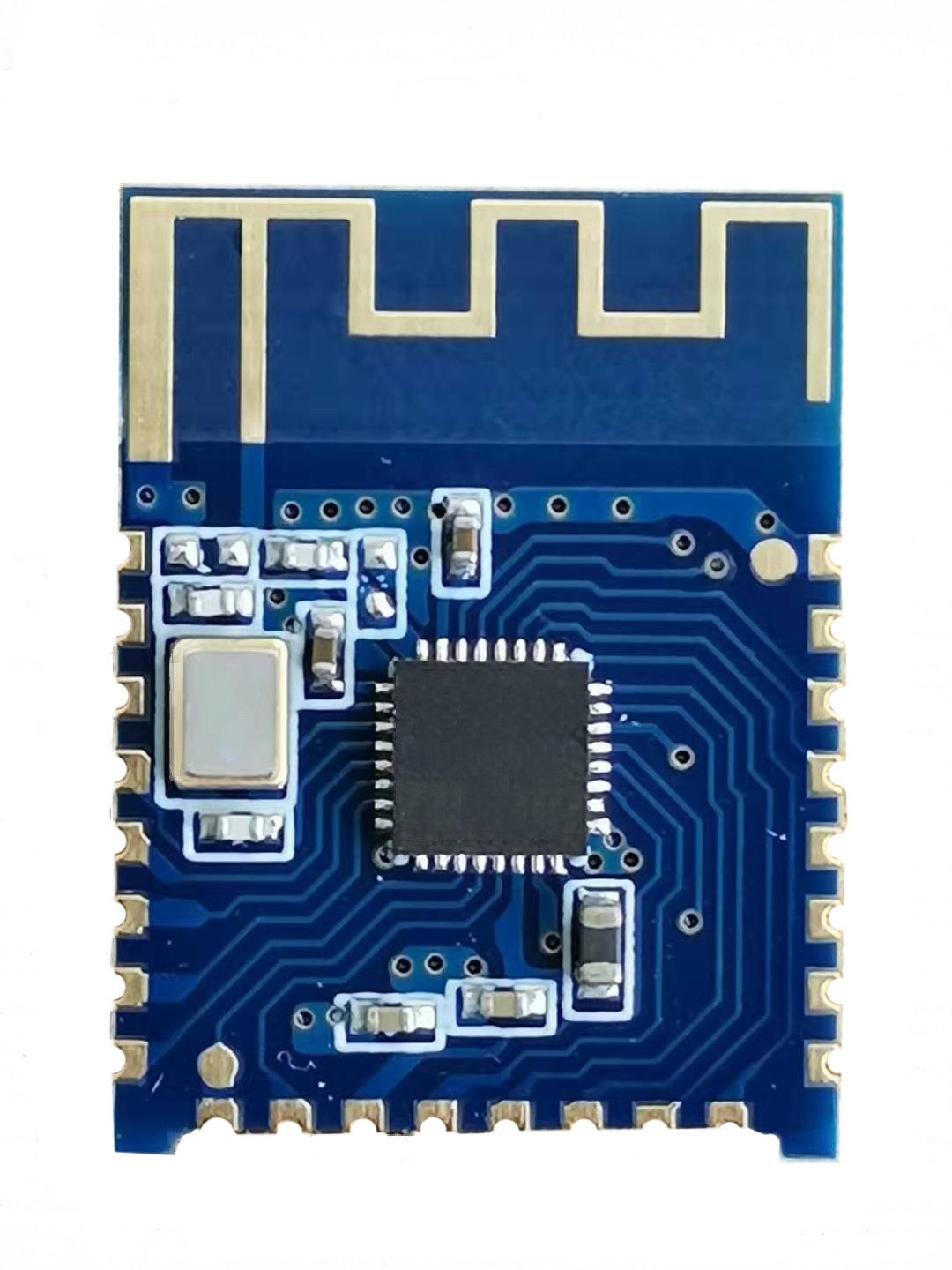

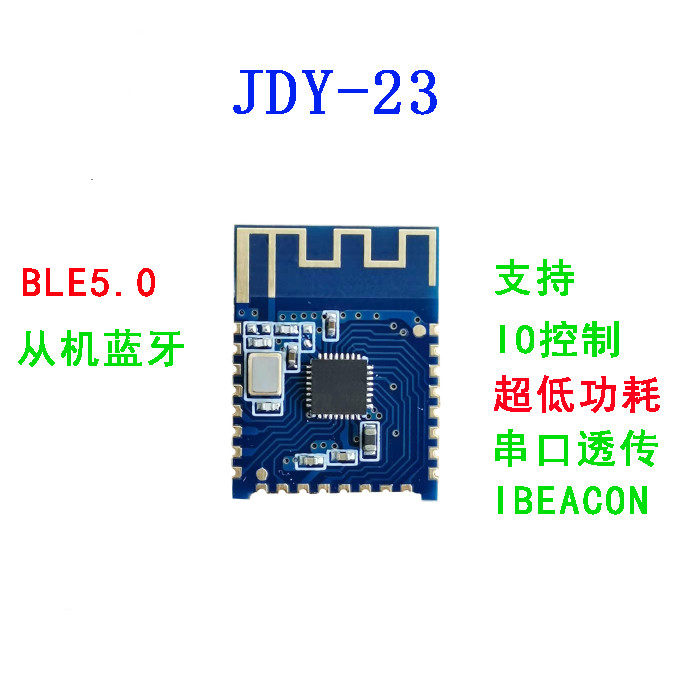

JDY-23 Bluetooth 5.0 Модуль BLE5.0 Bluetooth Transmission Number Biography CC2541 из машины Bluetooth

Цена: 119руб.    (¥5.6)
Артикул: 619706226814
Доставка по Китаю (НЕ включена в цену):
43 руб. (¥2)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии

Ссылка: https://pan.baidu.com/s/1rsidagagagagagagagaga-h8i5nljwiojxw код экстракта: Puj2





1. Введение продукта

   JDY-23Прозрачный модуль основан на Bluetooth5.0Стандарт соглашения, полоса рабочей частотыДиапазон 2,4 ГГц, метод модуляции - GFSK, максимальная мощность запуска составляет 4 дБ, а максимальное расстояние запуска60 метров, принимая импортируемый оригинальный дизайн чипов, поддерживает пользователей, чтобы изменить имя устройства, скорость передачи и другие инструкции через команду AT, которая является удобной и гибкой.

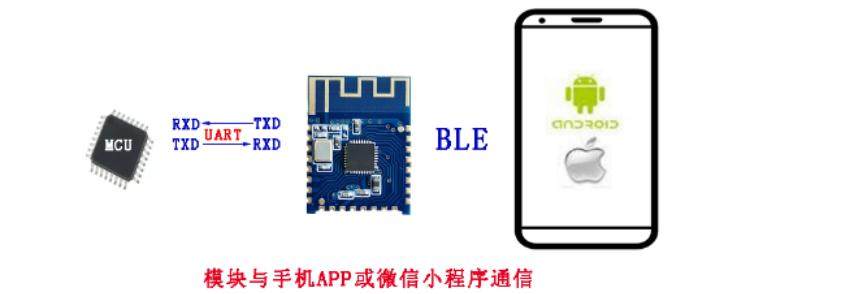

JDY-23Bluetooth модуль может реализовать модуль и передачу данных мобильного телефона,Конфигурация не требуется по умолчаниюМожно использовать быстроBLE Bluetooth для применения продукта.



позволятьBLE быстрее и удобнее для применения продуктов

Подробная информация о параметре модуля

3.1 Параметры модуля

JDY-23Параметры продукта

модель

JDY-23

Рабочая частота

2.4G

Запуск мощности

4 дБ (самый большой)

Интерфейс связи

UART

Рабочее напряжение

1.8V – 3.6V

Рабочая Температура

-40 ℃ -80 ℃

антенна

Встроенный в антенне печатной платы

Получение чувствительности

-97dbm

Расстояние передачи

60 метров

Основная поддержка

С машины

Размер модуля

19,6 * 14,94 * 1,8 мм (длина, ширина и высота)

Bluetooth версия

BLE 5.0(Совместим с BLA4.0, BLA4.2Полем

Статус пробуждения ток

800UA (есть трансляция)

Государство легкого сна ток

<50UA (есть трансляция)

Глубокий сон

9Ua (без трансляции)

Сохранение параметра инструкции

Конфигурация параметра сохранена данные о потере мощности

SMTТемпература сварки

<260 ℃

Ток пикового тока RF-TX/RX

5mA

&nbsp;

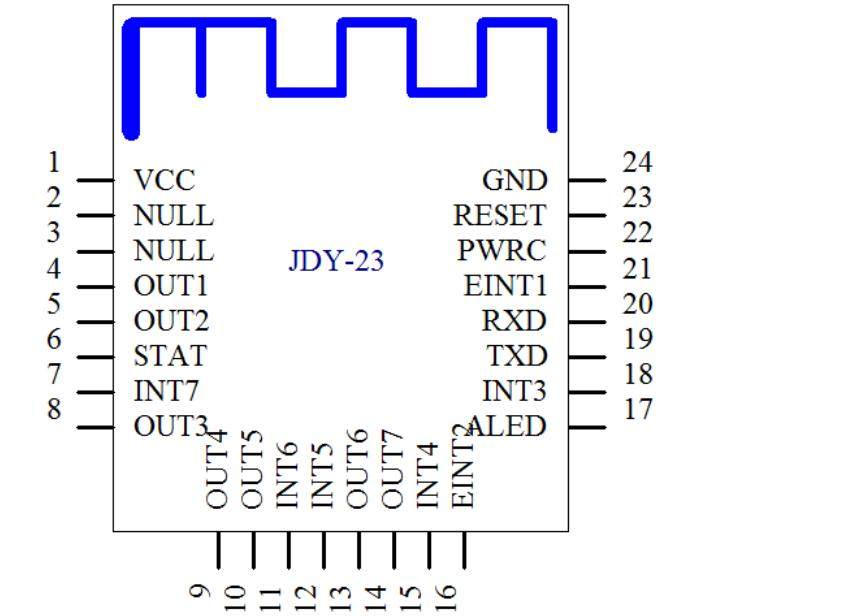

Определение вывода

Описание функции PIN

Штифт

Функция

иллюстрировать

1

VCC

Питание питания питания (1,8-3,6 В)

2

NULL

нулевой

3

NULL

нулевой

4

OUTPUT1

Выходной штифт IO1 (поддерживает управление приложениями высокий и низкий уровень

5

OUTPUT2

Выходной штифт IO2 (поддерживает управление приложениями высокий и низкий уровень

6

STAT

Соединение штифтов состояния, высокие уровни, которые были подключены, не связаны с низкими уровнями

7

INPUT7/PWM4

Режим Input7: Чтобы ввести вывод, приложение может прочитать это состояние PIN -кода

Режим ШИМ: для выходного штифта PWM4 приложение может управлять шириной импульса PWM4

По умолчанию: режим ввода7

8

OUTPUT3

Выходной штифт IO3 (поддерживает управление приложениями высокий и низкий уровень

9

OUTPUT4

Выходной штифт IO4 (поддерживает управление приложениями высокий и низкий уровень

10

OUTPUT5

Выходной штифт IO5 (поддерживает управление приложениями высокий и низкий уровень

11

INPUT6/PWM3

Режим Input6: Чтобы ввести вывод, приложение может прочитать это состояние PIN -кода

Режим ШИМ: для выходного вывода PWM3 приложение может управлять шириной импульса PWM3

По умолчанию: режим ввода6

12

INPUT5/PWM2

Режим Input5: Чтобы ввести вывод, приложение может прочитать это состояние PIN -кода

Режим ШИМ: для выходного вывода PWM2 приложение может управлять шириной импульса PWM2

По умолчанию: режим ввода5

13

OUTPUT6

Выходной штифт IO6 (поддерживает управление приложениями высокий и низкий уровень

14

OUTPUT7

Выходной штифт IO7 (поддерживает управление приложениями высокий и низкий уровень

15

INPUT4

Чтобы войти в PIN -код, приложение может прочитать это состояние PIN -кода

16

EINT2

Прерывать входной штифт(Нажмите активное направление под состоянием соединенияAPPотправлятьIOСтатус

17

ALED

ПИН -код вещания

18

INPUT3/PWM1

Режим Input3: Чтобы ввести вывод, приложение может прочитать это состояние PIN -кода

Режим ШИМ: для выходного вывода PWM1 приложение может управлять шириной импульса PWM1

По умолчанию: режим ввода3

19

TXD

Серийный выходной штифт (уровень TTL

20

RXD

Последовательный входной штифт (уровень TTL

21

EINT1

Прерывать входной штифт(Нажмите активное направление под состоянием соединенияAPPотправлятьIOСтатус

22

PWRC

Сон просыпается, низкий уровень эффективен

В состоянии соединения вы можете вытащить инструкции AT с помощью PWRC PINS

23

RST

Subtoving PIN -код, низкий уровень эффективен

24

GND

Источник питания

&nbsp;

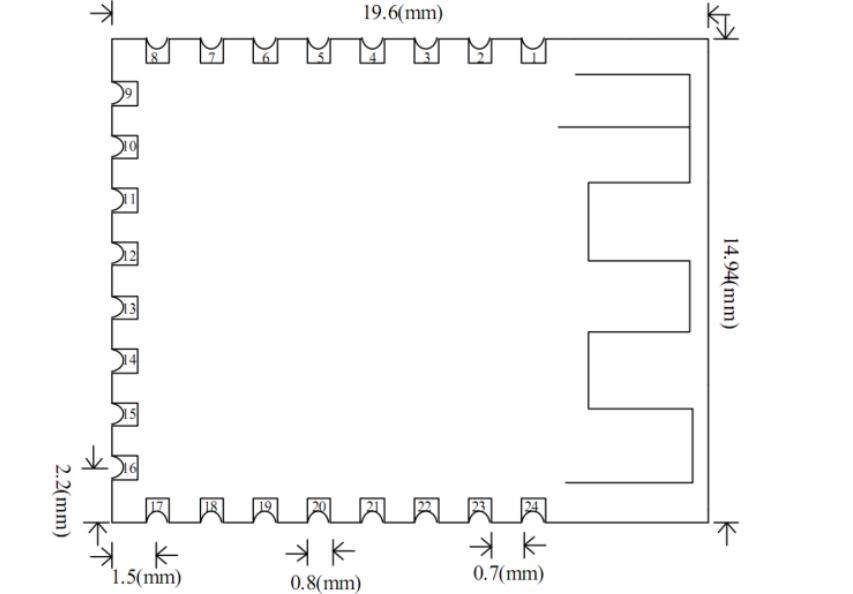

PCBИнкапсуляция

Последовательный портATНабор инструкций

JDY-23Отправка последовательного порта модуляВ инструкции должен добавить r n

последовательность

инструкция

эффект

Мастер-Слав

по умолчанию

1

AT+VER

номер версии

S

JDY-23-V2.1

2

AT+RST

Мягкий сброс

S

-

3

AT+DISC

При отключенном подключении

S

-

4

AT+STAT

&nbsp;

&nbsp;

00

5

AT+MAC

MAC-адрес

S

-

6

AT+BAUD

Поттер

S

9600

7

AT+SLEEP

Спать

S

&nbsp;

8

AT+NAME

Название вещания

S

JDY-23

9

AT+STARTEN

Спать или просыпаться

S

0 (просыпаетсяПолем

10

AT+ADVIN

Интервал вещания

S

1 (200 мсПолем

11

AT+HOSTEN

Из режима или рабочего режима ibeacon

S

0 (с машиныПолем

12

AT+IBUUID

Uuid of Ibeacon

S

FDA50693A4E24FB1AFCFC6EB07647825

13

AT+MAJOR

Айбикон майор

S

10

14

AT+MINOR

Ибейкон несовершеннолетний

S

7

15

AT+IBSING

Калибровка сигнала на 1 метре

&nbsp;

0x32

16

AT+ALED

транслироватьПереключатель индикатора светодиодного света

&nbsp;

1

17

AT+IBPWR

Ибейкон по пению

S

50

18

AT+DEFAULT

перезагрузить

S

-

19

AT+POWR

Отправить питание

S

8

20

AT+ENLOG

Серийный выходПереключатель журнала

S

0

21

AT+MTU

Установить серийный портПриложение выпуск долго

S

1

22

AT+BATT

Установите силу

S

0

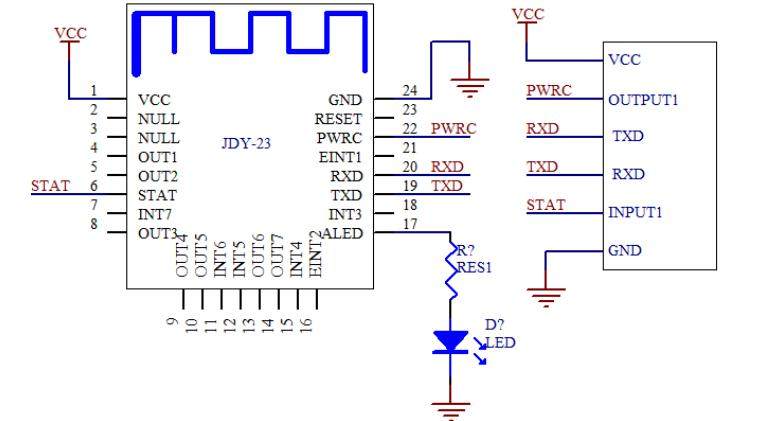

JDY-23Основная схема подключения приложения

JDY-23и3,3 В.

&nbsp;

&nbsp;

&nbsp;

&nbsp;

JDY-23 Мобильные приложения управляют уровнем высоты штифта и схема подключения к кондиционеру INT

...........
