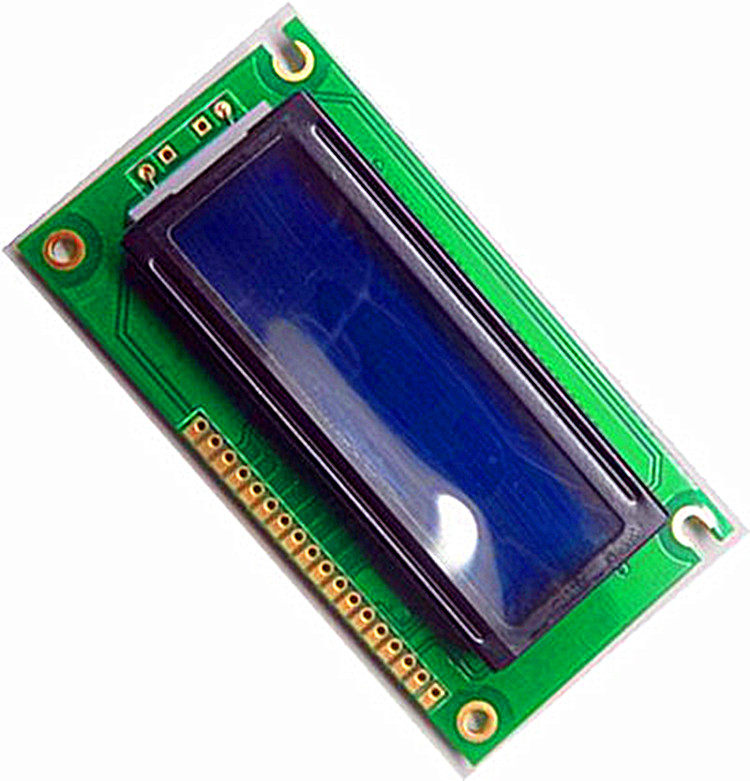

1604 ЖК -экран 1604 LCD1604 LCD 1604 ЖК -экран 5V синий экран

1. Справочное описание

Модель продукта: 1604

Размеры: 86,96*60*13 мм

Зона шоу: 62,3*27,6 мм

Количество символов: 16*4

Напряжение вождения: 3,3 В/5 В питания источника питания

Температура работы: -20 градусов до  +70 градусов

Температура хранения: от -30 градусов до +80 градусов



Во -вторых, определение интерфейса

Стандартный модуль символов жидкокристаллического отображения 16x4

1604 использует стандартный интерфейс 16 -пин, из которого:

PIN 1: VSS - это источник питания

Пестонал 2: VDD подключен к положительному источнику питания 5 В

№ 3: V0 - это контрастный конец жидкокристаллического дисплея. При подключении положительного источника питания контраст является самым слабым. Контраст является самым высоким при заземлении питания.“ призрачная тень&Rdquo;, вы можете настроить контраст 10 -километрового потенциометра во время использования

Foot 4: RS выбирается регистром.

Foot 5: R/W -это линия сигнала чтения.Когда RS и RW обычно могут записывать инструкции или адреса отображения для низкой электричества, когда RS является RW низким уровнем RW, высокая мощность может читать сигнал заняты. Когда RS -RW высокого уровня, его можно записать в данные.

PIN 6: E -END -это дополнительный конец.ЖК -модуль выполняет команды.



Получает от 7 до 14: D0 ～ D7 -8 -битный двухсторонний кабель данных.

Нога 15: Положительный полюс питания подсветки

Нога 16: отрицательная мощность подсветки
