STC8A8K64S4A12 COURE BOARD STAM SYSTER BOARS BOORD SCAREST STC89C5251DIP40K32
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Ряд иглы |

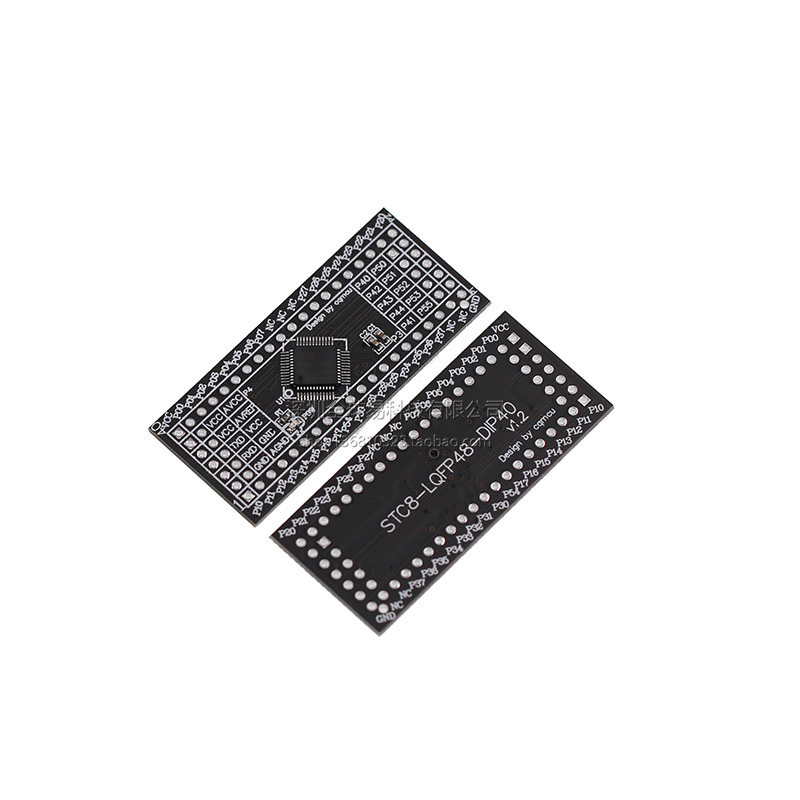

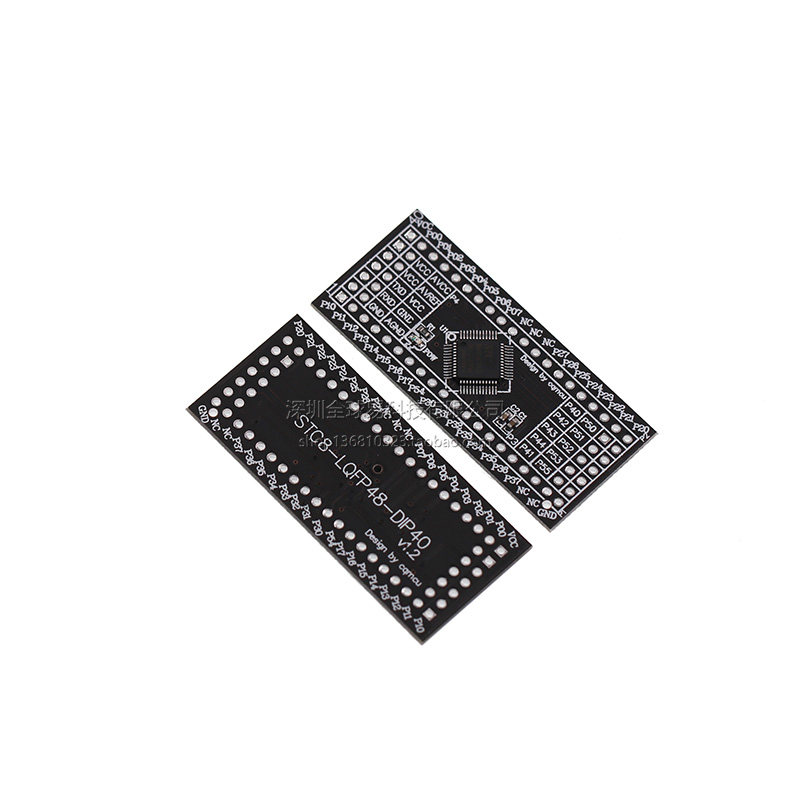

STC8A8K64S4A12 Характеристики основной платы:
1,Ведущая трубка нога полностью совместим с серией STC89, Подключите и играйте на интерфейсе DIP40 оригинальной платы по разработке или учебной плате!Пересечение
2. Все порты IO LQFP44 используются для облегчения экспериментального использования;
3. AVCC, Agnd, Avref Tube Feet светодиода, и это может быть связано с VCC, GND для облегчения экспериментов с ADC;
4. Оставьте 4-контактный интерфейс последовательной связи TTL отдельно, что удобно для внешних модулей USB-TTL для загрузки программы или последовательной связи;
5. Чип STC8A8K64S4A12 силен, что намного превышает традиционные чипы серии STC89/90, пожалуйста, см. Подробное описание ниже;
6. На основе оригинальной 51 единичного совета по разработке микрокомпьютеров вы можете использовать высокопроизводительные чипы STC8 без крупных инвестиций для облегчения разработки программ;
Список доставки:

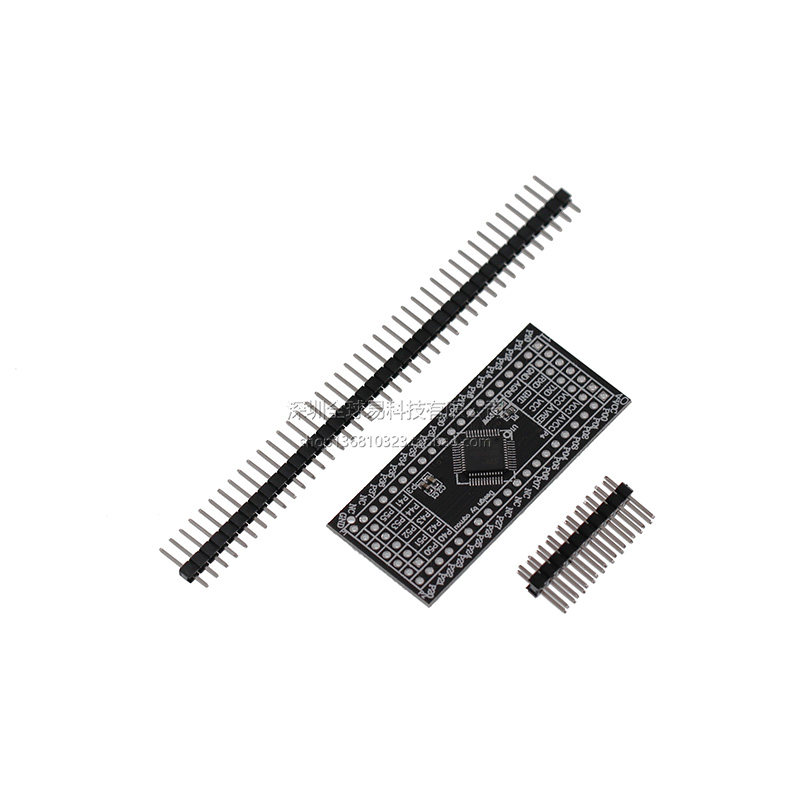

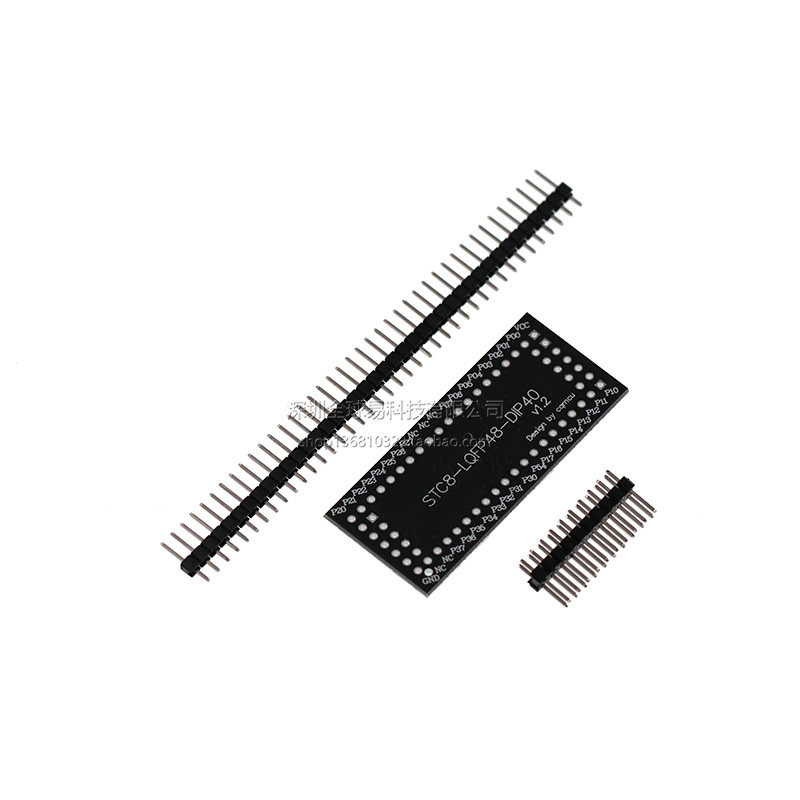

Принесение иглы: доска ядра+1 ряд 40p иглы+10*2 иглы с двумя рядами;
Основная плата вставлена на сиденье ZIP40 51 единого платы машинного обучения:
STC8A8K64S4A12 Характеристики чипа:
Основной
Ультра высокое скорость 8051 ядра (1T), примерно в 12 раз быстрее, чем традиционный 8051, код инструкции полностью совместим с традиционным 8051
20 источников отключения, приоритет прерывания уровня 4
Поддержка онлайн -симуляции
Рабочее напряжение
2,0 В ~ 5,5 В.
Построен -ин в LDO
Рабочая Температура
-40 ℃ ～ 85 ℃
Флэш-память
Максимум 64 -килограммовый флэш -пространство, используемое для хранения кода пользователя
Пользователи поддержки настраивают размер EEPROM, 512 байтов одностраничного стирания, а количество ручков может достигать более 100 000 раз
Поддержка обновления пользовательских приложений в режиме системного программирования (ISP) без специального программиста не требуется
Поддержка одиночного моделирования, не требуется выделенное устройство для моделирования, количество точек останова теоретических точек останова не ограничено.
SRAM
128 байтов непосредственно доступ к ОЗУ (данные) (данные)
128 байтов косвенного доступа к оперативной памяти (Idata)
8192 Внутренняя оперативная память (внутренняя xdata)
Максимальное расширение 64 -килограмм ОЗУ (внешняя XDATA)
Управление часами
Внутренний 24 МГц высокий IRC (программирование ISP может быть скорректировано вверх и вниз)
ошибка±0,3%(25 ° C при комнатной температуре)
-1,8%~+0,8%теплый дрейф (диапазон полной температуры, -40 ℃ ～ 85 ℃)
-1,0%～+0,5%теплый дрейф (диапазон температур, -20 ℃ ～ 65 ℃)
Внутренняя 32 кГц низко -скорость IRC (большая ошибка)
Внешний кристалл (4 МГц ~ 33 МГц) и внешние часовые пользователи могут свободно выбрать вышеуказанный источник часов.
Восстановление
Аппаратное сброс
Сила -он -сброс
Sub -Reset (сброс высокого уровня), P5.4 по умолчанию на P5.4 При выходе из фабрики вы можете установить трубку P5.4 на Foother при загрузке
Посмотрите, как дверная собака переполнена и сбросится
Сброс обнаружения с низким содержанием напряжения обеспечивает напряжение обнаружения низкого уровня 4: 2,2 В, 2,4 В, 2,7 В, 3,0 В.
Сброс программного обеспечения
Программное обеспечение записать реестр запуска RETOBLE
Прерывать
提供 22 个 中断源 ： int0 、 int1 、 int2 、 int3 、 int4 、 定时器 0 、 1 、 定时器 2 、 3 、 4 、 串口 1 、 2 、 3 、
Последовательный порт 4. Преобразование модуля ADC, обнаружение с низким уровнем ролтировки LVD, SPI, I2C, компаратор, PCA/CCP/PWM, усиление ШИМ, усиление аномального обнаружения ШИМ
Обеспечить приоритет прерывания уровня 4
Цифровой периферийный характер
5 16 -бит Таймер: Таймер 0, Таймер 1. Таймер 2. Таймер 3, таймер 4, из которого режим таймера 0 имеет функцию NMI (неэкрасное прерывание), время
Режим устройства 0 и таймер 1 -16 -бит -режим перегрузки
4 Последовательные порты с высокой скоростью: последовательный порт 1. Кандидат 2, последовательный порт 3, последовательный порт 4, Понятный кольцевой источник такта может быть FOSC/4
4 группы из 16 -битных модулей PCA: CCP0, CCP1, CCP2, CCP3, можно использовать для захвата, высокой скорости импульса и выхода ШИМ с 6/7/8/10
8 групп из 15 улучшенных ШММ могут достичь контрольных сигналов с мертвыми областями и поддерживать внешние функции аномального обнаружения. Кроме того, есть 4 традиционных PCA/CCP/ШИМ
SPI: Поддержите режим хоста и в режиме машины и хост/автоматическое переключение
I2C: режим поддержки хоста и режим рабов
Аналоговый внешний
Ultra -High -Speed ADC, который поддерживает точность 12 -бита и 15 каналов преобразования модуля, самая быстрая скорость может достигать 800 тыс. (То есть, модуль 800 000 может быть преобразован в секунду)
Компаратор, набор компараторов
GPIO
Максимум 59 GPIOS: P0.0 ~ P0.7, P1.0 ~ P1.7, P2.0 ~ P2.7, P3.0 ~ P3.7, P4.0 ~ P4.4, P5.0 ~ P5.5, p6.0 ~ p6.7, p7.0 ~ p7.7
Все GPIO поддерживает следующие 4 режима: режим Quasi -two -часного порта, режим сильного вывода -пуль -пуль, режим открытого вывода, режим ввода высокого сопротивления
Инкапсулировать
LQFP48
Справочный документ:
Общее введение: STC8A8K64S4A12_Features.pdf
Data Sheet: STC8A8K64S4A12.pdf
Рош:
Программное обеспечение для инструментов разработки:
Специальное программное обеспечение для сжигания:
Программное обеспечение для загрузки ISP: программное обеспечение для загрузки STC ISP (v6.86)
STC8A8K64S4A12 Серия Таблица выбора отдельных чипов:
