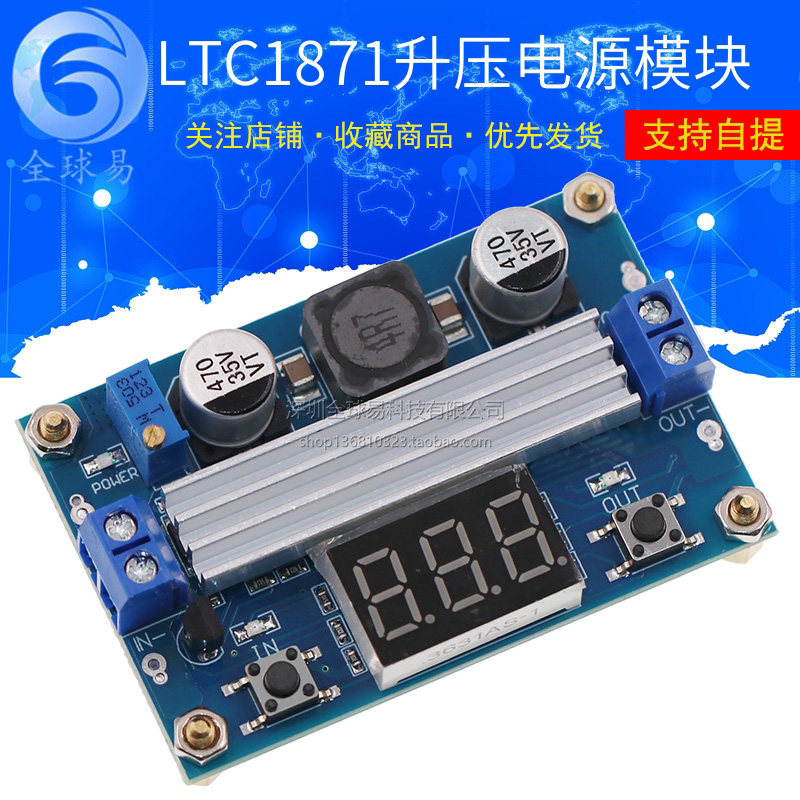

DC-DC LTC1871 帇 囧 鐢 鐢 ″ ″ 澶 u y 姛鐜 姛鐜 皟杈 3,5 ~ 35V 鏁 Версия 樉
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
один,Внедрение продукции:
В части дисплея используется более продвинутый микропроцессор измерителя напряжения, а часть BoostИспользование первоначального импортного увеличения СШАКонтроллер сохраняет сопротивление обнаружения тока, используя устойчивость к мощности в диапазоне, и эффективность в значительной степени повышается, и эффективность может достигать 96,4%.Импорт высокой мощной трубки MOS с низким сопротивлением,Большая упаковка, большой ток, высокая эффективность xiao te base,Ультра -широкая и толстая проводка печатной платы является гарантией высокой мощности высокой эффективности и низкой температуры.обгонятьРабота с широким напряжением, когда входное и выходное напряжение может достигать 1, когда они выше 20 В28W Выходная мощность.Специальный питание от долгого переключения.Чипы, используемые в модуле, импортируются оригиналом, Полные ингредиенты и стабильная производительность!
Этот модуль длился три месяца старшей командой инженеров команды.Развитие развития еще более очевидноИнтеллект, гуманизация, затраты -эффективнаяМодуль.
Новая функция преимуществ:
1. Индикаторы работы на тарелке более интуитивно понятны.
2. Одно -кличное переключение цифровой трубки слегка погашено, а измерение входного выходного напряжения одним щелчком.(Индикатор планового напряжения "IN"Входное напряжение светового дисплея"OUT"Выходное напряжение светового дисплея).
3. Этот продукт сильно запущен,Список напряжений самостоятельно калиброванная функция!Юн далеко от проблемы, что манометр напряжения не является точным!
2. Параметры производительности:
1. Входное напряжение: 3 ～ 35 В постоянного тока (примечание: входное напряжение меньше 4 В, а измеритель напряжения пластины сбое).
2. Входной ток: 9A (МАКС)
3. Выходное напряжение: 3,5 ～ 35 В.>= Входное напряжение)
4. Выходной ток: 6A (макс).
5. Выходная мощность: 75 Вт, (когда входное выходное напряжение превышает 20 В, оно может достигать 128 Вт)
6. Преобразование эффективности: 96,7%(.
7. Выходные линии: 24 мВ (тип)
8. Диапазон напряжения пластины: 4 ~ 40 В, ошибка+-0,1 В.
9. Короткая защита цирки: есть (ограниченное ток 14a).Напоминание: при подключении нагрузки с высокой мощностью, поскольку ток воздействия только что включен, он ограничит защиту от самоотчега. Рекомендуется включить, а затем подключиться к нагрузке.
10. Введите защиту против соединения: нет (если вам нужно ввести большой ток -диод на входе).
11. Long x Wide x Высота = 67*43*12 мм (исключая медные столбцы)
Этот продукт является недавно добавленной функцией коррекции с двойным ключом
Конкретный метод заключается в следующем:
Калибровка отображения выходного напряжения
Шаг 1. Отрегулируйте правильную кнопку"OUT"Индикатор включен."OUT"Индикаторный свет синхронно мерцал, чтобы вы входили в режим калибровки отображения выходного напряжения.
Шаг 2, короткая нажатие (нормальная скорость). V, таблица напряжения. Ток -дисплей напряжение.
Шаг 3. После регулировки выходного напряжения, долго нажмите правую кнопку правой стороны 2S, а затем выпустите, и вы можете выйти из выходного напряжения, чтобы отобразить режим калибровки.Все настройки параметров автоматически отключены.
Калибровка отображения входного напряжения
Шаг 1. Отрегулируйте правильную кнопку"IN"Индикатор включен."IN"Индикатор синхронно мерцал, поэтому вы вводите режим калибровки отображения входного напряжения.
Шаги 2 и 3 согласуются с методом калибровки выходного напряжения.
Примечание. Три теста были проверены до доставки этого продукта.
В -третьих, область применения:
1. DIY Струкция питания напряжения напряжения, вход 5 В, выход может быть отрегулирован при 5-35 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.Например, 3,7 В литий -батарея поднимает 5 В для мобильной питания, 7,4 В или 12 В литра 19 до ноутбуков.
3. В качестве источника питания питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
