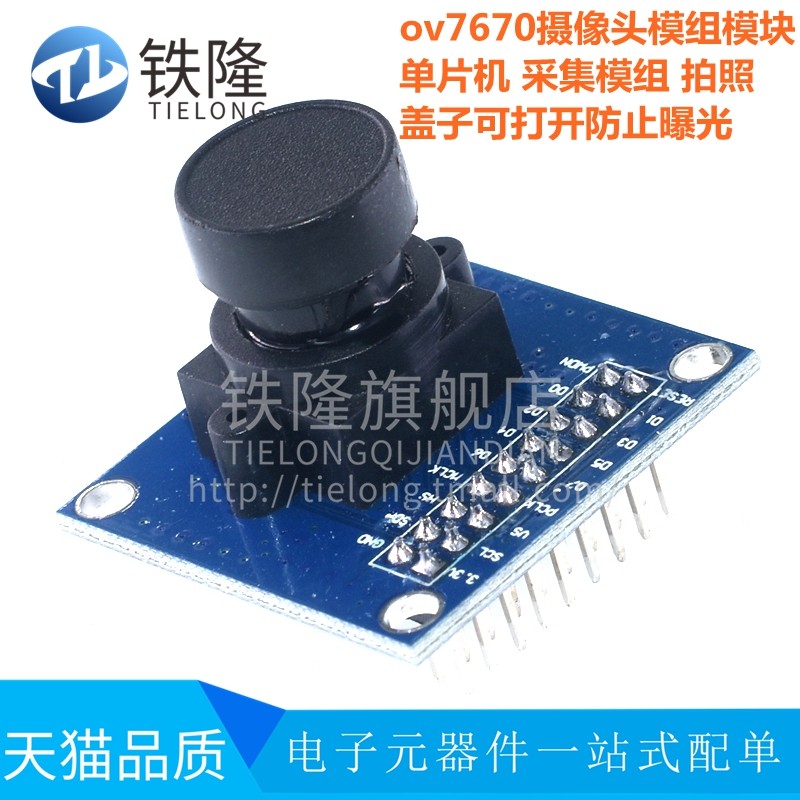

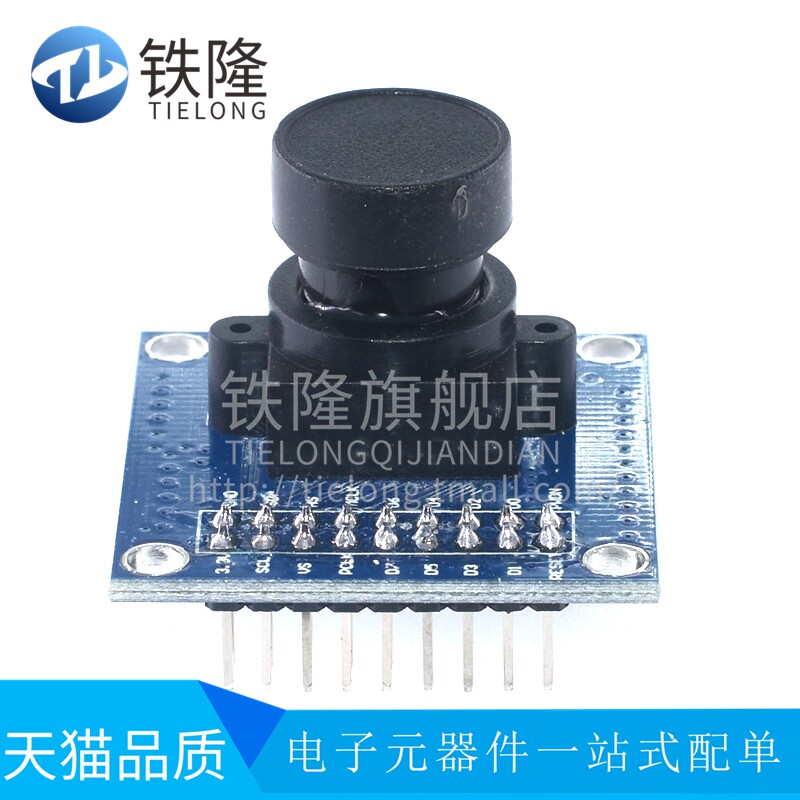

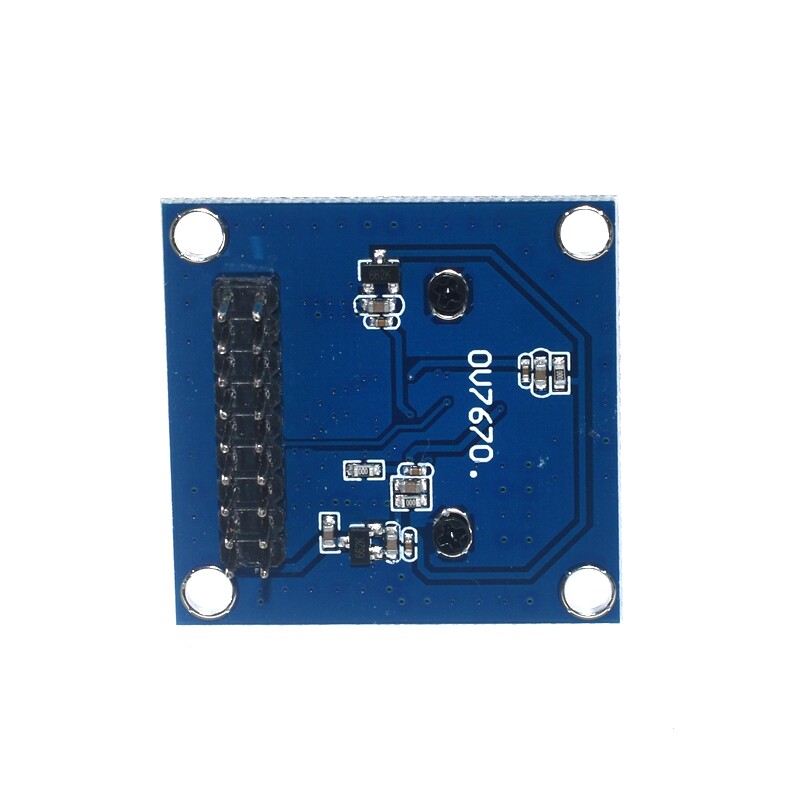

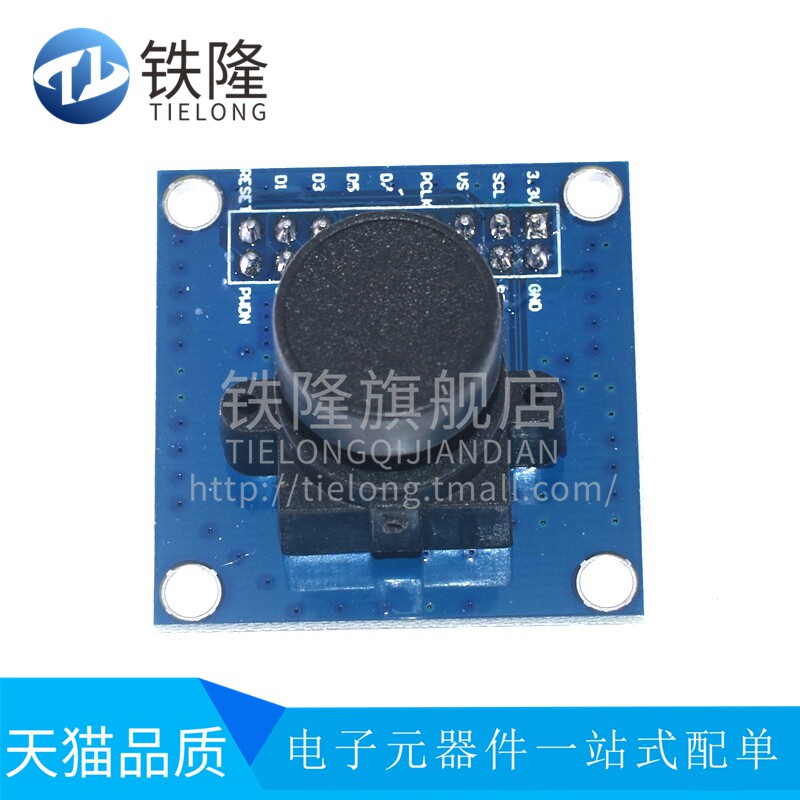

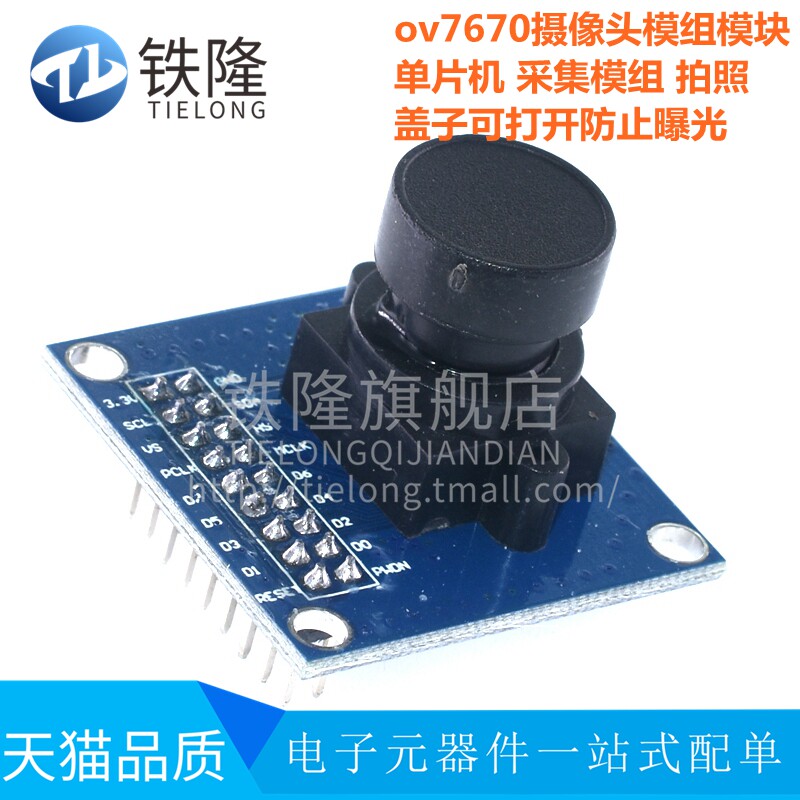

Новый модуль модуля камеры OV7670.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка загрузки данных:http://pan.baidu.com/s/1qWjtFkw
3V3-----Входное напряжение питания (рекомендуется 3,3 В, также доступно 5 В, но не рекомендуется)
GDN-----точка земли
SIO_C---SCCBУправляющие часы интерфейса (примечание: некоторые низкоуровневые микроконтроллеры требуют подтягивающего управления, и я2CИнтерфейс похож)
SIO_D---SCCBКонец интерфейса последовательного ввода (вывода) данных (примечание: некоторые низкоуровневые микроконтроллеры требуют подтягивающего управления, и я2CИнтерфейс похож)
VSYNC---Сигнал кадровой синхронизации (выходной сигнал)
HREF----Сигнал горизонтальной синхронизации (выходной сигнал)
PCLK----Пиксельные часы (выходной сигнал)
D0-D7---Порт данных (выходной сигнал)
RESTE---Порт сброса (вытянут на высокий уровень для нормального использования)
PWDN----Режим выбора энергопотребления (низкий уровень для нормального использования)
OV7670Датчик изображения, небольшой громкость, низкое рабочее напряжение, все функции отдельной камеры VGA и изображения.Благодаря управлению шиной SCCB различное разрешение 8 -дигитов, влияющие на данные всего кадра, суб -выборки и окна.Изображение VGA этого продукта составляет до 30 кадров/секунд.Пользователи могут полностью контролировать качество изображения, формат данных и метод передачи.Все функции обработки изображений включают гамма -кривые, баланс белого, насыщенность, цвет и т. Д. Могут быть запрограммированы через интерфейс SCCB.
● Высокая чувствительность, подходящая для применений с низкой освещенностью.
● Низкое напряжение подходит для встроенных приложений.
● Стандартный интерфейс SCCB, совместим с интерфейсом I2C
● RAWRGB, RGB (GRB4: 2: 2, RGB565/555/444), YUV (4: 2: 2) и YCBCR (4: 2: 2)
● Поддержка VGA, CIF и различных размеров от CIF до 40x30
● Метод вариопиксельной суб -эмплексы
● Функции автоматического управления влиянием включают в себя: автоматическое управление экспозицией, автоматическое управление усилением, автоматический баланс белого, автоматическое устранение световых полос, автоматическая калибровка уровня мощности черного. Управление качеством изображения включает в себя насыщение цвета, оттенок, гамма, резкость, резкость и резкость.ANTI_BLOOM
● У ISP есть функция устранения шума и плохих точек
● Поддержка масштабирования изображения.
● Компенсация потери объектива
● 50/60 Гц автоматическое обнаружение
● Автоматическая регулировка насыщения (регулировка ультрафиолета)
● Автоматическая регулировка улучшения краев.
● Автоматическая регулировка шумоподавления.
Ключевой параметр:
(1) Фоточувствительная матрица640x480; (2) напряжение IO от 2,5 В до 3,0 В (внутреннее подавление ядерного питания LDO1,8 В); (3) работа по энергопотреблению60 МВт/15fpsvgayuv; (4) общежитие<20μA; (5) температурная работа -30℃До 70℃; (6)Стабильная работа 0℃До 50℃; (7)Выходной формат (8 бит)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Необработанные данные RGB
Свет(8)Обучающие размеры1/6"(9) Угол зрения 25&Град; (10)Максимальная точность30fps VGA
Чувствительность1,3 В/(Lux-Sec); (11)46 дБ; (12) Динамический диапазон52dB
(13) Режим просмотра построчно; (14)Электронное воздействие 1 линии до 510 линий; (15)Пиксельная область 3.6μm x 3.6μм; (16) темный ток 12 мВ/с при 60℃;
