Полномостовой инверторный инвертор плазменной резки Andre LGK-100, схема главной платы управления, руководство по анализу цепей
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Обратите внимание на то, как покупатель стреляет
Данный продукт является виртуальным и представляет собой электронную версию информации, а не бумажную. Его можно отправить по электронной почте или на сетевом диске.Независимо от того, находится ли магазин в сети или нет, просто оставьте QQ или другой адрес электронной почты после того, как сделаете фотографию. Магазин как можно скорее отправит зашифрованный пакет файлов на указанный вами адрес электронной почты или через ссылку на сетевой диск Wangwangfa. После получения пакета зашифрованных файлов вы сначала подтвердите получение. Магазин немедленно вышлет вам пароль. Поскольку этот продукт является тиражируемым, после продажи (после получения пароля) он не подлежит возврату или возмещению. Если вы не можете этого сделать, пожалуйста, не фотографируйте.Спасибо!

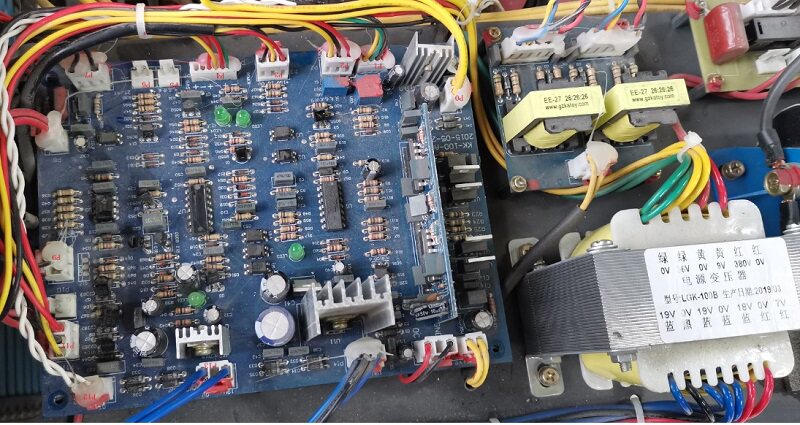

Станок плазменной резки Andre LGK-100 представляет собой полномостовой инвертор IGBT со встроенным воздушным насосом UC3846 с регулировкой ширины импульса.Он обладает определенной степенью универсальности, применимости и определенной степенью уникальности. За исключением основной схемы управления 3846, которая аналогична традиционным режущим машинам Ruiling, Jasic, Qingdao и другим, остальные схемы управления отличаются. Схема управления является новой и является хорошим выбором для исследователей, которым нравятся схемы машин для стыковой сварки. По моему собственному опыту, основные цепи управления на плате управления режущего станка, такие как: подача тока, обратная связь по току (пиковое значение + Холл), управление переключателем горелки. Схема управления, схема управления электромагнитным клапаном, схема управления зажиганием высокочастотной дуги, схема управления преобразованием 2T/4T, схема управления размерной дугой, схема управления датчиком Холла малого тока и т. д. подробно анализируются и соответствующие параметры помечаются, чтобы у вас было полное понимание и знание этих схем управления. Это улучшит и поможет в обслуживании аналогичных сварочных аппаратов с цепями управления и аналогичной теорией цепей управления.Это также хороший учебный материал по анализу цепей.
Содержание данного материала: анализ схемы главной платы управления, пояснения и аннотации + анализ и пояснения схемы модуля управления.
Основные модели чипов на главной плате управления следующие:
LM358+TL084+CD4013.Модуль управления: TL084+UC3846
Вспомогательная силовая часть представляет собой вспомогательный трансформатор + выпрямитель + стабилизация напряжения (неимпульсный источник питания).
LM7815(2 шт.)+LM7915+LM7805
