1-4 Zigbee3.0 Single Zero Fire Smart Smart Switch, подключенный к граффити, легко к микроблогам Samsung Hbridge

Цена: 1 480руб.    (¥70)
Артикул: 613008763385

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:知易科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥20423руб.
¥13.5286руб.
¥45951руб.
¥651 374руб.
  • Информация о товаре
  • Фотографии

Связанная информация скачать Ссылка: https://pan.baidu.com/s/1upj3_zd_op3twn_4dwr7jg.

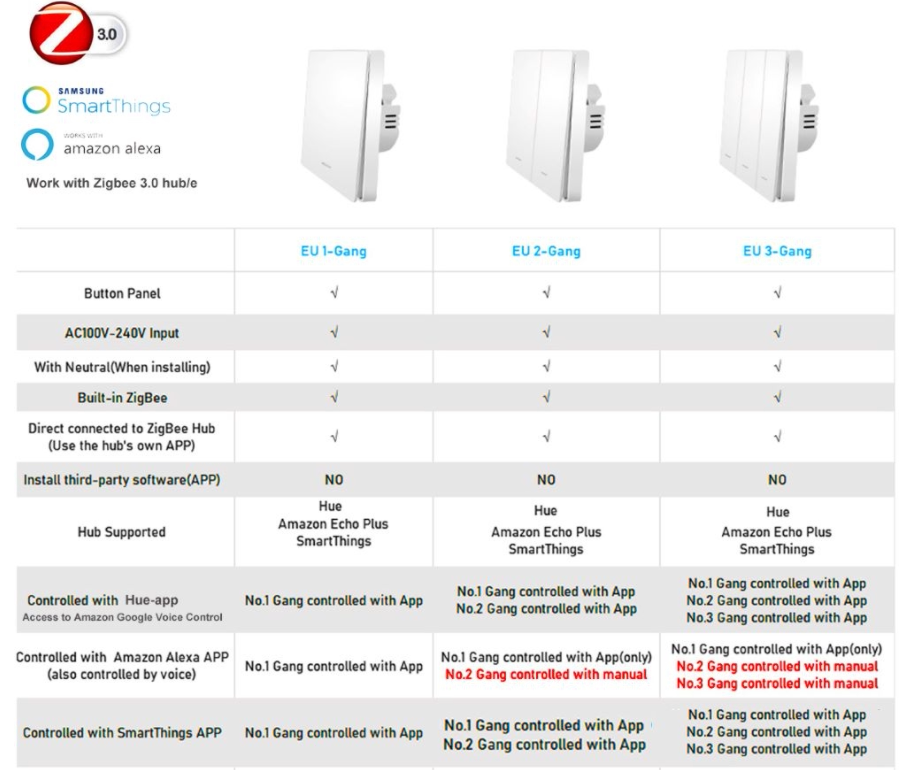

Приложение модуля:ZigBeeконтроллер переключателяПоддержка модуля модуляIPEXвнешняя антенна иPCBВстроенная антенна, вы можете выбрать внешнюю или встроенную антенну.Может использоваться для интеллектуальных замков, интеллектуального затемнения, шлюзов, выключателей, ZigBeeКоординаторы, маршрутизаторы, терминалы и другие области применения могут быть напрямую подключены к Tuya.Zigbeeшлюз, пролетZigbeeШлюз, eWeLinkZigbeeВорота,smartThings hubшлюз, амазонкаEcho Plus(model:ZE39KL),Echo Show (2nd Gen) (model:DW84JL),Echo Plus (2nd Gen) (model:L9D29R) и другие стандартыZigbee 3.0иZLLшлюз.Конечная точка устройства:0x01-0x04, описание устройства:On/Off Light, сервисы, поддерживаемые устройством:Basic, Идентификация, группа, сцена, вкл/выкл, переключение, привязка, отчет

Пин-код

имя

Функция

1

VCC

источник питания

2

GND

GND

3

P2_2

Порт отладки постоянного тока, общий порт ввода-вывода P2_2

4

P2_1

Порт отладки DD, общий порт ввода-вывода P2_1

5

P2_0

Общий порт ввода-вывода P2_0

6

P1_7

Общий порт ввода-вывода P1_7

7

P1_6

Общий порт ввода-вывода P1_6

8

NC

Not Connect

9

NC

Not Connect

10

P1_5

K4#Входной сигнал переключения, активен низкий уровень, низкий уровень>Войдите в режим конфигурации за 5 секунд

11

NC

Not Connect

12

P1_3

K1#Входной сигнал переключения, активен низкий уровень, низкий уровень>Войдите в режим конфигурации за 5 секунд

13

NC

Not Connect

14

P1_1

OUT 4#Релейный выходной сигнал, эффективный высокий уровень

15

P1_0

P1_0: Индикатор состояния доступа к сети, индикатор мигает перед доступом к сети и выдает низкий уровень после доступа к сети.

16

P0_7

OUT 1#Релейный выходной сигнал, эффективный высокий уровень

17

P0_6

OUT 3#Релейный выходной сигнал, эффективный высокий уровень

18

P0_5

OUT 2#Релейный выходной сигнал, эффективный высокий уровень

19

P0_4

Для производственного тестирования: P0_4

20

P0_3

Для производственного тестирования: последовательный порт TX

21

P0_2

Для производственного тестирования: последовательный порт RX

22

P0_1

K3#Входной сигнал переключения, активен низкий уровень, низкий уровень>Войдите в режим конфигурации за 5 секунд

23

P0_0

K2#Входной сигнал переключения, активен низкий уровень, низкий уровень>Войдите в режим конфигурации за 5 секунд

24

RST

Контакт сброса модуля, сброс модуля низкого уровня
