Jdy-24m Bluetooth сеть сетка портала Zigbee Bluetooth Speaking Ble Bluetooth Ble Pass

Цена: 189руб.    (¥8.9)
Артикул: 610296865882

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии

Ссылка скачать информацию: https://pan.baidu.com/s/1vaw3bcdg-dfj2wyzkya1hg

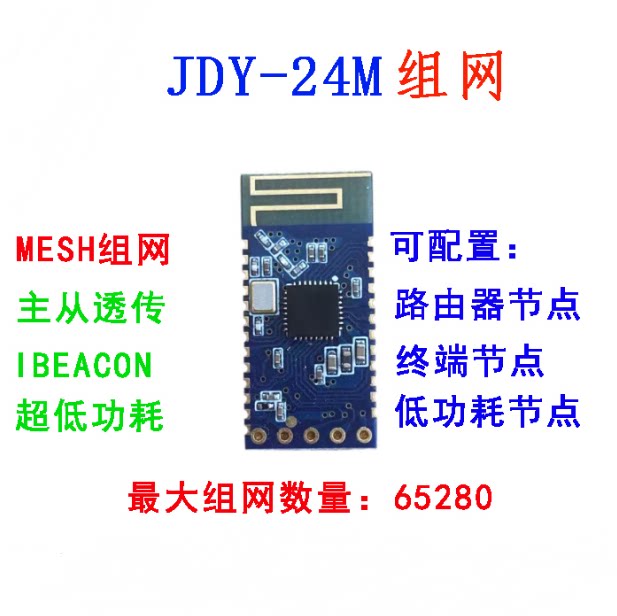

1. Введение продукта

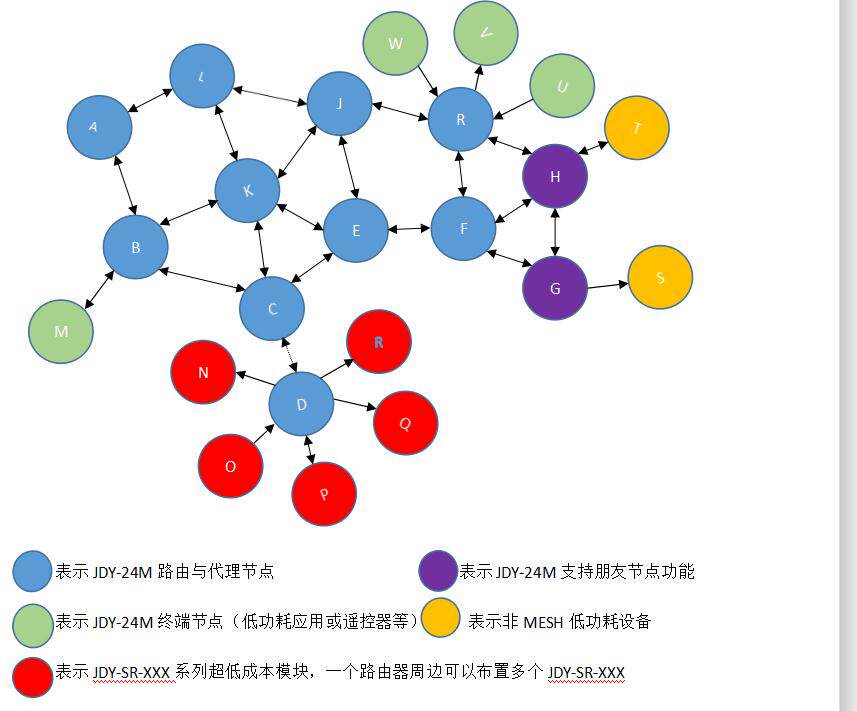

  JDY-24M Network Bluetooth Функция поддержки Master и Congzhuan, IBEACON, BLE Probe, обнаружение IBEACON, сеть сетки, сеть сетей поддерживает максимум 65535 сети устройств, использует много -джамп беспроводную анти -коллизионную технологию, поддержку скорости сети на 50 мс после распределения, выдача передачи, выдача передачи. 17 данных байтов, отдельный модуль поддерживает узлы маршрутизации и узлы клемм, узлы маршрутизации поддерживают реле данных (не поддерживайте низкое энергопотребление), узлы терминала поддерживают низкое энергопотребление (автоматический сон после кнопки разбудит данные), сетевой сети JDY-24M сетевой сети сетевой сети. Сетевая сеть, как правило, только после того, как сеть Netid и короткометражный адрес требуется, модуль будет автоматически настроить сеть. со старыми продуктами.



2. Характеристики продукта

1: Поддержка мобильного телефона (iOS, Android) прозрачность данных приложения (около 1MA Рабочий теч)

2: модуль поддержки и владелец модуля от передачи высокой скорости

3: Поддержка функции iBeacon (ультра -low Power Earnage)

4: Поддержите функцию зонда ibeacon

5: Поддержите функцию зонда Bluetooth

6: Поддержите многооткрытый подчиненный режим.

7: Поддержка Bluetooth -сетка (сетевая передача последовательных данных, управление выводом io, управление кнопками ввода)

8: Mesh отправляет данные для отправки данных для поддержки ответа и неконтролируемой связи

9: сетевое пульт дистанционного управления





Четыре,Технические характеристики



Тип

Технические характеристики

Рабочее напряжение

1.9– 3.6V

Рабочая Температура

-40 - 85°C

Максимальная мощность запуска

+4dbm

антенна

Антенна пластины

Получение чувствительности

-96dbm

SMT -сварка температура

<260 ℃

Интерфейс связи

UART

Средний ток

НетРежим сетки пробуждение (прозрачный) ток

Около 1 мА

НетСетчатая режим - легкий сон с машины

В пределах 200UA (связанный с интервалом вещания)

Режим сетки пробуждать ток связи

Около 4 мА

Сетчатый ток сна

3uA

Глубокий спящий режим

3&nbsp;uA

&nbsp;

пять,Заводская конфигурация по умолчанию

последовательность

Функция

параметр

В инструкции

1

Поттер

115200

AT+BAUD8

2

Модуль короткий адрес

После MAC -адреса2байт

&nbsp;

3

Идентификационный номер сети

1189

AT+NETID1189

4

K1 Целевой короткий адрес

FFFF

AT+KEY1,FFFF,1,1

5

K2 Целевой короткий адрес

FFFF

AT+KEY2,FFFF,2,1

6

K3 Целевой короткий адрес

FFFF

AT+KEY3,FFFF,3,1

7

K4 Целевой короткий адрес

FFFF

AT+KEY4,FFFF,4,1

8

K5 Целевой короткий адрес

FFFF

AT+KEY5,FFFF,5,1

9

Переключение пароля приложения подключения

закрыть

AT+TYPE0

10

Пароль подключения приложения

1234

AT+PIN1234

11

Название вещания

JDY-24M

AT+NAMEJDY-24M

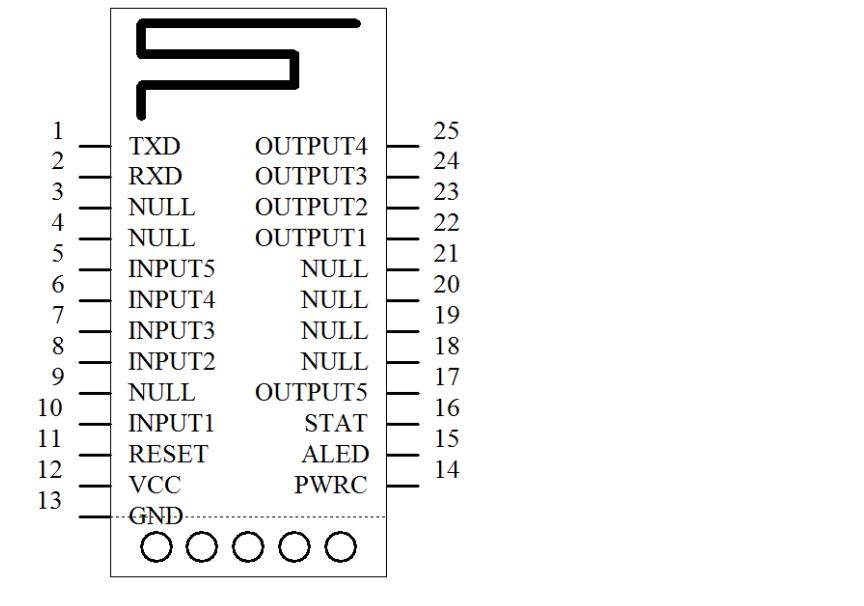

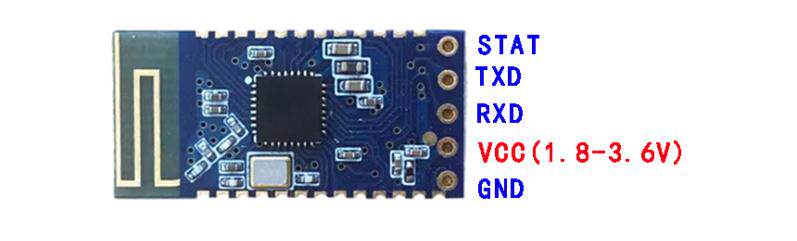

6. Определение штифта модуля

Последовательный портATНабор инструкций

JDY-24MОтправка последовательного порта модуляВ инструкции должен добавить r n

последовательность

инструкция

Функция

по умолчанию

1

AT

Инструкция тестирования

-

2

AT+RESET

Восстановление

-

3

AT+VERSION

Версия прошивки

-

4

AT+LADDR

читатьMAC-адрес

-

5

AT+NAME

Процедура чтения и письма

JDY-24M

6

AT+PIN

Подключите настройки пароля

1234

7

AT+TYPE

Открыть ли метод подключения пароля

0

8

AT+BAUD

Поттер

115200

9

AT+DISC

Отключить

-

10

AT+STAT

Прочитайте статус соединения

0

11

AT+STARTEN

Настройки сна

1

12

AT+ADVINT

Интервал вещания

1

13

AT+POWR

Запуск мощности

3

14

AT+ROLE

Настройка рабочего режима

0

15

AT+SLEEP

Инструкция сна

-

16

AT+DEFAULT

Восстановить конфигурацию фабрики

-

17

AT+INQ

Поиск хоста с трансляции машины

-

18

AT+STOP

Прекратить вещание

-

19

AT+CONN

Подключить список сканированияидентификационный номер

-

20

AT+CONA

инструкцияMac Adder Connection

-

21

AT+BAND

СвязываниеMAC-адрес

-

22

AT+CLRBAND

Четкое связывание

-

23

AT+SRBAND

Подключение наиболее сильно подключено к периферическому сигналу

-

24

AT+MESH

Сетка отправить данные

-

25

AT+KEY

Конфигурация параметра ключа

-

26

AT+NETID

СетьКонфигурация идентификационного номера

1189

27

AT+MADDR

Настройки короткий адрес

За адресом MAC

28

AT+MCLSS

Тип сетевого оборудования

0 (маршрутизатор)

29

AT+FRIEND

Добавить частных друзейMAC-адрес

000000000000

30

AT+CLRFRIEND

Очистить друзья личного пароля

&nbsp;

31

AT+FRTYPE

&NBSP;

0

32

AT+IBUUID

Конфигурация uuid's ibeacon

&nbsp;

33

AT+MAJOR

Основная конфигурация IBEACON

000A

34

AT+MINOR

Маленькая конфигурация Ibeacon

0007

35

AT+IBSING

Конфигурация петь Ibeacon's Sing

&nbsp;

36

AT+ENLOG

Переключатель выходного выхода последовательного порта

1 (открытый)

MESHТаблица коротких адресов (MADDRПолем

адрес

Функция

иллюстрировать

0XFFFF

Вещательный адрес

Короткий адрес устройства не может быть настроен0XFFFF

0X0002приезжать0XFF00

Одиночный адрес

Адрес устройства (пользователь устанавливает короткий адрес в этом диапазоне)

0X0001

Адрес центральной машины

Центральная машина

0xFF01приезжать0XFFFE

Системный адрес

Обычно не рекомендуется использовать

Примечание. Короткий адрес эквивалентен устройству в сетиIDЧисло

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;Данные вещания, все оборудование в сети может быть получено

&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;Одиночные данные о трансляции, только устройство с указанным адресом может получить данные

CMDКомандная таблица

Заказать имя

адрес

иллюстрировать

DATA_NO_ACK

0x00

Отправить на целевое оборудованиеДанные без ответа

DATA_ACK

0x01

Отправить на целевое оборудованиеОтвет данных

IO_NO_ACK

0x10

Управлять целевым оборудованиемIOНет ответа

IO_ACK

0x11

Управлять целевым оборудованиемIOОтвечать

PWM_NO_ACK

&nbsp;

Нет функционального

PWM_ACK

&nbsp;

Нет функционального

READ_ACK

0x31

Чтение параметров целевого оборудования

CONFIG_NO_ACK

0x40

Нет функционального

CONFIG_ACK

0x41

Отправить параметры конфигурации в целевое оборудование (NETID,MADDR,PIN,KEY,TYEPПолем

FRIEND1_DATA_ACK

0xA1

Отправить один -один данные всем друзьям

FRIEND2_DATA_ACK

0xA2

Только один -один данных с частными друзьями

иллюстрировать:MESHДанные связи включают Baotou+ CMD +MADDR +DATAЭта форма естьCMDТаблица инструкций, есть ряд возвратов в последовательное сообщение с портом

В то же время адрес инструкции0x01Нужно отправитьIOКогда есть инструкция управления возвратом, адрес инструкции0x11Сущность

Отправить последовательный порт на целевое устройствоMESHПоследовательные данные

пример

HEAD

7byte

CMD

1byte
