FRM01 ГРМ/задержка/цикл/Self -lock/RELAY MODULE MODULE/18 Функции могут быть установлены
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 5V
- 12V
- 24V
| Цвет: | 5V, 12V, 24V |
FRM01Тайминг/Поздний/цикл/самостоятельныйМодуль модуля управления реле

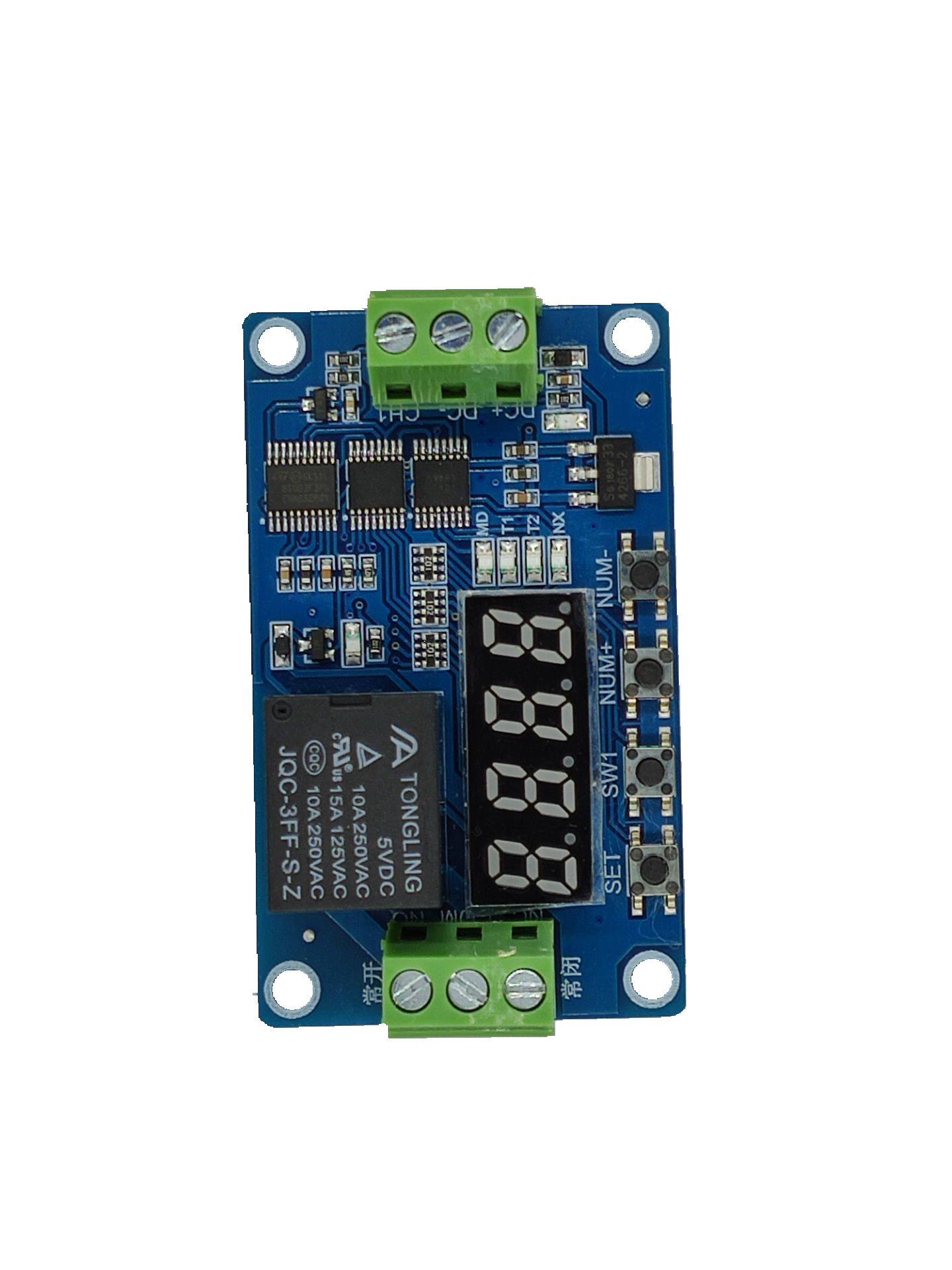

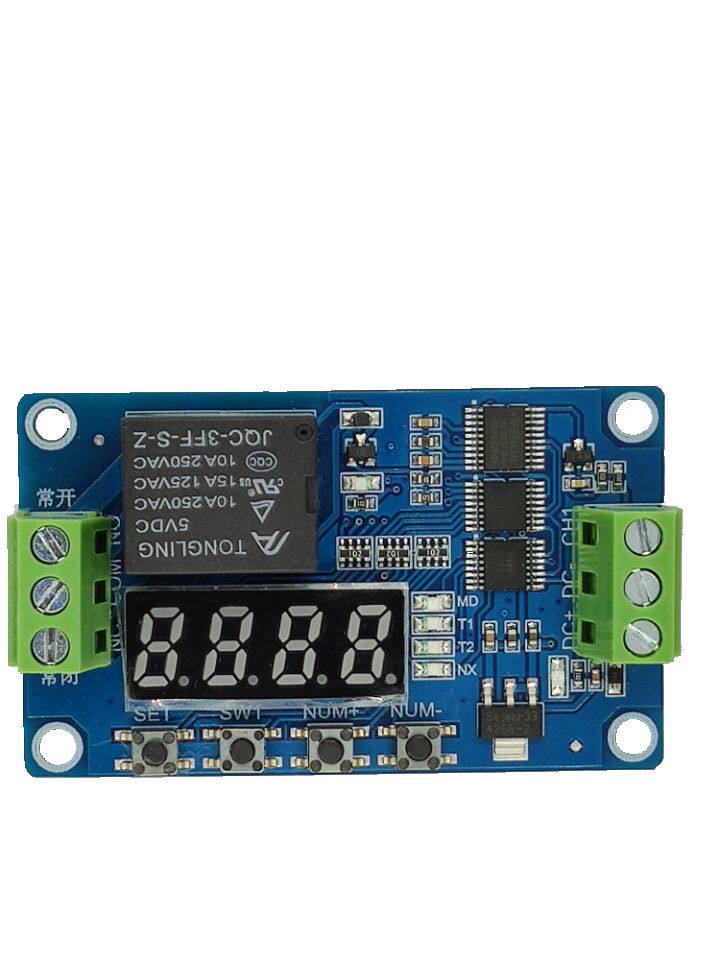

FRM01 Многофункциональный модуль управления реле предназначен для пользователей с различными потребностями. Micro Controller использует микроконтроллеры в качестве основного блока управления, предварительно установленные 18 функций, а модуль использует подлинный реле мощности высокого качества. И производительность стабильна, и она может широко использоваться в различных случаях управления мощностью.
Функции:
1. Новое обновление до версии 2.0, функция модуля увеличивается с предыдущих 8 типов до 18, чтобы удовлетворить больше потребностей применения;
2. Увеличьте функцию анти -Anti -Anti -Anti -Anti, она не повредит модулю из -за неправильного источника питания;
3. Используйте высококачественные высоковольтные модули питания для замены предыдущих дискретных источников питания, что делает систему более стабильной и надежной;
4. Добавьте 0,1 секунды к функции времени, а точность времени обновляется за 0,1 секунды до 0,01 секунды;
5. Увеличить функцию автоматической сохранения питания, пользователи могут установить себя
Одна функция модуля
Пользователи могут выбрать следующие через ключи и отображатьОдна из 18 функций может установить и сохранять функциональные параметры, или вы можете просмотреть параметры текущей функции. Настройки параметров времени можно скорректироваться как минимум 0,1 секунды, а точность лучше, чем 0,01 секунды. В отношении конкретной настройки Инструкции по эксплуатации, вы можете попросить продавца попросить продавца получить извлечение от продавца. Essence
Напоминание: функция1-8 запускается сама по себе. Функция 9-18 требует мощных плоских импульсных сигналов (продолжительность высокого уровня не так коротко, как 20 мс, то же самое ниже) запуск запуска.
Функция1:
Внутреннее вдыхание: после питания, задержка, задержкаВсасывание реле T1, T1 может быть скорректировано от 0,1 секунды до 270 часов. Дайте графику CH1 высокий мощный плоский импульсный сигнал, повторите функцию более одного раза;
Функция2:
Отключение времени: всасывание и комбинация реле, когда питание -он, задержкаРеле времени T1 отключается. T1 может быть скорректирован между 0,1 секунды до 270 часов. Дайте графику CH1 высокопроизводительный плоский импульсный сигнал, повторите функцию более одного раза;
Функция3 ::
Время, комбинирование и отключение: после включения питания реле не будет сначала отсос, и время задержкиT1 достигает преемственности реле; Время вдыхания T2 достигает последовательности реле, время задержки T1 и T2 могут быть скорректированы между 0,1 секунды-270 часов. Дайте сигнал с высоким мощным плоским импульсом на границу CH1, повторите выше функции;
Функция4 ::
Отключение времени, а затем всасывание: после подачи питания реле сразу же сосет комбинацию, и время задержкиT1 достигает последующего наблюдения реле; время разъединения T2 достигает преемственности последовательности, а время задержки T1 и T2 можно скорректировать между 0,1 секунды-270 часов. Дайте графику CH1 мощный плоский импульсный сигнал и Повторите функции более одного раза;
Функция5 ::
Режим времени бесконечного цикла1: После того, как власть передается, реле сначала не высосает комбинацию, и время задержки T1 достигает последовательности реле; Время вдыхания T2 достигает реле до отключения, а затем повторяет вышеупомянутое состояние. Время задержки T1 и T2 составляет 0,1 секунды-270 часов за 0,1 секунды-270 часов. Его можно скорректировать между интерфейсом между CH1, который может перезагрузить вышеуказанные функции;
Функция6 ::
Режим времени бесконечного цикла2: После того, как власть передается, реле сразу же высасывается, и время задержки T1 достигает последовательности реле; время отключения T2 достигает преемственности реле, а затем повторяет вышеупомянутое состояние. Интервал может быть скорректирован. Дайте интерфейсу CH1 высокий плоский импульсный сигнал с высокой мощностью, который может перезагрузить вышеуказанные функции;
Функция7:
Режим ограниченного цикла времени1: На основании функционала 5 увеличивайте количество времени цикла. вышеупомянутые функции;
Функция8:
Режим ограниченного цикла времени2: На основе функции 6 увеличивайте количество времени цикла. В настоящее время T1 и T2 могут быть скорректированы в течение 0,1 секунды от 9999 секунд. Количество циклов корректируется между 1-9999 раз. вышеупомянутые функции;
Функция9:
Режим реле Self -lock: дать реле реле RELAYИнтерфейс CH1 представляет собой высокую плоскую импульсную сигнал с высокой мощностью, реле отстой к комбинации, а затем отсоединяет реле с плоским пульс -сигналом с высокой силой.
Функция10 ::
Режим реле триггера: дать релеИнтерфейс CH1 Высокий сигнал высокого уровня, всасывание реле, исчезновение высокого уровня, отключение реле.
Функция11 ::
Время запуска -поглощение: реле эстафеты не перемещается, и оно дано.Интерфейс CH1 Всасывание реле T1 с мощным плоским импульсом T1, T1 может быть скорректирован через 0,1 секунды до 270 часов. Повторите сигнал с высоким мощным плоским импульсом на границу CH1, повторите функцию более одного раза;
Функция12 ::
Запустить регулярное разъединение: реле не движется после питания -он, данныйИнтерфейс CH1 Высокий мощный плоский импульсный сигнал, всасывание реле и комбинация, задержка T1-реле отключения реле T1, T1 может быть скорректирован между 0,1 секунды-270 часов, повторите сигнал с высоким мощным плоским импульсом на границу CH1, повторить вышеуказанные функции;
Функция13:
Запуск времени -поглощение и сочетание повторного раздела: неэффективное действие мощного прибора Post -SOWER не перемещается, давая егоРаздела CH1 Время мощного плоского импульса, время задержки T1 достигает преемственности последовательности; время вдыхания T2 достигает реле реле к отключению, время задержки T1 и T2 могут быть скорректированы между 0,1 секунды-270 и часами, а также время задержки T1 и T2 и T2. Повторите интерфейс CH1 на интерфейс CH1 с высокой плоской импульсной импульсной сигналом, повторите вышеуказанные функции;
Функция14:
Запустить регулярное отключение перед всасыванием: реле мощности на мощность не перемещается, даноИнтерфейс CH1 представляет собой мощный плоский импульсный сигнал. Реле сразу же отстой и объединяет его. Время задержки T1 достигает преемственности последовательности. Повторите сигнал с плоским пульсом с высокой мощью на границу CH1, повторите вышеуказанные функции;
Функция15 ::
Режим времени бесконечного цикла1: Реле мощности Post -Sower не перемещается. Дайте границе CH1 высокую плоскую импульсную сигнал с высокой мощностью. Время задержки T1 достигает последовательности реле; T2 может быть скорректирован между 0,1 секунды до 270 часов. Повторите Сигнал с мощным плоским импульсом на границу CH1, который можно перезапустить;
Функция16:
Режим времени бесконечного цикла2: Реле мощности Post -Sower не перемещается. Дайте интерфейсу CH1 высокий сигнал с высокой плоским импульсом. Реле сразу же отстой и объединяет его. Время задержки T1 достигает реле до отключения. Время задержки T1 и T2 можно скорректировать между 0,1 секунды до 270 часов. Повторите сигнал мощного и плоского импульса на границу CH1, который можно перезапустить.
Функция17:
Режим ограниченного цикла времени1: На основе функции 15 увеличивайте количество времени цикла.
Функция18:
Режим ограниченного цикла времени2: На основе функции 16 увеличивайте количество времени цикла.

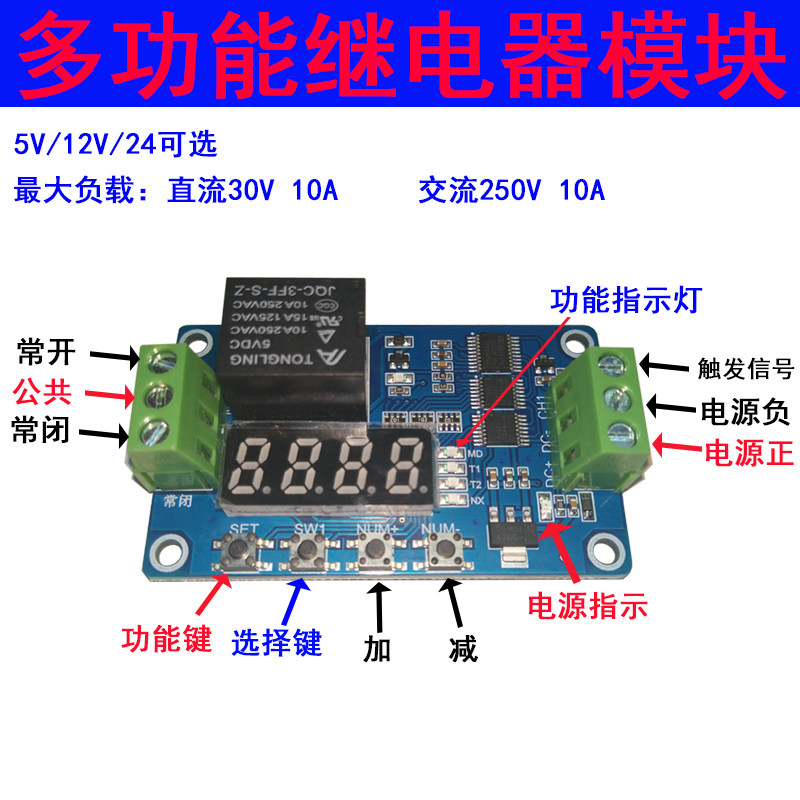

Интерфейс модуля
Конец управления модулем: да3 интерфейса провода, все интерфейсы имеют клеммы проводов, что удобно для использования пользователями
1. DC+: источник питания DC положительный (с модулями 5 В, 12 В и 24 В на выбор)
2. Отрицательный электрод питания DC-: DC.
3. CH1: введите интерфейс обнаружения, высокий уровень эффективен

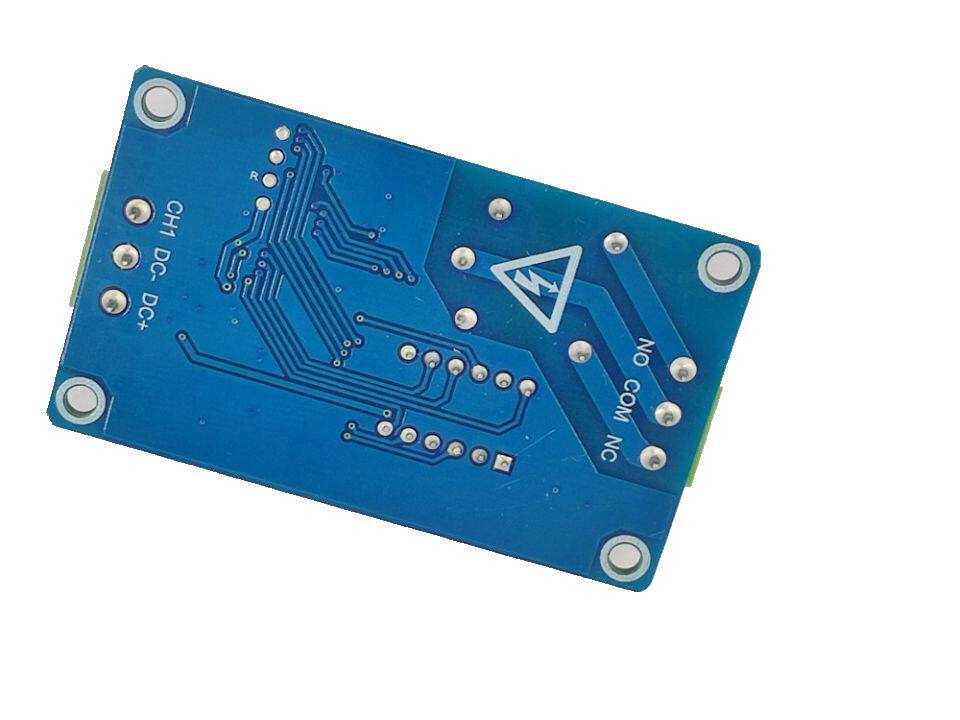

РЕЛЕВЫ3 интерфейса провода, все интерфейсы имеют клеммы проводов
1. Нет: реле реле часто открывает интерфейс, реле высасывает переднюю подвеску и короткое соединение с COM1 после всасывания
2. Com: Общественный интерфейс реле
3. NC: реле постоянно закрыт интерфейс, реле является коротким, до того, как реле вдыхается.
