Modbus RTU 4 Реле модуль четырехэтажный входной оптокуплер изоляция RS485 Communication Single Chip Machine
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скопируйте ссылку, чтобы загрузить информацию: http://pan.baidu.com/s/1mgzKs3I.
Напряжение реле: реле 12 В поставляется по умолчанию, питание 12 В.Дополнительное реле питания 9 В 5 В (пользователи могут заранее связаться с предпродажной службой.)
Общение реле: Multi-Machine Network 485 Communication, на основе протокола MBDBUS-RTU, почтовый адрес по умолчанию составляет 1, пользователи могут изменить адрес с помощью инструкции
IN1 -IN4 -это переключатель подключения для чтения состояния переключения через 485, а не для управления выходом реле через вход.
Ресурсы совета:

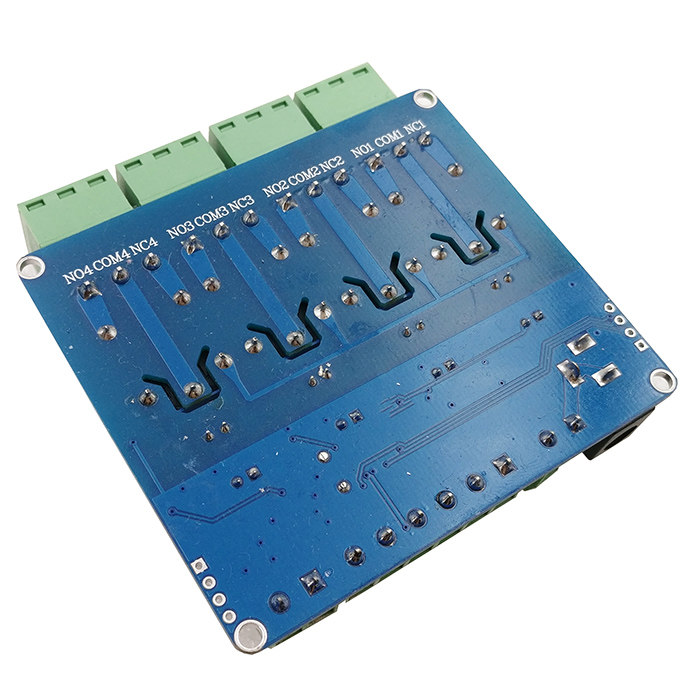

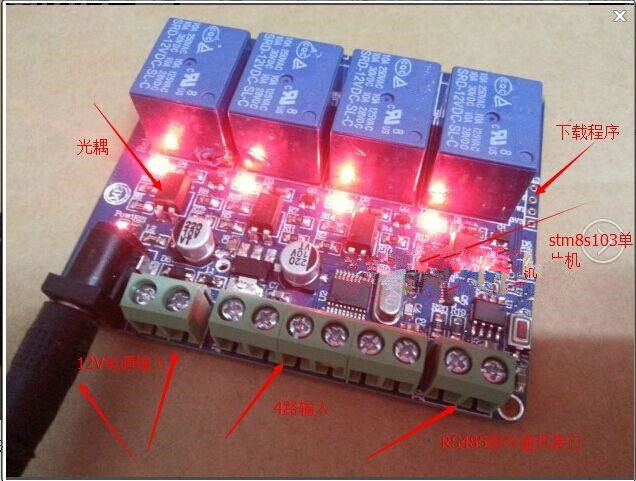

1. Кнопка сброса S1
2. D5 запустить светодиодный индикатор
Инструкции по управлению Введите групповую общую загрузку.
1. 4 Выход с расслаблением маршрута (один част, другой всегда закрыт)

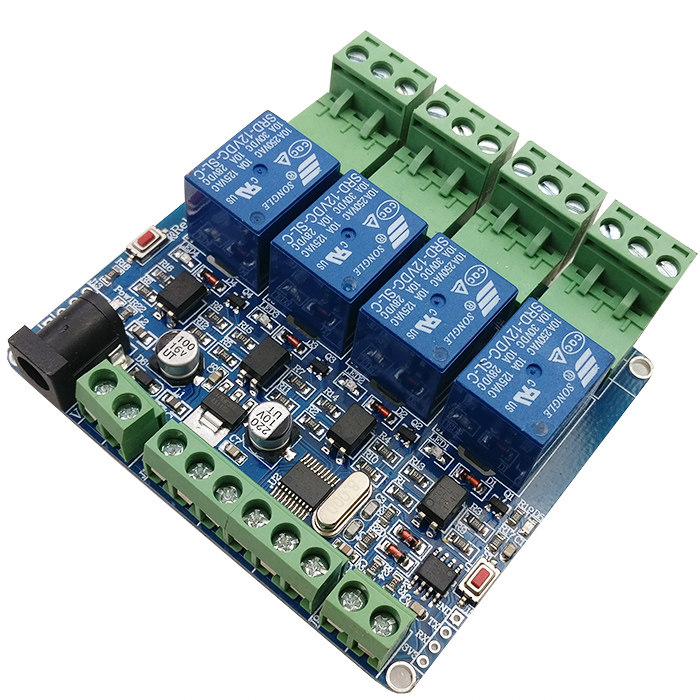

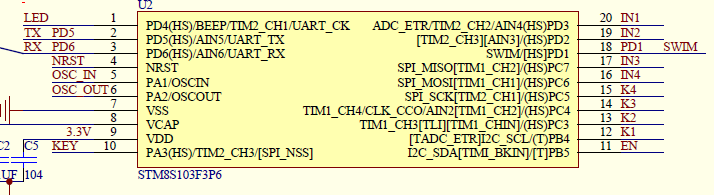

2. STM8S103F3.
3. 4 Выход реле изоляции световой связи
4.4 Огни индикатора с замкнутым светодиодом RELAY
5. Круглый интерфейс постоянного тока, с терминальным интерфейсом DC.Удобная питательная проводка (напряжение питания 5 В или 12 В определяется в соответствии с напряжением реле)
6. 4 Входной интерфейс (вход сухого узла, пассивный вход, подключение с GND)
7. RS485 Интерфейс связи на всем пути.
8. Индикатор мощности
9. Пользовательский светодиодный свет
10Кнопка сброса
11. Один интерфейс загрузки плавания (программа загрузки Stlink-V2, пользователи могут разработать программу для вторичной разработки)
Средняя программа разработки основной схемы
1. LED Pick -Up пользовательский светодиод
2. TX RX Участок 485 порт и игла TTL
3.KEY Пользовательская кнопка (красная кнопка слева)
4.EN 485 Используйте конец
5.IN1 -IN4 Входной порт напрямую подключен к терминалу
6.K1 -K4 Реле вывод управления
7. SWIM Программа сжигания J13
Не предоставляйте код модбуса источника
Modbus RTU Инструкция по общению:
Модбус RTU Инструкция
Скорость передачи: 9600 8 Нет 1
Этот реле модуль может общаться в нескольких сетях, а адрес связи устанавливается последовательными инструкциями.(Предоставлено сетевым диском коммуникации)
Почтовый адрес модуля ретрансляции по умолчанию установлен на 1, а инструкции по эксплуатации последовательного порта:
Примечание. Следующие конкретные инструкции по тестированию передаются в сеть в сеть
Функция инструкции:
1. Установите адрес 2. Прочтите адрес 3. Прочитайте версию программного обеспечения 4. Прочитайте аппаратную версию
Инструкция по выводу:
Modbus-Rtu Инструкции по общению:
16 -я иммиграционная отправка
Гексизант получает
Шаги:
1. Установка программного обеспечения Коэффициент связи бод
2. Установите адрес (адрес устройства, используемый в связи, адрес по умолчанию равен 01)
/*******************************************************************/
Адрес настройки: 09
01 10 00 00 00 01 02 00 09 66 56 //Текущий адрес 01 изменен на 09
00 00 00 00 00 01 02 00 09 6B C6 // Радиод, модифицированный на 09
Читать адрес
00 03 00 00 00 01 85 db
возвращаться:
00 03 02 00 01 44 44 // 01 - адрес
/*******************************************************************/
/*******************************************************************/
Значение каждого представителя каждого байта:
[Адрес 1]
//--------------------------------------------
№ 1 Реле включается: 01 05 00 01 01 00 9d 9a
Байт 1: Адрес
Байт 2: Функция?
Байт 3 4: Адрес регистрации
Байт 5 6: данные регистрации
Байт 7 8: проверка CRC
//==============================================================
[Адрес 1]
//--------------------------------------------
№ 0 Реле включен: 01 05 00 00 FF 00 8C 3A
№ 0 Реле закрыто: 01 05 00 00 00 CD CA
//--------------------------------------------
№ 1 Реле включается: 01 05 00 01 FF 00 DD FA
№ 1 Реле закрыто: 01 05 00 01 00 00 9c 0a
//-------------------------------------------
№ 2 Реле открывается: 01 05 00 02 FF 00 2D FA
№ 2 Реле закрыто: 01 05 00 02 00 00 6c 0a
//-------------------------------------------
Реле № 3 включено: 01 05 00 03 FF 00 7C 3A
№ 3 Реле закрыто: 01 05 00 03 00 00 3D CA
//======================================================================
/**********************************************************************/
Прочтите все статус ввода интерфейса
Отправить: 01 02 00 00 00 08 79 CC //Чтение 8 состояний входа
Возврат: 01 02 01 00 A1 88
Все выключено Все включено
Инструкции по чтению:
Чтение статуса 1 канала [IN1] Статус 2 канала [IN2] Статус 3 канала [IN3] Статус 4 канала [IN4]
Прочтите все статус интерфейса ввода
