Скорость мощного мощного моторного моторного двигателя регулирование электромагнитного импульса Импульса Импульса Клапана может быть скорректирован и отсрочен PP2K
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | PP1, PP1K, PP2, PP2K |
Адрес загрузки:http://www.qingdaowuzhi.com/download/18312.html?a=download

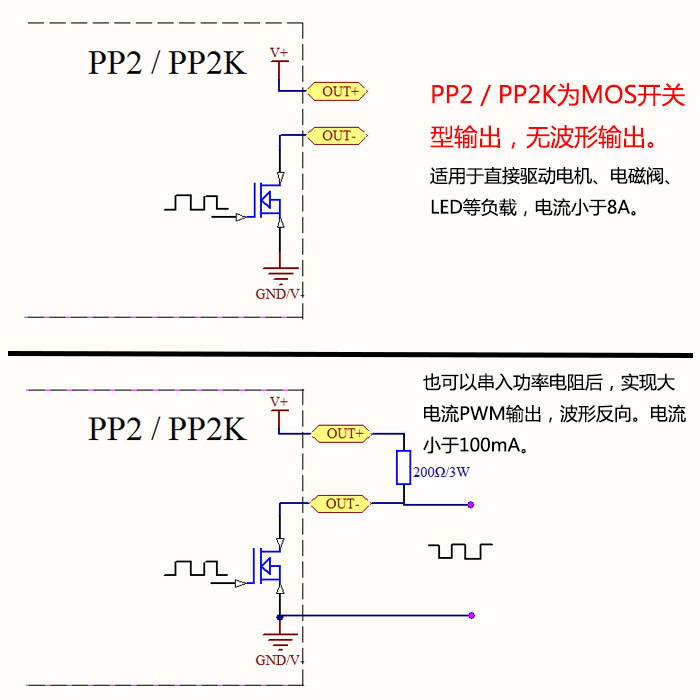

Обратите внимание, что когда привод PWM с высокой мощностью (тип PP2 и PP2K) не загружается, он не является волноформным, а после нагрузки существует форма волны.Внутренняя схематическая диаграмма показана на рисунке ниже:
Несколько практических сцен!ПересечениеПересечение
1.LEDРегулировка яркости, частота и поступка можно скорректировать
2.Регулировка скорости скорости, частота и поступка может быть скорректирована
3.Приводите поглощение и высвобождение соленоидного клапана, автоматическое циркуляцию, отсроченный выход, количество времени цикла (или бесконечный цикл).
4.Управляйте устройством, чтобы выключить и отключить, выполняют такие испытания, как переключение испытаний на усталость, и временное снижение напряжения, чтобы проверить надежность оборудования для клиента.
5.Задержка запуска, время задержки может быть установлено, и она была включена или периодически после задержки.
1.Основные моменты продукта:
1.1 Может прямо водитьLED, Электрический, соленоидный клапан и другие нагрузки
1.2Можно выбрать два режима:
PWMМодель -частота(Непрерывно), занимая соотношение обязательств.Обратите внимание, что количество переключателей не может быть установлено в этом режиме, а циркуляция включается и выключается; Предметы
PULSEРежим импульса -Позитивная ширина импульса, отрицательное время импульса, время запуска задержки и количество переключателей может быть отрегулировано.
1.3 Принесите кнопку остановки, элемент управления может запустить и остановиться

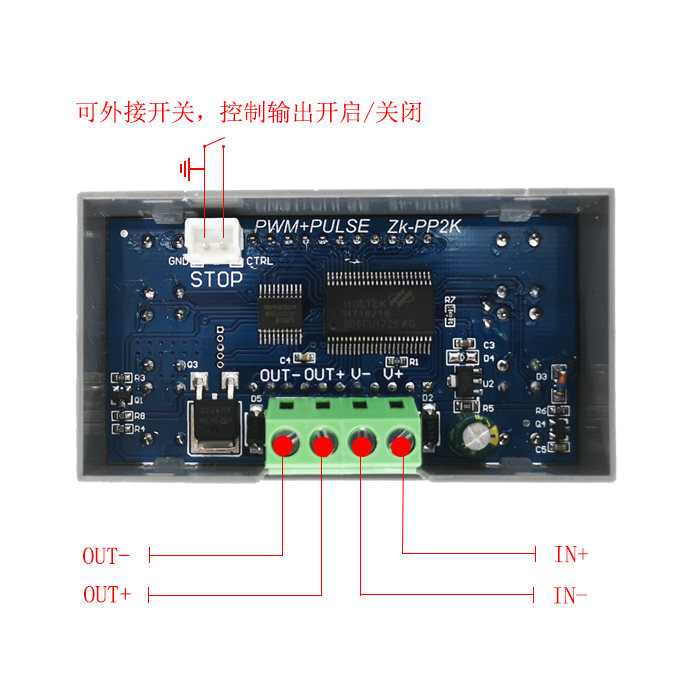

1.4Широкий вход напряжения3.3-30V,5.08mmТерминальная проводка
2.Технические параметры:
2.1Рабочее напряжение: 3,3 ~ 30 В (Обратите внимание, чтобы не быть связанным с положительными и отрицательными электродами, в противном случае это может быть сожженоПолем

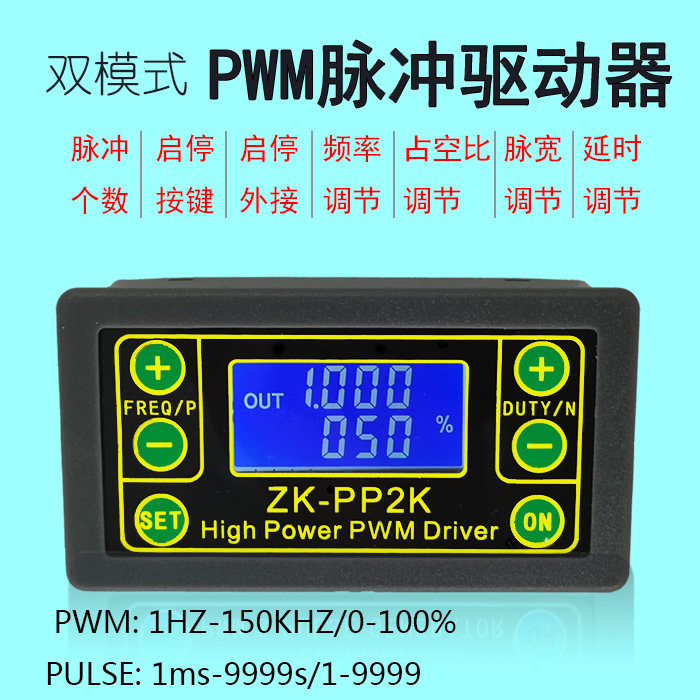

2.2Частотный диапазон: 1 Гц ~ 150 кГц, точность около 2%.Регулировка двигателя обычно выбирает 20 кГц
2.3Область коэффициента пошлина: 0-100%, 1%шаг вперед
2.4Количество импульса: 1-9999 или бесконечно (Покажите «----» представляют бесконечныйПолем
2.5Время вывода задержки: 0,000S-9999S, минимум может быть установлен 1 мс.
2.6Положительная, отрицательная длина импульса: 0,000S-9999S, минимум может быть установлен 1 мс.
2.7Выход с емкостью нагрузки: менее 8А (трубка переключателя MOS)
2.8Выходное значение: значение амплитуды равно напряжению источника питания (OUT+Непосредственно подключено к внутренней части модуля V+Полем
2.9 Размер продукта: 79 мм*43 мм*30 мм
2.10Вес продукта: 42 г
2.11Форма упаковки: анти -статическая сумка
3.Описание модуля:

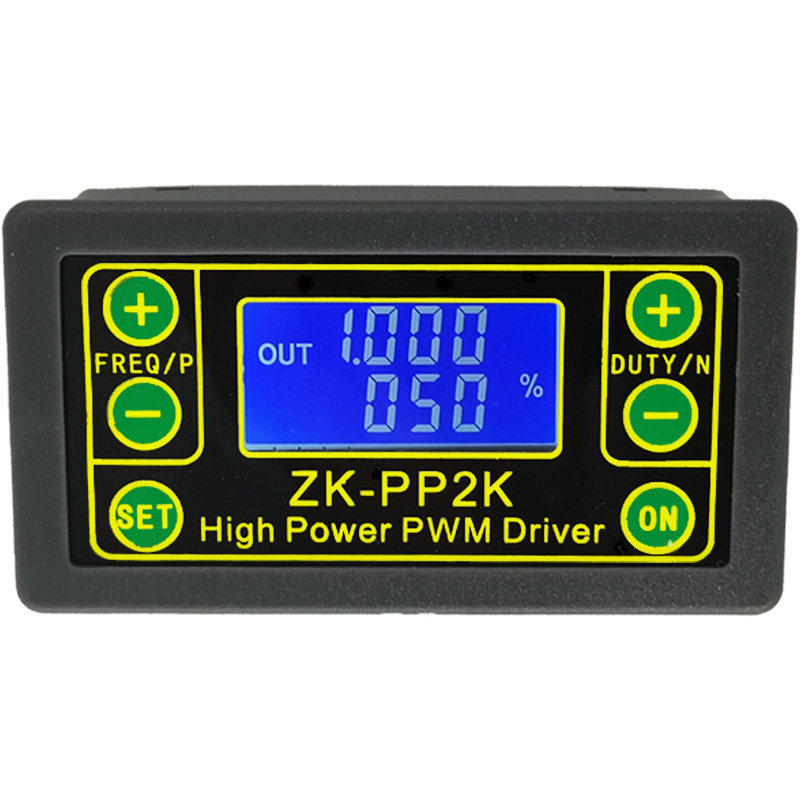

3.1Ключевое описание
3.2 PWMмодель(Дисплей имеет «%» в виде режима ШИМПолем
Режим по умолчанию завода-это режим ШИМ, установлены настройки FREQ+и FREQ-Button, настройки Duty+и Duty-Button; короткий нажмите кнопку «Остановка», чтобы управлять выходом или остановкой сигнала."Вне"Логотип вывод, в противном случае выходной выход останавливается; заводская частота по умолчанию составляет 1 кГц, а рабочее цикл составляет 50%.
Если вам нужно переключиться на режим импульса импульса, не ослабьте кнопку SET (более 6 секунд). Вы увидите изменение экрана, «%» исчезнет и является режимом импульса.
3.3 PULSEРежим пульса (Нет "%" на правой стороне дисплея отображается как режим импульсаПолем
P+И p-кнопь устанавливает положительное время ширины импульса, отображается ЖК-экран, установка N+и N-кнока устанавливает отрицательную ширину импульса, отображается ЖК-экран, блок второй; 0, экран отображается"Вне"Логотип является выходным, в противном случае выходной выход останавливается; положительная ширина импульса завода составляет 0,5 секунды, а отрицательная ширина импульса составляет 0,5 секунды.
Настройки количества пульса и времени задержки в режиме импульса,Нажмите кнопку SET в течение 2 секунд, а затем отпустите,Введите количество импульсов и интерфейса настройки времени задержки, экрана отображается, и после входа он выключит и очистит нулевой выходной импульс; P+и P-кнопка устанавливают время задержки. Время составляет 0 секунды, и Количество импульсов бесконечно (Display ----); затем нажмите кнопку «Установить» на 2 секунды, автоматически возвращается к интерфейсу импульса, нажмите кнопку «Остановка», задержите настройки времени, начните отправлять импульс настройки импульса после настройки времени, и начните отправлять импульсный импульс с установкой. Если номер отправлено, количество импульсов будет автоматически выходить. активируется, количество импульса настройки будет испускается.
3.4Пример приложения
3.4.1 PWMВыход 20 кГц, 60%рабочего цикла: выберите режим ШИМ, частота установлена на 20,00, а рабочее цикл устанавливается на 060%.
3.4.2Выходной конец включается в течение 0,6 секунды, закрывается в течение 0,2 секунды, а бесконечный цикл: выберите режим импульса, установите положительную ширину импульса на 0,600, отрицательная ширина импульса устанавливается на 0,200, время задержки устанавливается на 0,000, и и Номер импульса установлен на ------.
3.4.3Пропустите или нажмите кнопку «Пуск», задержите 5 секунд, затем включите выходной терминал в течение 0,6 секунды, отключите 0,2 секунды, бесконечный цикл: выберите режим импульса, положительный импульс устанавливается на 0,600, отрицательная ширина импульса устанавливается на 0,200 , установка времени задержки на 5.000, количество импульсов установлено на -----.
3.4.4Включите или нажмите кнопку «Пуск», задержку на 5 секунд, а затем выводит 100 импульсов высокого уровня 10 мс низкого уровня 10 мс: выберите режим импульса, установите положительную ширину импульса на 0,010, отрицательная ширина импульса установлена на 0,010, задержка Время установлено в 5000, количество импульсов установлено на 0100.
3.4.5Мощность задерживается на 10 секунд, а затем постоянный выходной сигнал: выберите режим импульса, положительная ширина импульса устанавливается на число больше 0, отрицательная ширина импульса устанавливается на 0, время задержки установлено на 10.00 Секунды, номер импульса бесконечен (----).
3.4.6 Другие приложения могут самостоятельно исследовать или проконсультироваться с обслуживанием клиентов
Все настройки не теряются при выключении.
