CSR8675 Bluetooth Module 5.0 PCM5102A Audio Decoder APTX HD Беспроводной аудиосистема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Пратовая плата+USB -шнур питания, Готовая машина+USB -питание шнура |
CSR8675 Технические спецификации приемника Bluetooth:
● Рабочее напряжение: DC 5V.
● Выход моделирования: 2,1 дюйма 3,5 мм гнездо, стерео, стерео выходной сигнал.

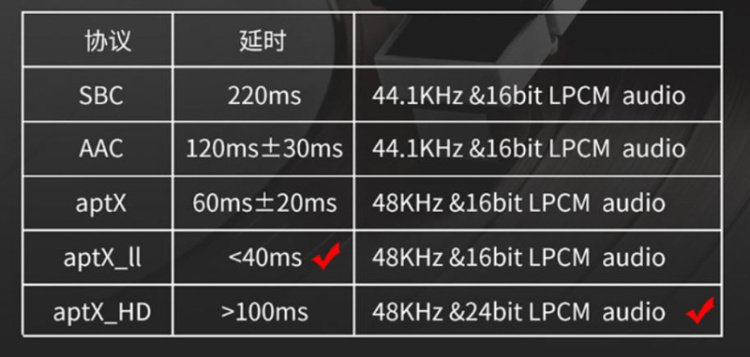

● Протокол передачи Bluetooth: APTX HD Bluetooth 5.0 НЕПРЕЗЕСЛИЧЕСКАЯ ТРАНСМИССИЯ
● Скорость выборки: 24 бит 8 кГц-384 кГц
● Соотношение сигнала к шуму: 112DB, THD: -93DB
● Технические характеристики: FR4 50 мм x 80 мм x1,6 м, статический вес PCBA: 36 грамм
● Размер готового продукта.

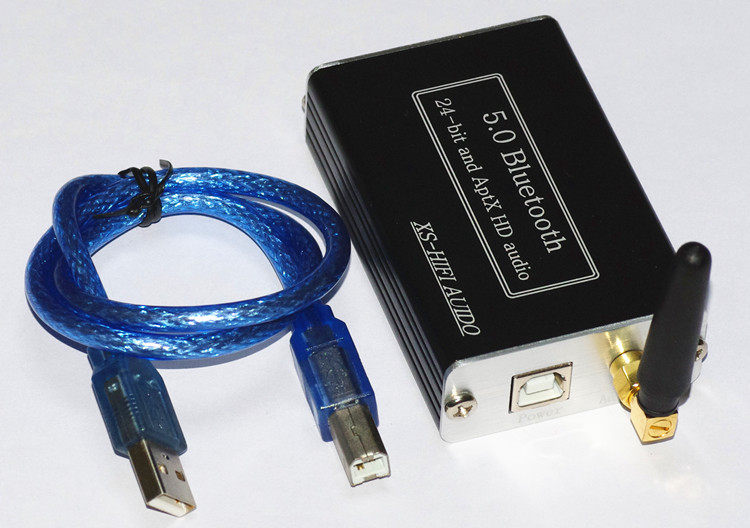

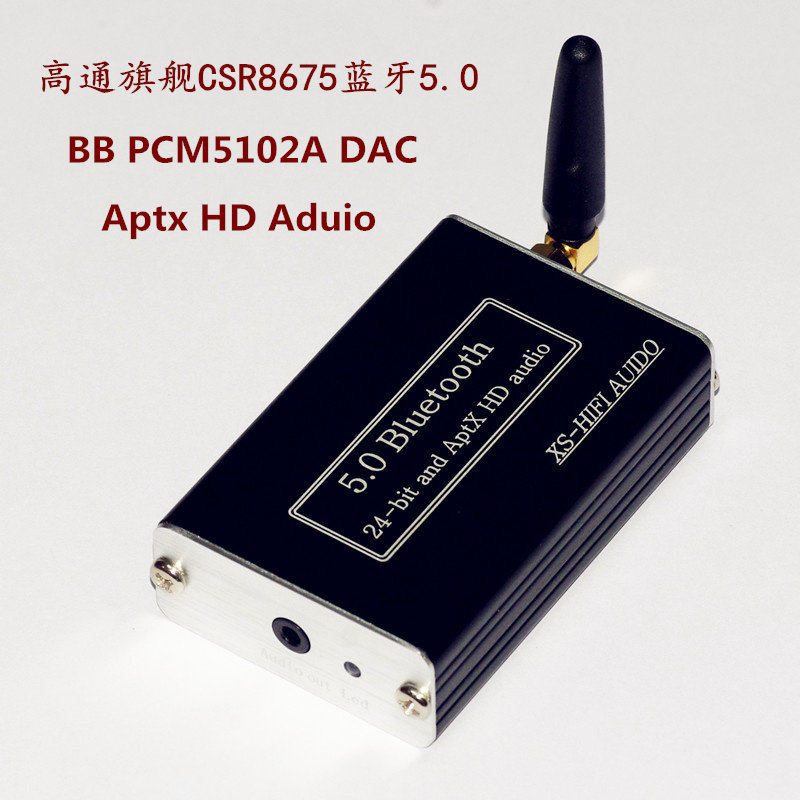

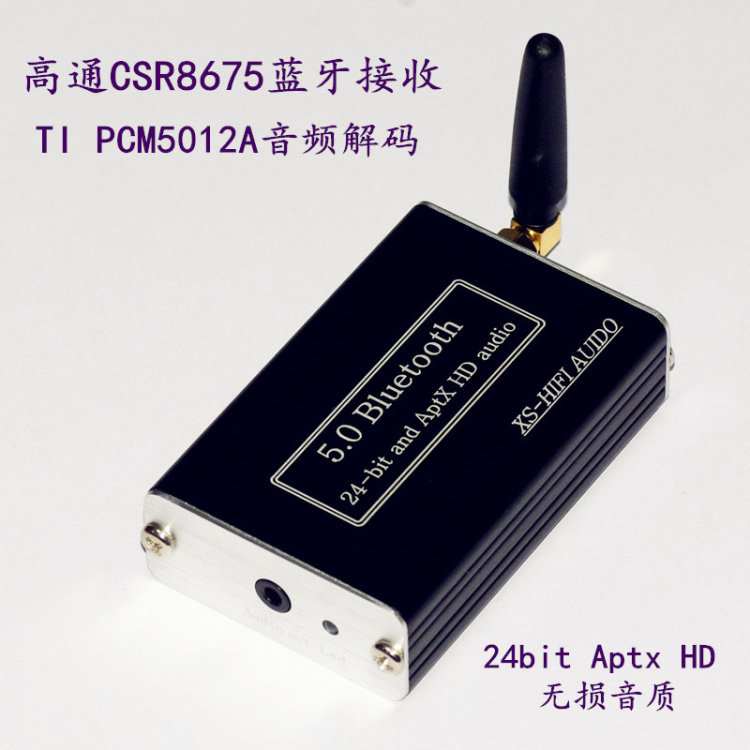

● Внешний вид готовой машины: все шасси алюминиевой оболочки, смазывание на поверхности, лазерная гравюра.
Характеристики проектирования схемы:
● Секция источника питания использует USB D -тип устья к внешней части питания 5 В. Внутренняя конструкция имеет 2 линии стабилизации LDO.USB -кабель может быть подключен к зарядному устройству мобильного телефона, зарядным устройствам, зарядным устройствам, компьютеру, мобильному телефону и другим источникам питания.

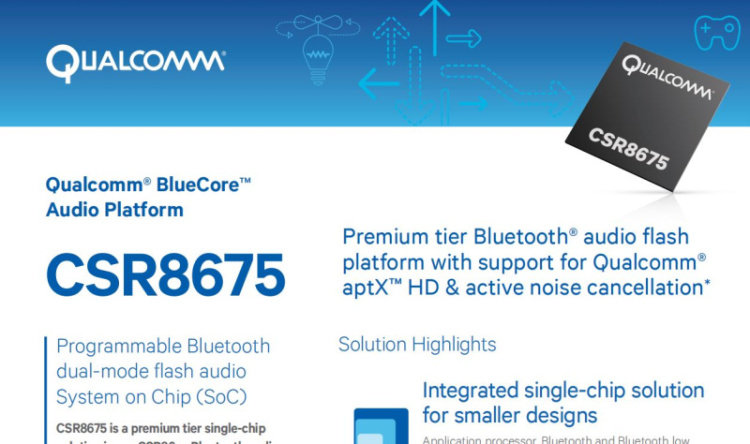

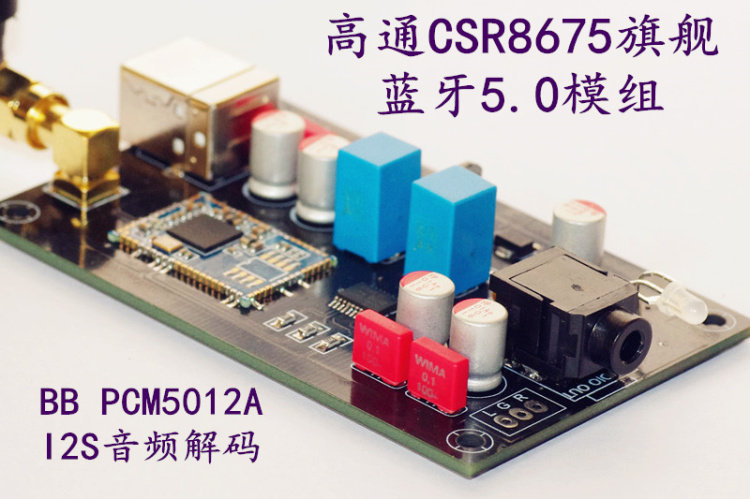

● Данные Bluetooth получают CSR8675 (версия 5.0), поддерживает протокол APTX-HD и преобразует сигнал Bluetooth в формат данных I2S.

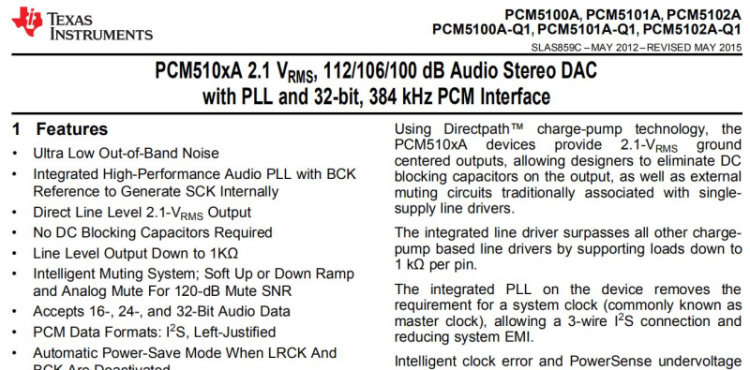

● Декодирование данных ЦАП использует данные PCM5102A, а данные I2S используются для декодирования DAC аналоговый сигнал. Выход напряжения 2,1 дюйма может напрямую способствовать усилителю гарнитуры и мощности.
● Звук обрабатывается через вышеупомянутую схему. По сравнению с общими мобильными телефонами, компьютерами, планшетами, прямым выходом, качеством звука очевидно, его можно использовать в качестве высококачественного предварительного уровня.
  Основной материал:

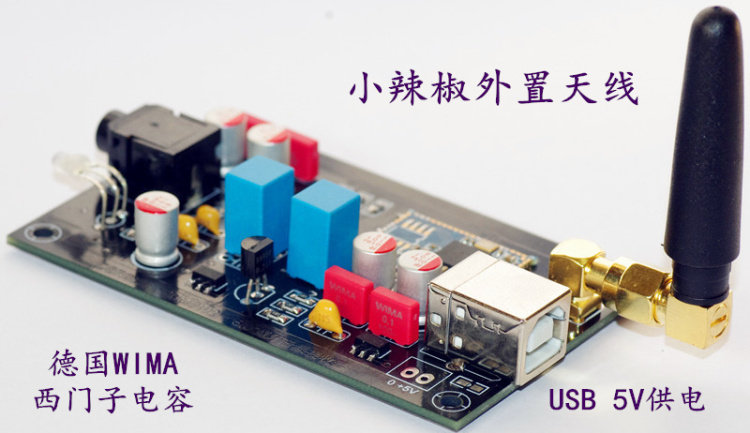

● Qualcomm CSR8675 Bluetooth Preting Chip, American BB   PCM5102A CHIP DAC, Hetai LDO с низким содержанием напряжения, японская твердая емкость, немецкий тонкоплентный конденсатор Wima Siemens, толстая резистентность на плате.Существует много продуктов, аналогичных архитектуре схемы, и детали определяют успех или сбой. Хорошее качество звука требует хорошей конструкции схемы плюс высококачественные детали, и эффект совершенно отличается.
Повод применения:
●Нормальный усилитель изменяется на усилитель мощности Bluetooth, который обеспечивает неразрушающую Aptx HD -качественный декодирующий источник звука. По сравнению с AUX качество звука может быть значительно улучшено.
● Его можно использовать в качестве компьютера, мобильного телефона, планшета для внешних звуковых карт или декодеров, обеспечивая неразрушающие высокие источники звука APTX HD.
● Может использоваться для Car Bluetooth, который обеспечивает неразрушающую APTX HD -качественные аудио источники аудио для автомобильного аудио.
Инструкции:
● Подключите источник питания через вспомогательный USB -кабель питания и получите 5 В USB -источник USB (зарядное устройство для мобильного телефона, компьютер, мобильный телефон, планшет, зарядка сокровищ, автомобильное зарядное устройство).
● Сопоставление устройства. После подключения питания светодиодный свет будет вспыхивать красным один раз, а синий снова вспыхивает дважды. Затем красный и синий цветы будут альтернативно сиять. В настоящее время откройте Bluetooth устройства, ищите ближайший Bluetooth. Устройства, найдите соединение динамика BT сразу после обычного соединения, светодиод синий и яркий на устройстве.

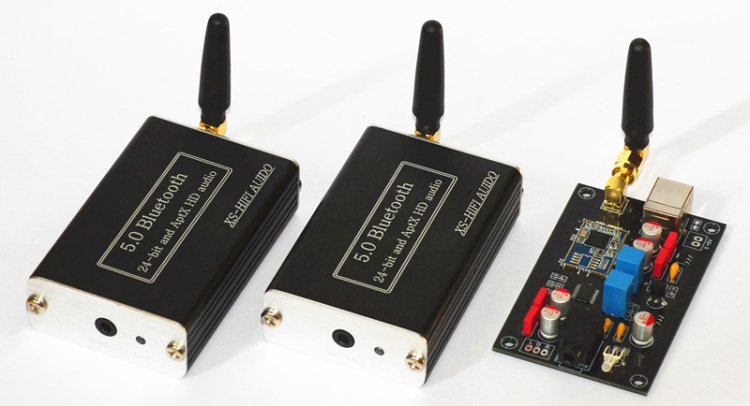

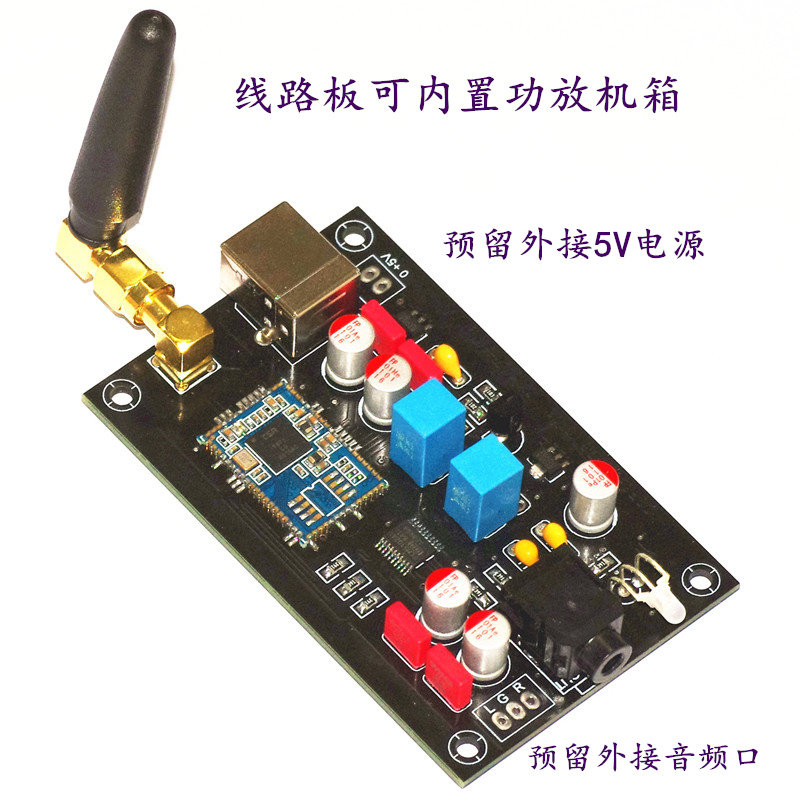

&Замечания NBSP; PCBA и готовые машины оснащены антенной и проволокой питания USB.  Готовые платы Line Product могут быть подключены к источнику напряжения напряжения 5 В. На линии есть внешний порт питания, а выход аудиосигнала также зарезервирован портами, что удобно для изменения DIY.
