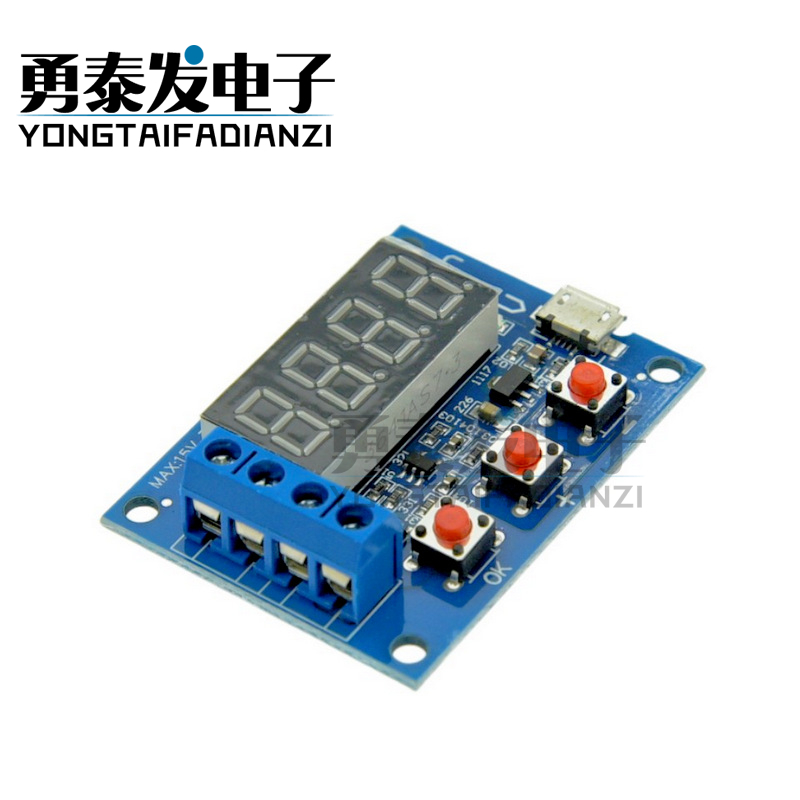

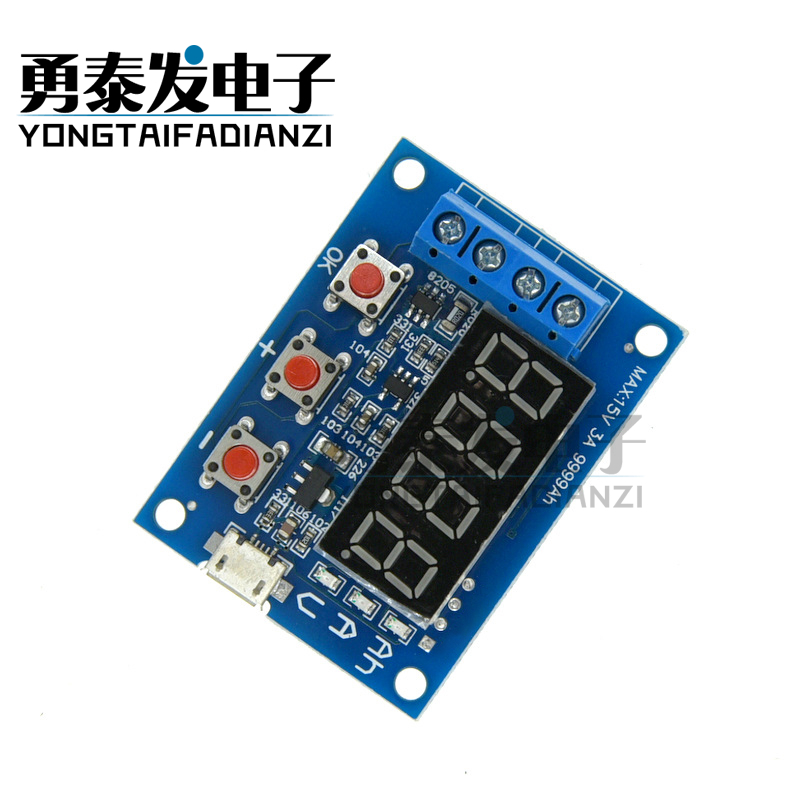

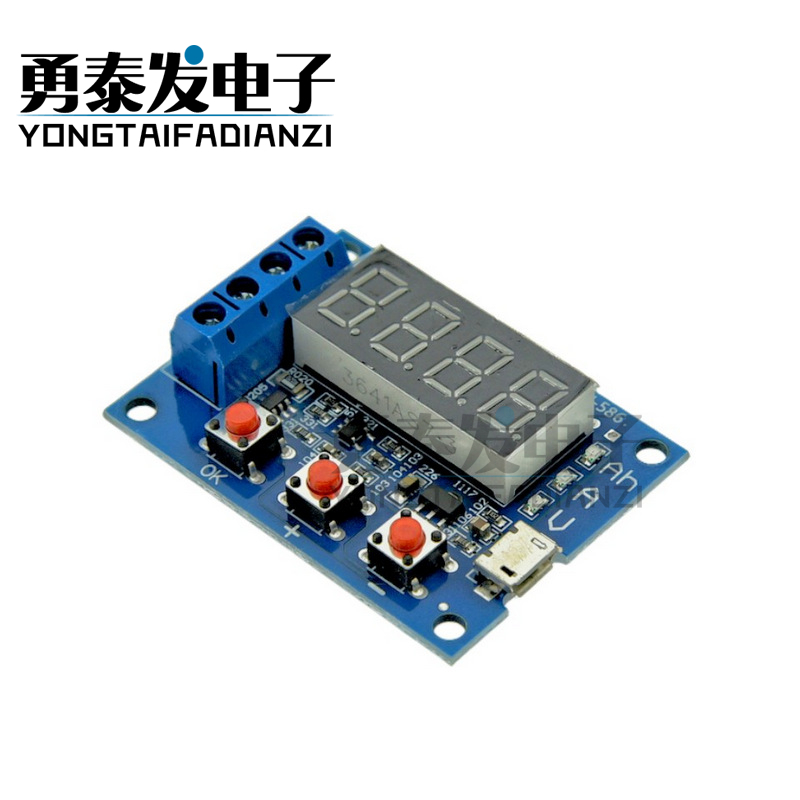

Тест батареи подключен к внешней нагрузке, 12 В свинцовой батареи 18650 и т. Д.
Цена: 133руб. (¥6.25)
Артикул: 606422154191
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:michaelgenesis8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥15317руб.
¥48010 109руб.
¥7380153 726руб.
¥851 797руб.

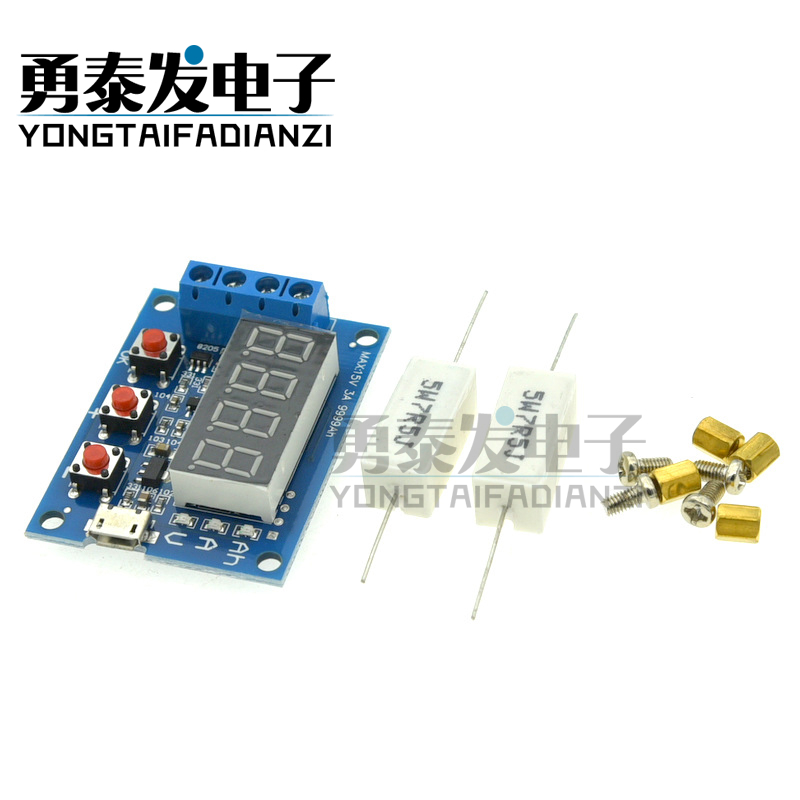

Метод сопротивления исправления: на основе закона OHM значение сопротивления оценивается = удаление напряжения батареи с ожидаемым током разряда, выбор мощности сопротивления - это напряжение батареи, умноженное на более чем вдвое больше, чем предсказуемый ток разгрузки. Убедитесь, что ток 3.0A может быть превышенным при полном электрическом напряжении!
Например, если вам нужно проверить батарею 12 В с помощью 2A -тока, сопротивление требует 6 Ом мощность 50 Вт, а новое полное электрическое напряжение 12 В составляет около 13,5 В. Менее 3А, которое можно использовать.
Кроме того, если используется тест лампы, максимальный ток может занять только половину (1,5А), потому что сопротивление холодно -государственного лампочки очень низкое, а удар очень большой. Если вы выберете слишком много, вы может прямо сжечь цепь!ПересечениеПересечениеПересечение
Примечание. Во время использования сопротивления и электричества нагрузка сопротивления будет сильно нагрета, пожалуйста, обратите внимание на безопасность!
Ссылка на демонстрационное видео (копия ссылки на адресную строку браузера для просмотра): http://v.youku.com/v_show/id_xmti1nzy0nduyoa=.html
Параметры модуля:
Напряжение питания: DC4.5-6V (интерфейс Micro USB)
Работа текущий: не более 70 мА
Напряжение доулига: 1,00 В-155 В Дифференциал 0,01 В.
Диапазон напряжения прекращения: 0,5-11,0 В
Ток прохода поддержки: максимум 3.000a Дифференциал 0,001а
Максимальная ошибка измерения напряжения: 1%+0,02 В
Максимальная ошибка измерения тока: 1,5%+-0,008a
Самый высокий диапазон емкости аккумулятора: 99999AH (1AH = 1000MAH) большое. Он переключается с помощью десятичной точки. и так далее.

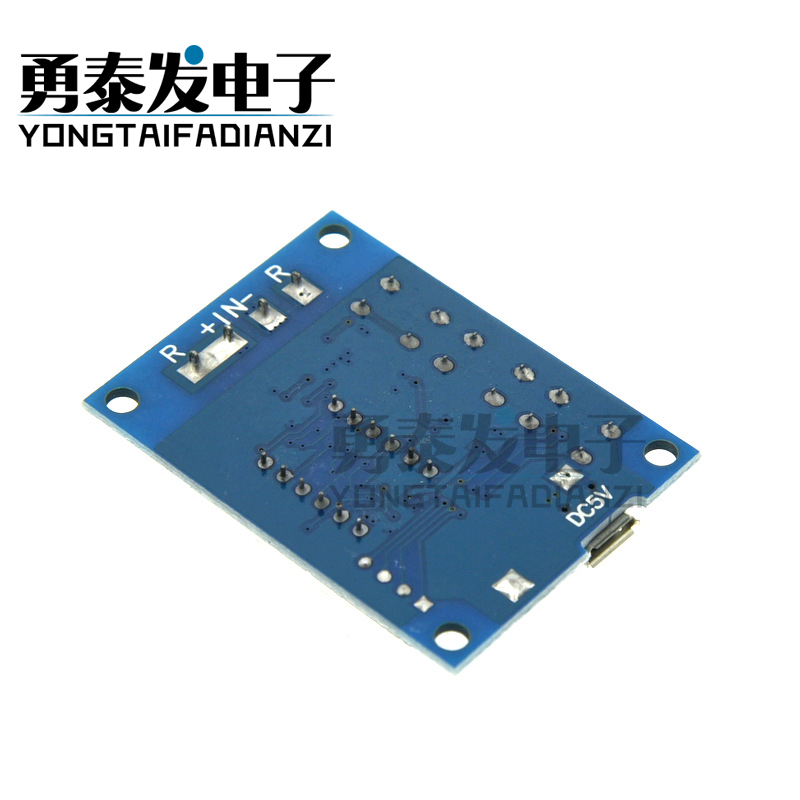

Распродажа платы: 50 ммх37 мм
Готовый размер продукта: 50 ммх37 ммх17 мм (длинная x ширина x максимальный размер положения, содержащий высоту медных футов)
ПРИМЕЧАНИЕ. Чтобы повысить точность измерения напряжения, эта схема специально разработанная смещение постоянного тока. Когда терминал не подключен, будет отображаться небольшое напряжение, которое не влияет на фактическое измерение. Покажите 0.Если вы хотите понять принцип, вы можете проверить теорему суперпозиции в области электротехники.
Инструкции:
1. Измеренная батарея должна быть полностью заряжена в первую очередь.
2. Подключитесь к положительному полюсу измеренной батареи, чтобы ввести положительный отрицательный электрод к входному отрицательному электроду и не может быть подключено (с нагрузкой может повредить цепь)!Нагрузка подключения к выходному положительному и выходному отрицательному электроду, к тестеру Micro USB через рабочий источник питания (не настольный компьютер или ноутбук USB -питания). В настоящее время отображается напряжение батареи.
3. Запустите тест и просто переместите кнопку «ОК». Тестер может автоматически сформулировать подходящее напряжение завершения в соответствии с полным напряжением зарядки батареи, и он будет мигать, чтобы отобразить 3 раза и запустить тест через 3 раза.Необходимо сформулировать искусственное напряжение завершения. Вам нужно только нажать кнопку «+» или «-», чтобы изменить его в состоянии отображения напряжения батареи. »Начало тестирование.
4. После начала теста тестер подключит электронный переключатель управляющей нагрузки. отображается.Когда напряжение батареи достигает настройки напряжения завершения, тестер отключает переключатель управления нагрузкой, чтобы отобразить данные, оставающиеся на емкости (AH), и быстро мигает с соответствующим индикатором. В это время отображаемая емкость является фактической Выпускная емкость батареи.
Код ошибки и значение:
ERR1: напряжение батареи выше 15 В
ERR2: напряжение аккумулятора ниже, чем настройка напряжения завершения
ERR3: Батарея не может противостоять току разгрузки нагрузки, или внутреннее сопротивление линии слишком большое
ERR4: ток слишком большой (ток превышает 3,1а)
Вторичная операция калибровки:
В то же время удерживайте три ключи для питания тестового прибора, введите режим калибровки, сначала отобразите количество записей калибровки, введите официальную программу выборки калибровки, чтобы отобразить 0U0A. Вход короткого соединения и J10U завершен. Отрицательный электрод (направление оттока).Тестовый инструмент будет проводить предварительное рассмотрение данных калибровки.
