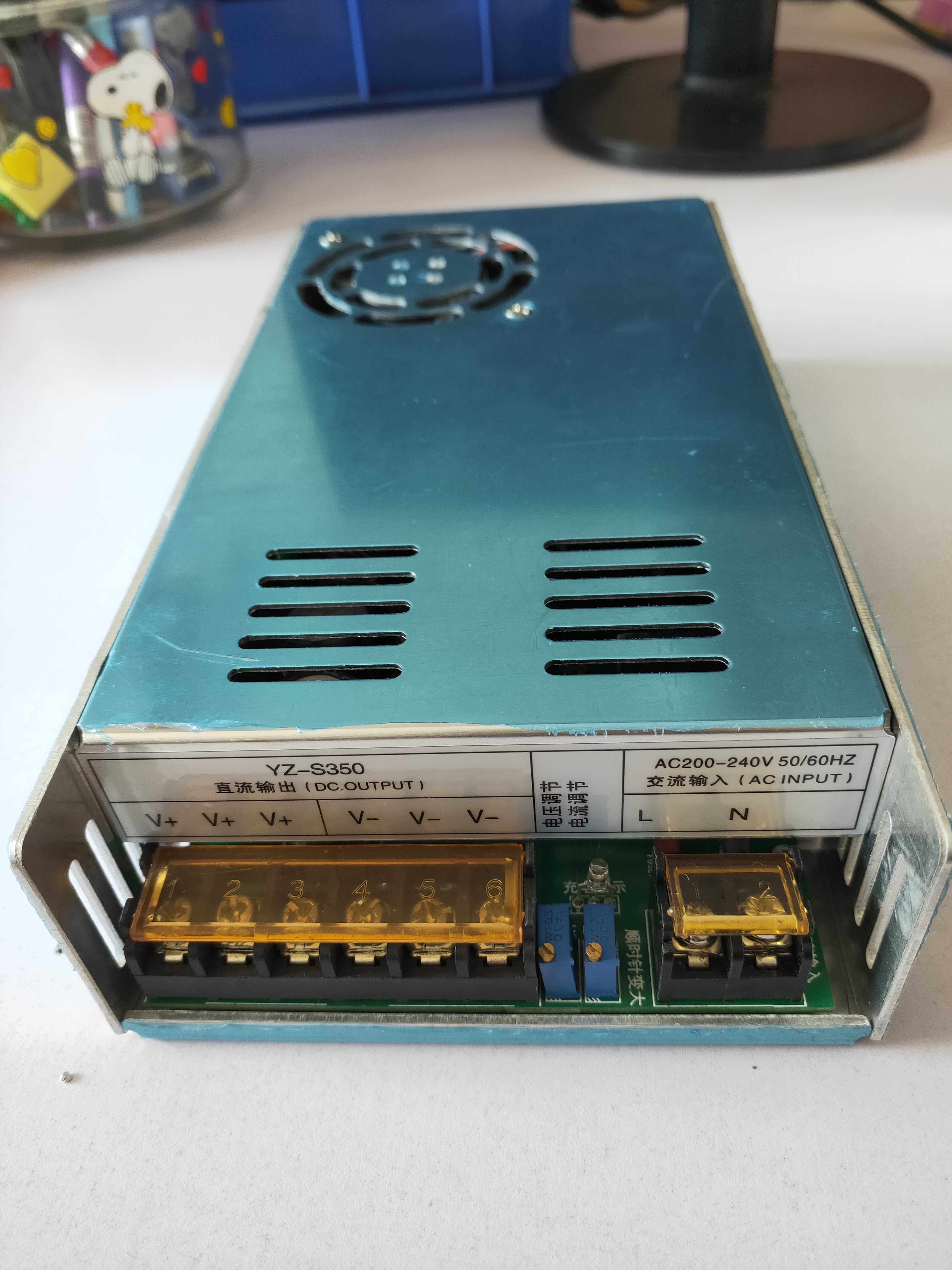

Литиевые батарейки, зарядное устройство, переключатель, регулируемый блок питания с зарядкой, 350W, 32v, 13A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 |
  ¥138   ¥118  ¥180  ¥138  ¥149  ¥75  ¥120  ¥100  ¥50 |
Входное напряжение: 200–240 В переменного тока, 50/60 Гц.
Выходное напряжение: 6–32 В постоянного тока, поддерживает непрерывную регулировку в широком диапазоне (также можно добавить вспомогательный источник питания для поддержки регулировки запуска 0 В)
Выходной ток: 0–13 А, многооборотная прецизионная регулировка сопротивления.
Номинальная мощность: (максимум кратковременно 420 Вт), непрерывная мощность при полной нагрузке 350 Вт.
Вентилятор с регулируемой температурой не будет вращаться при отсутствии нагрузки или при небольшой нагрузке. Когда температура внутреннего магнитного кольцевого индуктора хранения энергии повышается, вентилятор автоматически включается для рассеивания тепла!
При индикаторе зарядки зеленый свет горит, когда нагрузка не включена, а красный свет горит, когда нагрузка превышает 0,3 А.
Размер: 215*114*50 мм
Двусторонняя плата из стекловолокна военного класса FR4, в большинстве компонентов используется процесс исправления SMT, машинное исправление красивое и аккуратное, что позволяет избежать проблем с неправильной установкой ручных плагинов.
Производственный процесс и производительность напрямую превосходят тайваньские блоки питания MEAN WELL. Это решает проблему увеличения заданного тока после включения вентилятора блока питания MEAN WELL. Он спроектирован так, чтобы его можно было регулировать, чтобы избежать сверления летающих проводов. Добавление секции зарядки и вращающегося фонаря значительно облегчает зарядку литиевых батарей. Остальные параметры можно настроить по мере необходимости.Если вы заинтересованы, пожалуйста, оставьте сообщение!
Анализ конструкции импульсного блока питания MEAN WELL мощностью 350 Вт:

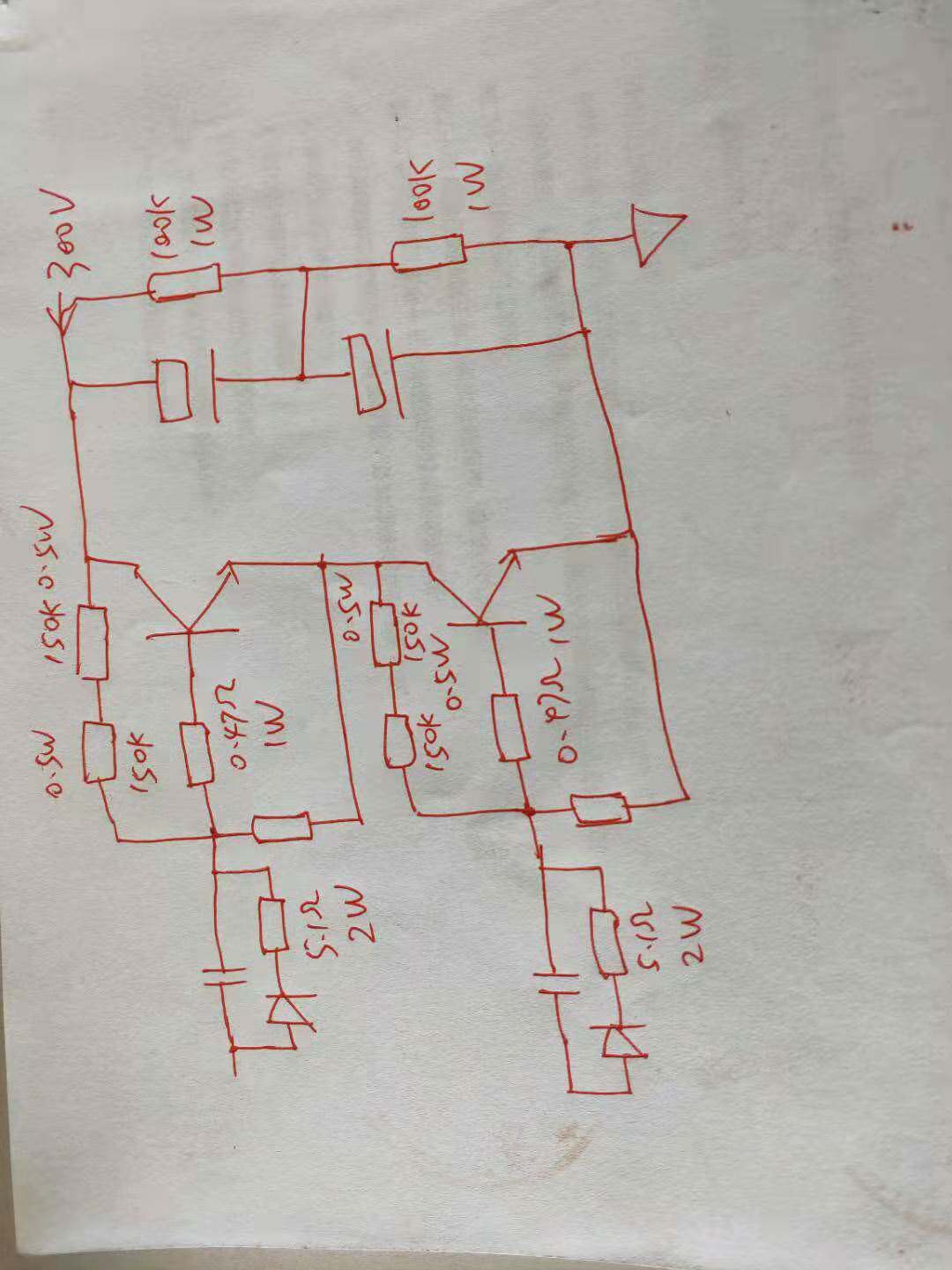

У этого продукта высокая доля рынка и большие поставки, но идеален ли его дизайн? Конечно, нет. После демонтажа мы обнаружили, что есть много мест, где стоимость можно снизить без ущерба для качества. Глядя на конструкцию резистора на первых нескольких изображениях, мы можем найти некоторые подсказки. Резисторы на обоих концах двух больших электролитов используются только для разряда. Вы можете выбрать большее сопротивление и меньшую мощность. Это никак не повлияет на использование. Даже если вам необходимо выбрать сопротивление 100 К, напряжение на двух клеммах составляет 150 В, а потребляемая мощность составляет всего 0,225 Вт. Рассчитанного резистора номиналом 0,5 Вт на самом деле достаточно для использования.Конечно, при номинале разрядного резистора 200К потребляемая мощность составит всего 0,112 Вт. Вы можете выбрать резистор мощностью 1/4 Вт, и они выбрали 1 Вт. Запас мощности действительно достаточный, но на качестве продукции он совершенно не влияет.
Есть четыре резистора по 150 кОм. Фактически напряжение на каждом резисторе составляет 75 В, а потребляемая мощность — 0,038 Вт. Достаточно выбрать 1/8 Вт. Если вы выберете 1/4 Вт, запас будет гораздо больше. Они выбрали 1/2W.
Входная мощность, соответствующая 350 Вт, выходная мощность должна составлять около 400 Вт, а постоянный ток — около 1,33 А. Даже если он равен 1,5А, срок службы транзистора около 15, тогда ток базы силовой лампы не превышает 0,1А. Давайте посмотрим на ограничение базового тока. Фактическая потребляемая мощность резистора составляет 0,47 Ом. Реальное энергопотребление составляет 0,0047 Вт. Если вы выберете 1/8 от этого энергопотребления, этого будет более чем достаточно. Они спроектировали его на 1 Вт. Давайте посмотрим на потребляемую мощность резистора сопротивлением 5,1 Ом. База 0,1А также шунтируется конденсатором, а значит, сюда протекает 5,1. Ток омного резистора намного меньше 0,1А. Даже если через него протекают все 0,1, потребляемая мощность составит всего 0,051 Вт. Итак, если мы возьмем 1/8 Вт, достаточно ли этого? Они проектировали его на 2 Вт. Что касается того, почему два токоограничивающих резистора настолько различны, мы можем сказать, что с точки зрения послепродажного обслуживания, если транзистор выйдет из строя и взорвется, случайный токоограничивающий резистор не будет сэкономлен.Они думают, что характеристики деталей будут увеличены там, где после продажи есть плохие детали. Зачастую это необоснованно. Без тщательного рассмотрения это приведет лишь к несправедливому увеличению стоимости.
На стороне блока питания предусмотрен переключатель 110-220. Это тоже неразумно, потому что пользователи в Китае в основном используют 220В, а 110В использовать невозможно. Напротив, невозможно использовать 220 В в ситуациях, когда на Тайване и в США используется 110 В. Этот переключатель фактически включает схему удвоителя напряжения. Бытовые пользователи. Если вы случайно подключите 110 В, произойдет беспорядок. Такая ситуация не редкость, поэтому в отечественном варианте этого делать нет необходимости, но это увеличивает риски для безопасности. Продукты, которые мы разрабатываем, в основном рассчитаны на напряжение 110 В или 220 В и не дают людям со слабыми руками возможности совершать ошибки при переключении. Это самое разумное, правда?
Также имеется токоограничивающий резистор нажимной трубки номиналом 1,5 кОм. Напряжение питания здесь 12-15В, имеются две цепи диодных цепочек. Фактическое напряжение на обоих концах резистора ниже 10 В. Даже если все 15В протекает через резистор 1,5К и потребляемая мощность 0,15Вт, разумнее выбрать 1/4Вт.Они разработали 1/2 Вт.
Давайте рассмотрим конструкцию схемы вентилятора. В качестве компаратора здесь используется операционный усилитель, а напряжение берется из базового напряжения 494, равного 5 В. Из-за высокой температуры ток управления выходным драйверным транзистором чипа влияет на стабильность базового напряжения 494, что влияет на ток базы и рабочий цикл чипа, что может привести к поджариванию курицы. Это самый большой недостаток данной конструкции блока питания. Разумно обеспечить 358 независимым источником питания.
Давайте поговорим о части привода вентилятора.Вентилятор запускается только после высокой температуры, а рабочий ток составляет всего около 0,1А, поэтому стабилизация напряжения 7812 здесь не нужна, не говоря уже о необходимости установки радиатора. Ток 1А транзистора 8050 вполне достаточен для использования. В реальном тесте у 7812 вообще нет температуры. Установка радиатора – это просто вопрос веса.Предохранительные конденсаторы также изготавливаются больших объемов и с широким шагом. Фактически, производители конденсаторов используют одинаковое напряжение и емкость с одинаковыми характеристиками. Размер шага не влияет на цену. Однако они выбирают крупные, что может легко ввести в заблуждение непрофессионалов, заставив их думать, что это настоящие материалы, большие и достаточно тяжелые. То же самое касается и предохранителя.Они разработали трубчатое основание, которое облегчает замену. Однако производитель наклеил на него гарантийную этикетку. Если он сломается, корпус все равно придется открывать. Дешевле и проще использовать вставной предохранитель прямого действия. Обычно сгорающий предохранитель — это не просто перегоревший предохранитель. Обычно это сопровождается другими вещами, такими как перегоревшие трубки и конденсаторы.Платы меньшего размера также можно изготовить с использованием трубок прямой вставки. Конечно, есть много мест, где дизайн заслуживает пристального внимания. Например, во многих местах можно использовать компоненты SMD, но использовать прямую установку, которая в значительной степени зависит от рабочей силы. Хотя некоторые детали могут быть оснащены искусственным интеллектом, многие по-прежнему требуют ручного труда. В целом, я считаю, что качество MEAN WELL неплохое, но цена в несколько раз выше, чем у других брендов. Большую часть прибыли на самом деле получают агенты и дилеры каналов, не говоря уже об ограниченном контенте.
