Tianjiarun PA213 Bluetooth 5.0 Audio Module CSR8675 SPDIF
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Содержит прошивку 8675 модуля LDAC-I2S
- Содержит 8675 модуль I2S+прошивка дифференциального вывода
- Содержит 8675 модуля SPDIF+прошивка дифференциального вывода
- Содержит прошивку 8675 модуля LDAC-SPDIF
| Цвет: | Содержит 8675 модуль I2S+прошивка дифференциального вывода, Содержит 8675 модуля SPDIF+прошивка дифференциального вывода, Содержит прошивку 8675 модуля LDAC-I2S, Содержит прошивку 8675 модуля LDAC-SPDIF |
Tianjiarun PA213 Bluetooth Module, использует BTM875-B без антеннного модуля Bluetooth, поддерживает числа I2S, числа SPDIF, дифференциальный аналоговый аудио-вывод!
Обычные модели поддерживают цифровой выход и дифференциальный аналоговый выход!
Модель LDAC поддерживает только цифровой вывод, не -дифференциальный аналоговый выход!
Модели LDAC поддерживают форматы APTXHD LDAC одновременно!
Те, кто покупает модуль Bluetooth для сварки, хорошо отправлены и используют его под рукой!
Другой: CSR8675Высокий уровень цифрового выходного сигнала I2S модуля Bluetooth составляет 3,3 В!Аналоговый выход - дифференциальный сигнал (то есть сбалансированный выход).
Описание функции:

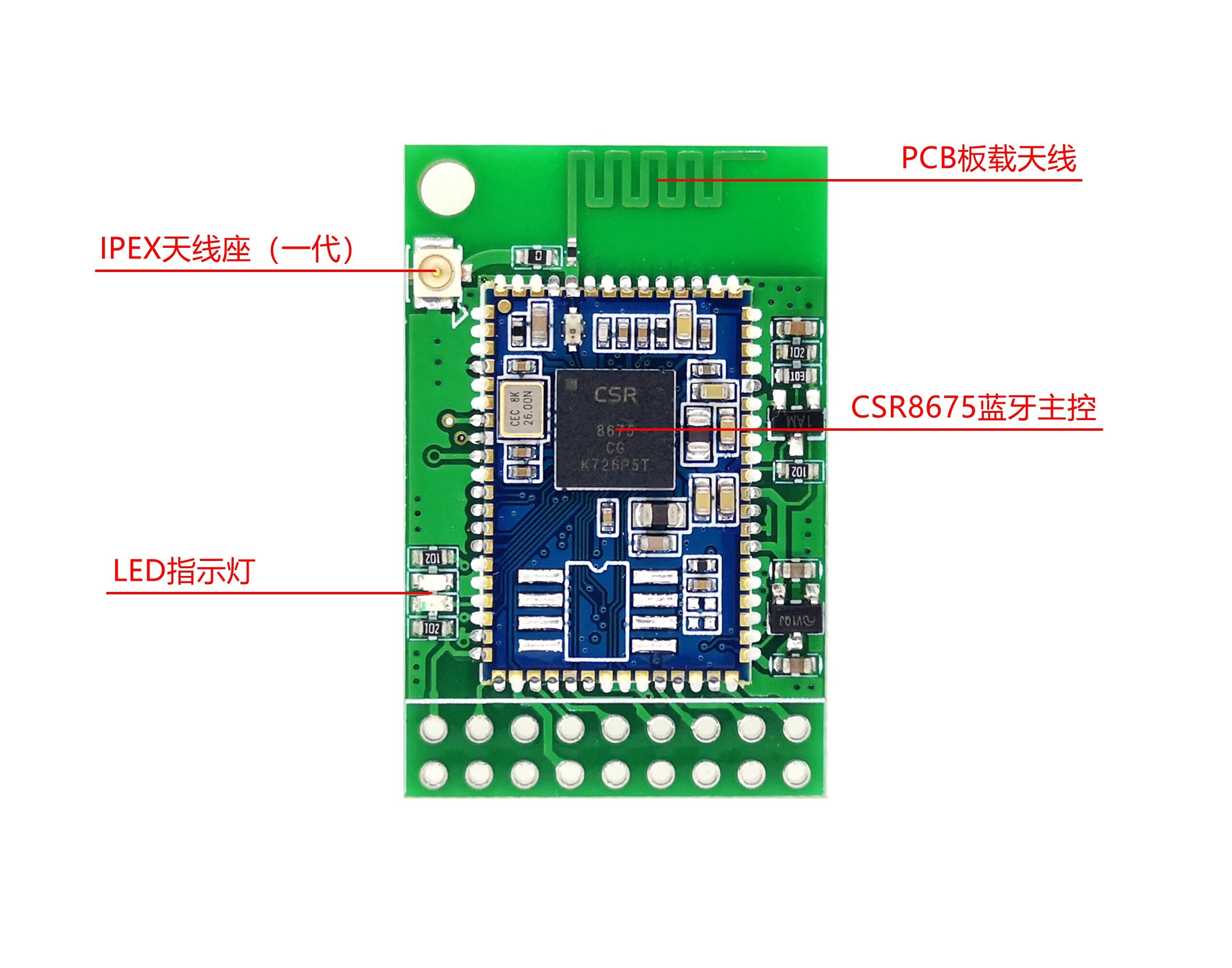

1. Используйте модуль Bluetooth BTM875-B (CSR8675 Bluetooth Chip)!

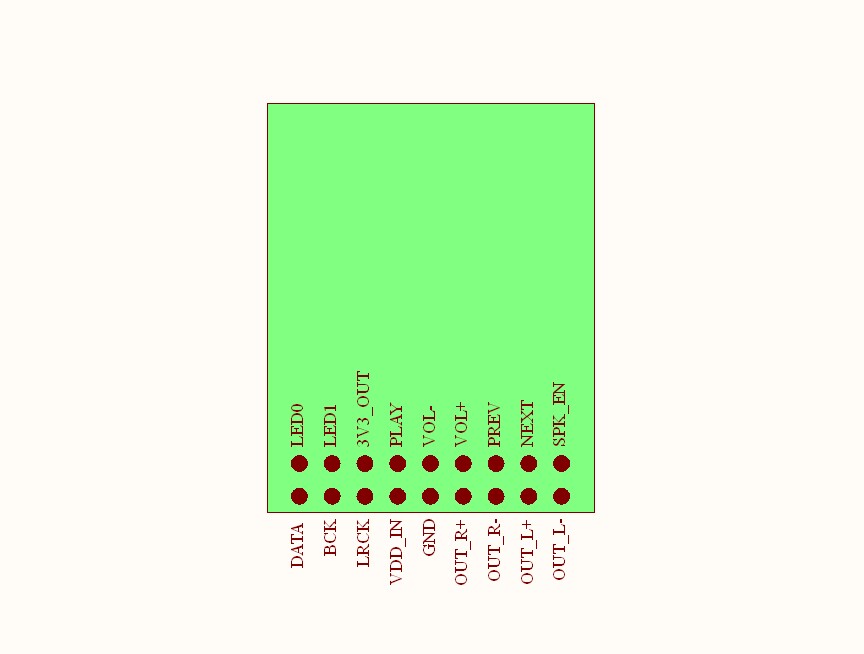

2. детские картинки уже имеют объяснение позиции, обратитесь к детской картинке!
3. Elberry - это стандартное расстояние в 2,54 мм, которое удобно для сварки и отладки!
4. Правление интегрировало индикаторы LED0 и LED1!
5. Интегрированный MFB, чтобы включить схему питания -на задержке и используйте его для использования!
6. VDD напряжение питания составляет 3,3 В-5 В, а максимальное напряжение не может превышать 6V!
7. Когда Thespdif выводится, данные - выходная нога SPDIF_OUT!
8. Размер доски: 24*36,5 мм
Объяснение вывода аудио:
1. Выбор метода аудио -вывода: I2S Номер+дифференциальный аналоговый аудио -вывод, номер SPDIF+дифференциальный аналоговый аудио
2. Модель Theldac поддерживает только цифровой выход, не -дифференциальный аналоговый выход!
3. Модели LLDAC поддерживают форматы APTXHD и LDAC одновременно!
(Четыре варианта, различная внутренняя прошивка)
Описание обычного программы:
Поддержите SBC/AAC/APTX/APTX-LL/APTX-HDЛучшее качество звука!
Bluetooth Name: CSR8675
1. Пиронный метод: питание на питание
Автоматически введите обратную сторону, обратный список не удается автоматически ввести режим спаривания

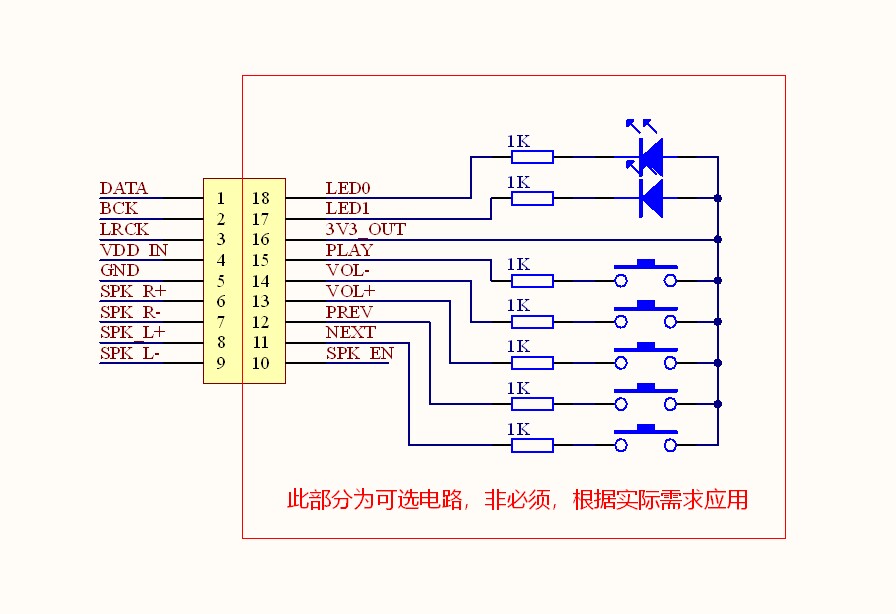

2. Ключ Описание:
PIO0: нажмите на паузу короткую нажжение, нажмите на 3 секунды, чтобы ввести спаривание, нажмите на 5 секунд, чтобы очистить запись спаривания [PLAY]
PiO1: сокращение объема короткого давления [уменьшение [VOL-]
PiO2: короткий том плюс [плюс [VOL+]
PiO3: Short Press Предыдущая песня [PREV]
PiO4: нажмите песню [Далее]
PIO6: Bluetooth Connection Высокий уровень (выход высокий уровень 3.3V) _ [SPK_EN]
3. Описание индикатора света:
Bluetooth не подключен: LED0 LED1 Alternate Flash Flash
Bluetooth был связан: LED1 всегда яркий
Bluetooth Audio Playback: Led1 Changliang
Описание программы программы LDAC:
Поддержка SBC/AAC/APTX/APTX-LL/APTX-HD/LDACЛучшее качество звука!
Bluetooth Name: CSR8675-LDAC
1. Пиронный метод: питание на питание
Автоматически введите обратную сторону, обратный список не удается автоматически ввести режим спаривания
2. Ключ Описание:
PIO0: нажмите «Пауза короткая пресса», нажмите на 3 секунды, чтобы соответствовать, долго нажмите на 5 секунд, чтобы очистить запись пары
PIO1: короткая нажатия предыдущей песни, Long Press The Murd
PiO2: нажмите песню короткую, длинную нажмите громкость плюс
PIO3: Короткое прессование длинного прессования - это уменьшение объема
PiO4: короткое пресс длинное прессование - это громкость плюс
PiO5: есть аудио высокий уровень
PiO6: Bluetooth Connection Выходной выход высокого уровня
3. Описание индикатора света:
Bluetooth не подключен: LED0 LED1 Alternate Flash Flash
Bluetooth был связан: LED1 всегда яркий
Bluetooth Audio Playback: Led1 Changliang

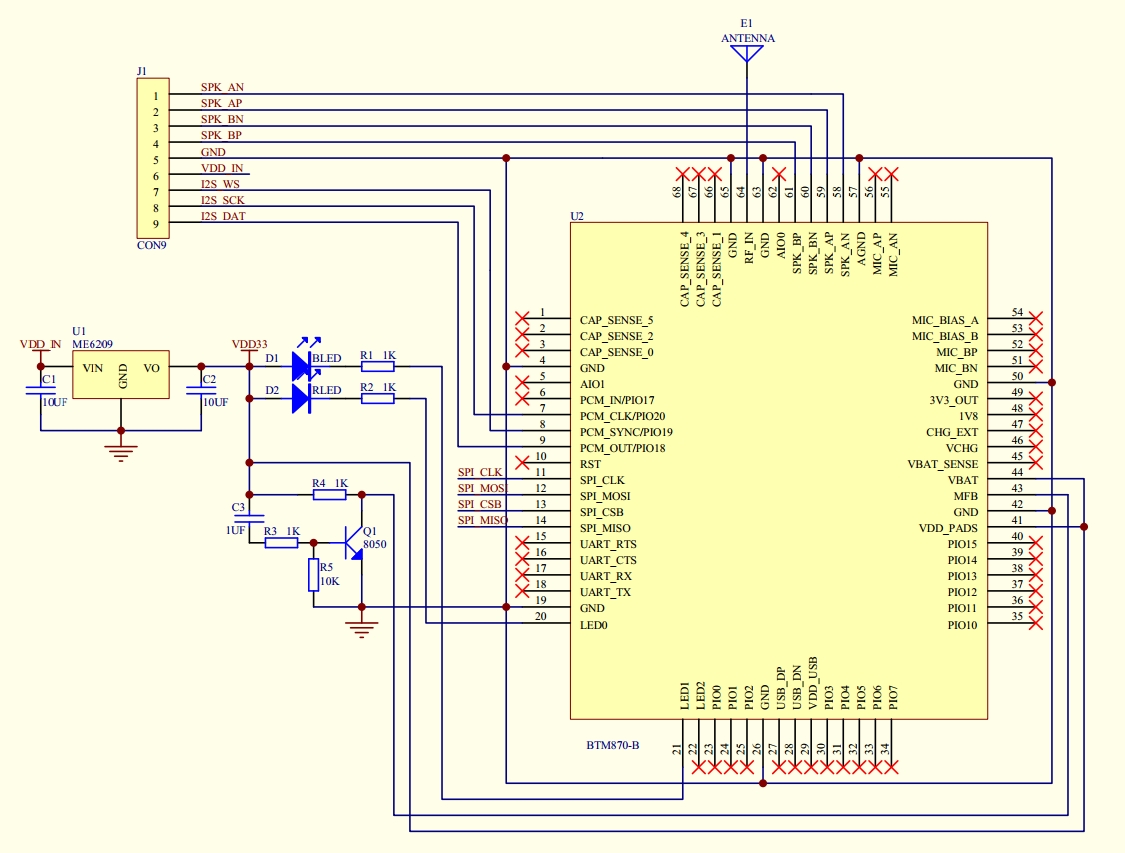

Внутренняя схема схема нижней пластины (открытый исходный код для справки):
