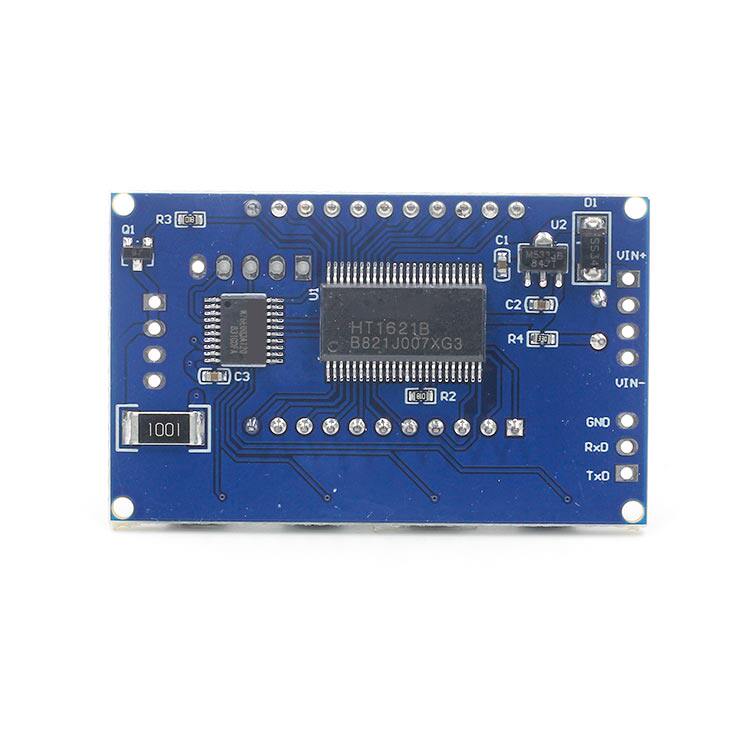

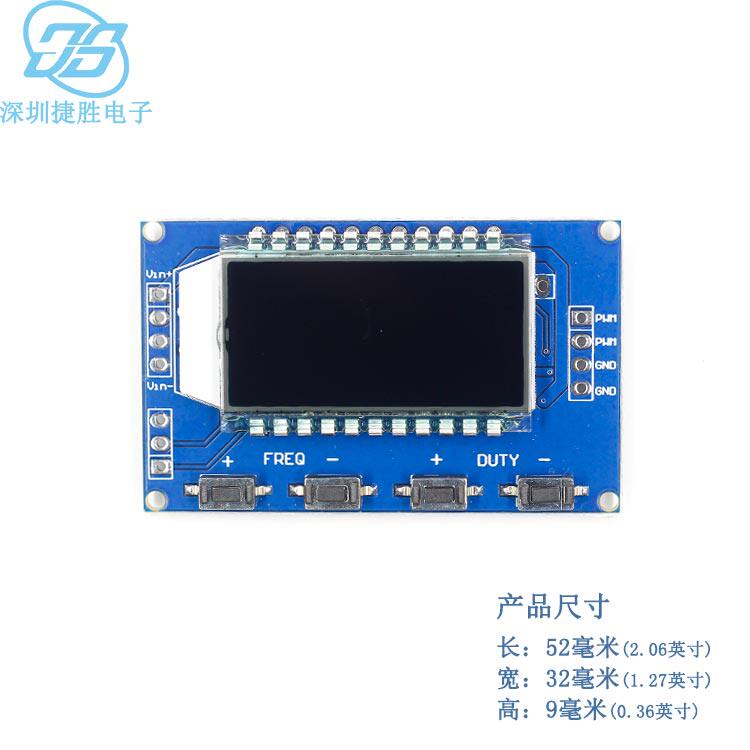

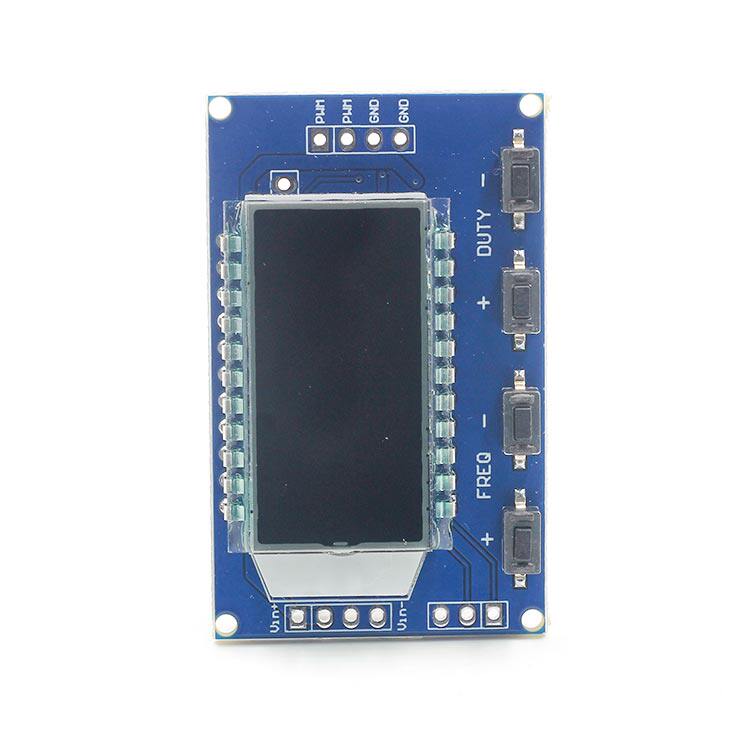

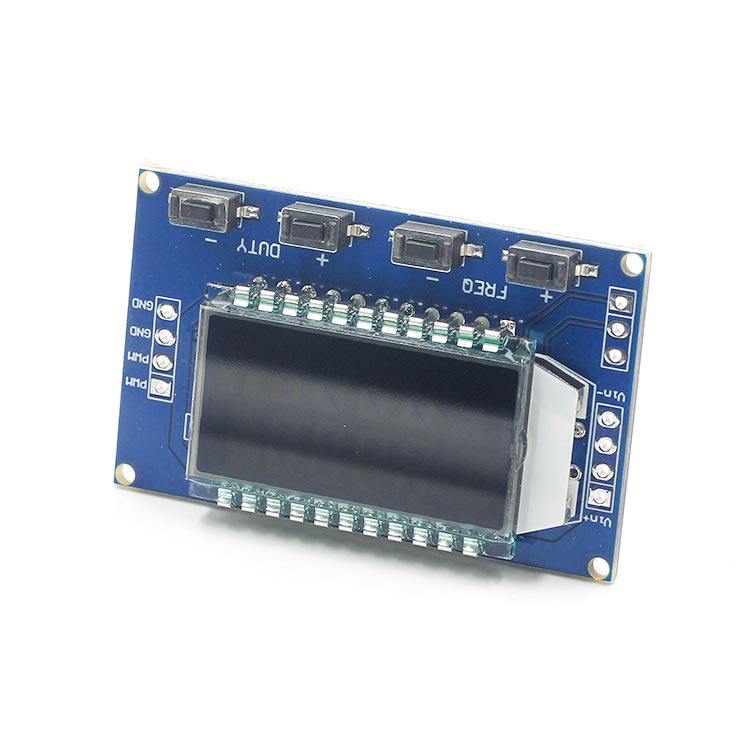

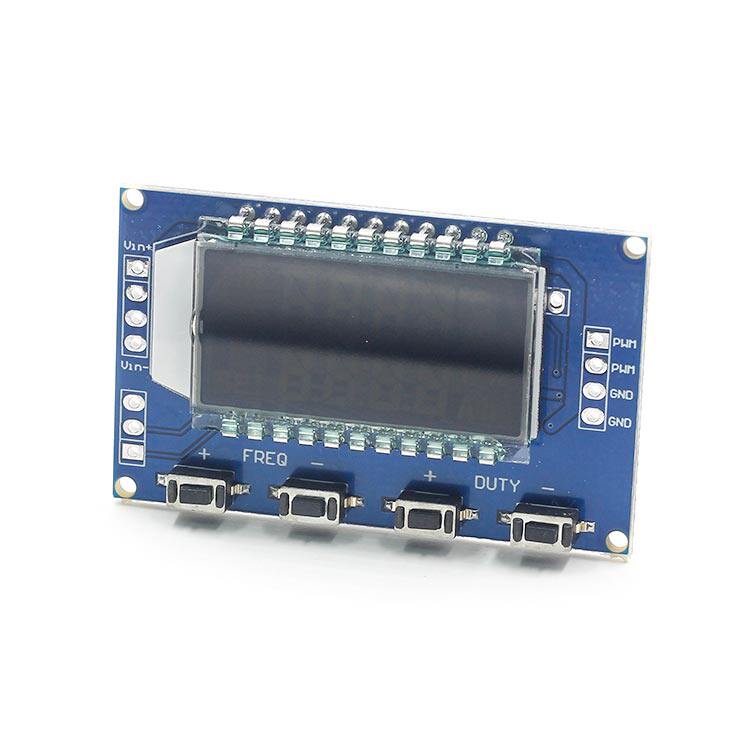

PWM[脉冲频率占空比可调 模块 方波矩形波信号发生器]

[模块亮点：]

1.LCD[液晶显示频率和占空比，非常清晰，] PWM[输出可以分别设置频率和占空比；]

2.[频率范围宽，精度高；]

3.[可串口通信]

[一、模块说明]

PWM[输出，可以分别设置频率、占空比；]

[频率分为四个范围，自动切换：]

1. XXX([无小数点])[：最小单位是]1Hz[，取值范围]1Hz~999Hz[；]

2. X.XX[（小数点在百位）最小单位是]0.01Khz[，取值范围]1.00Khz~9.99Khz[；]

3.  XX.X([小数点在十位])[：最小单位是]0.1Khz[；取值][范围]10.0KHz~99.9KHz

4.  X.X.X ([小数点在十位和百位])[：最小单位是]1Khz[；取值][范围]1KHz~150KHz

e.g. [频率显示：]100 [表示]PWM[输出]100Hz[的脉冲；]

                        1.01 [表示]PWM[输出]1.01K[的脉冲；]

                        54.1 [表示]PWM[输出]54.1KHz[的脉冲；]

                        1.2.4[表示]PWM[输出]124KHz[的脉冲；]

[占空比取值范围：]0~100%[；]

[所有设置参数，掉电保存。]

[二、参数设置]

[模块有]4[个独立按键，用来设置频率和占空比，支持短按（增加或减小一个单位）和长按（快速增加或减小），非常简单，设置完参数自动保存，掉电不丢失。]

[三、模块参数：]

1.[工作电压：]3.3~30V[；]

2.[频率范围：]1Hz~150KHz[；]

3.[频率精度：在每个范围上的精度是]2%[左右；]

4.[信号负载能力：输出电流可在]5~30ma[左右；]

5.[输出幅度：]PWM[幅值与供电电压相等；]

6.[环境温度：]-20~+70[℃。]

[四、适用范围：]

1.[用作方波信号发生器，产生方波信号供实验开发使用；]

2.[用来产生控制电机驱动器的方波信号；]

3.[产生可调脉冲，供]MCU[使用；]

4.[产生可调脉冲，控制相关电路（]PWM[调光调速等应用）。]

[五、串口控制][（单片机]TTL[电平通信）]

[通讯标准]:9600 bps[数据位] :8
[停止位] :1
[校验位] :none
[流控制] :none

[1、]         [设置]PWM[的频率]

“F101”:[设置频率为]101 HZ     (001~999)

“F1.05”:[设置频率为]1.05 KHZ      (1.00~9.99)

“F10.5”:[设置频率为]10.5KHZ (10.0~99.9)

“F1.0.5”:[设置频率为]105KHZ  (1.0.0~1.5.0)

[2、]         [设置]PWM[的占空比]

“DXXX”:[设置]PWM[的占空比为]XXX[；](001~100)

[例如]D050[，设置]PWM[占空比是]50%

[3、]         [读取设置参数]

[发送]“read”[字符串，读取设置的参数。]



[设置成功返回：]DOWN[；]

[设置失败返回：]FALL[。]
