3 дорожная частота сигнала PWM -генератора основополагаемой клык

Цена: 248руб.    (¥11.7)
Артикул: 600356046861
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市福田区腾飞顺电子商行
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥38803руб.
¥15.5328руб.
¥781 649руб.
¥36.8778руб.

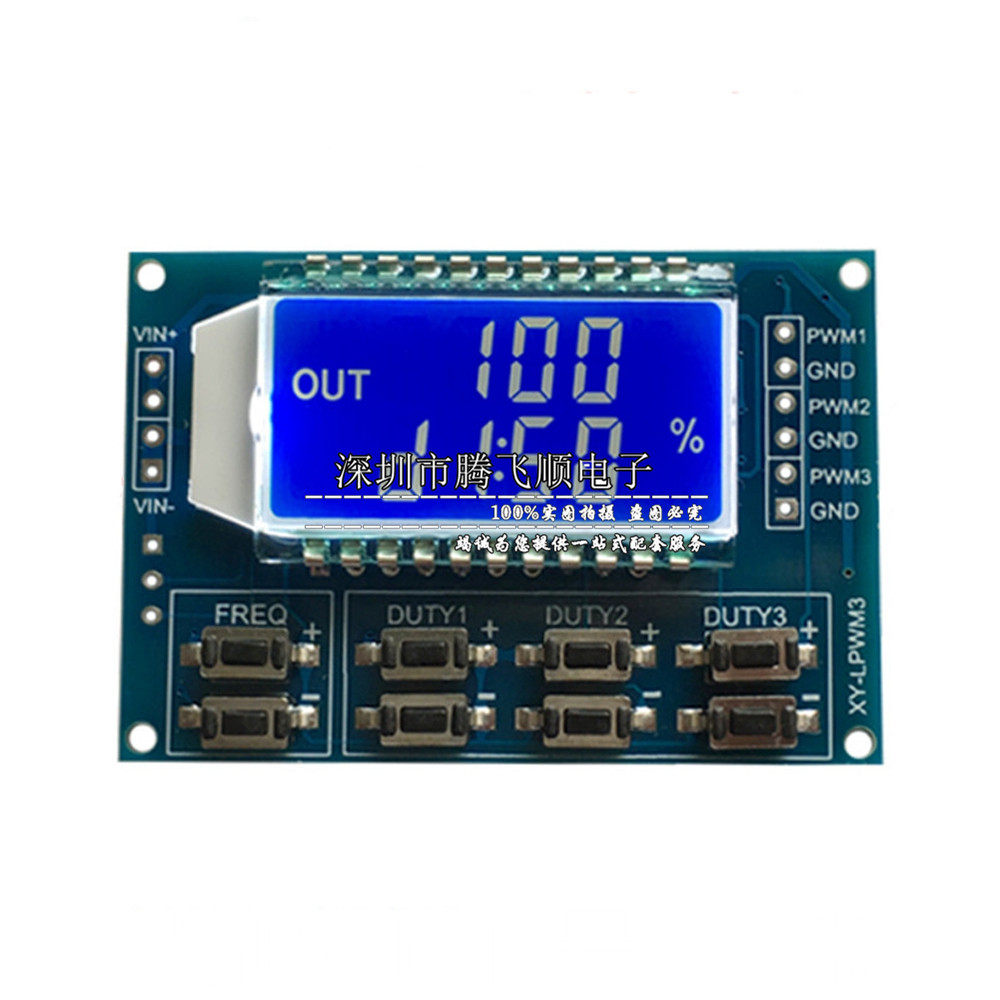

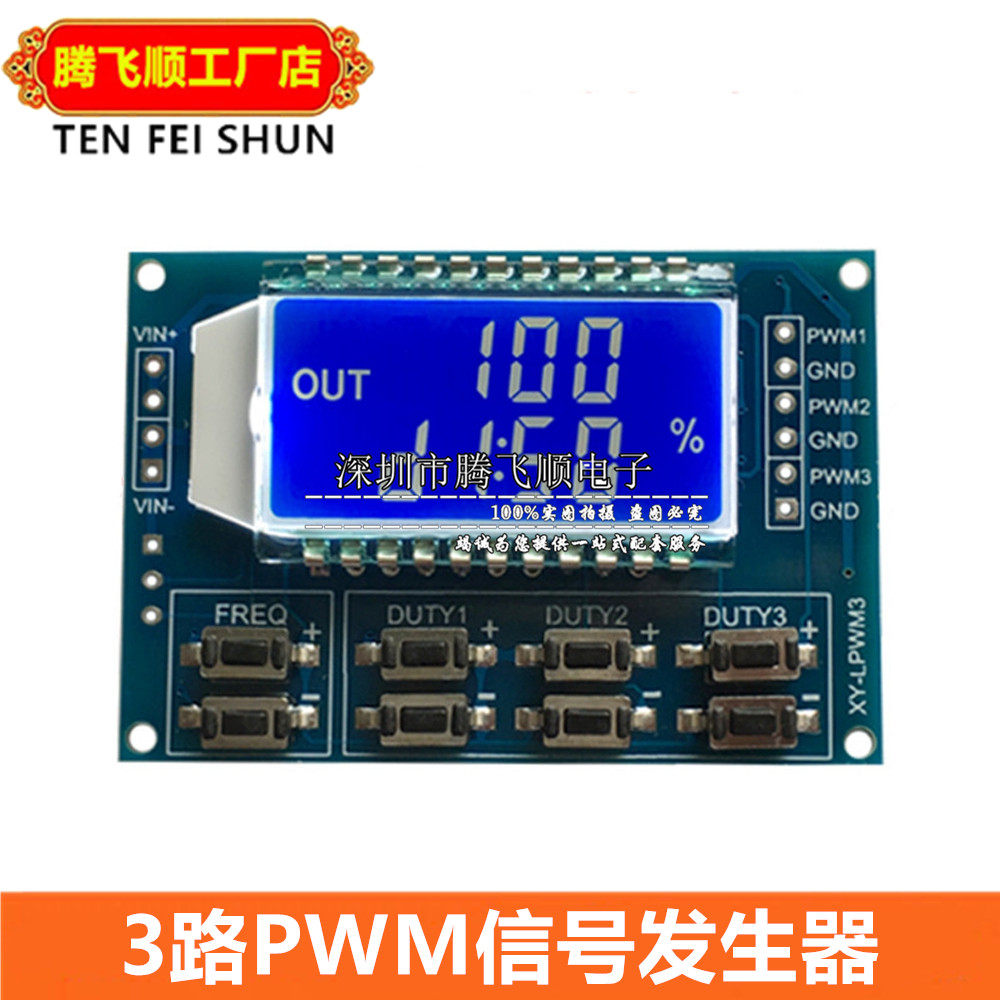

3Производительный цикл PWM PWM -частотный цикл, регулируемый модульный квадратный волновый генератор сигналов прямоугольной волны

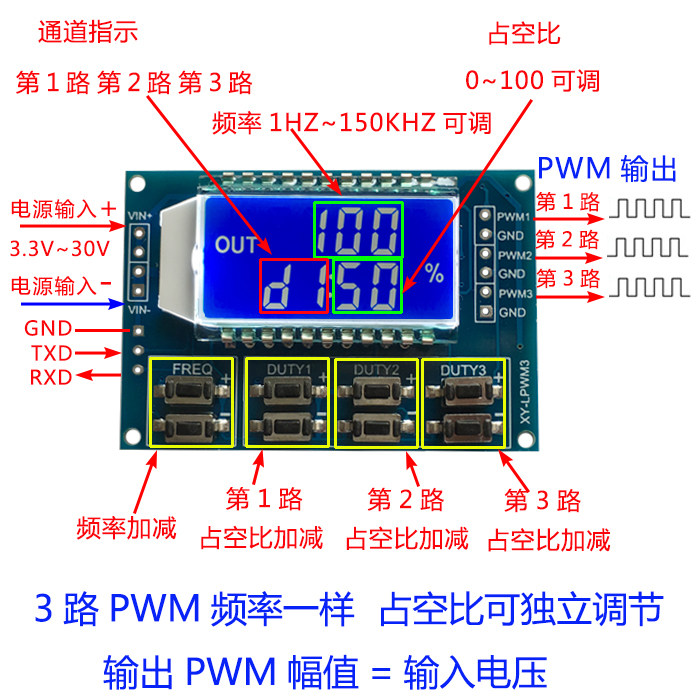

Основные модуль:

1. 3дорогаPWMВыход, частота может быть скорректирована,3Выход частоты дороги является согласованным, рабочее цикл может быть скорректирован независимо, подходит для большинства случаев;

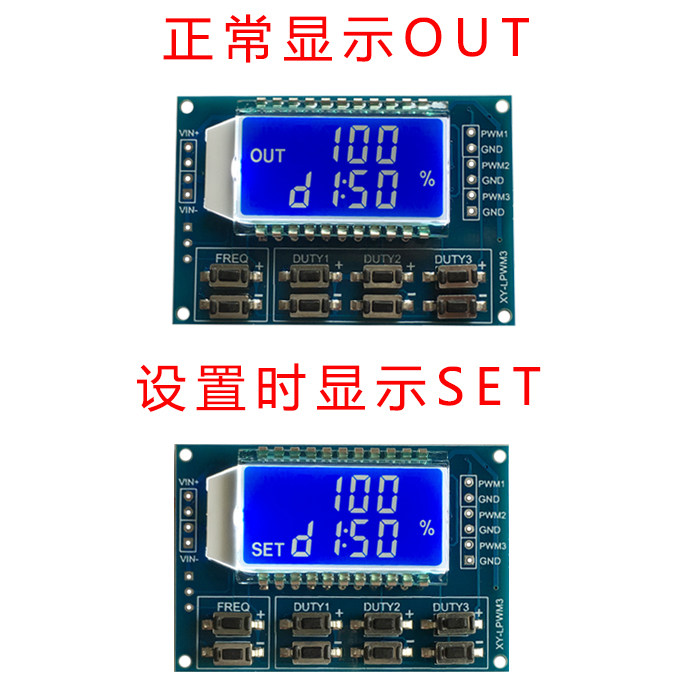

2. LCDЖК -дисплея частоты и коэффициенты занятия по дежурству, очень ясные, очень удобные для корректировки

3. Широкий частотный диапазон и высокая точность;

4. Доступна последовательная связь

1. Описание модуля:

3дорогаPWMВыход, диапазон частот широкий, рабочее цикл может быть скорректирован независимо в режиме реального времени;

Частота делится на четыре диапазона, автоматическое переключение:

1.     XXX(нет десятичной точки): Минимальная единица1Hz, диапазон значений1Hz~999HzПредметы

2.     X.XX(Время на 100 пунктов). Наименьшая единица0.01Khz, диапазон значений1.00Khz~9.99KhzПредметы

3.     XX.X(десятичная точка до десятого места): Минимальная единица0.1Khz;Значениеобъем10.0KHz~99.9KHz

4.     X.X.X (Десятичная точка составляет десять и сотни): Минимальная единица1Khz;Значениеобъем1KHz~150KHz

e.g. Частотный дисплей:100 выражатьPWMвывод100Hzпульс;

            1.01выражатьPWMвывод1.01Kпульс;

                       54.1 выражатьPWMвывод54.1KHzпульс;

                       1.2.4выражатьPWMвывод124KHzпульс;

Диапазон значений рабочего цикла:0~100%,в100%ИспользоватьA0%Приехать.

Все параметры настроек урегулированы и сохраняются.



2. Настройка параметров

    Модуль есть8Независимые ключи используются для установления частоты и соотношения обязательств, поддерживая краткосрочное нажатие (увеличение или уменьшение одного блока) и длительного давления (быстрое увеличение или уменьшение). Это очень просто. Установите автоматическое сохранение после установки параметра.

    3Коэффициент оккупирования дороги может быть нажат одновременно, и регулировка реального времени. ЖК -дисплей показывает рабочее цикл последних клавиш. Настоящая природа очень сильна. Вы можете использовать простой способ сканирования простой дороги. Полем

3. Параметры модуля:

1.Рабочее напряжение:3.3~30VПредметы

2.Диапазон частот:1Hz~150KHzПредметы

3.Точность частоты: Точность в каждом диапазоне2%о;

4.Допустимая нагрузка сигнала: Выходной ток может быть5~30maо;

5.Выходная амплитуда:PWMЗначение амплитуды равно напряжению источника питания;

6.Температура окружающей среды:-20~+70℃.

4. Область применения:

1.Используется в качестве генератора сигналов прямоугольной формы для генерации сигналов прямоугольной формы для экспериментальных разработок;

2.Сигнал квадратной волны, используемый для генерации драйвера контроллера;

3.Генерирует регулируемые импульсы дляMCUиспользовать;



4.Генерация регулируемых импульсов для управления связанными цепями (PWMТакие приложения, как затемнение и регулирование скорости).



5. Серийный контроль(Одиночная машинаTTLУровень коммуникации)

Стандарты связи:9600 bpsПозиция данных :8
Останавливаться :1
Контрольная цифра :none
контроль потока :none

1,         настраиватьPWMчастота

“F101”:Установить частоту на101 HZ     (001~999)

“F1.05”:Установить частоту на1.05 KHZ      (1.00~9.99)

“F10.5”:Установить частоту на10.5KHZ (10.0~99.9)

“F1.0.5”:Установить частоту на105KHZ  (1.0.0~1.5.0)

2.         настраиватьPWMРабочий цикл

“Dx:yyy”:настраиватьPWMРабочий циклx:(1~3)PWMсерийный номер,yyy:(000~100) Соотношение Дональда%Предметы

НапримерD1:050, Установить первое1дорогаPWMРаботой цикл50%

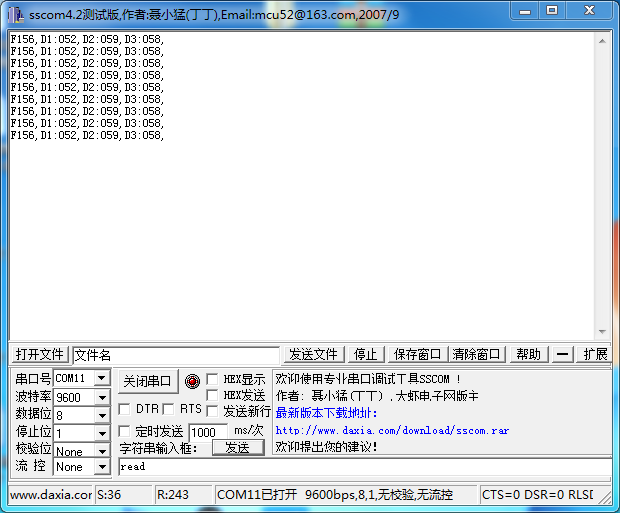

3.         Прочитайте параметр настройки

отправлять“read” string, прочитайте параметры настройки.

Прочитайте формат данных следующим образом:F156,D1:052,D2:059,D3:058,

Успешная настройка возвращает:DOWNПредметы



Если настройка не удалась, верните:FALL.

......
