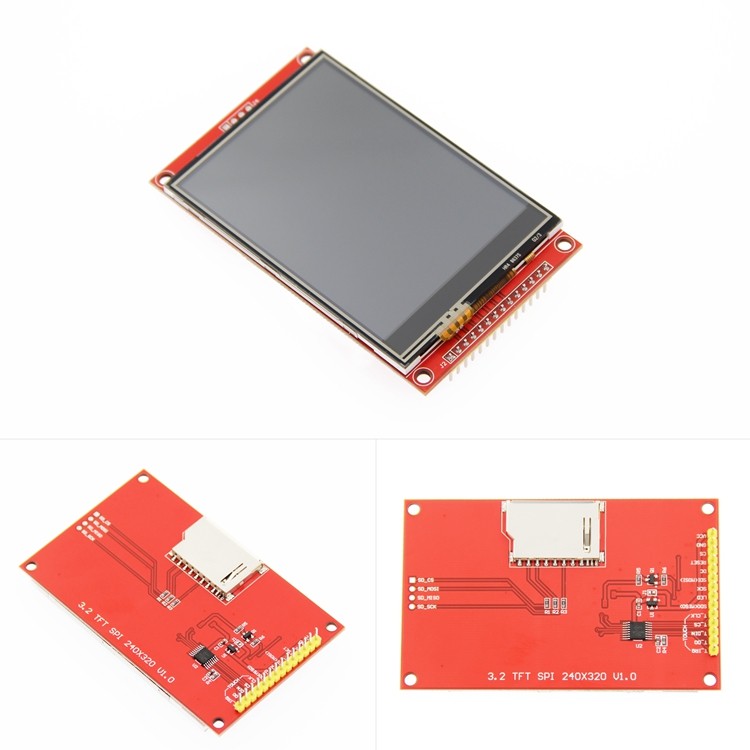

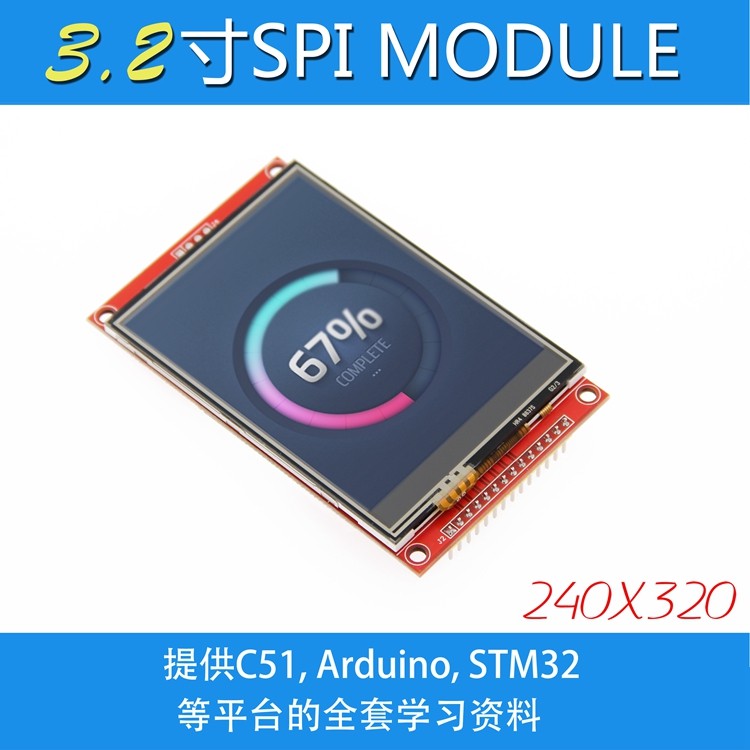

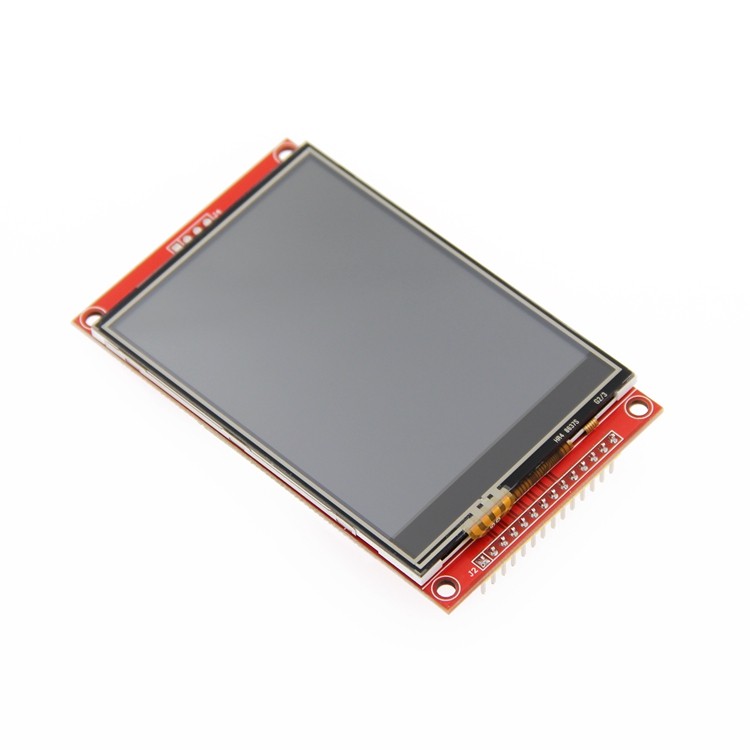

3.2 -INCH SPI LCD -экранный модуль 240*320 TFT MODULE ILI9341 занимает менее 4 IO

Цена: 814-920руб.    (¥38.5)
Артикул: 598296834724
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:穆穆电子元器件开发板
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Трогать
  • Без прикосновения
Добавить в корзину
Другие товары этого продавца
¥364руб.
¥243руб.
¥4.289руб.
¥9.9210руб.
  • Информация о товаре
  • Фотографии
Цвет: Трогать, Без прикосновения
【Описание продукта】

  • 3.2 -Incint Color Ecrem
  • 320x240 высокого разрешения, необязательная функция сенсорной работы
  • Используя серийную шину SPI, можно зажгнуть только несколько io
  • С слотом SD -карты для экспериментов с легким расширением

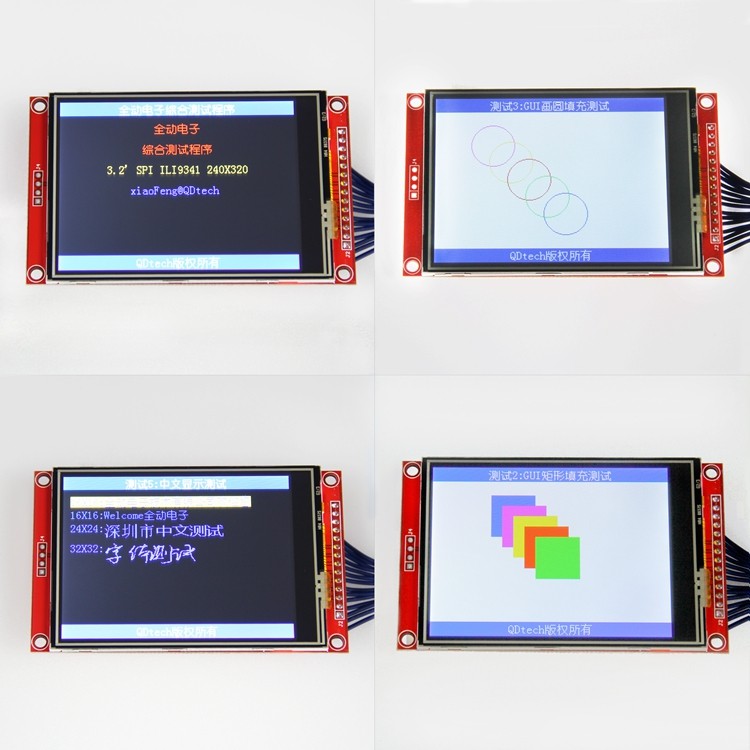

  • Предоставьте обильные примеры программы
  • Технологические стандарты военной промышленности, долгосрочная стабильная работа
  • Обеспечить базовую техническую поддержку вождения
  • Получение данных:http://www.lcdwiki.com/zh/3.2inch_spi_module_ili9341_sku: msp3218




    【Параметры продукта】

    имяпараметр
    SKUПрикосновение: MSP3218
    Нет прикосновения: MSP3217
    размер3.2(inch)
    ТипTFT
    Чип драйвераILI9341
    Разрешение320*240 (Pixel)
    Интерфейс модуля4-wire SPI interface
    Эффективная зона отображения (область АА)48.6x64.8(mm)
    Размер нижней пластины модуля55.04x89.3(mm)
    Напряжение питания VCC3.3V~5V
    Логика IO рот напряжение3.3V(TTL)
    ЭнергопотреблениеОколо 90 мА
    Вес изделия25(g)
    【Определение интерфейса】

    Серийный номерЭтикеткаШтифт
    1VCCВход мощности (3,3 В ~ 5 В)
    2GNDИсточник питания
    3CSВыбор ЖК -фильма
    4RESETЖК -сброс
    5DCКоманда LCD шины/выбор данных
    6SDI(MOSI)LCD SPI дисплея Дисплей Ввод данных шины
    7SCKLCD SPI -дисплей шинного тактового сигнала
    8LEDLCD -контроль подсветки (высокая связь с мощностью)
    9SDO(MISO)LCD SPI дисплея Дисплей Ввод данных шины
    10T_CLKСигнал тактовой шины SPI SPI SPI
    11T_CSСенсорная панель SPI Shipection
    12T_DINВвод данных о шкале SPI SPI SPI
    13T_DOВыходные данные о сенсорной панели SPI
    14T_IRQСигнал IRQ прерывания сенсорной панели
