Описание товара

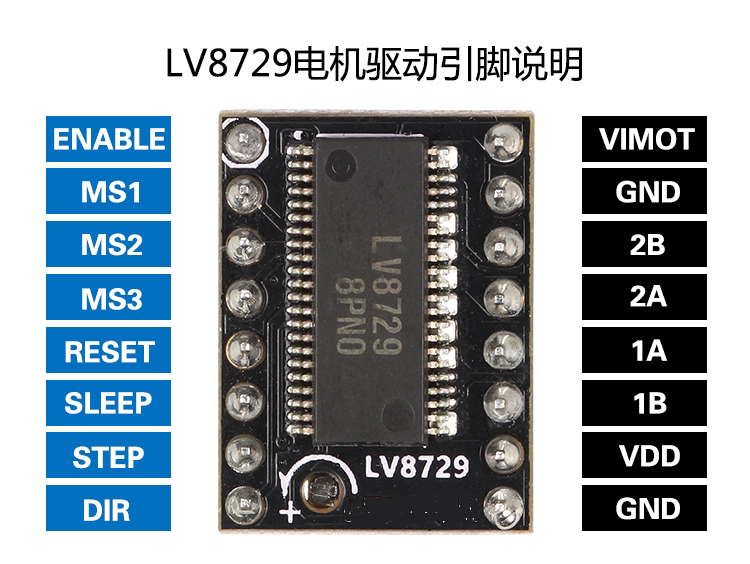

Название продукта: LV 8729 модуль привода
Описание продукта:
Модуль драйвера LV8729, 128 сегмент, чтобы удовлетворить потребности клиентов для управления высоким и подробным вождением, и разработанный модуль с ультра -сильным прямым водителем проще в использовании. Это лучший выбор для принтеров для создания тихой среды. Полем
Характеристики продукта:
Размеры: 1,5 мм*2,0 мм (так же, как A4988 и DRV8825)
Максимальный ток драйвера: 1,8a (по умолчанию 0,8А)
Максимальное напряжение: 36 В (обычно 12 В)
Поддержка поддержания: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;

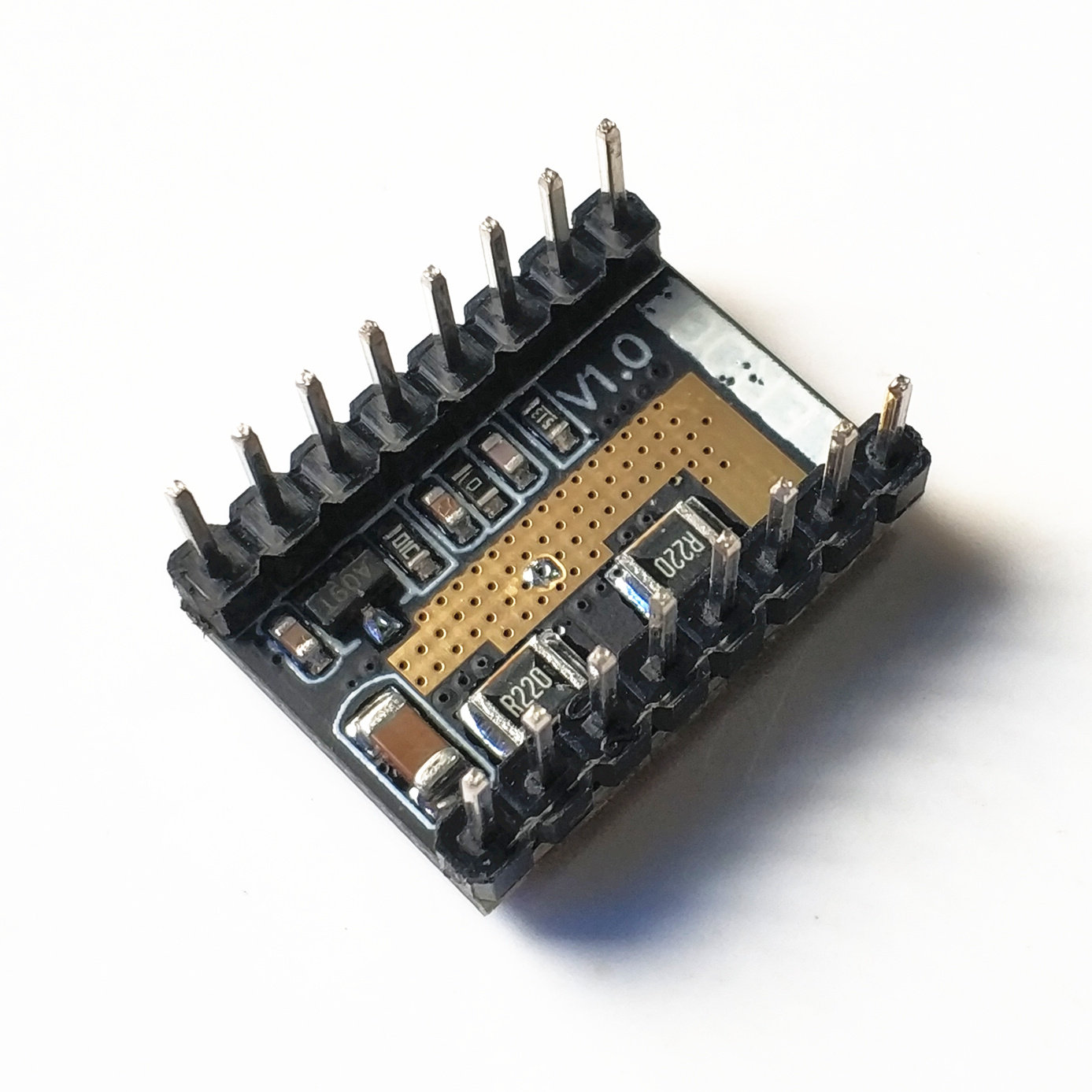

Процесс продукта: четырехслойная плата печатных плат

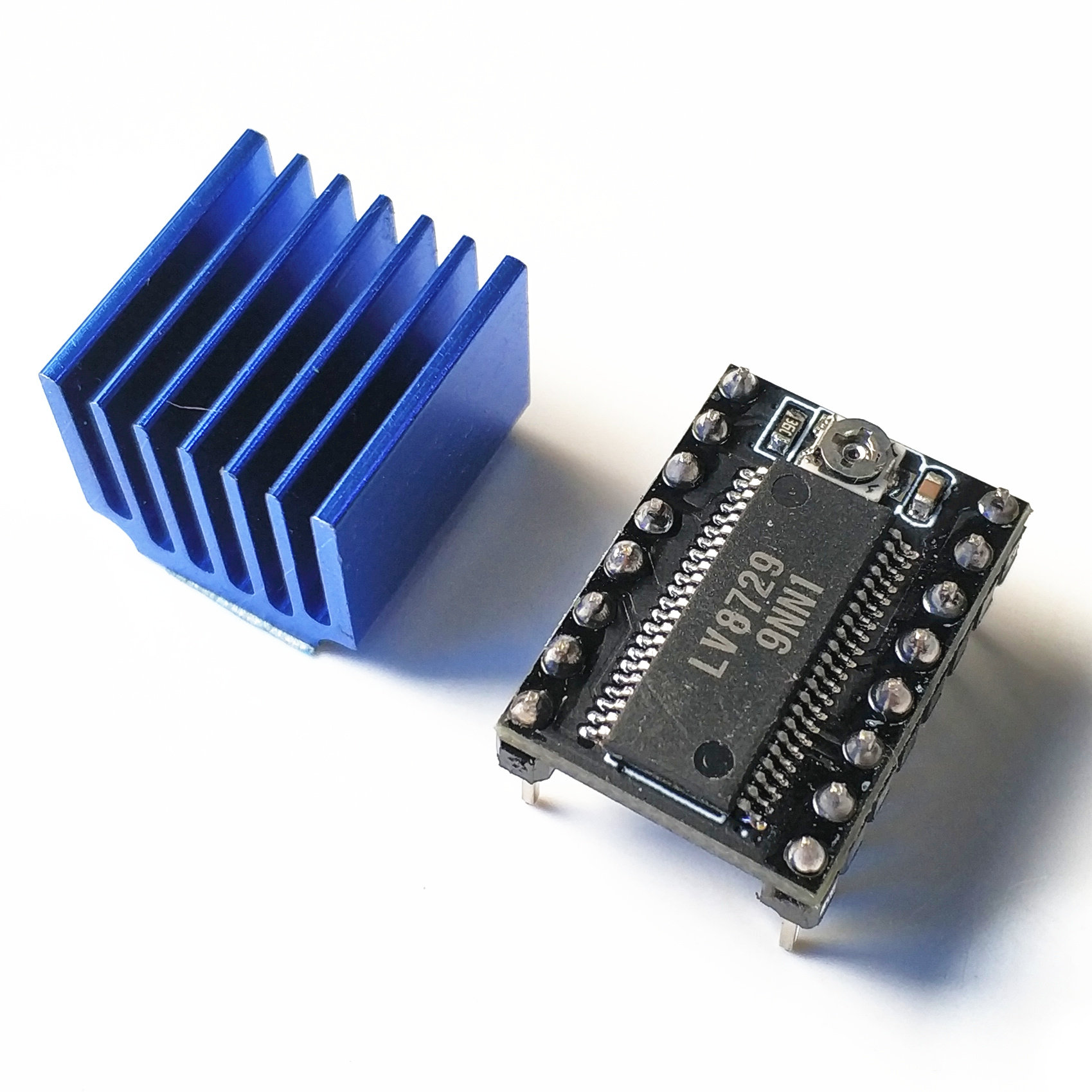

Список доставки:LV8729 Модуль*1, (радиатор+наклейка)*1
Вес продукта: 5G
Функции:
1. &Nbsp; когда 64 сегментация или 128 подразделение может иметь лучшие ультра -силовые эффекты;
2.   рабочее напряжение: 6V— 36V, рекомендуется использовать напряжение составляет 12 В;
3.   максимальный ток составляет 1,5А, а по умолчанию - 0,8А;
4.   вычитание: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128;
5. вы должны добавить радиаторы, чтобы улучшить тепло рассеивание (Пожалуйста, обязательно используйте большой вентилятор, чтобы помочь рассеянию теплаК.
  советы:Пожалуйста, подтвердите направление перед мощностью -он, и чип повредит чип

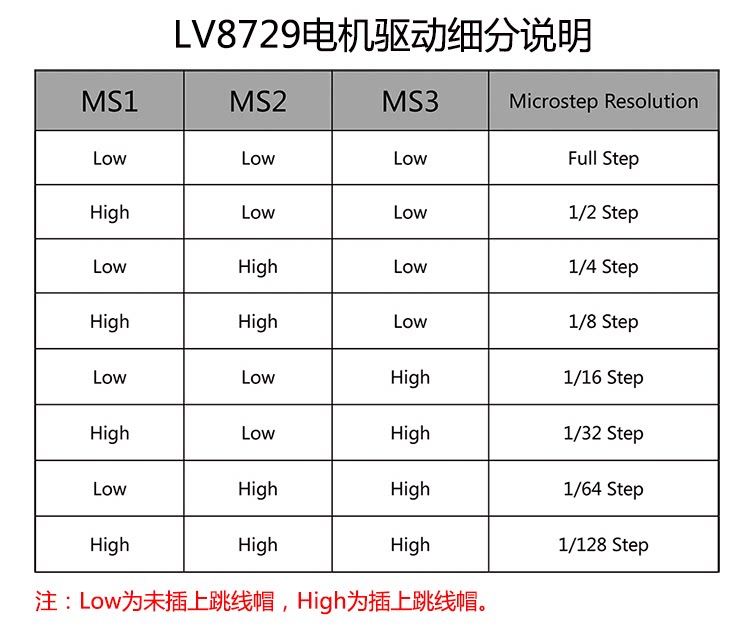

Тонная настройка таблица:
&Nbsp; Клички от сегмента материнской платы слева направо составляют M1, M2, M3, соответственно.Среди них крышка прыжков вставляется как высокая, а крышка прыжков удаляется как низкая. Конкретная обстановка заключается в следующем:
После долгосрочного тестирования использование 64 сегментации является лучшим.
Алгоритм тока и регулировку привода
1. алгоритм тока привода: i = vref*0.9, Vref по умолчанию составляет около 1,3 В, поэтому ток по умолчанию составляет 1,2a, а максимальный ток составляет 2a!
2.   VREF измеряет напряжение GND и средний конец потенциометра, как показано на рисунке ниже;
3.   Обязательно подключите двигатель при измерении напряжения, в противном случае легко сжечь драйвер;
4.   При измерении напряжения мощность должна быть подключена. Не подключайте мощность USB.
5. &Когда nbsp; при движении потенциометр, обязательно отрегулируйте потенциометр на небольшое количество. После измерения отрегулируйте его снова, чтобы предотвратить сжигание водителя из -за чрезмерного тока;
6.   увеличивается по часовой стрелке, чтобы увеличить и уменьшить при уменьшении по часовой стрелке;
LV8729 УлучшениеРассеивание теплаСоветы:
Чтобы рассмотреть проблему калорий, LV8729 использует четырехслойную печатную плату Общее рассеивание тепла,В то же время, чип оснащен громким раковином, а завод по умолчанию на ток водителя 1A. Потому что у драйвера LV8729 есть большое количество,Для 3D -принтеровСтабильная работа, любой модуль драйвера двигателя должен активно нагревать рассеивание, например, установка вентилятора, кронштейн радиатора и большой вентилятор для материнской платы.
