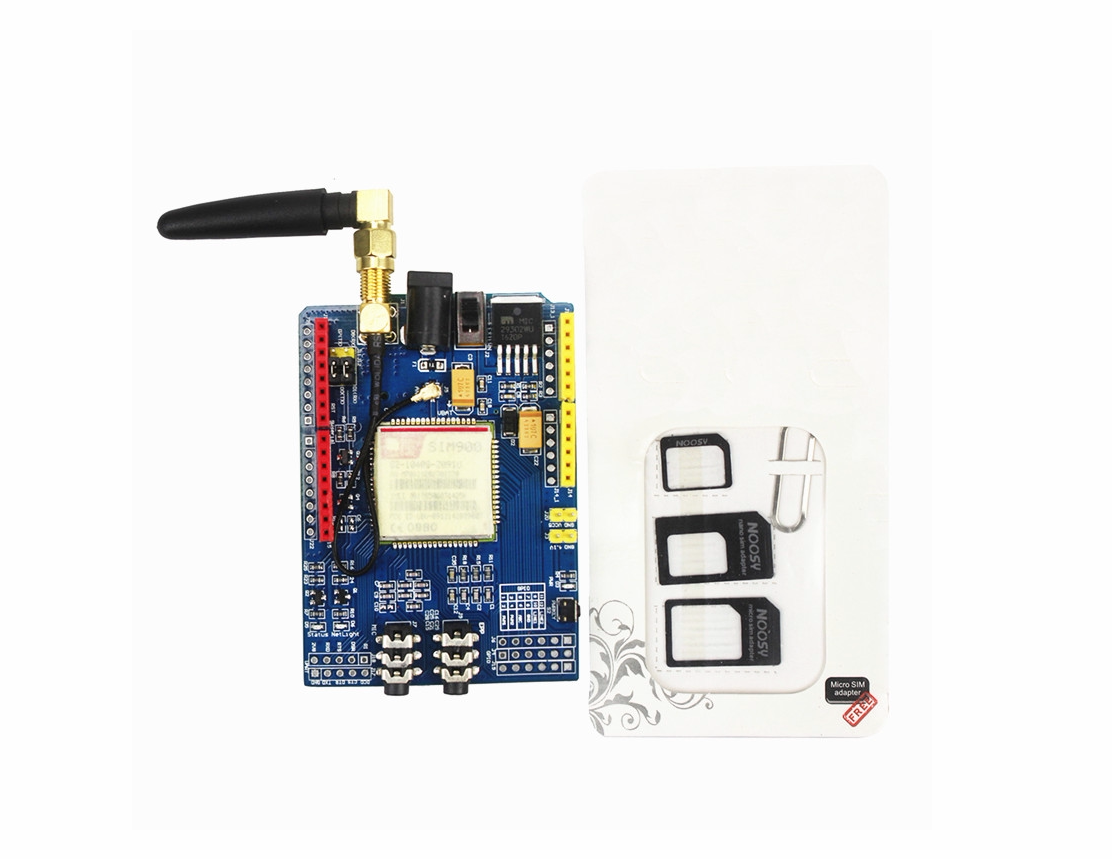

Модуль SIM900 4 Частота \ Development Poard \ GSM \ GPRS \ SMS \ Беспроводные данные Super TC35I набор карт
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка: http://pan.baidu.com/s/1eqjaovw пароль: firn
Инструкции по использованию
- Компьютер отладки USB-TTL.Этот модуль питается на: 5V-26V, и рекомендуется мощность 5V 2A.После вставки материнской платы Ардуино источник питания должен обеспечить ток 2A.Причина в том, что ток запуска щита GPRS и максимальный пик работы требуют максимума 2A, но порт USB не может обеспечить такой большой ток, поэтому он должен быть подключен к оборудованию питания.Другой экскремент для экскрементов дорожного порта. Ведущий 3,7 --- 4,5 В.Совместная совместимость серийный портArduino Single -Chip Microcomputer.Совместимость с серийной передачей TTL совместима с микроконтроллерами 3,3 и 5 В.
- Убедитесь, что ваша SIM -карта не заблокирована
- GPRS ShieldСкорость коммуникации поттер лучше всего в 19200 г.  8-N-1 (GPRS Shield по умолчанию.
-
См. Рисунок ниже
2. SIM900 может быть установлен через прыжковую крышку, чтобы подключиться к любым двум контактам от Arduino от D0 до D7, а не только для оборудования UART D0D1.
3. Отладка набрать переключатель, вы можете установить порт отладки SIM900 в Arduino или подключиться к ПК через Atmega8u2/Ft232 в Arduino для выполнения отладки отладки.
4. Аудио и микрофон.
5. Несколько портов ввода -вывода SIM900 являются светодиодными. При необходимости вы можете использовать DuPont для подключения к специфической схеме схемы схемы DuPont Line и таблицы данных.
6. 3 Индикатор состояния и 3 кнопки -Кнопка питания на нем может быть питание на SIM900, управляя программным обеспечением с помощью контроля PIN -кода Arduino.
7. Совместимость с автоматическим уровнем 3,3 В и 5 В может адаптироваться к основной плате управления 3,3 В или 5 В, поддерживает другие платы разработки платформы 3,3 В, такие как листовой клен и чипкит.
  Щит также имеет 12 GPIOS, 2 PWMS и ADC модуля SIM900 (все они 2 В 2 В 2 В 8 логика), присутствующая на борту.
Features
§ Четырехдиапазонный диапазон 850/900/1800/1900 МГц - будет работать в сетях GSM во всех странах мира.
§ GPRS multi-slot class 10/8
§ GPRS mobile station class B
§ Compliant to GSM phase 2/2+
§ Class 4 (2 W @ 850 / 900 MHz)
§ Class 1 (1 W @ 1800 / 1900MHz)
§ Управление с помощью AT-команд. Стандартные команды: GSM 07.07.&07.05 Расширенные команды: AT-команды SIMCOM.
§ Служба коротких сообщений — чтобы вы могли отправлять небольшие объемы данных по сети (ASCII или необработанные шестнадцатеричные числа).
§ Встроенный стек TCP/UDP — позволяет загружать данные на веб-сервер.
§ RTC supported.
§ Selectable serial port.
§ Speaker and Headphone jacks
§ Низкое энергопотребление - 1,5 мА (спящий режим)
§ Industrial Temperature Range - -40°C to +85°C
Specifications
Application Ideas
§ M2M (Machine 2 Machine) Applicatoions.
§ Remote control of appliances.
§ Удаленная метеостанция или беспроводная сенсорная сеть.
§ Система слежения за транспортным средством с GPS-модулем.
Cautions
§ Make sure your SIM card is unlocked.
§ Продукт поставляется как есть, без изолирующего корпуса. Пожалуйста, соблюдайте меры предосторожности при электростатическом разряде, особенно в сухую погоду (с низкой влажностью).
§ Заводская настройка по умолчанию для UART GPRS Shield — 19200 бит/с 8-N-1. (Можно изменить с помощью AT-команд).
§ Выбор мощности — выберите источник питания для экрана GPRS (внешнее питание или 5 В от Arduino)
§ Разъем питания — подключен к внешнему источнику питания 4,8–5 В постоянного тока.
§ Антенный интерфейс – подключен к внешней антенне
§ Выбор последовательного порта — выберите либо программный последовательный порт, либо последовательный порт аппаратного обеспечения для подключения к GPRS Shield.
§ Hardware Serial - D0/D1 of Arduino
§ Software serial - D7/D8 of Arduino
§ Светодиод состояния — сообщает, включено ли питание SIM900.
§ Net Light - сообщает статус подключения SIM900 к сети.
§ UART SIM900 — разводка контактов UART SIM900
§ Microphone - to answer the phone call
§ Speaker - to answer the phone call
§ GPIO, PWM и ADC SIM900 — разводка контактов GPIO, PWM и ADC SIM900
§ Клавиша питания — включение и выключение SIM900.
