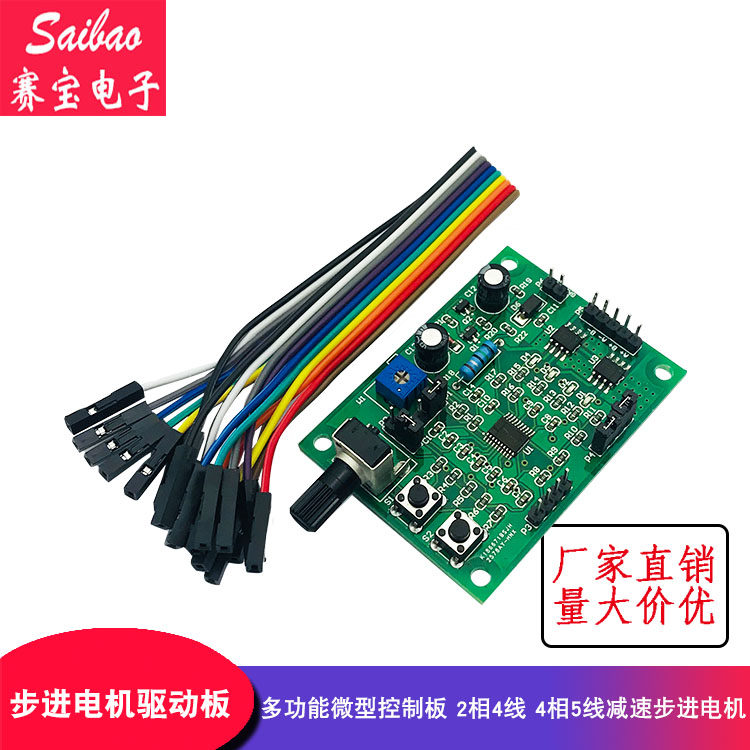

Многофункциональная микромонтажная плата управления платой управления платой управления двигателем моторной платы 2 Фаза 4, 4 фаза 5 -й линии.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Основные параметры:

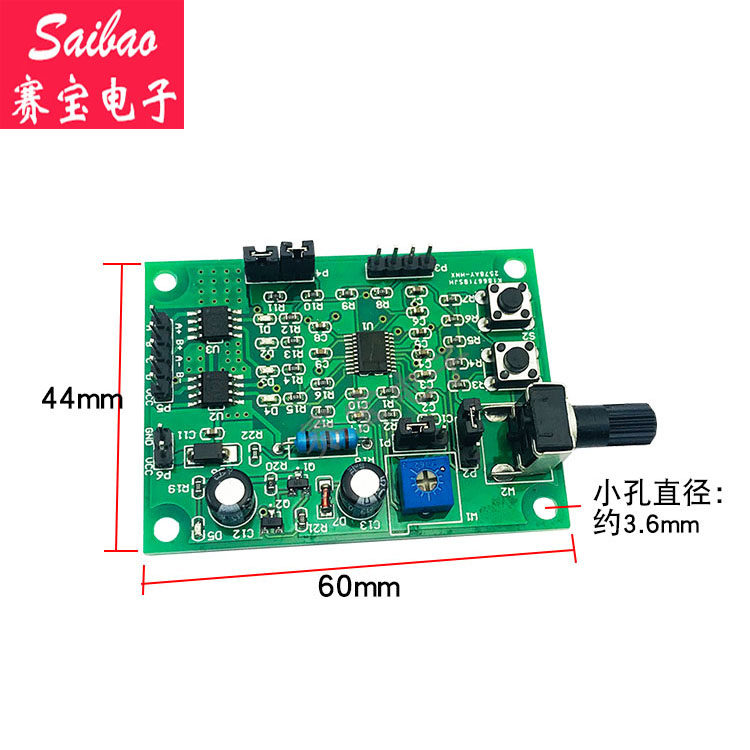

Размер привода: длинная*ширина*высота 60*44*16 мм
Диапазон напряжений: DC 5V-12V
Оцененный ток:≤800mA
Защита от мощности -Коннекция: да
Защита от перерыва: да
Защита перегрева: да
Для этой платы управления драйвером есть 4 режима: [1] Общий режим 1  [2] Общий режим 2 [3] режим TIM [4] Автоматический круглый режим
[1] Общий режим 1: кнопка S1 START STOP, S2 -положительная обратная кнопка, правила скорости Potentiomer W2.Если требуется отмена предела, на P3 Pinrse можно подключить 2 ограниченных переключателя, а ось двигателя может быть установлена с помощью прикосновения, так что двигатель будет перемещаться вперед и назад в маршруте между двумя предельными переключателями.
[2] Общий режим 2: S1 Положительный поворот кнопку запуска, кнопку S2 Reverse Start, нажмите любую клавишу, чтобы остановиться.W2 Potentiometer Speed Regulation.Если вам нужно остановиться, вы можете подключить 2 ограниченных переключателя на контактах P3, чтобы двигатель остановил движение после встречи с ограниченным переключателем. После нажатия противоположной кнопки двигатель будет обращаться.
[3] Режим затемнения: S1 Нажмите вращение, ослабьте и остановите, S2 Нажмите кнопку, ослабить и остановить, потенциометр W2 регулирует скорость.Если вам нужно остановиться, вы можете подключить верхний предельный переключатель на P3.
[IV] Автоматический режим круглой передачи: S1 Start Stop, S2 -это положительное изменение, потенциометр W2 регулирует, потенциометр W1 регулирует автоматические этапы круговых переходов.После начала двигатель автоматически вернется к и вперед в течение количества шагов, скорректированных с помощью W1.
На рисунке ниже представлены кнопки управления S1 и S2. Функции в различных режимах различны. Подробнее см. В описании функции Pincture Pincture.
Рисунок ниже представляет собой описание функции W2 и P2 :
Скорость двигателя W2 регулирует потенциометр, и регуляция по часовой стрелке становится медленнее, и регуляция по часовой стрелке становится быстрее.
Пинки с регулировкой регулировки скорости скорости.——Диапазон регулировки W2 во время быстрого передачи: самый медленный за шаг занимает 0,0625 секунды (16 шагов/секунд)——
Рисунок ниже представляет собой описание функции W1 и P1:
W1 автоматически круглый ход, регулирующий потенциометр, который сокращается от времени, и маршрут становится все более длительным по часовой стрелке.
P1 Автоматические круглые маршрутизационные штифты.Количество регулирующих шагов в W1 на коротком ходу составляет 1-200 шагов.Количество регуляторных этапов в W1 во время длинных ударов составляет 200-1200 этапов.
На рисунке ниже показано описание функции P3.
Рисунок ниже: p5, P6 Pins Описание функции :
Выходные выводы двигателя P5 -шага в соответствии с тем, выбираете ли вы 2 фазы, 4 линии, 4 -фазы и 5 шагов линий в двигатель и правильно подключите проволоку в соответствии с символом на плате.
P6 Power Pint Pins можно подключить к источнику питания 5V-12V снаружи.
Примечание: (1)Если вы хотитеЕсли вы измените какие -либо функциональные контакты P1, P2, P4, вам необходимо отключить питание на плате, а затем вызовать выбранную функцию.
(2)Когда ток нагрузки превышает 800 мА, схема защищена, а светильники работают каждые 2 секунды. В настоящее время вам необходимо уменьшить рабочее напряжение или заменить двигатель на работу нормально.
