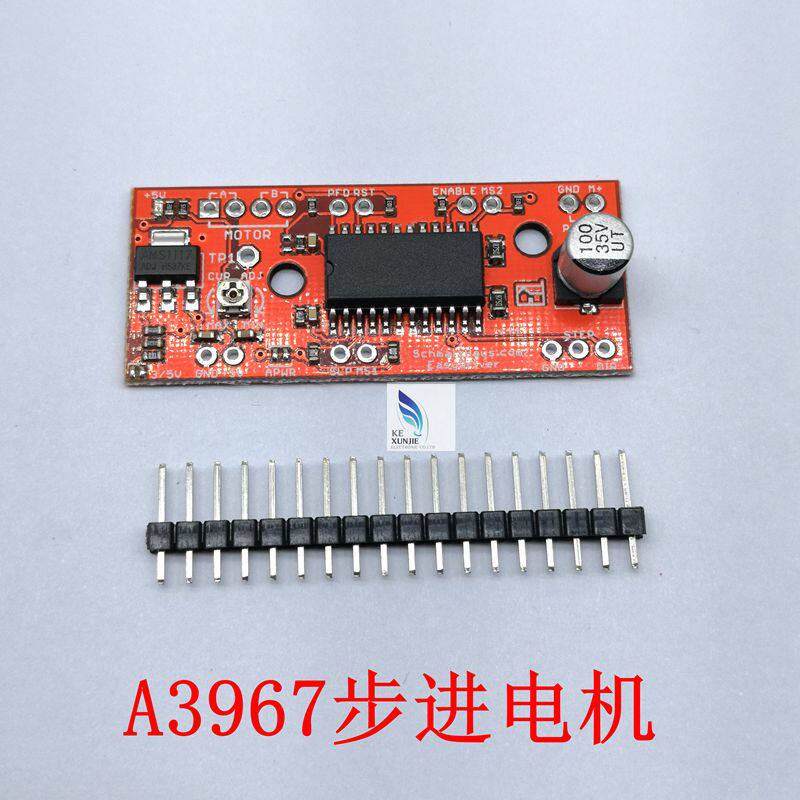

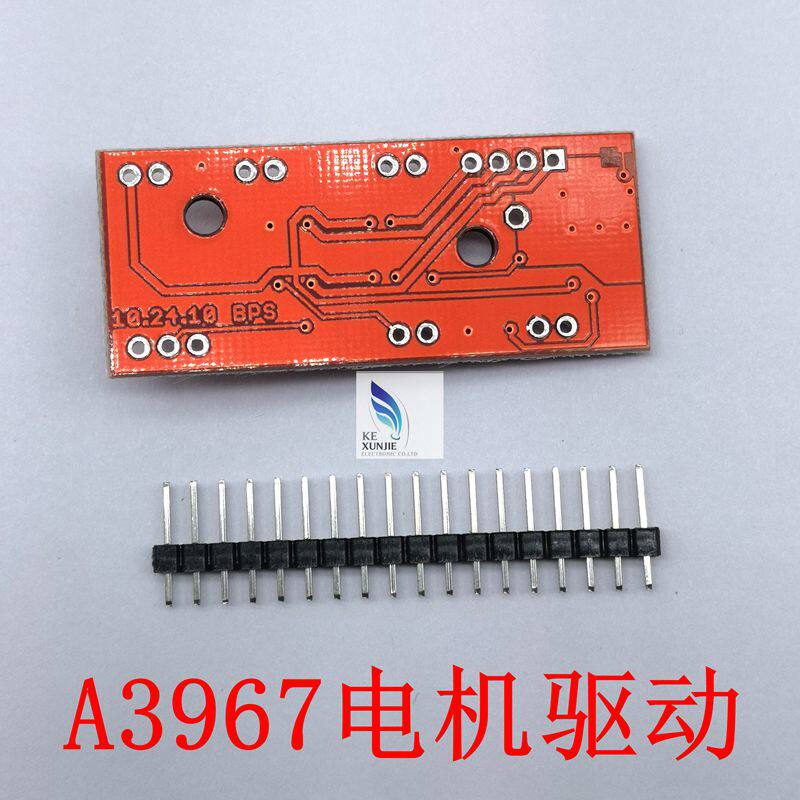

Плата драйвера модуля шагового двигателя A3967
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Иглы доставки не сварены. Этот модуль является открытым исходным кодом, информация не предоставляется, и технической поддержки не существует.
Ссылка на открытый исходный код сайтаhttps://www.sparkfun.com/products/10267
Шаговые двигатели обычно определяются параметрами угла шага или числа шагов. Общий оборот двигателя делится на 200 шагов, то есть угол шага составляет 1,8 градуса. EasyDriver имеет функцию пошагового разделения. Эта плата драйвера разделена на 8 частей, то есть каждый шаг двигателя разделен на 8 небольших шагов, что позволяет получить более точное управление. Другими словами, EasyDriver необходимо сделать 1600 шагов, чтобы совершить полный поворот на 360 градусов.
представлять
ARDUINO EasyDriver Драйвер шагового двигателя Плата драйвера шагового двигателя
- Чип драйвера: A3967
- Выводы MS1 и MS2 используются для управления разделением двигателя (2, 4, 8), по умолчанию — 8 подразделений.
- Совместим с 4, 6 и 8-проводными шаговыми двигателями любого напряжения.
- Регулируемый контроль тока 150MA-750MA Его можно регулировать потенциометром.
- Диапазон входной мощности составляет 7-30 В. Чем выше напряжение, тем выше крутящий момент на высокой скорости.
Драйвер шагового двигателя EasyDriver — это совершенно новый оригинальный импортный драйвер шагового двигателя Sparkfun. Он прост в использовании и может использоваться с любым устройством, которое может выдавать импульсный сигнал 0–5 В (3 В, закоротите SJ2).EasyDriver подает питание на двигатель, подключая его к напряжению 7–30 В, и может управлять практически любым шаговым двигателем.Встроенный чип регулятора напряжения EasyDriver может быть настроен на напряжение 3,3 В или 5 В и может быть напрямую подключен к 4-проводному шаговому двигателю для точного управления действием шагового двигателя через микроконтроллер.
контроль:
· DIR ->Подключитесь к контакту 2 Arduino.
· STP ->Подключитесь к контакту 3 Arduino.
Источник питания: земля  отрицательный электрод питания
M1 — положительный полюс источника питания двигателя.
Отрицательный полюс источника питания GND
5+ Питание чипа 5 В
A B — выходной порт, подключенный к шаговому двигателю.
