Многофункциональная микроэлемтная плата управления платой управления платой двигателя Microstep Motep 2 Фаза 4 -Линия 4 фазы 5, чтобы замедлить шаг двигатель DIY

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии

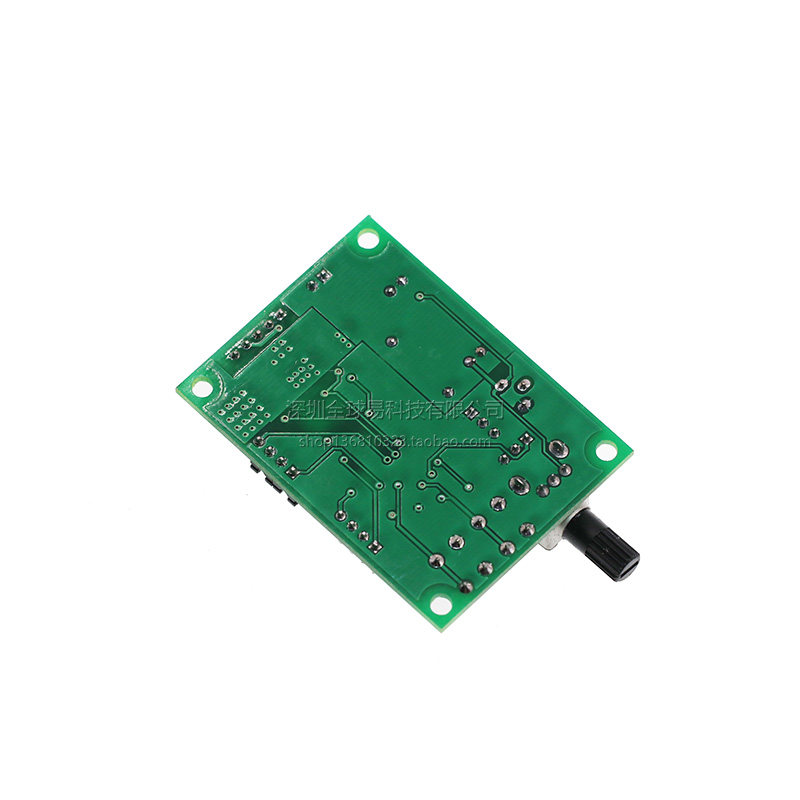

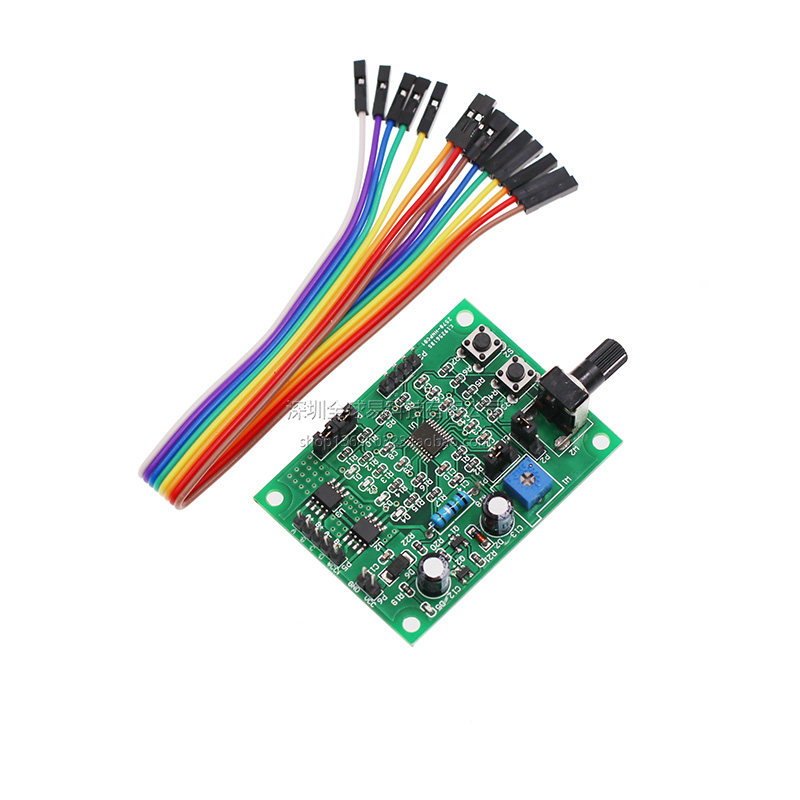

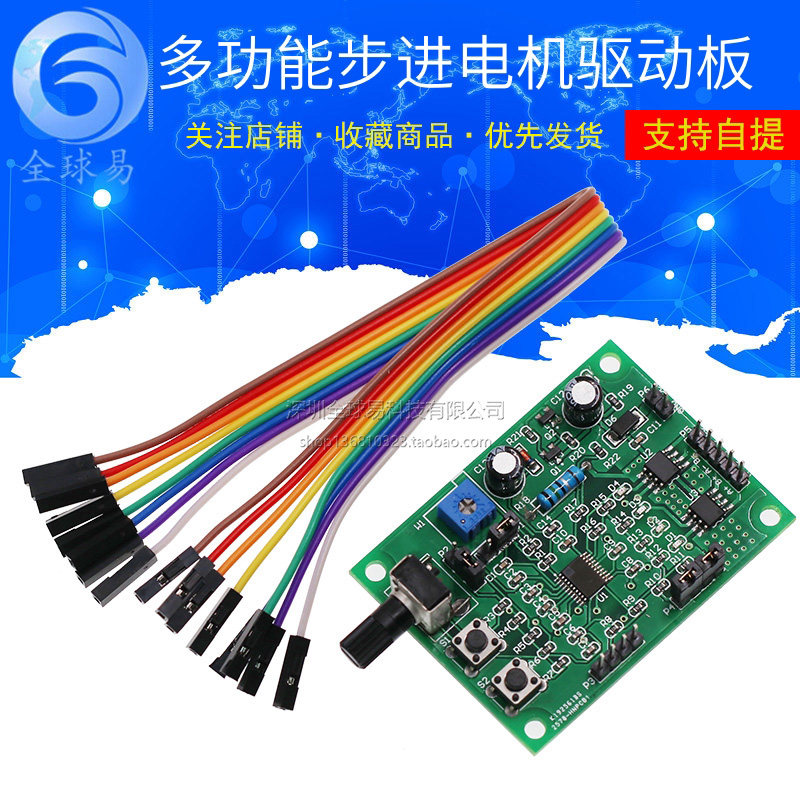

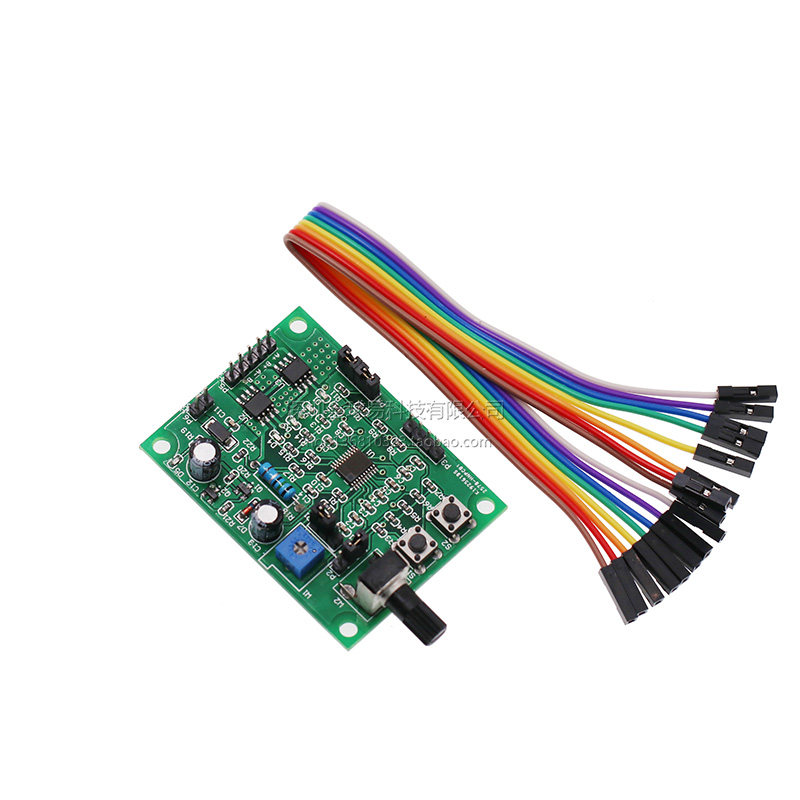

Многофункциональная плата управления драйвером Microstep Motep может привести к 2 и 4 линиям и 4 -фазе 5 линий в двигатель.
Для этой платы управления драйвером есть 4 режима: [1] Общий режим 1 [2] Общий режим 2 [3] Режим затемнения [4] Автоматический круглый режим
[Размер платы привода] длиной*ширина*высота 60*44*16 мм
Основные параметры:
[Диапазон напряжений] DC5V-12V
【Номинальный ток】 ≤800 мА
【Power обратная защита ссылок】 Да
[Защита над тока] Да
[Чрезмерная защита] Да

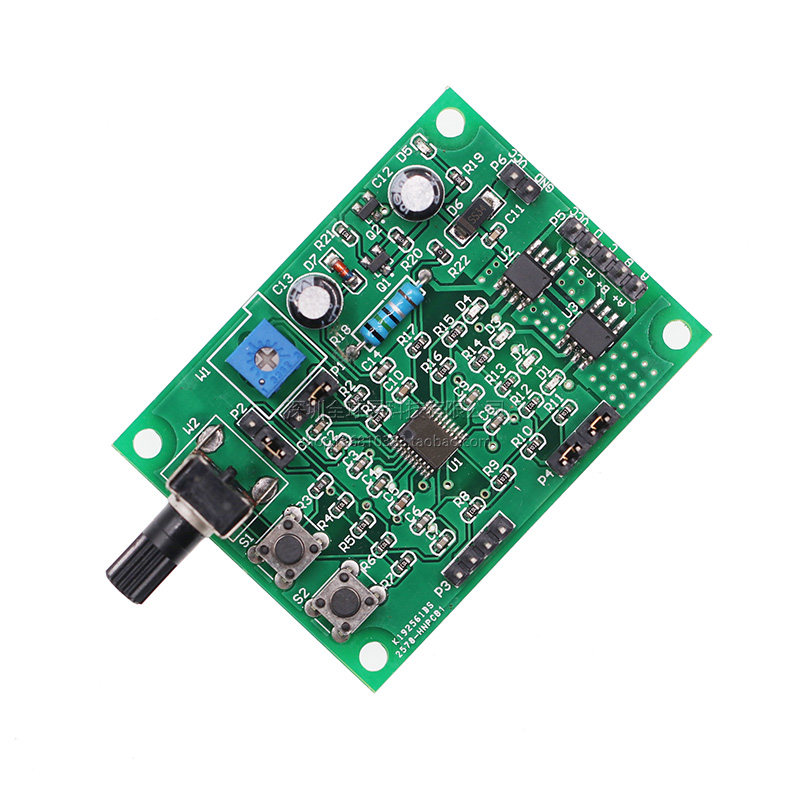

Следующее объяснение каждой контактной функции на плате.
На рисунке ниже представлена установка колпачки игла функции P4 и соответствующий рабочий режим.

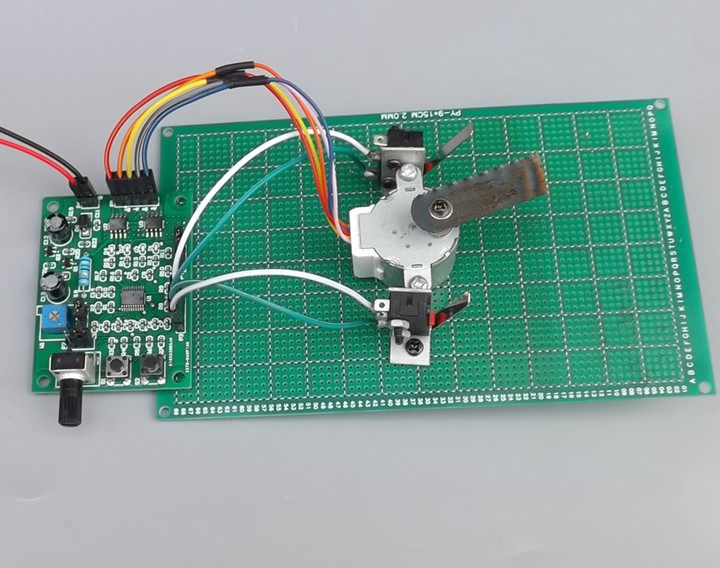

[1] Общий режим 1: кнопка S1 START STOP, S2 -положительная обратная кнопка, правила скорости Potentiomer W2.Если требуется отмена предела, на P3 Pinrse можно подключить 2 ограниченных переключателя, а ось двигателя может быть установлена с помощью прикосновения, так что двигатель будет перемещаться вперед и назад в маршруте между двумя предельными переключателями.
[2] Общий режим 2: S1 Положительный поворот кнопку запуска, кнопку S2 Reverse Start, нажмите любую клавишу, чтобы остановиться.W2 Potentiometer Speed Regulation.Если вам нужно остановиться, вы можете подключить 2 ограниченных переключателя на контактах P3, чтобы двигатель остановил движение после встречи с ограниченным переключателем. После нажатия противоположной кнопки двигатель будет обращаться.
[3] Режим затемнения: S1 Нажмите вращение, ослабьте и остановите, S2 Нажмите кнопку, ослабить и остановить, потенциометр W2 регулирует скорость.Если вам нужно остановиться, вы можете подключить верхний предельный переключатель на P3.
[IV] Автоматический режим круглой передачи: S1 Start Stop, S2 -это положительное изменение, потенциометр W2 регулирует, потенциометр W1 регулирует автоматические этапы круговых переходов.После начала двигатель автоматически вернется к и вперед в течение количества шагов, скорректированных с помощью W1.
На рисунке ниже представлены кнопки управления S1 и S2. Функции в различных режимах различны. Подробнее см. В описании функции Pincture Pincture.
Рисунок ниже представляет собой описание функции W2 и P2
Скорость двигателя W2 регулирует потенциометр, и регуляция по часовой стрелке становится медленнее, и регуляция по часовой стрелке становится быстрее.
Пинки с регулировкой скорости P2.Диапазон регулировки W2 во время быстрой передачи составляет: 0,0625 секунды (16 шагов/с) на этап -0,00125 с на шаг (800 шагов/секунд) за шаг.
Рисунок ниже представляет собой описание функции W1 и P1

W1 автоматически круглый ход, регулирующий потенциометр, который сокращается от времени, и маршрут становится все более длительным по часовой стрелке.
P1 Автоматические круглые маршрутизационные штифты.Количество регулирующих шагов в W1 на коротком ходу составляет 1-200 шагов.Количество регуляторных этапов в W1 во время длинных ударов составляет 200-1200 этапов.
На рисунке ниже показано описание функции P3.Различные функции в различных режимах, см. Описание функции PIN P4.




Выходные выводы двигателя P5 -шага в соответствии с тем, выбираете ли вы 2 фазы, 4 линии, 4 -фазы и 5 шагов линий в двигатель и правильно подключите проволоку в соответствии с символом на плате.
P6 Power Power Pins, которые могут быть подключены к источнику питания DC 5V-12V
Примечание: (1)Если вы хотитеЕсли вы измените какие -либо функциональные контакты P1, P2, P4, вам необходимо отключить питание на плате, а затем вызовать выбранную функцию.
(2)Когда ток нагрузки превышает 800 мА, схема защищена, а светильники работают каждые 2 секунды. В настоящее время вам необходимо уменьшить рабочее напряжение или заменить двигатель на работу нормально.
