Ссылка скачать информацию: https://pan.baidu.com/s/1ovkq8rkm2wvwsa1- Vxdjpq Extract Code: IQGR

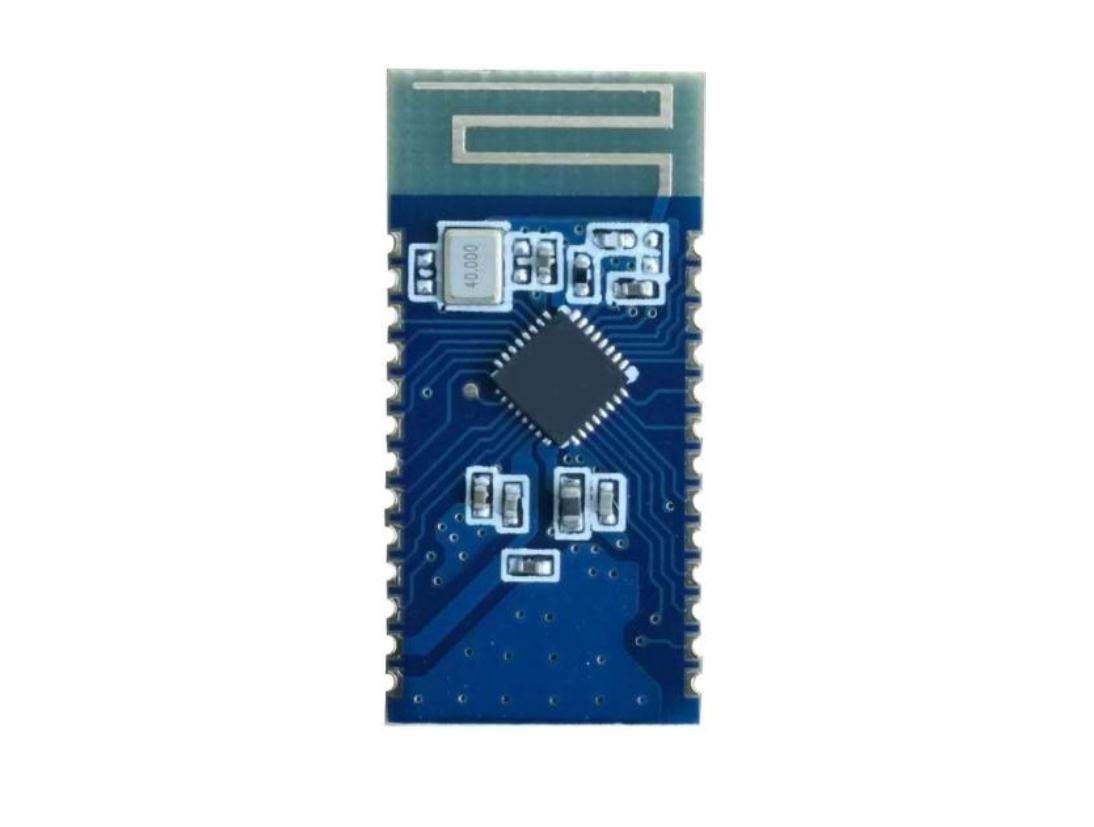

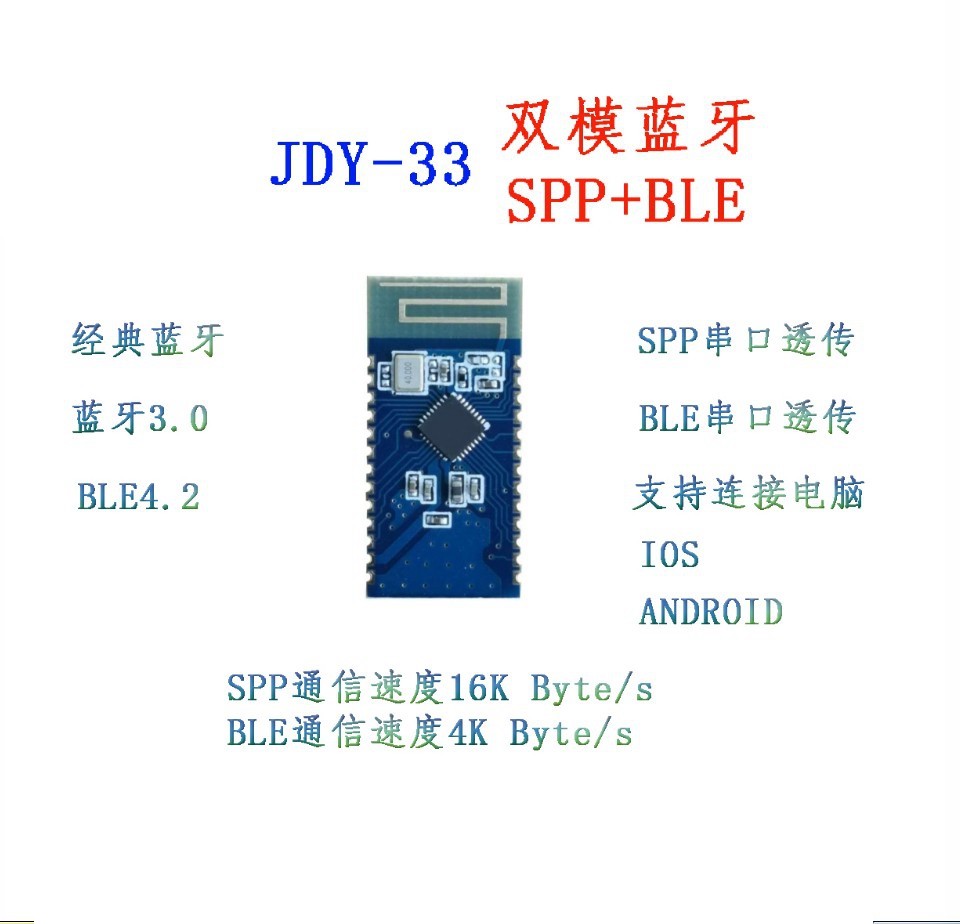

1. Введение продуктаПрименяемый

  JDY-33Bluetooth основан на дизайне Bluetooth 3.0 SPP+BLE, чтобы вы могли поддерживать Windows, Linux, Android,IOSПрозрачная передача данных, полоса рабочей частоты 2,4 ГГц, метод модуляции GFSK, максимальная мощность запуска 6DB, максимальное расстояние запуска 30 метров, поддержка пользователей для изменения имени оборудования, скорости передачи и других инструкций через командные, удобные и гибкие.

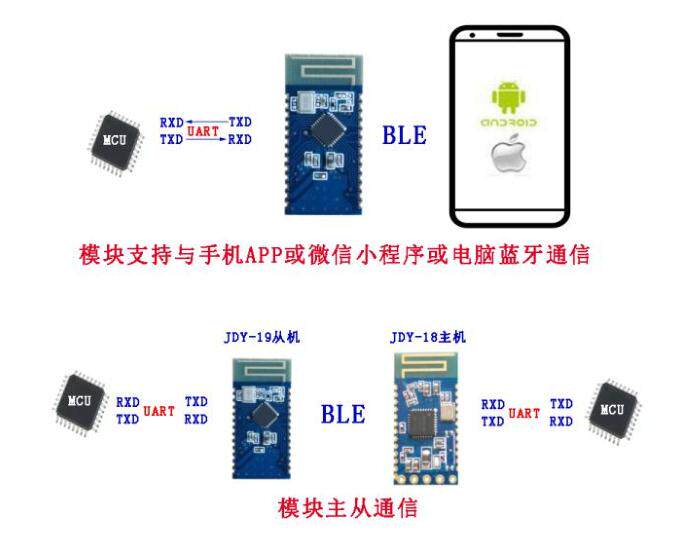

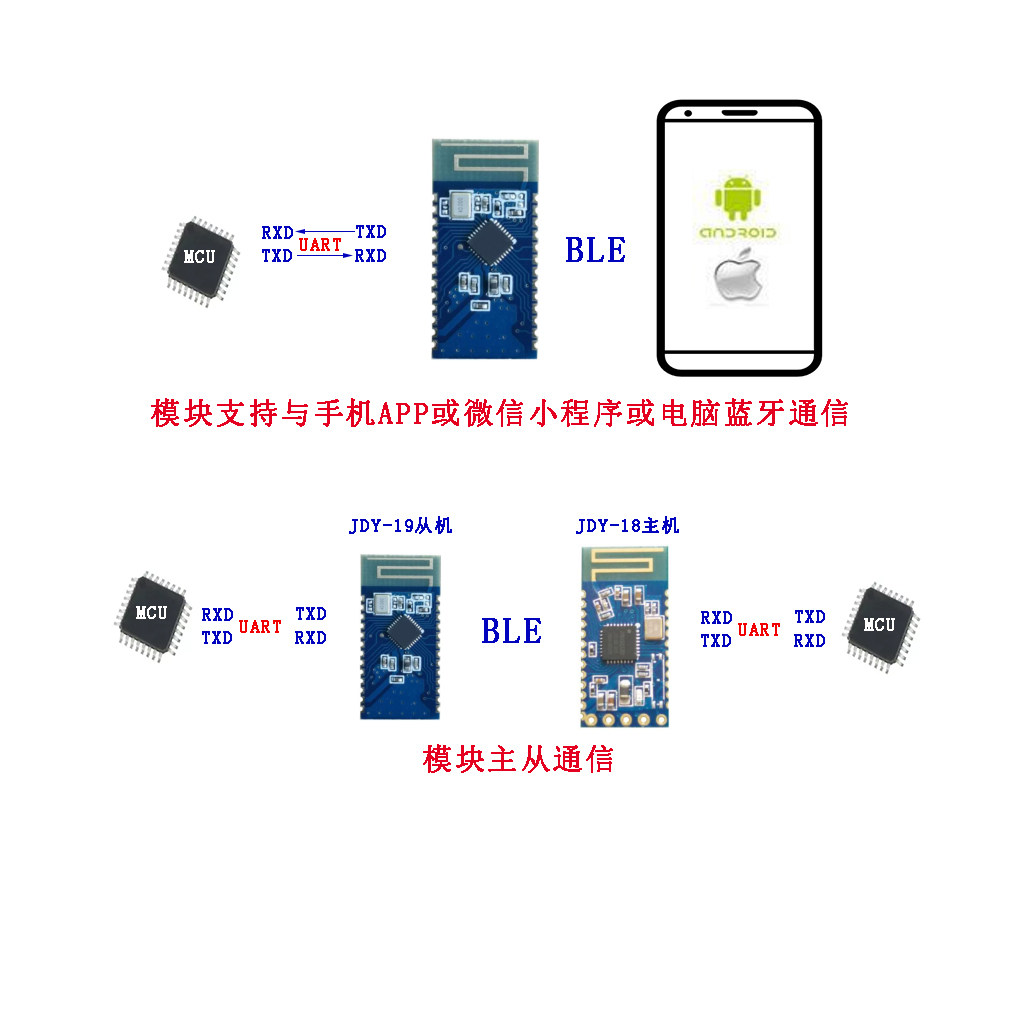

JDY-33Преимущество очень очевидно. Он поддерживает SPP и компьютерную связь Bluetooth, поддерживает мобильное приложение или мини-программы WeChat, а также может поддерживать связь с хостами JDY-18.



2. Применение продукта

JDY-33дляКлассический Bluetooth+BLEДвойной Bluetooth, Компьютеры AC (настольный компьютер, ноутбуки), мобильные телефоны (настольные компьютеры, ноутбуки) поддерживают Bluetooth (настольный компьютер, ноутбук), мобильный телефон (android) ,,,IOSКоммуникация.Может быть применен к

 ◆ Bluetooth POS Machine

 ◆ Принцифический принтер тепла

 ◆ Умный управление домом

 ◆ Оборудование для обнаружения Auto ODB

 ◆ Различные применения продукта передачи Bluetooth

 ◆ Сокровища об зарядке.



В -третьих, параметры модуля подробно описаны

модель

JDY-33

Рабочая частота

2.4GHZ

Интерфейс связи

UART

Рабочее напряжение

1.8-3.6V(Предложение 3.3 В)

Рабочая Температура

-40℃ -80 ℃

антенна

Встроенный в антенне печатной платы

Расстояние передачи

30рис

Основная поддержка

С машины

Размер модуля

26.7 * 13 *1.7 mm(Длина, ширина и высота)

Bluetooth версия

Bluetooth 3.0 SPP + BLE4.2

SMTТемпература сварки

<260℃

Рабочий ток

6.5mA

Глубокий сон

<10uA

Запуск мощности

6db(максимум)

Получение чувствительности

-96dbm

&nbsp;

SPPМаксимальная пропускная способность

16K bytes/s(android, Windows)

При подключении с Android и Computer Bluetooth скорость связи может достигать 16 тыс. Байт в секунду без потери пакетов (поддержка непрерывных данных о получении)

&nbsp;

BLE

4K bytes/s(android, IOS)

BLEПри подключении к iOS или Android скорость связи составляет 4 тыс. В секунду (поддерживая непрерывные данные приема для 38 400 гончарных частот, которые не могут быть отправлены непрерывно выше, чем скорость гончата 38400.

&nbsp;

&nbsp;

Четыре, булавкиФункция и приложение

&nbsp;

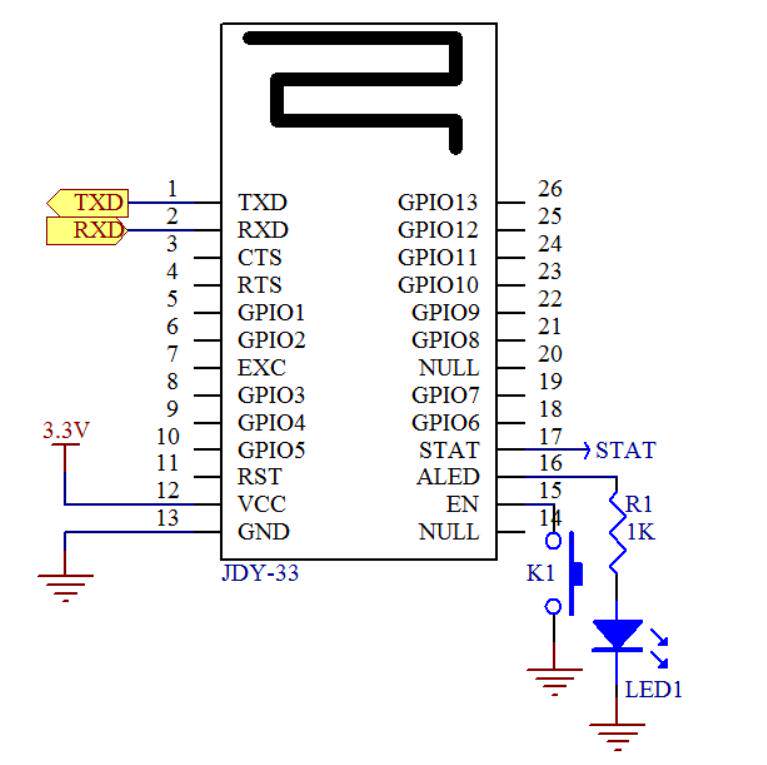

JDY-33Обычно приложения должны подключить только 4 контакта: VCC, GND, RXD и TXD, например, в состоянии соединения

Отбросьте соединение, отправляйте AT+Disc r n, и вам нужно глубоко спать в глубоком сне в состоянии непрерывного состояния,

После глубокого сна, вы можете проснуться через пин -код, или вы можете разбудить данные через последовательные порты. Как правило, построить

При условии последовательного порта для отправки AT+версии r n инструкции, чтобы проснуться

&nbsp;

Пять, описание функции PIN

Штифт

FIN -функция

Описание функции PIN

1

TXD

Серийный выходной штифт (уровень TTL)

2

RXD

Входной штифт последовательного порта (уровень TTL)

3

CTS

PIN -контакт CTS -штифт серийного потока

4

RTS

Серийный контроль потокаRTSШтифт

5

GPIO1

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

6

GPIO2

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

7

EXC

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

8

GPIO3

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

9

GPIO4

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

10

GPIO5

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

11

RST

Сбросить (низкий уровень эффективно)

12

VCC

Сила (1,8-3,6 В)

13

GND

земля

14

NULL

&nbsp;

15

EN

Введите штифт, для сна, пробудить (допустимый падающий край)

16

ALED

Выводы состояния вещания (неоткрытая вспышка, вывод высокого уровня после подключения)

17

STAT

PIN -штифт состояния соединения (не подключенный низкий уровень, выходной выходной уровень после подключения)

18

GPIO6

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

19

GPIO7

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

20

NULL

&nbsp;

21

GPIO8

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

22

GPIO9

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

23

GPIO10

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

24

GPIO11

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

25

GPIO12

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

26

GPIO13

По умолчанию не функционально (вы можете настроить ввод и вывод управления ввода -вывода в соответствии с клиентом)

&nbsp;

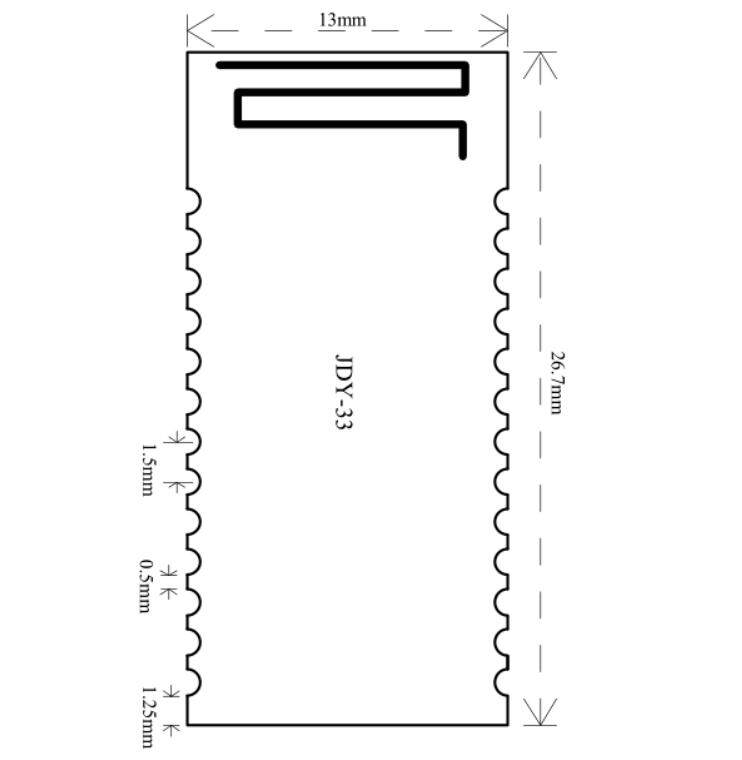

шесть,PCBИнкапсуляция

Семь, серийный портATНабор инструкций

JDY-33Последовательный порт модуля, отправляющая в инструкции, должна добавить r n

последовательность

инструкция

Функция

по умолчанию

1

AT

тест

&nbsp;

2

AT+VERSION

номер версии

JDY-33-V1.1

3

AT+STAT

Статус подключения запроса

00

4

AT+SLEEP

Спать

-

5

AT+BAUD

Настройки и запроса скорости гонча

9600

6

AT+NAME

Настройки и запрос трансляции

JDY-33-SPP

7

AT+NAMB

BLEНастройка имени вещания запрос

JDY-33-BLE

8

AT+PIN

Подключить настройки пароля и запрос

1234

9

AT+LADDR

Запрос MAC -адрес модуля

&nbsp;

10

AT+RESET

Мягкий сброс

-

11

AT+DEFAULT

перезагрузить

-

12

AT+DISC

Скидка подключения (действительное в состоянии соединения)

-

13

AT+TYPE

Установите переключатель пароля сочета

0

14

AT+ENLOG

Выход состояния серийного порта включен

1

15

AT+UUIDLEN

Установите длину запроса uuid

0

16

AT+SVRUUID

BLEСервис UUID настройка запроса

FFE0

17

AT+CHRUUID

BLEФункция UUID настройки запроса

FFE1

18

AT+CRXUUID

BLEФункция UUID настройки запроса

FFE2
