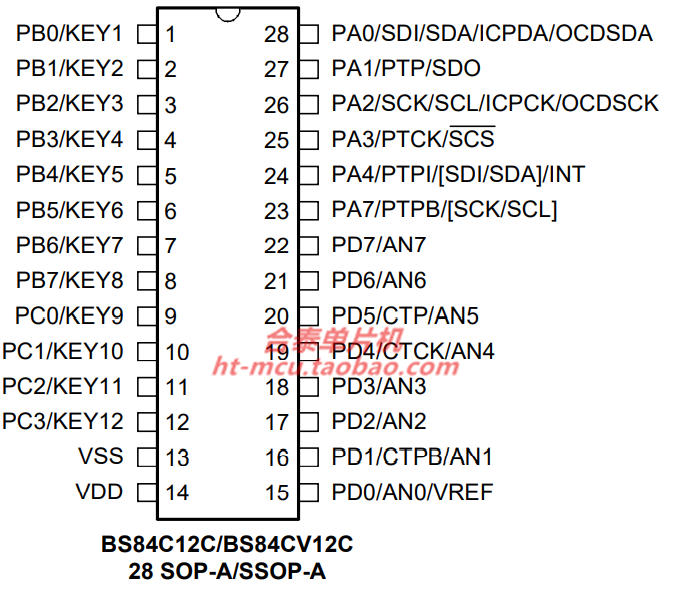

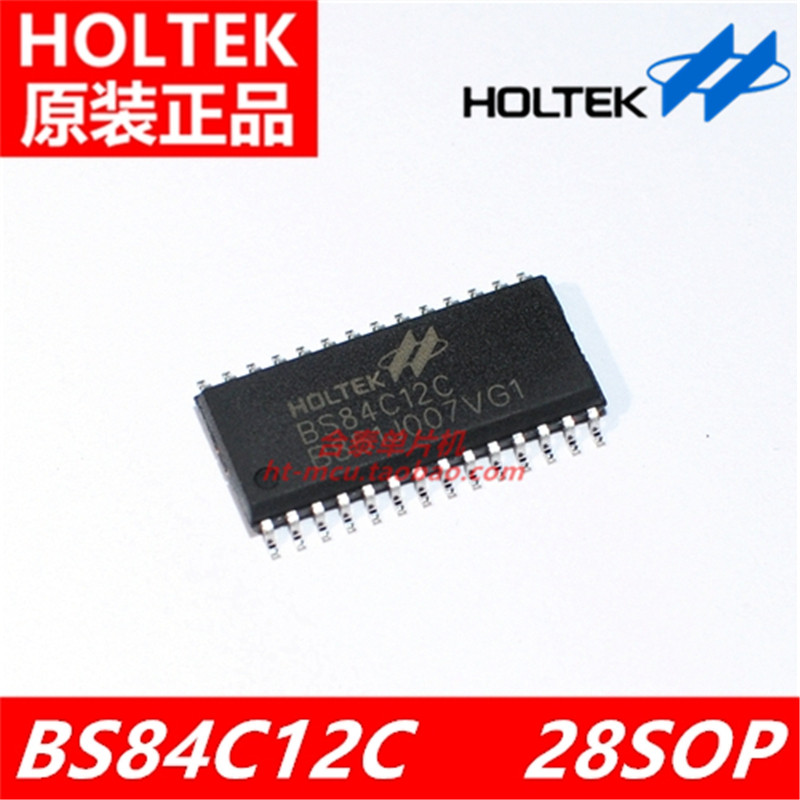

Heatai Original BS84C12C 28SOP 12 Клавиша емкости сенсорная кнопка AD Одиночная запись микроконтроллера
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
BS84B08C/BS84C12C
Touch Flash Single -Chip Machine
Эта серия микроконтроллеров представляет собой 8-битный микроконтроллер флэш-типа с высокопроизводительным набором инструкций и полностью интегрированными функциями сенсорной кнопки.Эта серия микроконтроллеров содержит функции внутренних сенсорных кнопок и функции флэш -памяти, которые можно запрограммировать несколько раз, обеспечивая простой и эффективный метод реализации для применения различных сенсорных кнопок.
Функция сенсорной кнопки полностью интегрирована в микроконтроллер и не требует внешних компонентов.В дополнение к памяти флэш -программы, она также включает память данных RAM и истинную память EEPROM для хранения нелетних данных, таких как данные последовательности и данные калибровки.С точки зрения аналоговых характеристик, эта серия микроконтроллеров включает в себя многоканальный 12-битовый/D-преобразователь.Функции внутренней защиты, такие как внутренний таймер сторожевого пса и сброс низкого напряжения, в сочетании с превосходными противоположными характеристиками и защитой ESD, гарантируют, что микроконтроллер надежно работает в суровых средах электромагнитных помех.
Эта серия микроконтроллеров предлагает широкий диапазон внутренних функциональных опций High и низкой скорости.Внутренний генератор полностью встроен и не требует внешних компонентов.Его способность динамически переключаться между различными рабочими режимами предоставляет пользователям возможность оптимизировать работу микроконтроллера и снижение энергопотребления.Благодаря внутренним интерфейсам SPI и I2C связь с внешними устройствами может быть облегчена, а также гибкость ввода -вывода, функции временной базы, модули таймера и другие функции усиливают функции и гибкость этой серии микроконтроллеров.

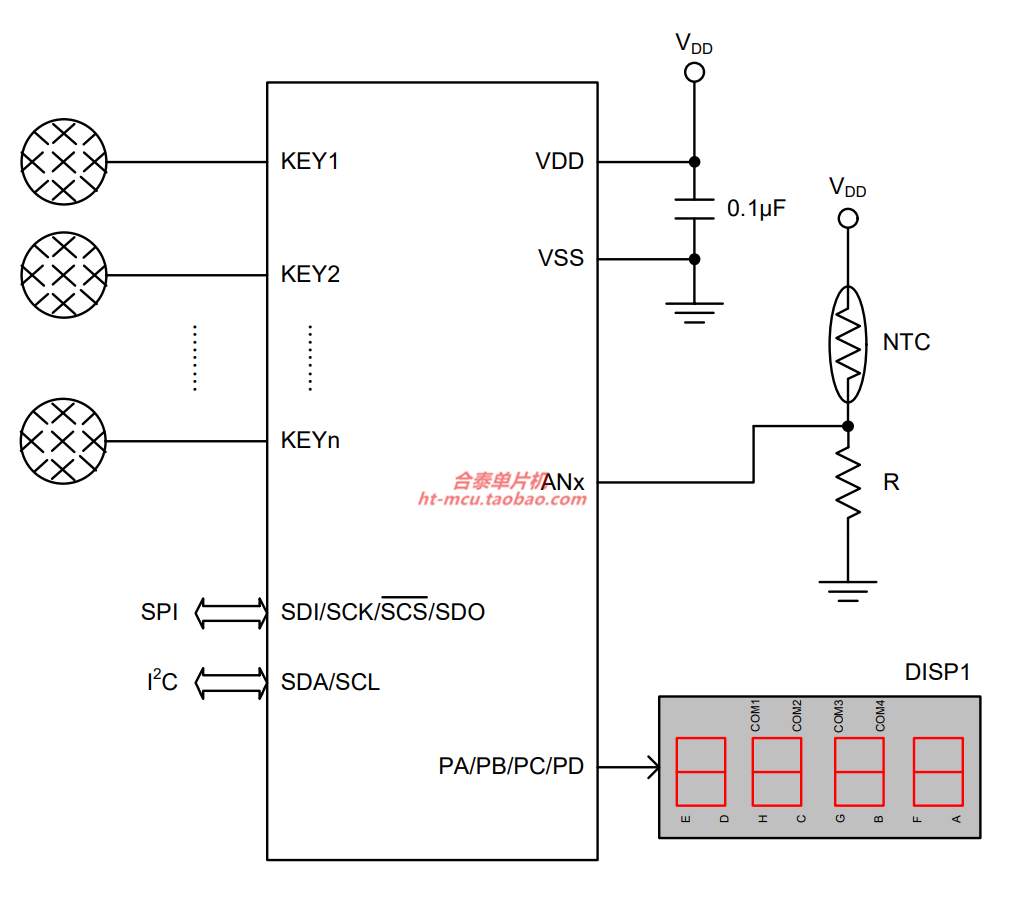

Эта серия сенсорных единичных функций широко используется в различных продуктах сенсорных кнопок, таких как инструменты, бытовые приборы, электронные инструменты управления и так далее.
Характеристика процессора
- Рабочее напряжение:
-fSYS= 8MHz: 2.2V~5.5V
-fSYS= 12MHz: 2.7V~5.5V
-fSYS= 16MHz: 3.3V~5.5V - VDD= 5V, когда системные часы составляют 16 МГц, цикл инструкций 0,25μs
- Обеспечьте функцию паузы и бодрствования, чтобы уменьшить энергопотребление
- Тип генератора:
- Внутренняя высокая скорость 8/12/16 МГц RC– HIRC
-Внутренняя низкая скорость 32 кГц RC– LIRC - Разнообразие рабочего режима: быстрый режим, режим низкой скорости, бесплатный режим и спящий режим
- Внутренний интегрированный генератор не требует внешних компонентов
- Все инструкции могут быть выполнены в течение 1 или 2 циклов инструкций
- Таблица инструкция
- 63 инструкции
- 6-слойный аппаратный стек
- Бит инструкция по эксплуатации
Периферические характеристики

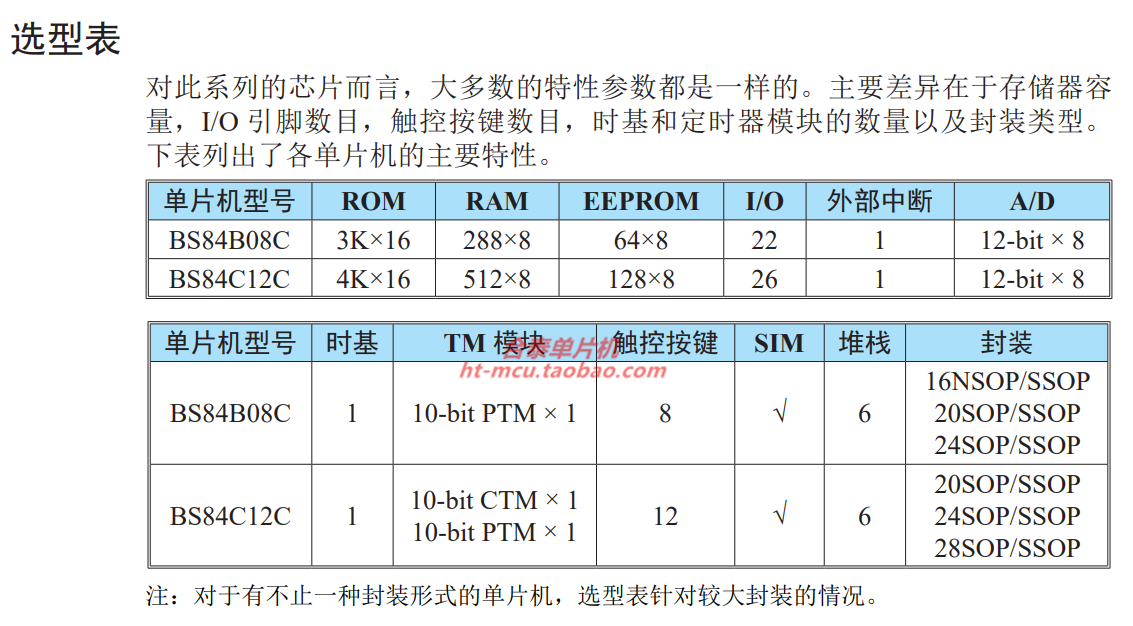

- Флэш -программа память: 3K×16 ~ 4K×16
- Память данных: 288×8 ~ 512×8
- Истинная память eeprom: 64×8 ~ 128×8
- До 12 функций сенсорной кнопки–Полная интеграция без внешних компонентов
- Посмотрите функцию The Dog Dog Timer
- До 26 двунаправленных портов ввода/вывода
- Программируемый ток источника ввода/вывода для светодиодных дисков
- Внешнее прерывание розового, используемое с портами ввода/вывода
- Многократные модули таймера используются для измерения времени, ввода захвата, сравнительного соответствия выходных сигналов, выходных сигналов и выхода из одного импульса
- Функция на основе времени используется для генерации фиксированного времени прерывания времени
- 8 Внешний канал 12-битный конвертер A/D с точностью
- Серийный интерфейс модуль–SIM, включая SPI или я2C интерфейс
- Низкий -функция сброса напряжения
- Несколько типов упаковки
