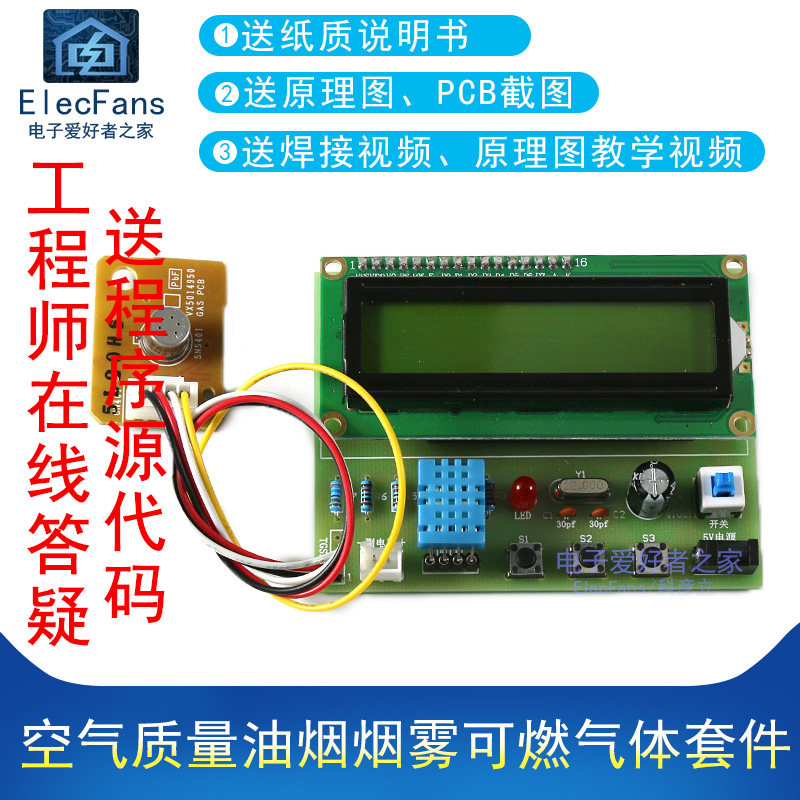

(Продажи) MQ-135 Качество воздуха, образующая газовой сигнал, набор для сигнализации DHT11 Температура влажности измерения инструмента
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Компонент+плата печатных плат (инструкции сварки), Пустовая плата печатной платы (исключая устройство элемента) |
[套件参数：]
[供电电压：5V直流]
[板子尺寸：63.*8.3cm]
[可燃气体传感器：TGS2600]
[电压测量：单片机自带AD转换功能]
[温湿度测量：DHT11传感器]
[可燃气体检测浓度范围：1.00-9.00ppm]
[电压测量范围：0-15V]
[湿度测量范围：0-99%]
[温度测量范围：0-50℃]
[功能介绍：]
[本套件可以测量可燃气体浓度，比如氢气、酒精、香烟烟雾、烹调臭味、煤气、打火机的丁烷等气体，可以设定一个浓度值，如果检测的浓度大于设定值，进行报警亮灯提示，达到可以检测我们所处环境的空气质量并且及时报警提示的功能。功能还包括电压测量、湿度测量、温度测量，也都可以设定报警值，当测量值大于设定的报警值时，进行声光报警。如果测量值回落小于报警值或者按下面板上的轻触按键，报警停止。]
[使用提示：]
[首次通电测量的可燃气体值较大，传感器在预热，需要通电几个小时待数值降下来，降到1.6ppm以下即算正常，首次预热时间较长，之后每次通电预热几分钟数值即可降下来。正常显示检测界面时，按下S1，进入可燃气体浓度报警值调节，按下S2进行数字减，按下S3进行数字加；再次按下S1，进入电压报警值调节，按下S2、S3进行加减；再次按下S1，进入湿度报警值调节，按下S2、S3进行加减；再次按下S1，进入温度报警值调节，按下S2、S3进行加减；再次按下S1，退出调节。当测量值大于设定值报警后，可等待测量值回落小于设定值之后，报警停止，也可以按下S2或者S3进行停止报警，等测量值回落小于设定值之后，如再一次大于设定值，会再进行正常报警。]
[测量数值说明：]
[可燃气体：][浓度显示是1.00-9.00ppm，这是通用的气体浓度单位，可自行修改程序用0-100%替换显示。测量的范围不是标准的，我们程序员人为设定的，也可自行修改。]
[电压测量：][测量的精度由供电电压的稳定性决定，供电电压稳定在5V，测量值才ZUI准确，一般驱动能力小的5V电压接了负载之后电压会被拉低，造成测量值有所偏高，可根据自己所用电源进行修改程序校准。]
[温湿度测量：][由DHT11传感器测量，传感器微小差异导致测量值有偏差，可自行修改程序进行校准。]
[TGS2600传感器模块说明：]

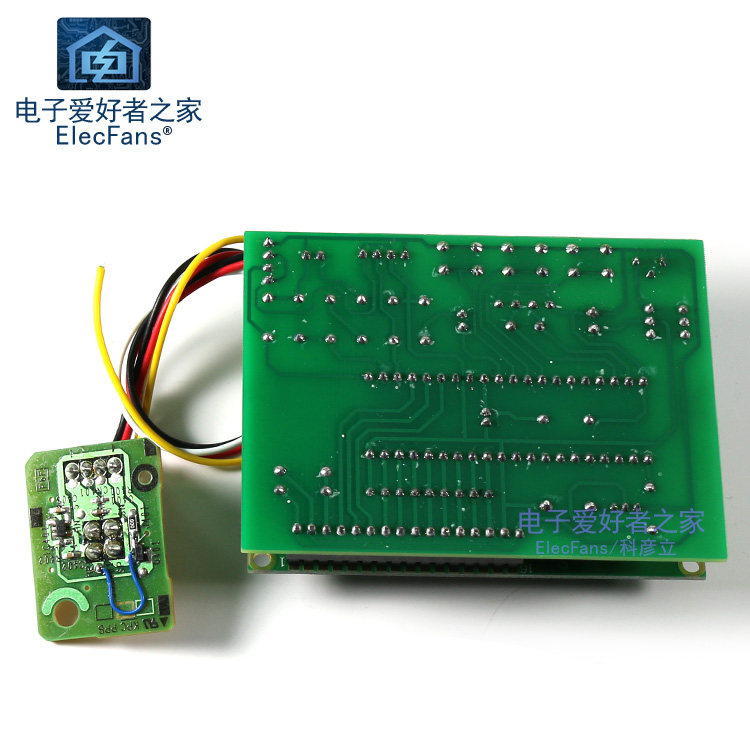

[本模块由于厂家PCB存在缺陷，需要用一根导线把这两个地方进行短路处理。也因为这个原因TGS2600传感器我们定价才这么低，大家可以自行淘宝搜索]“[TGS2600传感器]”[看看它的价格是多少。]
[焊接视频：][https://v.qq.com/x/page/b32233wzrg5.html]
[资料链接：][https://pan.baidu.com/s/1KNPsNgS7THDlEmFptwjqrQ] [提取码：82wa]

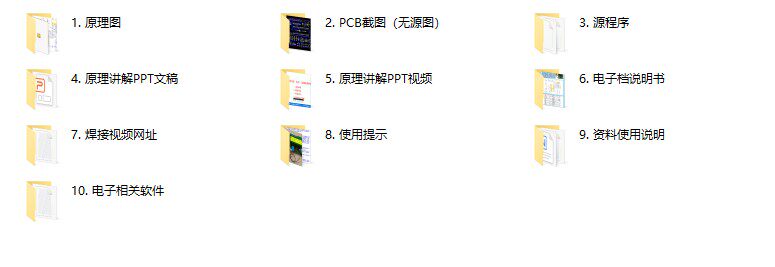

[提供资料：]
[PCB电路板：]

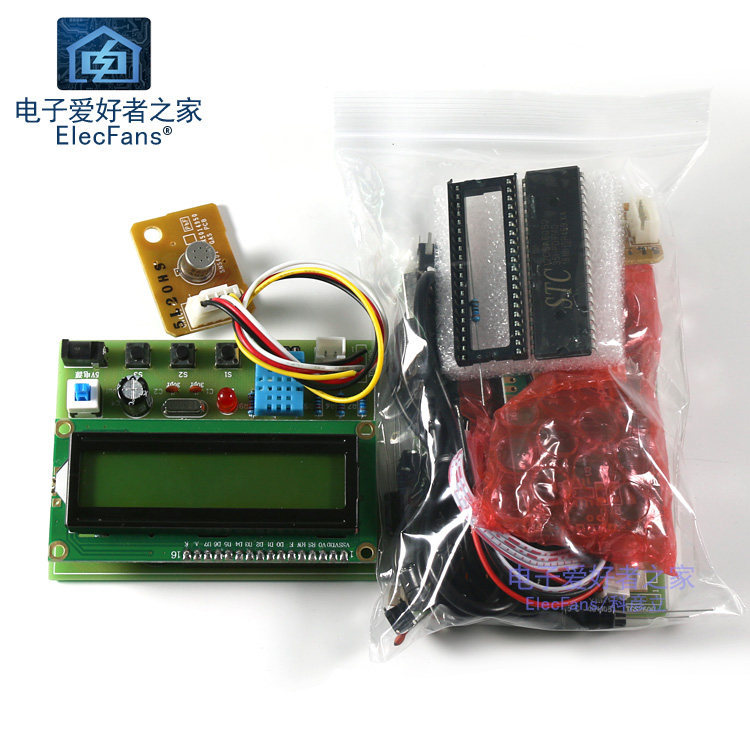

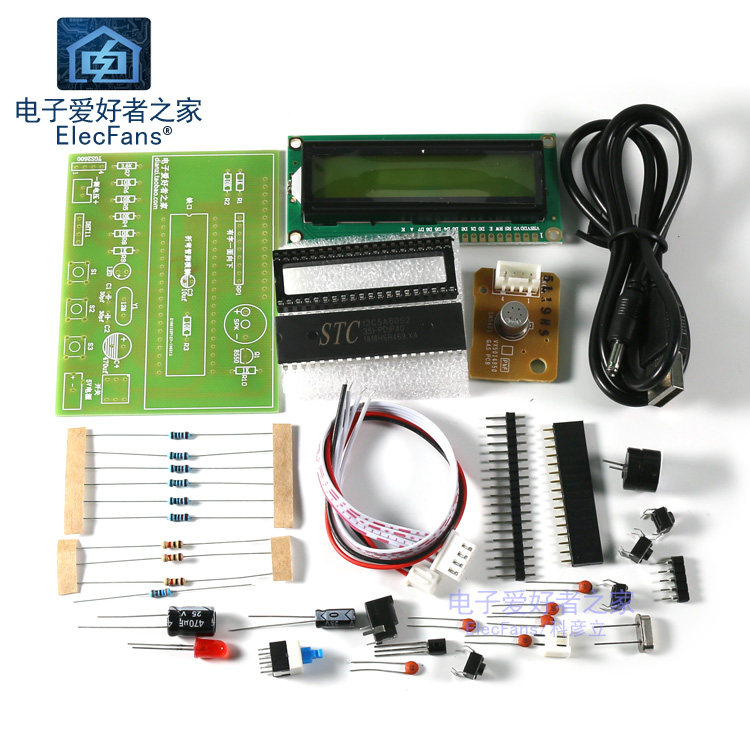

[整套散件：]

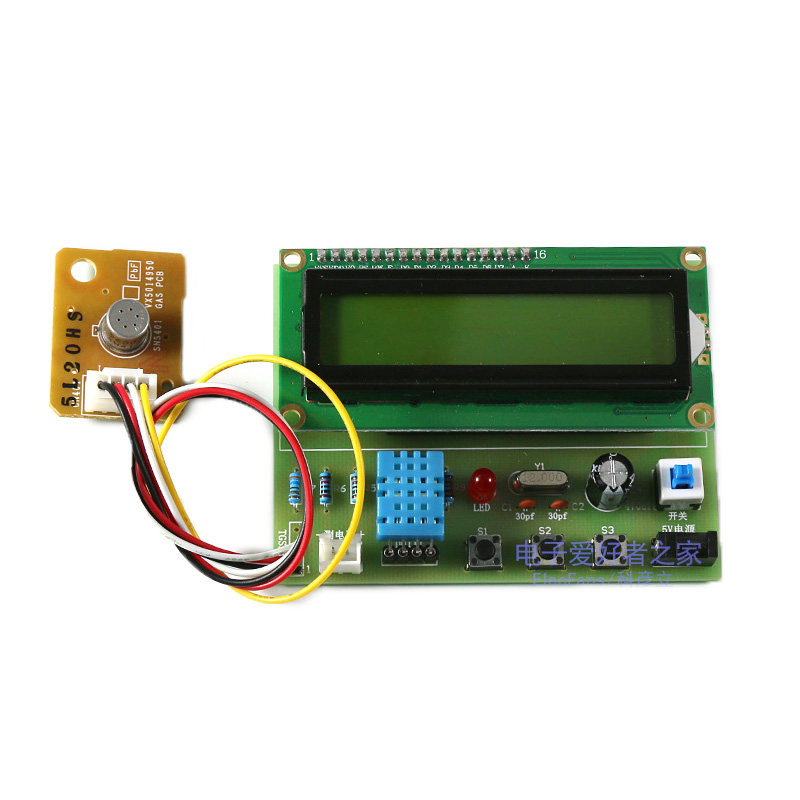

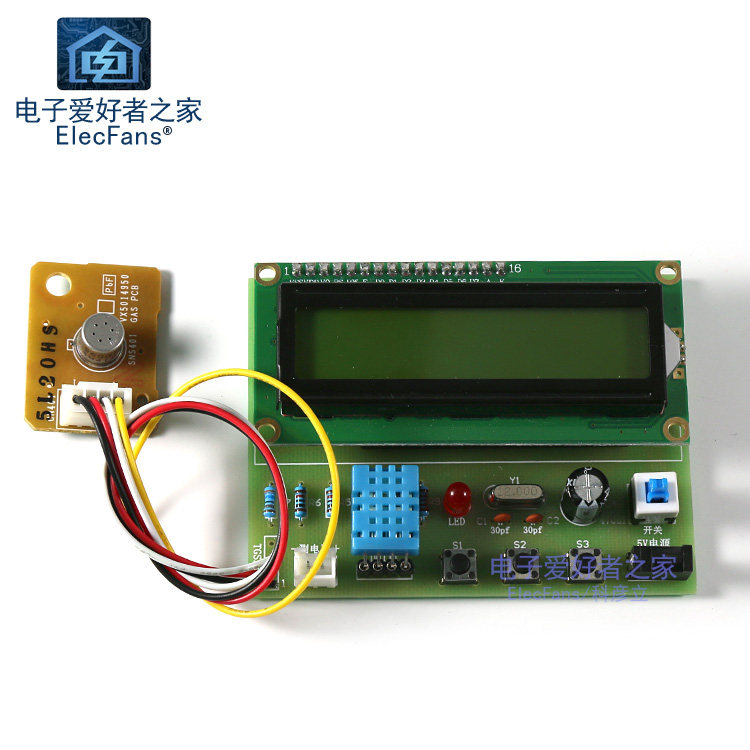

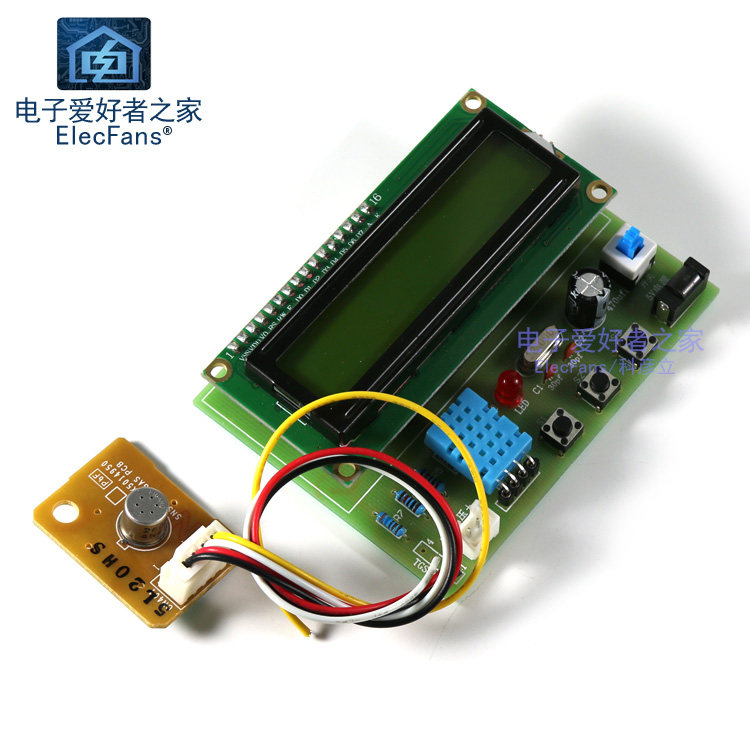

[焊接成品：]
[显示说明：]
[测量打火机可燃气体：放少量气到探头]
[测量3V纽扣电池：电池使用过]
[电路原理图：]
[元件清单：]
[注意事项：]
[1.注意板子上的元件从体积小的开始焊接，然后再焊接大的。]
[2.个别元件如电阻电容等暂时缺货，我们会发其符号电路原理的他附近值的元件代替，蓝色的金属膜电阻的可能换成灰色的碳膜电阻发，灰色的碳膜电阻的也可能换成蓝色的金属膜电阻来发。是一样的效果。]
[3.焊接好后，请自助调试，焊接没出错的话一般都可以成功，如果焊接失败，本店只能协助您查看问题所在，我们不能保证您一焊接就能成功，这个也是为什么工厂生产线上需要维修工的原因，电子产品因为静电击穿，因为电源正负极接错烧坏，因为虚焊，因为元件焊接错位置等等等等原因出现问题的几率很大，别总说板子线路是有问题的，这个板子卖了几万人，出问题的就几十个人！我们尽力做到良好的售后服务，尽力协助各位朋友完成制作。因此，当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务，我们会竭尽全力。谢谢合作，祝大家购物愉快！]
