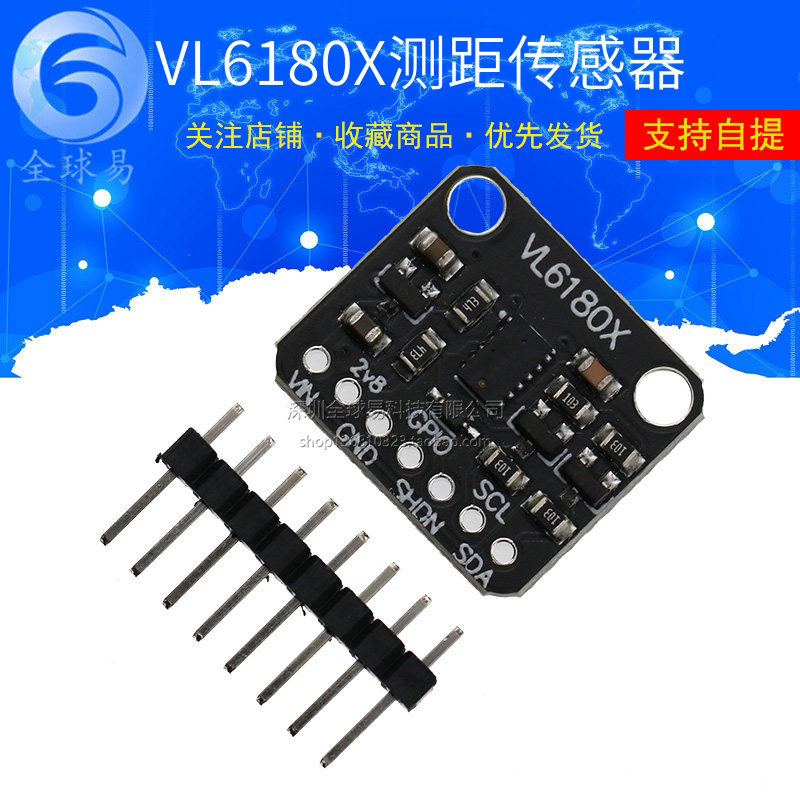

VL6180x Оптическое датчическое давление с помощью датчика.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Информация о детстве описание сети диск скачать:
https://pan.baidu.com/s/1xkcuhkiozc-hl8vzz5kzea
продуктВведение:
VL6180 — времяпролетный дальномер.датчикДатчик содержит очень маленький лазерный источник и подходящий датчик. VL6180X может определять «время полета» или время, необходимое лазеру для восстановления связи с датчиком и расчета расстояния.
В отличие от большинства датчиков расстояния, которые полагаются на отраженную интенсивность света или угол отражения для определения расстояния, VL6180 использует точные часы, чтобы измерить время, необходимое для отскока света с поверхности, которая отличается от ультразвукового сонара, потому что он использует очень узкий свет Источник.Следовательно, VL6180X имеет более высокую точность.
Модуль VL6180 рекомендуется обрабатывать расстояния от 5 мм до 100 мм.Из -за небольшого размера сенсорного модуля его легко использовать в любом роботе или интерактивном проекте.Вы можете использовать его с любым источником питания 3-5 В или логическим микроконтроллером.
продуктхарактеристика
- Интегрированный интеллектуальный световой модуль может использоваться для подхода к функциям, дальности и другим функциям;
- Быстрое и точное измерение расстояния.Измерьте абсолютный диапазон от 0 до 100 мм или выше.Основываясь на измерениях отражения пучка самоэффективности, независимых от объектов, измерения более 100 мм могут использоваться в определенных чрезвычайно идеальных целевых отражательных средствах и средах, но не гарантируются;
- Интерфейс I2C для управления устройством и данных, два программируемых GPIO.

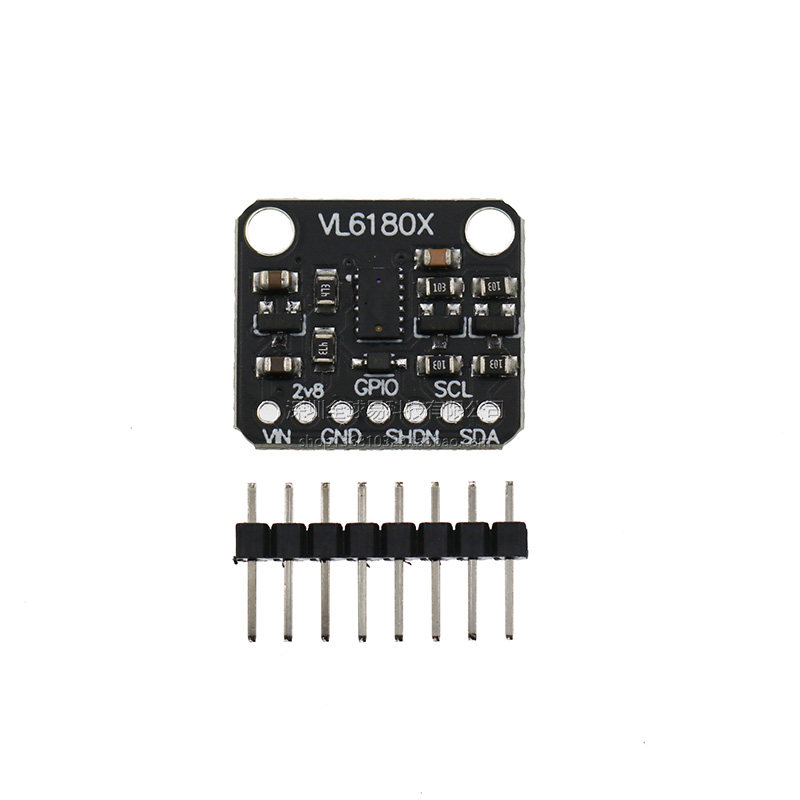

Определение точки:
Источник питания:
Vin -Пет это пин -штифт ввода мощности.Диапазон входа напряжения составляет 3-5 В;
2v8 - Это выходной порт, который выводит напряжение 2,8 В, и выходное напряжение 2,8 В, генерируемое регулятором напряжения встроенного напряжения, обрабатывая входное напряжение VIN, которое удобно для расширения и использования;
GND -Земля;
I2C Communication Pin:
SCL Clock Clins -i2c подключите к основному управлению SCL;
SDA Пычатели -и2C Data, подключитесь к основному управлению SDA;
Управляющий штифт:
GPIO - Датчик используется для указания вывода, который готов к данным. 5v), как правило, не используется, для применения требуется преобразование уровня.
SHDN - Датчик выключения выключения.По умолчанию он подтягивается высоко.Существует диод сдвига уровня, чтобы вы могли использовать логику 3-5 В на этом выводе.Когда штифт потянут низко, датчик входит в режим отключения.
Тестирование продукта (на основе Arduino)
1, Значение расстояния расстояния печать серийного порта:
Проводка:
Arduino UNO В ожидании совета по разработке | VL6180Модуль |
VCC 3.3/5 V | VIN |
GND | GND |
SCL | SCL |
SDA | SDA |
2. Демонстрация дальномера своими руками
Проводка:
Платы развития, такие как Arduino uno | VL6180 модуль | Модуль адаптера PCF8574LCD |
VCC 3.3/5 V | VIN | VCC |
GND | GND | GND |
SCL | SCL | SCL |
SDA | SDA | SDA |
