MH-MX8 Беспроводной Bluetooth Audio Module 4.2 Стерео-звук Неразрушающий высокий уровень модификации Hifi Diy

Цена: 125-159руб.    (¥3.6)
Артикул: 586416896898

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:唐禄村
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • M18
  • M38
  • M28
Добавить в корзину
Другие товары этого продавца
¥53.91 139руб.
¥1002 113руб.
¥28592руб.
¥1202 536руб.
  • Информация о товаре
  • Фотографии
Цвет: M18, M28, M38

Внедрение продукции:

   этот продуктMH-M18/M28/M38Для решений Bluetooth Solutions с низким энергопотреблением поддерживайте новейшие Bluetooth4.2Трансмиссия, двойное стереоканальное неразрушающее воспроизведение. После того, как модуль подключен к Bluetooth, может быть быстро реализована беспроводная передача Bluetooth, что очень удобно.В открытой среде может быть достигнуто расстояние Bluetooth Connection20рис.

Широко используется в различных аудио -получке Bluetooth, различных аудиоМодификация DIY и т. Д.

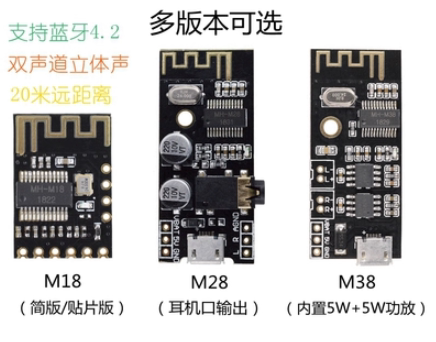

Для различных потребностей клиентов мы предоставляем3Эта версия для вас выбора:



Описание функции:

  1. Версия Bluetooth v4.2 поддерживает технологию автоматического восстановления Bluetooth, поддерживает WAV/WMA/FLAC/APE/MP3, неразрушающее декодирование, трехмерный двойной выход.
  2. После того, как модуль называется, мобильный телефон ищет имя Bluetooth MH-M18/MH-M28/MH-M38. После подключения к Bluetooth вы можете играть в музыку;
  3. Модуль синий индикатор:

Когда Bluetooth не подключен, индикатор световой вспышки;

Когда соединение Bluetooth подключено, индикатор всегда включен;

Когда играет Bluetooth, индикатор медленно мигал.



Ниже приведено введение в каждую версию:

MH-M18:

Интерфейс модуля использует процесс полуаполита, и клиенты могут напрямую исправляться или приваривать на плату.





серийный номер

Штифт

иллюстрировать

1

KEY

Нажмите на терминал управления (функция 4 клавиш, вам нужно добавить другое сопротивление

2

MUTE

Конец управления немой (выходной высокий уровень 3,3 В во время молчания и выходной сигнал низкого уровня во время воспроизведения)

3

VCC

Power Positive Electoral 5V (литиевый батарея 3,7 В.

4

GND

Негативная сила

5

L

Левый

6

R

Правильный звук вывод









Тихий терминал Mute's Silent Control: используется для управления платой усилителя. При отключении отключения, отключение выпускает высокий уровень 3.3 В, а выходной при игре выходной сигнал является низким.

Управление кнопкой кнопки: эта функция должна быть подключена к резистору и кнопке для достижения.

Функция обслуживания мощности мощности: 100%выходной объем по умолчанию.Объем контроля громкости уменьшается и уменьшается. Если объем контроля составляет менее 15%, выход объема составляет 15%после повторного обеспечения; если объем контроля превышает 15%, исходный объем не изменился после Re -сильная.



MH-M28:



серийный номер

Штифт

иллюстрировать

1

5V

Положительный избирательный

2

GND

Негативная сила

3

VBAT

Положительный электрод литий-батареи 3.7-4,2 В

4

L

Левый

5

R

Правильный звук вывод

6

AGND

Аудио

1    Обратите внимание, что интерфейс питания 5 В и 3,7 В отличается от электроэнергии 5 В     нажатие на 5V и GND, литиевые батареи 3,7 В подключены к VBAT и GND.

2. Аудио -выход: гарнитура может напрямую получить доступ к аудио -интерфейсу 3,5 мм, или вы также можете подключить аудио вход для платы усилителя (интерфейс L/R/AgngМожет быть подключением непосредственно).





MH-M38:





серийный номер

Штифт

иллюстрировать

1

5V

Положительный избирательный

2

GND

Негативная сила

3

VBAT

Положительный электрод литий-батареи 3.7-4,2 В

4

L+/L-

Выход левого звука (непосредственно подключил динамик)

5

R+/R-

Выход правого канала (непосредственно подключил динамик)

1. Питание питания питания: вы можете напрямую использовать Micro USB Android 5V для непосредственного использования источника питания, или вы также можете подключить питание 5 В или литиевую батарею 3,7 В.Обратите внимание, что интерфейсы питания 5 В и 3,7 В различны. 5 В подключено к 5 В и ГНД, а литиевые батареи 3,7 В подключены к VBAT и GND.

Максимальный рабочий ток составляет 5V2A. Рекомендуется использовать питание напряжения напряжения 5V2A для подачи питания для подачи питания, и качество звука лучше.

2. Поддерживайте звуковую карту USB, бесплатный драйвер (то есть подключите и играйте).Используйте кабель данных USB для подключения модуля к компьютеру, и компьютер может воспроизводить музыку для вывода через усилитель модуля модуля

3. Вывод аудио: выводате стереосигналы левого и правого канала, вы можете подключить два 2-8 евро, 3-5 Вт динамики и хранить для хранения.   4 евро 5 Вт.



4ПроизводитьПродукт был с двойной цепью усилителя мощности 5 Вт.,Не используйте его, чтобы использовать его снова!Выход двух усилителей не может быть подключен параллельно или подключил отрицательный электрод, в противном случае он повредит чип усилителяСущность



  • Меры предосторожности
  1. Вмешательство сигнала: антенна Bluetooth чрезвычайно уязвима для высокочастотных или сильных электромагнитных интерференций сигнала и попытаться разместить места вдали от таких устройств, как отправка беспроводной связи.И доска не должна держать определенное расстояние рядом с металлическими предметами.



  1. Если существует текущий звук ВОМ, он вызван интерференцией линии заземления. Рекомендуется, чтобы выход Bluetooth модуля не использовал линию.Он должен быть сварен, особенно заземляющий проволока сварена, а линия не должна быть слишком длинной, чем короче, тем лучше, максимально толще.Проблема аудиозаписи на заземляющей площадке платы усилителя должна быть подключена к земле на аудио входном конце усилителя. Эта земля может попытаться сварки в разных положениях, чтобы достичь самого низкого тока.Рекомендуется, чтобы платы Bluetooth и усилителей отделялись от мощности, изолированного Bluetooth и усилителя мощности.



  1. Поскольку этот продукт разработан с помощью голых пластин, старайтесь не касаться компонентов на доске вручную, что может легко вызвать статические чипы электрического убийства и вызывать сжигание.



Предупреждение: этот интерфейс зарядки продукта представляет собой текущий режим зарядки, без зарядки управления!Для вашей жизни и безопасности недвижимости обязательно используйте литийную батарею с защитной доской, произведенной обычными производителями. Если это вызывает убытки из -за неправильного использования, компания не будет нести никакой ответственности!

Другой: для MH-M18 вам нужно обратить внимание на следующие два балла:

Питание питания: 5 В питания по умолчанию.Если вам нужно использовать литийную батарею 3,7 В для питания, вам необходимо заменить диод на 0 евро сопротивлением на 0603 или напрямую сократить колодки.



Требования Bluetooth Audio Module к источнику питания очень высоки, повлияют на качество звука. Рекомендуется добавлять схемы фильтров LC, особенно переключение источника питания (например, зарядные устройства для мобильных телефонов и т. Д.).





Mute's Mute Port: этот модуль является выходным высоким уровнем 3,3 В, когда порт немал, а выходной низкий уровень 0В выводится во время воспроизведения.Тихий и высокий уровень платы усилителя может быть непосредственно доступным, если он действителен.Если отключить управление низким уровнем уровня, необходимо добавить обратную цепь.
