42 -Штальный мотор набор 42Bygh40 крутящий момент 0,4 н.м.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Мотор, комплект, длина 34мм
| Цвет: | Мотор, комплект, длина 34мм, Мотор, комплект, длина 40мм, Мотор, комплект, длина 48мм, Мотор, комплект, длина 60мм |
Последняя версия инструкций драйвера (скопируйте и вставьте на веб -страницу):
https://pan.baidu.com/s/1jdvjzwshcnfcybcaj-i-pw Извлечение кода: 737E

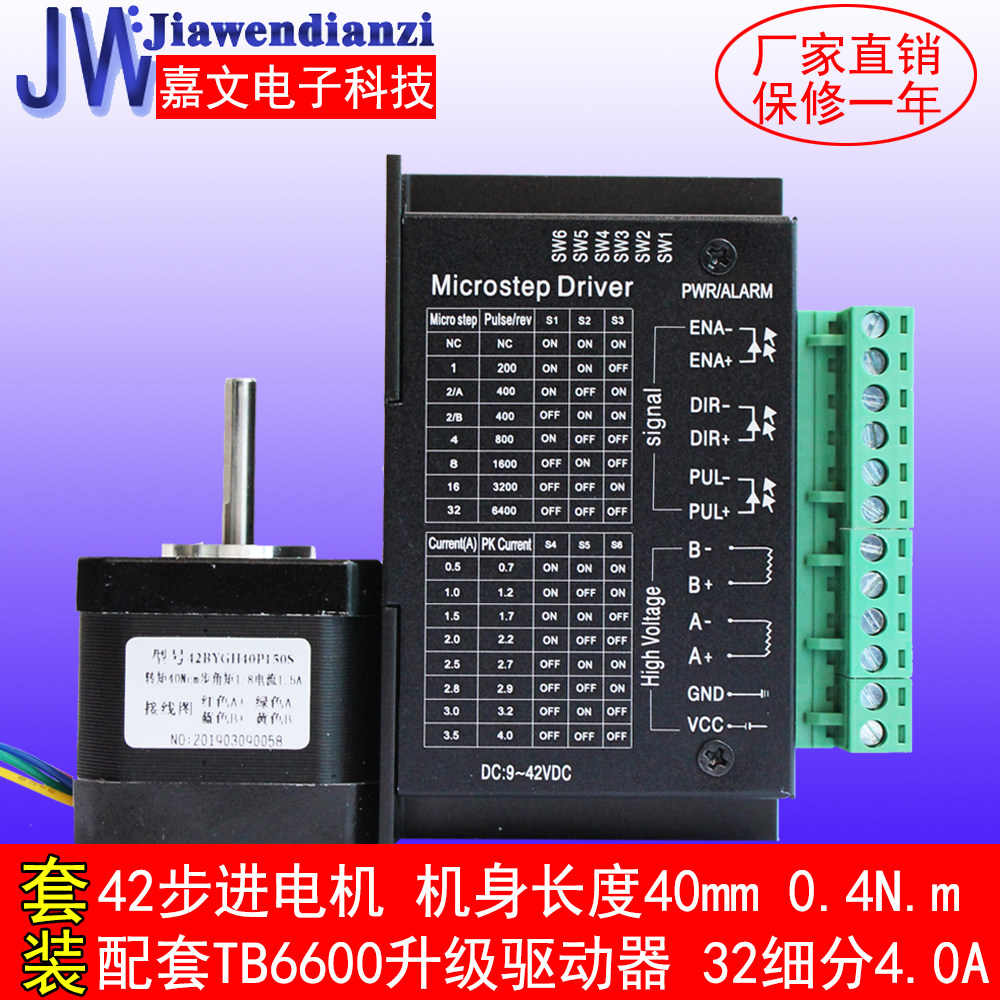

один:Двухфазный 42 -шаг двигатель 0,4N.M+набор привода
Моторная модель: 42BYGH40
Текущий:1.5A Выходный крутящий момент: 0,4 нм (ночи)
Длина тела:40mm Осевая длина: 18 мм
Диаметр вала:4.5mm Режим выходного вала: один выходной вал
Метод извлечения: по умолчанию● Осевой диаметр 5 мм+единый плоский шелк
Метод капитала:Два этапа и четыре ведущих линии(42 -Штальная схема моторной подключения Красная линия A+, зеленая линия a-,синяя линияB+, желтая линия B-) Плагин.
2: Параметры привода

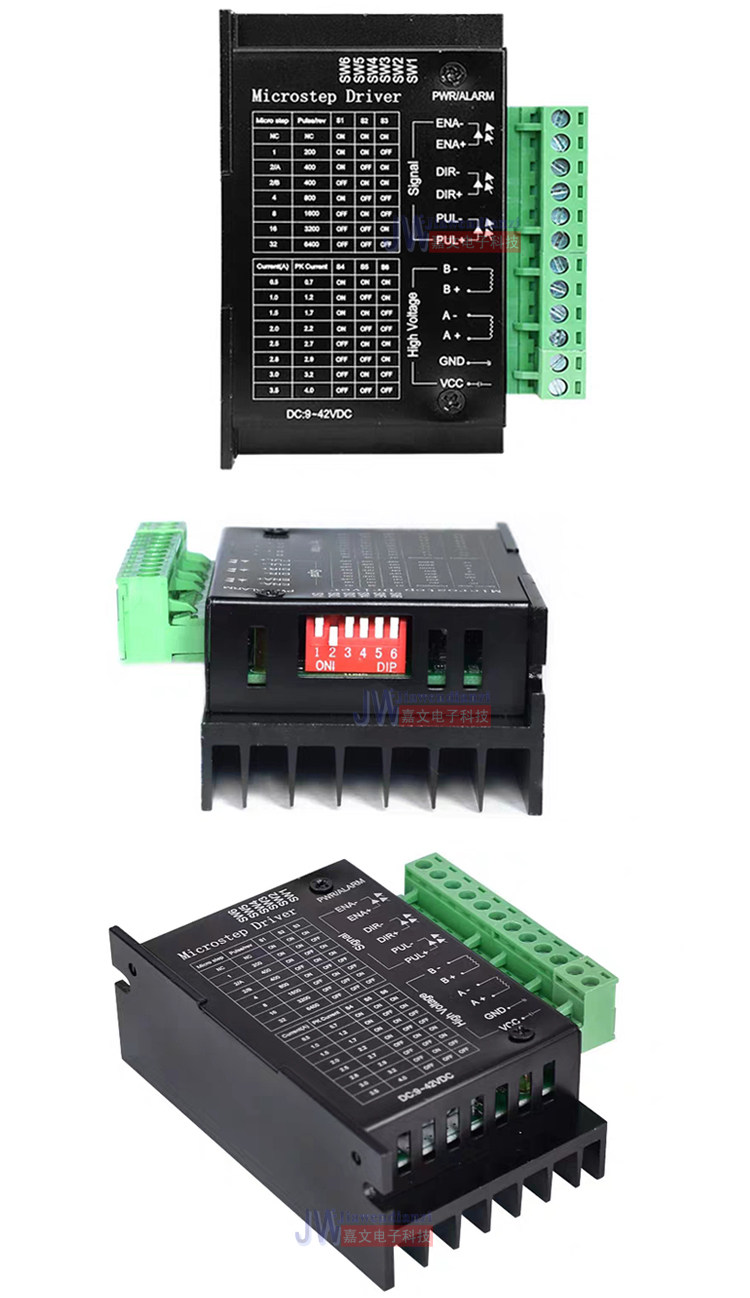

Модель драйвера:TB6600 обновленная версия
контрольный сигнал:(Сигнал управления3,3 В/5 В/24 В является универсальным, нет необходимости подключать резистор)
Входное напряжение:DC (DC) 9 ～ 42V (рекомендуется DC24V)
Текущий:4A Исходная скорость и адаптивная схема, ток автоматически ищет
Субсильность:6400 подразделение
Различная защита: перегруз, над давлением, под давлением, коротким замыканием и другой защитой
OFF: OFF:ENA) Функция защиты
Подключение сигнала управления:
PUL+: Импульсный сигнал вход положительный. Pul-: входной сигнал импульсного сигнала отрицательный.
Dir+: двигатель положительный и обратный. Dir-: двигатель положительный, обратный контроль отрицательный
ENA+: контроль положительного контроля (обычно не подключен). Ena-: двигатель контролируется отрицательным (обычно не подключен)
Важные советы: все драйверы не должны набирать циферблат после питания -он!
Обычные счета (предоставленные имена+Налоговый номер) Добавьте 6 баллов, стоимость -добавленной налог плюс 12 баллов.
Этот магазин обещает: все продукты гарантированно станут оригинальными новыми подлинными продуктами, и все продукты до прохождения фабрики72 часа непрерывного испытания на электрическое старение, позволяющее использовать неудовлетворительные заботы и предоставить технические консультации!Если у вас есть какие -либо вопросы, пожалуйста, свяжитесь с обслуживанием клиентов Wangwang, мы будем от всего сердца!

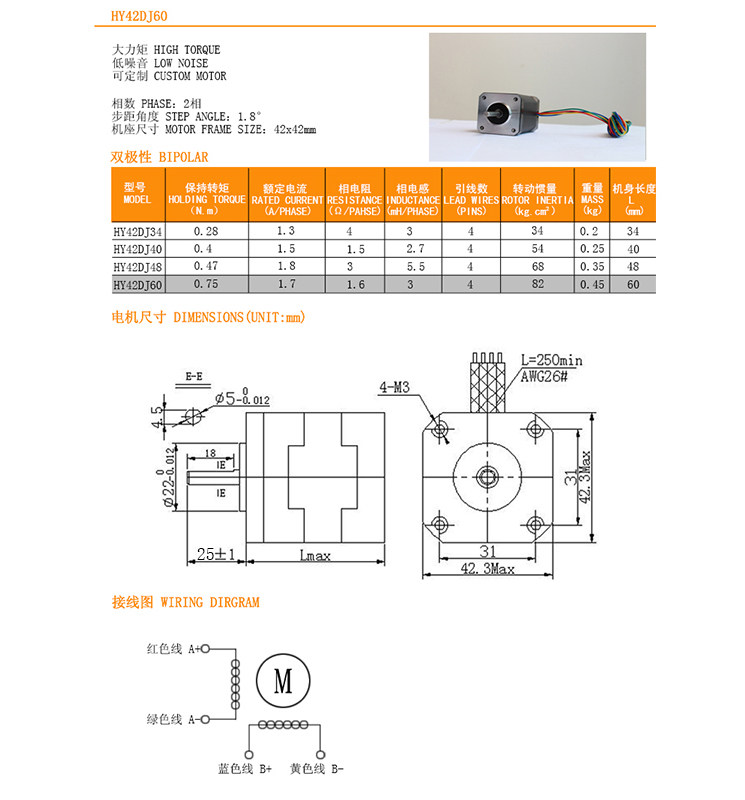

3: 42 Диаграмма размера двигателя

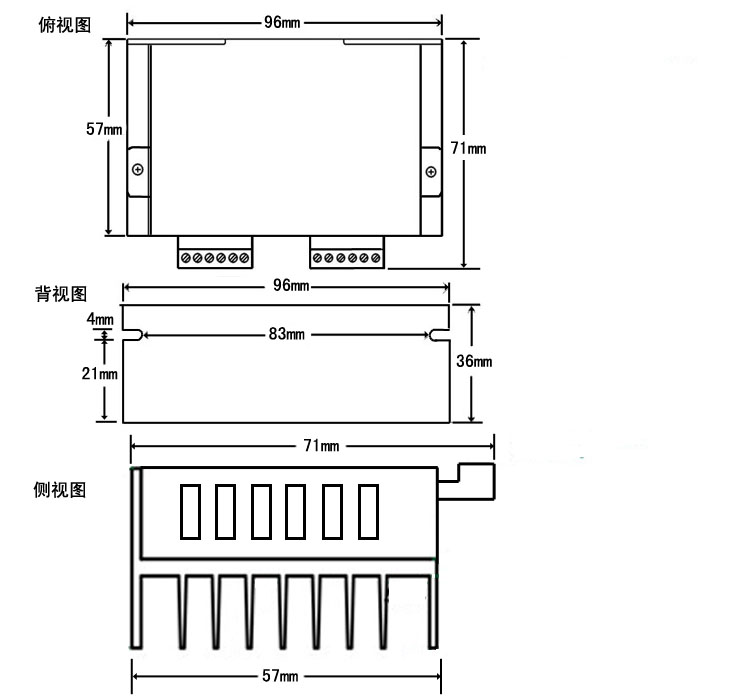

Четыре: TB6600 обновленная версия диаграммы размера драйвера
Пять: схема подключения
